Описание и назначение пневмораспределителя 5Р6-361-3
Пневмораспределитель 5Р6-361-3 – это пятилинейный трехпозиционный распределитель золотникового типа с ручным управлением, предназначенный для точного и надежного изменения направления потока рабочей среды в пневматических системах. Данный пневмораспределитель 5/3 с ручным управлением незаменим в качестве управляющего элемента для пневмоцилиндров двустороннего действия, где требуется три позиции золотника: две рабочие и нейтральная. Устройство широко применяется в промышленности Казахстана, от станкостроения до автоматизации производственных линий. Использование пневмораспределителя 5Р6-361-3 позволяет повысить эффективность и безопасность работы оборудования.
Краткие сведения о габаритах и кодировке
Данный пневматический распределитель отличается компактными размерами и продуманной эргономикой для удобства монтажа и обслуживания. Модель 5Р6-361-3 имеет один условный проход Ду 6 мм, однако в линейке представлены и другие варианты, отличающиеся типом управления и нейтральной позицией.
| Параметр |
Значение |
| Условный проход (Ду) |
6 мм |
| Присоединительная резьба (питание/управление) |
К1/4" |
| Код ТН ВЭД |
8481 80 100 0 (устройства и приборы пневматические для управления гидравлическими или пневматическими контурами) |
| Масса (диапазон по модификациям) |
0,49 – 0,56 кг |
| Габаритные размеры (приблизительно, ВxШxГ) |
120x60x90 мм (зависит от типа рукоятки) |
Инженер спрашивает у нового сотрудника: «Что нужно для надежной работы нашего пневмораспределителя 5/3 с ручным упр. 5Р6-361-3?» Тот, думая, что проверяют знание стандартов, отвечает: «Чистый воздух, правильное давление и строгое соблюдение ТУ!» Инженер грустно вздыхает: «И главное — не перепутать его с краном на чайнике, а то некоторые уже пробовали». Кунделік болмаңыз! (Не перепутайте!)
Технические характеристики пневмораспределителей серии 5Р6
| Параметр |
5Р-6-361-3 |
5Р-6-362-3 |
5Р-6-366-3 |
5Р-6-367-3 |
| Рабочее давление, МПа |
0,1 – 1,0 |
| Диапазон температур, °C |
+1 … +50 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433, с распыленным маслом (вязкость 10–35 сСт) |
| Присоединительные размеры |
Резьба: P (питание) – К1/4"; A, B, R, S – К1/8" (атмосферные линии) |
| Масса, кг, не более |
0,56 |
0,56 |
0,49 |
0,49 |
| Пропускная способность, Kv, м³/ч, не менее |
0,75 |
Структура условного обозначения и принцип работы
Маркировка пневмораспределителя 5Р-6-361-3 УХЛ4 несет полную информацию о его устройстве. Расшифровка кода: 5 – пятилинейный; Р – распределитель; 6 – условный проход 6 мм; 3 – три позиции; 6 – ручное управление рычагом (для моделей 361, 362 – кнопкой); 1 – в средней позиции все каналы перекрыты, возврат пружинный; цифра 3 после дефиса указывает на резьбовое присоединение; УХЛ4 – климатическое исполнение для умеренного и холодного климата, категория размещения 4 (помещения с искусственным регулированием климатических условий).
Принцип работы основан на осевом перемещении золотника внутри корпуса распределителя. В зависимости от позиции рукоятки (вправо, влево или нейтраль) каналы, обозначенные как P (питание), A и B (рабочие), R и S (слив), соединяются или блокируются по определенной схеме. В модели 5Р-6-361-3 в нейтральной позиции (средней) все линии перекрыты, что позволяет фиксировать положение пневмоцилиндра под нагрузкой, когда это необходимо.
Температурный режим, срок службы и область применения
Рекомендуемый температурный режим работы составляет от +1°C до +50°C. Эксплуатация при отрицательных температурах возможна только при условии осушки воздуха и отсутствия конденсата. Срок службы пневмораспределителя напрямую зависит от чистоты рабочей среды, соблюдения диапазона давления и своевременного техобслуживания. При соблюдении условий он может достигать нескольких сотен тысяч циклов переключения.
Оборудование и сферы использования в Казахстане
Пневмораспределитель 5Р6-361-3 находит применение в различных отраслях промышленности. Он является ключевым элементом управления на:
- Станках с ЧПУ и металлорежущем оборудовании для переключения зажимных механизмов.
- Упаковочных и фасовочных линиях (автоматы для розлива, этикетировочные машины).
- Подъемно-транспортном оборудовании (пневматические зажимы, тормозные системы).
- Прессовом оборудовании в легкой и тяжелой промышленности.
- Автоматизированных системах управления технологическими процессами (АСУ ТП).
Особенно востребован этот пневмораспределитель с ручным управлением в условиях, где требуется прямое, неопосредованное управление исполнительным механизмом с возможностью аварийной остановки в нейтральной позиции.
Ремкомплект и типовые неисправности
Для поддержания работоспособности пневмораспределителя 5/3 с ручным упр. рекомендуется иметь ремкомплект. Чаще всего изнашиваются уплотнительные элементы и возвратные пружины.
| Наименование запчасти (в ремкомплекте) |
Описание |
| Кольца уплотнительные (манжеты) |
Резиновые или полиуретановые кольца на золотнике, обеспечивающие герметичность камер. |
| Пружина возвратная |
Возвращает золотник и рукоятку в нейтральное среднее положение. |
| Уплотнения штока управления |
Предотвращают утечку воздуха по оси рукоятки или кнопки. |
| Корпусные пробки и уплотнения |
Резьбовые заглушки и их кольца. |
Что обычно ломается:
1. Износ уплотнений золотника – приводит к внутренним перетечкам и потере давления.
2. Ослабление или поломка возвратной пружины – нарушает работу нейтральной позиции.
3. Механический износ рычага или кнопки – затрудняет переключение.
4. Загрязнение каналов золотника – вызывает его заклинивание или медленное срабатывание.

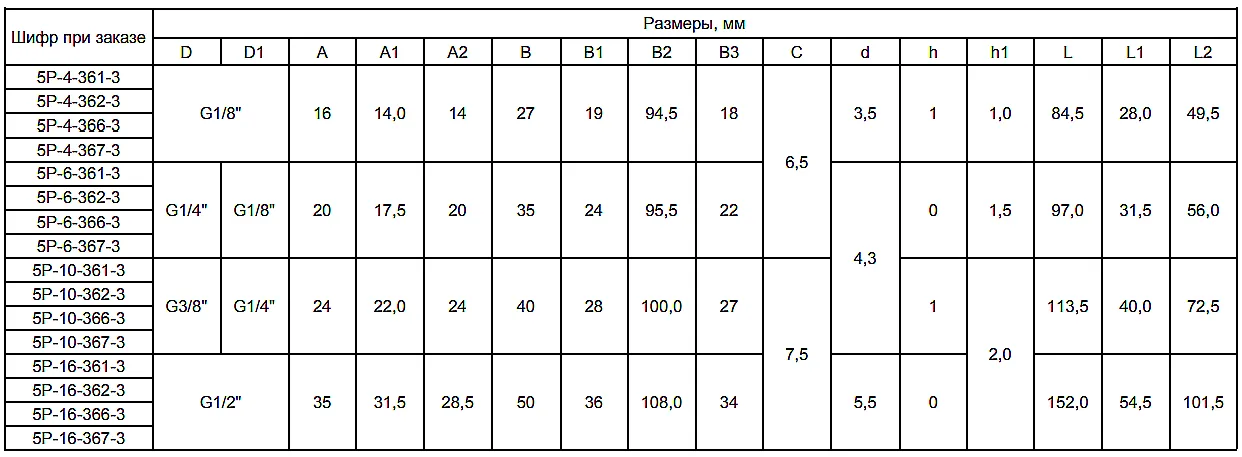

Габаритные и присоединительные размеры
Ниже представлены схематические изображения, которые помогут точно определить размеры и расположение присоединительных портов для монтажа. Это гарантирует правильную интеграцию пневмораспределителя 5Р6-361-3 в вашу пневмосистему.

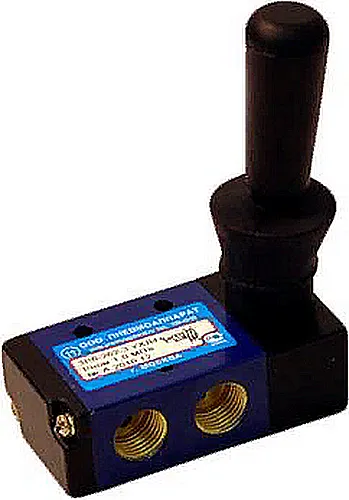

Фото 1. Общий вид пневмораспределителя 5Р6-361-3 с ручным управлением рычагом.

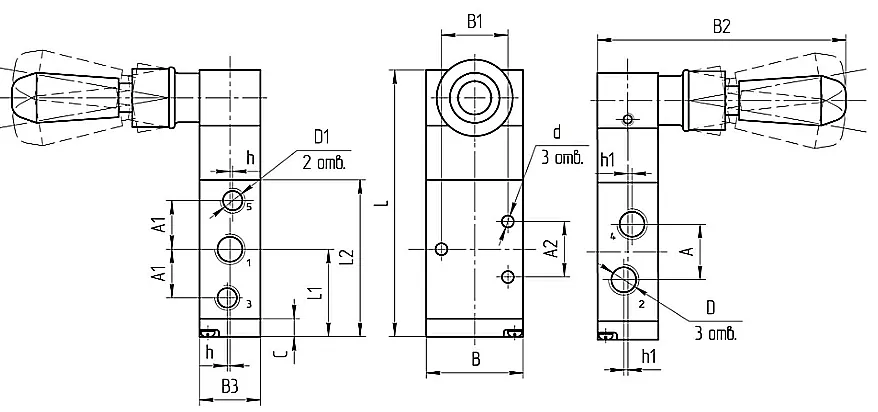

Рисунок 2. Схема габаритных размеров (слева) и схема присоединительных портов P, A, B, R, S (справа) для пневмораспределителей серии 5Р6.
Примеры заказа и маркировки
При оформлении заказа важно корректно указать полную маркировку устройства, а также климатическое исполнение.
Пример 1: Вам требуется пневмораспределитель пятилинейный трехпозиционный с ручным управлением кнопкой, где в средней позиции все линии перекрыты, а возврат в нейтраль осуществляется пружиной. Условный проход – 6 мм, присоединение – трубная резьба К1/4". Это модель Пневмораспределитель 5Р-6-361-3 УХЛ4.
Пример 2: Для задачи, где в нейтральном положении необходимо соединить полости цилиндра с атмосферой для свободного перемещения штока, выбирается модель с ручным рычажным управлением и ручным возвратом из крайних позиций. Это будет Пневмораспределитель 5Р-6-367-3 УХЛ4.
Для консультации и точного подбора свяжитесь с нашими специалистами, используя контактную форму на сайте Гидротех.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию пневмораспределителя 5Р6-361-3 или аналог?
Ключевыми критериями являются: тип управления (кнопка/рычаг), требуемая схема в нейтральной позиции («все закрыто» 361/366 или «сброс в атмосферу» 362/367) и тип возврата (пружинный или ручной). Для фиксации позиции цилиндра подходит модель 361. Для быстрого сброса давления с цилиндра при аварийной остановке лучше выбрать 367. Наш инженер поможет с выбором.
Какие сроки поставки пневмораспределителей в города Казахстана?
Стандартные модификации, включая пневмораспределитель 5/3 с ручным упр. 5Р6-361-3, обычно есть на складе в Костанае. Доставка в Нур-Султан (Астану), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск занимает от 1 до 3 рабочих дней. Под заказ нестандартных исполнений сроки уточняются индивидуально.
Каковы условия эксплуатации и требования к качеству воздуха?
Распределитель рассчитан на работу со сжатым воздухом, очищенным до уровня не грубее 10 класса по ГОСТ 17433. Обязательно наличие масла в распыленном виде (вязкость 10-35 сСт). Рабочее давление от 0.1 до 1.0 МПа, температура среды от +1°C до +50°C. Не допускается попадание конденсата, абразивной пыли и агрессивных газов.
Совместим ли этот распределитель с импортным оборудованием и фитингами?
Да, пневмораспределитель 5Р-6-361-3 имеет стандартную трубную резьбу (коническая К) дюймового размера (1/4" на питании, 1/8" на сливах), что совместимо с большинством распространенных пневмосистем. Для подключения к метрической резьбе или быстросъемным фитингам потребуются соответствующие переходники, которые также можно приобрести у нас.
Заключение
Надежный пневмораспределитель 5Р6-361-3 – это проверенное решение для систем автоматизации по всей территории Казахстана. Мы, компания Гидротех, являемся прямым поставщиком качественной пневмоаппаратуры с доставкой во все регионы страны и страны СНГ. На складе в Костанае всегда в наличии популярные модели, включая пневмораспределитель с ручным управлением 5/3. Для заказа или получения подробной консультации перейдите в раздел Контакты или оформите запрос через форму обратной связи. Обеспечьте свою технику надежными компонентами от Гидротех!
