Назначение и краткое описание
Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 – это ключевой элемент управления в пневматических системах промышленных предприятий Казахстана. Данный пневмораспределитель П-РК 3.6 предназначен для дистанционного управления направлением потоков сжатого воздуха, обеспечивая работу пневмоцилиндров, двигателей и других исполнительных механизмов. Его высокая надежность и адаптация к суровым климатическим условиям делают пневмораспределитель 3/2 П-РК 3.6 УХЛ4 незаменимым компонентом для станкостроения, машиностроения, нефтегазовой отрасли и пищевой промышленности страны.

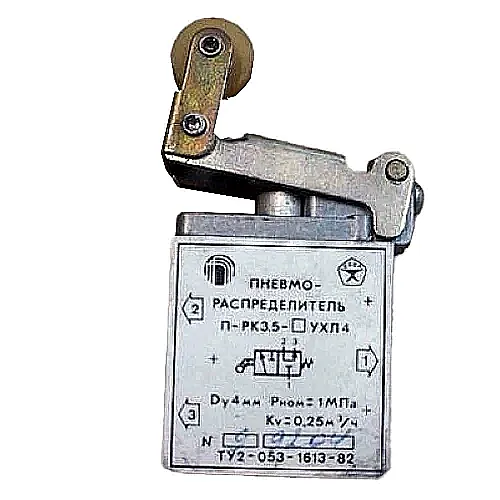

Устройство и конструкция пневмораспределителя П-РК 3.6
Конструкция пневмораспределителя 3/2 П-РК 3.6 УХЛ4 отличается продуманностью и надежностью. Основу устройства составляет литой корпус, внутри которого расположены клапан с уплотнительными элементами, втулка-направляющая, пружина возврата и система управления. Управление пневмораспределителем П-РК 3.6 осуществляется пневматически, через односторонний поршневой привод, что исключает необходимость электрического подключения и повышает взрывобезопасность. Простота устройства обеспечивает длительный срок службы и простоту технического обслуживания этого пневмораспределителя.

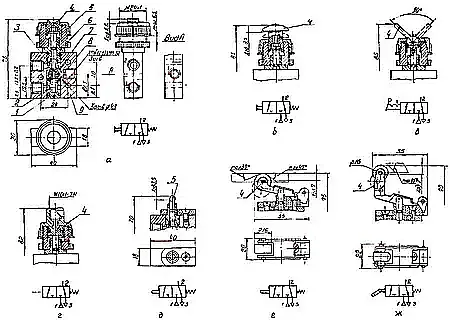

Внутреннее сечение пневмораспределителя П-РК 3.6: клапан, уплотнительные кольца, втулка и пружины.
Технические характеристики и параметры
Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 характеризуется стабильными техническими параметрами, рассчитанными на интенсивную промышленную эксплуатацию. Основные технические характеристики модели представлены в таблице ниже.
| Параметр | Значение / Описание |
|---|
| Тип и схема распределения | 3/2 (три линии, два положения), нормально закрытый |
| Модель | П-РК 3.6 |
| Вид управления | Одностороннее пневматическое (поршневое) |
| Рабочее давление, номинальное | 1.0 МПа (10 бар) |
| Минимальное давление управления | 0.2 МПа |
| Условный проход (Ду) | 4 мм |
| Пропускная способность (коэффициент Kv) | 0.25 м³/ч |
| Производительность | Не менее 0.25 м³/ч при номинальном давлении |
| Максимальная частота переключений | 5 циклов в минуту |
| Тип присоединительной резьбы основных каналов | Коническая К1/8" по ГОСТ 6111 |
| Тип рабочей среды | Сжатый воздух 9-10 класса чистоты по ГОСТ 17433 |
| Диапазон рабочих температур | От -40°С до +60°С |
| Климатическое исполнение и категория размещения | УХЛ4 по ГОСТ 15150 |
| Код ТН ВЭД | 8481 80 910 0 |
Габаритные размеры и масса
Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 отличается компактными размерами, что облегчает его встраивание в существующие пневмосистемы и оборудование. Ниже приведены его габаритные параметры.
| Параметр | Значение |
|---|
| Длина корпуса (L) | 85-95 мм |
| Ширина (W) | 35-40 мм |
| Высота (H) | 45-55 мм |
| Масса (нетто) | 0.12 кг |

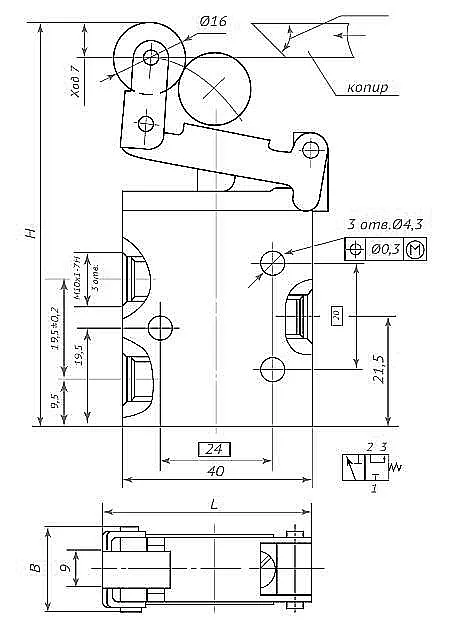

Чертеж с основными габаритными и присоединительными размерами пневмораспределителя П-РК 3.6 УХЛ4.
Схематическое обозначение и подключение каналов (1-питание, 2-выход, 3-выпуск) пневмораспределителя.
Принцип работы и область применения
Принцип работы: Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 функционирует следующим образом. В исходном (нормальном) состоянии возвратная пружина удерживает клапан в положении, при котором канал питания (1) перекрыт, а выходной канал (2) соединен с атмосферным каналом (3). При подаче управляющего сжатого воздуха на поршень привода толкатель преодолевает усилие пружины и смещает клапан. Это перекрывает связь канала (2) с атмосферой (3) и открывает проход для воздуха от питающего канала (1) к выходному (2). При снятии управляющего сигнала пружина возвращает клапан в исходное положение. Такой простой и эффективный принцип действия обеспечивает надежность работы пневмораспределителя П-РК 3.6.
Где используется: Данный пневмораспределитель 3/2 П-РК 3.6 УХЛ4 находит широкое применение в различных отраслях промышленности Казахстана. Его используют в металлообрабатывающих станках для управления зажимными цилиндрами, на конвейерных линиях пищевых производств, в системах управления компрессорных станций и в пневмоавтоматике мобильной техники – экскаваторов, погрузчиков, буровых установок. Стойкость к вибрации, пыли и широкому температурному диапазону (-40°C...+60°C) делает этот пневмораспределитель П-РК 3.6 идеальным для суровых условий нефтегазовых предприятий Мангистауской и Атырауской областей. Его также успешно применяют в системах вентиляции и кондиционирования воздуха.
Расшифровка условного обозначения и примеры заказа
Модель Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 маркируется по определенной системе. Расшифровка кода позволяет точно определить его характеристики:
| Позиция обозначения | Значение | Расшифровка |
|---|
| П-РК3 | Базовое обозначение | Пневмораспределитель, трехлинейная схема |
| Точка в маркировке | Разделитель | Указывает на модификацию |
| 6 | Код управления | Одностороннее пневматическое управление |
| УХЛ | Климатическое исполнение | Умеренный и холодный климат |
| 4 | Категория размещения | Для эксплуатации на открытом воздухе |
Примеры оформления заказа:
- Стандартная модель: Пневмораспределитель П-РК3.6 УХЛ4 ТУ У 00223800.012-96.
- С указанием всех параметров: Пневмораспределитель 3/2 П-РК 3.6 УХЛ4, пневмопривод, Ду=4мм, давление 1.0 МПа.
- Для тендерной документации: Пневмораспределитель трехлинейный двухпозиционный 3/2, модель П-РК 3.6, климат УХЛ4, коническая резьба К1/8".
- На казахском языке для спецификаций: 3/2 пневмораспределитель П-РК 3.6 УХЛ4, ауа басымын баскару, Ду=4мм.
Ремкомплект и запасные части
Для обеспечения длительной и бесперебойной работы пневмораспределителя П-РК 3.6 рекомендуется проводить плановое техническое обслуживание с заменой износившихся компонентов. В ремкомплект для пневмораспределителя 3/2 П-РК 3.6 УХЛ4 обычно входят следующие детали.
| Наименование детали | Кол-во в ремкомплекте | Назначение |
|---|
| Уплотнительные кольца (эластомер) | 3 шт. | Обеспечивают герметичность клапана и втулки |
| Прокладка корпусная | 1 шт. | Герметизирует разъем корпуса |
| Пружина возврата | 1 шт. | Возвращает клапан в исходное положение |
| Пружина привода | 1 шт. | Элемент пневматического управления |
Самые уязвимые элементы, которые могут потребовать замены при интенсивной эксплуатации: уплотнительные кольца (срок службы 2-3 года), возвратная пружина (может терять жесткость), клапан (при попадании абразивных частиц). Все необходимые запасные части для пневмораспределителя П-РК 3.6 доступны для заказа у производителя Гидротех.
Инженер спрашивает у новичка на заводе: «Знаешь, почему пневмораспределитель 3/2 П-РК 3.6 УХЛ4 такой надежный? Потому что он, как настоящий казахстанский работяга, трудится и в сорокаградусный мороз, и в шестидесятиградусную жару, и ему все равно, лишь бы воздух чистый был!»
Рекомендации по монтажу и подключению
Установка пневмораспределителя 3/2 П-РК 3.6 УХЛ4 не представляет сложности. Для монтажа можно использовать два основных способа: крепление на панель толщиной до 6,5 мм с помощью гайки М24х1 или крепление к обработанной плоскости тремя винтами М4. При монтаже следует помнить о необходимости очистки воздуха: перед пневмораспределителем П-РК 3.6 обязательно должен быть установлен блок подготовки воздуха (фильтр-регулятор-влагоотделитель или ФРС). Подключение осуществляется через три порта с конической резьбой К1/8": порт 1 (питание), порт 2 (выход на потребитель), порт 3 (выпуск в атмосферу). Для обеспечения корректной работы и долгого срока службы используйте качественные фитинги и соблюдайте момент затяжки.
Часто задаваемые вопросы (FAQ) о пневмораспределителе П-РК 3.6
Вопрос 1: Как правильно выбрать модификацию и типоразмер пневмораспределителя 3/2 П-РК 3.6 для конкретного оборудования?
Ответ: Выбор основывается на параметрах вашей пневмосистемы. Ключевыми критериями являются требуемый условный проход (для данного пневмораспределителя П-РК 3.6 это Ду=4мм), номинальное рабочее давление (до 1.0 МПа), тип управления (пневматическое) и климатические условия (исполнение УХЛ4 покрывает практически всю территорию Казахстана). Для точного подбора рекомендуем обратиться за консультацией к техническим специалистам компании Гидротех.
Вопрос 2: Каковы сроки поставки и условия доставки пневмораспределителя П-РК 3.6 по Казахстану и в СНГ?
Ответ: Мы осуществляем оперативную доставку продукции по всему Казахстану, включая крупные промышленные центры: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и, конечно, Актау – город базирования производства. Стандартные сроки поставки составляют 3-5 рабочих дней. Также доступна доставка в страны СНГ: Россию, Беларусь, Кыргызстан, Узбекистан.
Вопрос 3: Каковы оптимальные условия эксплуатации и как продлить срок службы пневмораспределителя 3/2 П-РК 3.6 УХЛ4?
Ответ: Для обеспечения максимального ресурса (5-7 лет и более) необходимо соблюдать два основных условия: использовать сжатый воздух 9-10 класса чистоты с добавкой распыленного минерального масла (2-4 капли на 1 м³) и поддерживать давление в системе в пределах номинального (до 1.0 МПа). Обязательна установка фильтра-влагоотделителя перед пневмораспределителем. Регулярное техническое обслуживание с заменой уплотнений также значительно продлевает срок службы.
Вопрос 4: Совместим ли пневмораспределитель ПSonadorК 3.6 с импортными пневматическими системами и фитингами?
Ответ: Да, полностью совместим. Пневмораспределитель 3/2 П-РК 3.6 УХЛ4 имеет стандартную коническую резьбу К1/8" (К1/8"), которая соответствует международным стандартам подключения и широко используется как в отечественном, так и в импортном оборудовании. Это позволяет легко интегрировать его в существующие системы без необходимости менять трубную арматуру.
Преимущества выбора пневмораспределителя от бренда Гидротех
Выбирая пневмораспределитель 3/2 П-РК 3.6 УХЛ4 от казахстанского производителя Гидротех, вы получаете не просто изделие, а надежное решение, адаптированное под особенности эксплуатации в нашей стране. Продукция производится на собственном заводе в Актау с соблюдением всех стандартов качества.
Наши основные конкурентные преимущества:
- Надежность: Пневмораспределитель П-РК 3.6 рассчитан на длительную работу в тяжелых условиях.
- Климатическая стойкость: Исполнение УХЛ4 гарантирует стабильную работу от -40°С до +60°С.
- Простота обслуживания: Конструкция позволяет производить быструю замену изнашиваемых деталей.
- Полная сервисная поддержка: Наличие всех необходимых запасных частей и ремкомплектов.
- Оперативная логистика: Собственная служба доставки по Казахстану и странам СНГ.
- Техническая консультация: Помощь специалистов в подборе и эксплуатации оборудования.
Заказать надежный пневмораспределитель 3/2 П-РК 3.6 УХЛ4 с гарантией качества можно напрямую у производителя на официальном сайте: Гидротех. По всем вопросам, связанным с поставкой, монтажом и обслуживанием данного оборудования, вы можете обратиться в наш отдел продаж через раздел Контакты или воспользоваться формой обратной связи. Мы обеспечиваем доставку в любой город Казахстана, от Астаны до региональных центров, и готовы стать вашим надежным партнером в области промышленной пневмоавтоматики.
