Назначение и область применения пневмораспределителя ПЭК3-2,5-61
Пневмораспределитель 3-х линейный ПЭК3-2,5-61 – это компактный электромагнитный пилотный клапан, предназначенный для дистанционного управления основными пневматическими распределителями, такими как У71, в автоматизированных системах. Основная сфера его применения – промышленная пневмоавтоматика в Казахстане: управление пневмоцилиндрами, заслонками, тормозными системами на станках, упаковочном и обрабатывающем оборудовании, в системах аспирации и транспортировки сыпучих материалов. Этот пневмораспределитель 3-х линейный ПЭК3-2,5-61 работает на сжатом воздухе, очищенном не грубее 10 класса по ГОСТ 17433, и является ключевым компонентом для обеспечения высокой производительности и надежности пневмосистем. Учитывая климатические особенности Казахстана, оборудование адаптировано к перепадам температур.
Принцип работы и конструктивные особенности
Пневмораспределитель 3-х линейный ПЭК3-2,5-61 функционирует по принципу «3/2», что означает три линии (вход P, выход A и сброс R в атмосферу) и два положения. В исходном состоянии (при обесточенной катушке) линия A соединена с линией R, обеспечивая сброс давления. При подаче напряжения на электромагнитную катушку (стандартно 24 В постоянного тока) соленоид воздействует на золотник, переключая поток: теперь линия P (питание) соединяется с линией A. Блок ручного управления в виде кнопки позволяет переключать клапан при отключенном питании для наладки и тестирования системы. Именно такое исполнение делает пневмораспределитель 3-х линейный ПЭК3-2,5-61 невероятно востребованным в качестве пилотного устройства.
Жұмыс барысында пневмораспределитель 3-х линейный ПЭК3-2,6-61-ге қарап, техник айтады: «Бұл – жүйенің жан-дүниесі! Олсыз пневматика тек демі қалған баллон». (В процессе работы техник, глядя на пневмораспределитель 3-х линейный ПЭК3-2,5-61, говорит: «Это – душа системы! Без него пневматика – просто сдувшийся баллон».)
Полные технические характеристики и параметры
| Наименование параметра | Значение для моделей ПЭК3-2,5-31/61 |
| Диаметр условного прохода (Ду), мм | 2,5 |
| Номинальное / Минимальное рабочее давление, МПа | 1,0 / 0,1 |
| Пропускная способность (Kv) не менее, м³/ч | 0,12 |
| Тип рабочей среды | Сжатый воздух, очищенный, с масляным туманом |
| Время срабатывания не более, с (вкл./выкл. на постоянном токе) | 0,025 / 0,012 |
| Утечка воздуха из полостей не более, см³/мин | 5 |
| Максимальная частота переключений, в минуту | 500 |
| Номинальное напряжение питания, В | 24 пост. тока (стандарт), 110 пост. тока (опция) |
| Потребляемая мощность, Вт | 12 |
| Превышение температуры катушки над температурой окружающей среды, °C | 85 |
| Диапазон температур окружающей среды, °С | +1 ... +50 (для рабочей среды) |
| Срок службы при соблюдении условий эксплуатации | Не менее 10 млн. циклов |
Присоединительные размеры и габариты пневмораспределителя ПЭК3-2,5-61: Монтаж осуществляется через боковую стыковую плиту с двумя рабочими отверстиями. Конструкция оптимизирована для плотной компоновки на общем коллекторе (питающей магистрали).

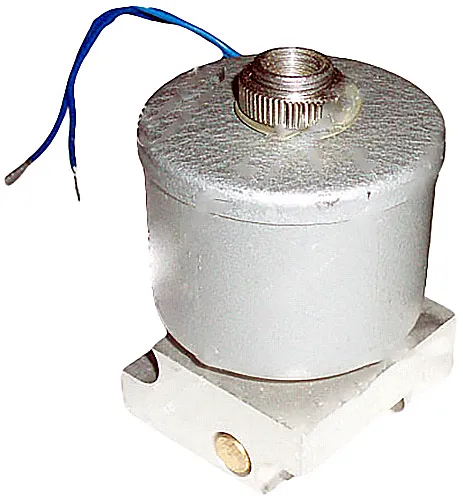

Пневмораспределитель 3-х линейный ПЭК3-2,5-61: вид спереди с кнопкой ручного управления.

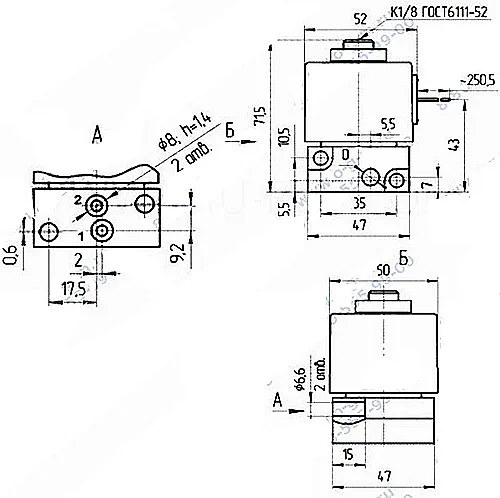

Боковая стыковая плита распределителя ПЭК3-2,5-61 с присоединительными отверстиями.
Вес, габариты и коды
Модели семейства имеют схожие массогабаритные показатели, что упрощает их замену и модернизацию систем.
| Модель | Вес, кг, не более | Габаритные размеры (приблизительно), мм | Код ТН ВЭД |
| ПЭК3-2,5-31 | 0,5 | 70 x 50 x 40 | 8481 80 150 0
(Клапаны распределительные электромагнитные для жидкостей или газов) |
| ПЭК3-2,5-61 | 0,5 | 70 x 50 x 40 |
Температурный режим и срок службы
Температурный режим эксплуатации пневмораспределителя 3-х линейного ПЭК3-2,5-61 ограничен свойствами рабочей среды – сжатого воздуха, который должен иметь температуру от +1 до +50 °C. При этом допускается работа в более широком диапазоне температур окружающей среды, если обеспечен подогрев/охлаждение воздуха на входе. Срок службы устройства напрямую зависит от чистоты воздуха (обязателен фильтр-влагоотделитель), наличия смазки в виде масляного тумана (10-35 сСт) и интенсивности циклов. При соблюдении всех требований производитель гарантирует ресурс не менее 10 миллионов переключений.
Расшифровка условного обозначения и примеры заказа
Расшифровка шифра ПЭК3-2,5-61:
ПЭ – пневмораспределитель электромагнитный.
К – клапан (пилотный).
3 – три линии (3/2).
2,5 – диаметр условного прохода в мм.
61 – конструктивное исполнение (вид присоединения, наличие ручного дублера, тип катушки).
Модель ПЭК3-2,5-31 отличается некоторыми деталями исполнения, но имеет аналогичные присоединительные размеры и технические параметры.
Пример заказа для системы в Актобе: «Пневмораспределитель 3-х линейный ПЭК3-2,5-61, напряжение 24 В DC, для работы в паре с У71-32. Количество: 2 шт.». Уточняйте необходимое напряжение катушки и условия подключения у наших менеджеров.
Запасные части и ремонтопригодность
Наиболее часто изнашиваемыми элементами в пневмораспределителе 3-х линейном ПЭК3-2,5-61 являются уплотнительные манжеты золотника, возвратная пружина и, реже, электромагнитная катушка. Ремонтный комплект обычно включает набор уплотнений для восстановления герметичности. Для оперативного сервиса в Казахстане рекомендуется иметь на складе сменную катушку и ремкомплект.
| Наименование запчасти / ремкомплекта | Описание |
| Ремкомплект уплотнений ПЭК3-2,5 | Комплект манжет и колец для золотника и корпуса |
| Электромагнитная катушка 24В DC | Сменная катушка стандартного напряжения |
| Возвратная пружина | Пружина для возврата золотника в исходное положение |
Часто задаваемые вопросы (FAQ)
Вопрос: В чем основное отличие ПЭК3-2,5-61 от ПЭК3-2,5-31?
Ответ: Оба пневмораспределителя 3-х линейных имеют одинаковые габариты, подключение и основные параметры. Отличие кроется в деталях внутренней конструкции и иногда в материале отдельных компонентов, что может влиять на совместимость с определенными базовыми блоками управления (например, У71). При заказе уточняйте у наших специалистов, какая именно модификация подходит для вашего оборудования.
Вопрос: Какие сроки поставки пневмораспределителя ПЭК3-2,5-61 в Караганду или Усть-Каменогорск?
Ответ: Мы, бренд Гидротех, поддерживаем складские запасы в Костанае. Стандартный срок поставки в крупные города Казахстана (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск) составляет 3-7 рабочих дней. Для СНГ сроки обсуждаются индивидуально.
Вопрос: Можно ли использовать этот клапан с неочищенным воздухом или в условиях сильной запыленности?
Ответ: Нет, категорически не рекомендуется. Работа на неочищенном воздухе – основная причина быстрого износа и выхода из строя пневмораспределителя 3-х линейного ПЭК3-2,5-61. Обязательна установка фильтра-влагоотделителя (группы подготовки воздуха) непосредственно перед устройством.
Вопрос: Обеспечиваете ли вы техническую поддержку и консультации по подключению?
Ответ: Да, команда специалистов Гидротех предоставляет полную техническую поддержку. Мы поможем подобрать аналог, проконсультируем по схемам подключения и условиям эксплуатации. Обращайтесь через раздел Контакты или форму на сайте.
Завершение и преимущества сотрудничества
Выбирая пневмораспределитель 3-х линейный ПЭК3-2,5-61 от бренда Гидротех, вы получаете надежный компонент для модернизации или ремонта ваших пневмосистем. Мы являемся прямым поставщиком в Казахстане из Костаная, что гарантирует оптимальные цены и быструю доставку не только по всему Казахстану, но и в страны СНГ. Наше оборудование адаптировано к местным условиям и сопровождается полным пакетом документации. Для заказа или получения подробной консультации заполните форму обратной связи. Убедитесь в качестве и надежности продукции Гидротех – вашего партнера в промышленной автоматике.
