В промышленных пневмосистемах Казахстана, где стабильность – залог бесперебойной работы, ключевую роль играет пневмоклапан редукционный ПКРТ. Это высокоточное устройство, предназначенное для точного регулирования и поддержания постоянного выходного давления сжатого воздуха или инертного газа, независимо от колебаний на входе. Наш пневмоклапан редукционный ПКРТ представляет собой оптимальное техническое решение для защиты чувствительного оборудования от перепадов давления и обеспечения надежной работы автоматических линий, станков и транспортных систем.
Ключевые функции и назначение
Основное назначение пневмоклапана редукционного ПКРТ – эффективное понижение и стабилизация давления рабочей среды в заданных пределах. Устройство выполняет функцию своеобразного «буфера», предотвращающего скачки давления, которые могут привести к выходу из строя дорогостоящих компонентов системы. Принцип его работы основан на автоматическом регулировании проходного сечения с помощью чувствительного элемента (диафрагмы) и системы обратной связи. Пневмоклапан редукционный ПКРТ незаменим в системах управления дизельными двигателями железнодорожной техники, где требуется высочайшая точность подачи топлива, а также в станках с ЧПУ, промышленных роботах и комплексах автоматизации производственных процессов.
Сипаттама қазақ тілінде: Пневмоклапан редукционный ПКРТ – бұл өнеркәсіптік жүйелердегі қысымды тұрақты түрде төмендетіп, бақылау үшін арналған дәл құрылғы. Ол жоғары кіріс қысымын қабылдап, тұрақты шығыс қысымын минималды ауытқулармен қамтамасыз етеді.
Основные габариты, вес и код товарной номенклатуры
Пневмоклапан редукционный ПКРТ отличается компактными размерами и малым весом, что значительно облегчает его монтаж в существующие трубопроводы и системы управления. Конструкция устройства продумана для удобства обслуживания и подключения.
| Параметр | Значение / Диапазон |
|---|
| Масса устройства, кг | 1,0 – 1,3 |
| Длина корпуса, мм | 85 – 105 |
| Диаметр корпуса, мм | 32 – 40 |
| Резьба присоединения (вход/выход) | Цилиндрическая трубная по ГОСТ 6111-52 |
| Код ТН ВЭД | 8481.80.000.0 (арматура трубопроводная прочая) |
Массасы мен габариті өте ыңғайлы, ондықпен енгізуді жеңілдетеді.
Жол машыны инженерге сұрайды: «Біздің пойыздың моторы неге бұл жазда да тыныш жүреді?» Инженер жауап береді: «Өйткені біз жүйеге пневмоклапан редукционный ПКРТ орнаттық. Ол қысымды +50°C ыстықта да, -40°C суықта да бірдей тұрақты ұстап тұрады!»
Детальные технические характеристики
Надежность и производительность пневмоклапана редукционного ПКРТ обеспечиваются его тщательно просчитанными техническими параметрами. Устройство рассчитано на долговременную эксплуатацию в составе ответственных систем.
| Характеристика | Показатель | Пояснение |
|---|
| Условный проход (Dy), мм | 4 | Внутренний диаметр проходного канала |
| Номинальное (рабочее) давление (Pном), МПа | 1,0 | Максимальное входное давление |
| Диапазон настройки выходного давления, МПа | 0,1 … 0,8 | Пределы регулирования стабильного давления на выходе |
| Номинальный расход при давлении 0,4 МПа, м³/мин | ≥ 0,2 | Пропускная способность устройства |
| Максимально допустимые утечки, см³/мин | ≤ 50 | Герметичность в закрытом состоянии |
| Средняя наработка на отказ, циклов | ≥ 6×10⁴ | Показатель безотказности работы |
| Полный ресурс работы, часов | ≥ 1×10⁴ | Срок службы до капитального ремонта |
| Тип рабочей среды | Сжатый воздух, азот, инертные газы | Очищенный от масел и агрессивных примесей |
Как работает клапан: принцип действия
Работа пневмоклапана редукционного ПКРТ основана на балансе сил. Основными элементами конструкции являются регулирующая диафрагма, нагруженная пружиной заданного усилия, и запирающий узел (золотник с седлом). При повышении давления на выходе сверх установленного значения (которое регулируется винтом), диафрагма прогибается и через систему рычагов или шток воздействует на золотник, частично перекрывая поток среды от входа. Это снижает давление на выходе.
При падении выходного давления пружина возвращает диафрагму в исходное положение, открывая проходное сечение больше, и давление на выходе возрастает до заданного уровня. Таким образом, пневмоклапан редукционный ПКРТ работает по принципу отрицательной обратной связи, постоянно компенсируя колебания входного давления или изменения расхода потребителем. Важной особенностью является наличие предохранительного (сбросного) механизма, который стравит избыточное давление в атмосферу при его опасном возрастании, защищая оборудование.
Температурные режимы и ресурс
Пневмоклапан редукционный ПКРТ разработан для работы в широком климатическом диапазоне, что делает его идеальным для условий Казахстана от жаркого юга до холодного севера. Базовое исполнение УХЛ рассчитано на температуру окружающей среды от -40°C до +50°C. Для тропического климата (исполнение Т) верхний предел может быть расширен.
Средний срок службы устройства составляет не менее 10 000 часов непрерывной работы. Гарантийный срок, предоставляемый поставщиком Гидротех, – 2 года. Для обеспечения столь высокого ресурса корпус защищен никелированным покрытием, а все уплотнения выполнены из маслобензостойкого нитрильного каучука (NBR), сохраняющего эластичность в заявленном температурном диапазоне.
Области применения в промышленности Казахстана
Универсальность и надежность пневмоклапана редукционного ПКРТ нашли применение в самых разных отраслях народного хозяйства Казахстана и стран СНГ:
• Железнодорожный транспорт и путевые машины: системы питания топливом дизельных двигателей, требующие высокой стабильности давления.
• Промышленная автоматика и робототехника: управление пневмоцилиндрами, захватами и позиционерами в автоматизированных линиях.
• Станкостроение: пневматические системы подачи инструмента, зажимные устройства станков с ЧПУ.
• Энергетика и компрессорные станции: защита чувствительных контрольно-измерительных приборов и регуляторов от скачков давления в магистралях.
• Пищевая и упаковочная промышленность: оборудование для розлива, упаковки и маркировки продукции.
• Автомобильный сервис и диагностика: стенды для проверки тормозных систем, пневмоинструмент.
Использование пневмоклапана редукционного ПКРТ в этих сферах позволяет значительно повысить надежность оборудования, снизить аварийность и продлить срок службы дорогостоящих компонентов.
Расшифровка условного обозначения модели
Маркировка ПКРТ имеет четкую структуру: ПневмоКлапан Редукционный Трубный. За буквенным кодом следуют цифры, указывающие на климатическое исполнение и категорию размещения. Например:
ПКРТ-11: «1» – исполнение УХЛ (умеренно-холодный климат), «1» – категория размещения 1 (на открытом воздухе). Рекомендуется для большинства регионов Казахстана.
ПКРТ-23: «2» – исполнение Т (тропический климат), «3» – категория размещения 3 (в закрытых помещениях с естественной вентиляцией). Подходит для южных регионов.
Дополнительный индекс «-Ф» (например, ПКРТ-11-Ф) указывает на наличие фторопластовых (тефлоновых) уплотнений для работы в средах с повышенной химической агрессивностью или абразивными частицами.

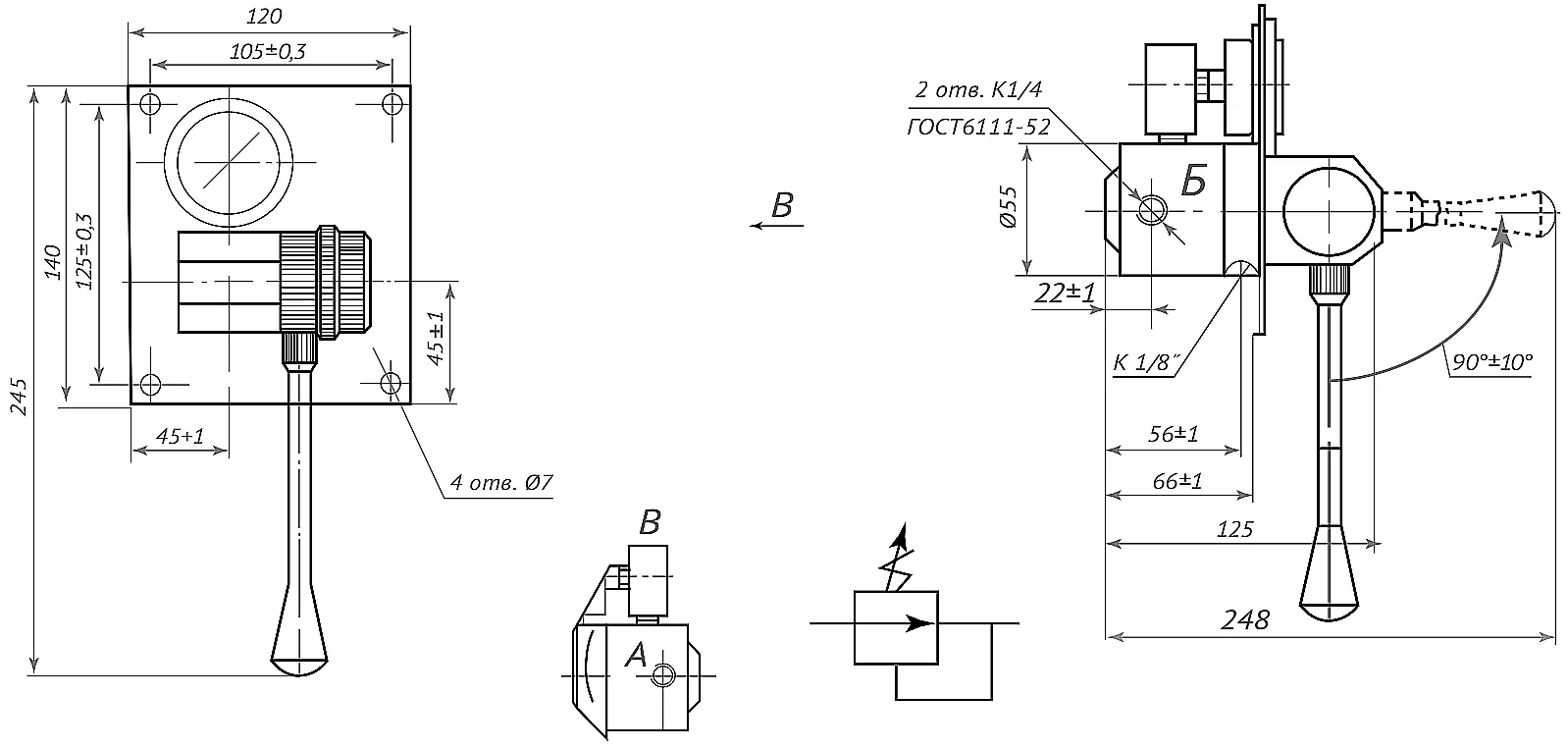

Чертеж и присоединительные размеры
Габаритный чертеж пневмоклапана редукционного ПКРТ с обозначением всех размеров и схемы подключения. На изображении показаны основные монтажные размеры, расположение входного и выходного портов, а также регулировочного винта.
Как правильно заказать нужную модель
Чтобы оформить заказ на пневмоклапан редукционный ПКРТ, необходимо определить требуемую модификацию, исходя из условий эксплуатации:
1. ПКРТ-11 – стандартное исполнение для большинства регионов Казахстана (Астана, Караганда, Павлодар, Усть-Каменогорск).
2. ПКРТ-23 – рекомендуется для южных областей с жарким климатом (Алматы, Шымкент, Актау).
3. ПКРТ-11-Ф – специализированное исполнение с усиленными уплотнениями для запыленных или химически активных сред.
Минимальная партия для заказа – 1 штука. При оптовых заказах от 10 единиц предоставляются специальные условия. Все изделия сопровождаются полным пакетом документации (паспорт, сертификаты, описание на русском и казахском языках). Срок изготовления – 3-5 рабочих дней. Оформить заказ можно через форму на сайте. Доставка осуществляется по всему Казахстану и в страны СНГ.
Ремкомплект и запасные части для обслуживания
Для планового технического обслуживания и ремонта рекомендуется иметь следующий набор расходных компонентов и запасных частей:
| Наименование детали | Кол-во в ремкомплекте | Назначение и особенности |
|---|
| Уплотнительное кольцо NBR | 4 шт. | Основное уплотнение подвижных соединений. Самый часто заменяемый элемент. |
| Регулирующая диафрагма | 1 шт. | Чувствительный элемент, воспринимающий изменение давления. |
| Регулировочная пружина | 1 шт. | Создает усилие, противодействующее давлению на диафрагму. |
| Шток (толкатель) регулирующий | 1 шт. | Передает усилие от диафрагмы к золотнику. |
| Седло клапана | 1 шт. | Посадочная поверхность для золотника, влияет на герметичность. |
| Винт регулировочный с головкой | 1 шт. | Инструмент для точной настройки выходного давления. |
Наиболее подвержены износу и требуют периодической замены:
• Уплотнительные кольца (NBR) – рекомендуется замена через 8000 часов работы или при потере эластичности.
• Диафрагма – может потребовать замены при повреждении или старении материала.
• Фильтрующий элемент на входе (при наличии) – требует регулярной очистки или замены (каждые 500-1000 часов в зависимости от чистоты воздуха).
• Пружина – может терять жесткость со временем, что приводит к изменению настроечного давления.
Часто задаваемые вопросы (FAQ)
1. Как выбрать нужную модификацию пневмоклапана редукционного ПКРТ для конкретной задачи?
Ключевыми критериями выбора являются: климатические условия (температура окружающей среды), требуемый диапазон регулирования давления (0,1-0,8 МПа), тип и чистота рабочей среды (воздух, газ), а также категория размещения (открытый воздух или помещение). Для стандартных условий Казахстана подходит модификация ПКРТ-11. При работе с загрязненным воздухом выбирайте модель с индексом «-Ф». Наши специалисты всегда готовы помочь с подбором.
2. Каковы сроки поставки и доставки по городам Казахстана и СНГ?
Производство занимает 3-5 рабочих дней. Доставка организуется по всей территории Казахстана: в Астану, Алматы и Шымкент – 2-3 рабочих дня; в Актау, Караганду, Павлодар, Усть-Каменогорск и другие города – 3-5 дней. Доставка в страны СНГ (Кыргызстан, Узбекистан, Таджикистан) занимает от 5 до 10 рабочих дней в зависимости от пункта назначения.
3. Какие особые условия эксплуатации важно соблюдать?
Для обеспечения заявленного ресурса пневмоклапан редукционный ПКРТ должен работать с предварительно очищенным и осушенным сжатым воздухом. Рекомендуется устанавливать фильтр-влагоотделитель на входе. Эксплуатация должна проводиться в пределах температурного диапазона, указанного в паспорте (-40°C … +50°C). Избегайте прямого попадания воды, масел и агрессивных веществ на корпус и регулировочный узел.
4. Совместим ли клапан с моим существующим оборудованием? Нужны ли переходники?
Да, пневмоклапан редукционный ПКРТ имеет стандартную трубную цилиндрическую резьбу по ГОСТ 6111-52, что делает его совместимым с подавляющим большинством промышленного оборудования на территории Казахстана и СНГ. При монтаже используйте стандартные уплотнительные материалы (фум-лента, нить, герметик) для обеспечения герметичности соединений. При нестандартных присоединениях могут потребоваться переходные фитинги.
Преимущества покупки у казахстанского поставщика Гидротех
Выбирая пневмоклапан редукционный ПКРТ от бренда Гидротех, вы получаете не просто устройство, а комплексное решение с полной поддержкой.
• Надежность и адаптация: Продукция проходит контроль качества и адаптирована к суровым климатическим и производственным условиям Казахстана.
• Прямые поставки из Костаная: Мы работаем без посредников, что обеспечивает конкурентные цены и оперативность.
• Быстрая логистика: Налаженная система доставки позволяет оперативно отправлять заказы во все регионы: Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города, а также в страны СНГ.
• Техническая поддержка: Наши специалисты готовы проконсультировать на всех этапах – от выбора модели до пусконаладки.
• Гарантия и сервис: На всю продукцию предоставляется гарантия 2 года. Вы всегда можете заказать необходимые ремкомплекты и запасные части.
Наш сайт – https://gidro777.kz/ – ваш надежный партнер в области промышленной пневмоавтоматики. Для связи и получения подробной консультации перейдите в раздел Контакты.
