Пневмоклапан редукционный для подготовки воздуха П-КРМ и П-РК является ключевым компонентом для стабилизации и регулирования давления сжатого воздуха в пневмосистемах промышленного оборудования. Эти надежные устройства предназначены для понижения давления входящего сжатого воздуха и поддержания его на строго заданном уровне, обеспечивая стабильную и эффективную работу пневматических приводов, инструментов и автоматизированных линий. Использование редукционного пневмоклапана для подготовки воздуха П-КРМ позволяет продлить срок службы дорогостоящего пневмооборудования, минимизировать колебания давления и повысить общую безопасность технологических процессов.
Описание и назначение серии пневмоклапанов редукционных П-КРМ
Серия редукционных пневмоклапанов для подготовки воздуха П-КРМ включает в себя модели с условным проходом от 4 до 40 мм и различными типами присоединения. Данные клапаны рассчитаны на работу с воздухом, очищенным не грубее 10 класса по ГОСТ 17433. Основное назначение – поддержание постоянного давления на выходе независимо от колебаний давления в магистрали, что критически важно для точных пневматических операций. Применение пневмоклапана редукционного для подготовки воздуха П-КРМ гарантирует плавную и бесперебойную работу кинематических цепей, цилиндров и пневмоинструмента. Эти устройства нашли широкое распространение в машиностроении, станкостроении, пищевой и химической промышленности Казахстана.
Вес и габаритные размеры серии: Модельный ряд включает компактные устройства для распределительных систем (П-КРМ 122-4, массой ~1.1 кг) и более мощные клапаны для магистральных линий (П-КРМ 211-40, массой до 3.5 кг). Габаритная длина варьируется от 155 мм для малых моделей до 210 мм для самой крупной. Общий диапазон масс: от 1.1 до 3.5 кг.
Код ТН ВЭД: 8481 80 990 0 – Части трубопроводной арматуры (включая регуляторы давления).
Жұмысшы цехте пневмоклапан редукционный для подготовки воздуха П-КРМ-ге қарап айтады: «Бұл құрылғының басты міндеті – қысымды төмендету және тұрақты ұстау». Оған шебер: «Менің қызымда да солай! Экзаменнен кейін қысымын төмендетіп, бағасын тұрақты ұстаймын!» – деп жауап береді.
Технические характеристики пневмоклапана редукционного П-КРМ
Вся серия пневмоклапанов редукционных для подготовки воздуха П-КРМ спроектирована с учетом требований к надежности и долговечности в условиях промышленной эксплуатации. Ниже представлена обновленная и детализированная таблица характеристик.
| Параметр |
П-КРМ 122-4 |
П-КРМ 122-6 |
П-КРМ 122-12 |
П-КРМ 122-16 |
П-КРМ 122-20 |
П-КРМ 112-25 |
П-КРМ 211-40 |
| Условный проход (Ду), мм |
4 |
6 |
12 |
16 |
20 |
25 |
40 |
| Присоединительная резьба |
1/8″ |
1/4″ |
3/8″ |
1/2″ |
3/4″ |
1″ |
М48х2 |
| Номинальное (рабочее) давление, МПа |
1,0 МПа (10 кгс/см²) |
| Диапазон настройки выходного давления, МПа |
0,05 – 0,9 МПа (0,5 – 9 кгс/см²) |
| Номинальный расход воздуха при выходном давлении 0,4 МПа, м³/мин |
0.1 |
0.2 |
0.63 |
1.6 |
2.5 |
4 |
10 |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433-80. |
| Масса пневмоклапана, кг |
~1.1 |
~2.0 |
~3.5 |
| Тип настройки давления |
Ручная (механическая) |
Пневматическая |
Принцип работы и конструктивные особенности
Принцип действия пневмоклапана редукционного для подготовки воздуха П-КРМ основан на балансе сил. Сжатый воздух из магистрали подается во входную полость. Заданное выходное давление регулируется пружиной (в моделях с ручной настройкой) или управляющим пневмосигналом (в модели 211-40). При повышении давления на выходе сверх заданного значения, мембрана или поршень воздействует на запирающий элемент, уменьшая проходное сечение и ограничивая поток. При падении давления – сечение увеличивается. Таким образом, устройство поддерживает стабильное давление на выходе – ключевая функция пневмоклапана редукционного для подготовки воздуха П-КРМ. Конструкция включает корпус из качественных сплавов, регулировочный узел, чувствительный элемент (мембрану) и золотник.
Температурный режим и срок службы
Пневмоклапан редукционный для подготовки воздуха П-КРМ предназначен для эксплуатации при температуре окружающей среды от +5°C до +45°C и относительной влажности до 80%. Такой температурный диапазон характерен для большинства производственных цехов и мастерских Казахстана. Срок службы устройства при соблюдении условий эксплуатации (чистота воздуха, отсутствие конденсата и масел в парообразном состоянии, своевременное техническое обслуживание) составляет несколько лет. Долговечность обеспечивается применением износостойких материалов для уплотнений и точной механики.
Области применения и совместимое оборудование
Пневмоклапан редукционный для подготовки воздуха П-КРМ является универсальным компонентом для широкого спектра задач. Он используется в системах подготовки воздуха после компрессоров и осушителей перед подачей к потребителям. Основные сферы применения в Казахстане:
Промышленность: Станки с ЧПУ, пневмоцилиндры, зажимные приспособления, роботизированные линии, системы аспирации, пневмотранспорт.
Энергетика: Управление клапанами и заслонками в котельных установках.
Горнодобывающий сектор: Контроль давления в системах управления тяжелой техникой, вентиляции.
Строительство и сервис: Системы питания пневмоинструмента (гайковерты, дрели, краскораспылители) в ремонтных мастерских.
Устройство монтируется в линию после фильтра-влагоотделителя, обеспечивая подачу чистого воздуха стабильного давления к пневмораспределителям и приводам.
Ремонтный комплект и часто заменяемые компоненты
Для поддержания работоспособности пневмоклапана редукционного для подготовки воздуха П-КРМ рекомендуется иметь набор запасных частей. Чаще всего изнашиваются уплотнительные элементы, подверженные действию давления и возможных примесей.
| Наименование позиции |
Возможное обозначение / Примечание |
| Комплект уплотнительных колец (манжеты) |
Для золотника и регулировочного штока. |
| Мембрана (диафрагма) чувствительного элемента |
В моделях с мембранным механизмом. |
| Возвратная (задающая) пружина |
Определяет диапазон регулировки. |
| Уплотнение регулировочного винта |
Предотвращает утечку из камеры настройки. |
| Фильтрующий элемент (при наличии встроенного фильтра) |
Требует периодической замены. |
Для точного подбора ремонтного комплекта рекомендуется обращаться к официальному поставщику Гидротех по Контактам.
Условное обозначение (шифр) моделей П-КРМ
Маркировка клапанов серии П-КРМ имеет четкую структуру:
П – пневмоклапан.
КРМ – клапан редукционный с манометрическим (или механическим) управлением.
Первые три цифры (1XX) – конструктивное исполнение и тип настройки (1 – обычно ручная, 2 – может указывать на особенности монтажа).
Последние две цифры после тире – условный проход в миллиметрах (например, -12 для Ду 12 мм).
Пример: П-КРМ 122-12 – Пневмоклапан редукционный, исполнение 122, с условным проходом 12 мм.
Аналоги и исторические замены
Серия пневмоклапанов редукционных для подготовки воздуха П-КРМ является дальнейшим развитием советских и российских моделей. Ниже приведены аналоги, которые могут встречаться на старом оборудовании.
| Текущая модель П-КРМ | Аналоги (снятые с производства) |
|---|
| П-КРМ 122-12 | БВ57-13, БВ57-33, П-КР12-11, П-КР12-22/7 |
| П-КРМ 122-16 | БВ57-14, БВ57-34, П-КР16-11, П-КР16-22/7 |
| П-КРМ 112-25 | БВ57-16, БВ57-36, П-КР25-11, П-КР25-21/7 |
| П-КРМ 211-40 | П-КРП40 |
Габаритные и присоединительные размеры
Для корректного монтажа пневмоклапана редукционного для подготовки воздуха П-КРМ необходимо учитывать габариты и тип присоединения. Ниже приведены схемы и таблицы размеров для основных моделей.

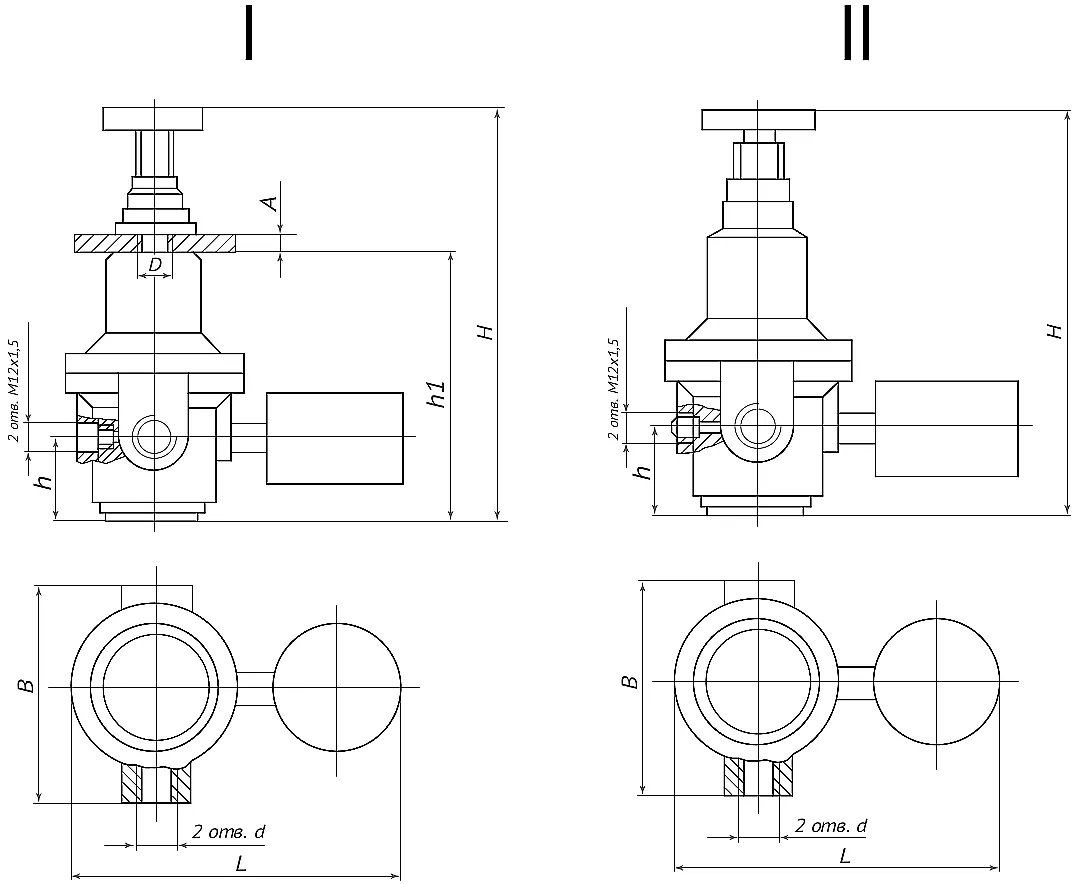

Пневмоклапаны редукционные с ручной настройкой (тип 122, 112): Исполнение для панельного или трубного монтажа.
Пневмоклапан редукционный для подготовки воздуха П-КРМ, чертеж подключения для монтажа.
| Модель |
Резьба (коническая) |
B |
A |
H |
h1 |
h |
L |
D |
Масса, кг |
| П-КРМ 122-12 | K 3/8 | 85 | 8 | 185 | 116 | 35 | 155 | 24 | 1.1 |
| П-КРМ 122-16 | K 1/2 | 85 | 8 | 185 | 116 | 35 | 155 | 24 | 1.1 |
| П-КРМ 112-25 | K1 | 123 | 10 | 250 | 170 | 42 | 205 | 36 | 2.0 |

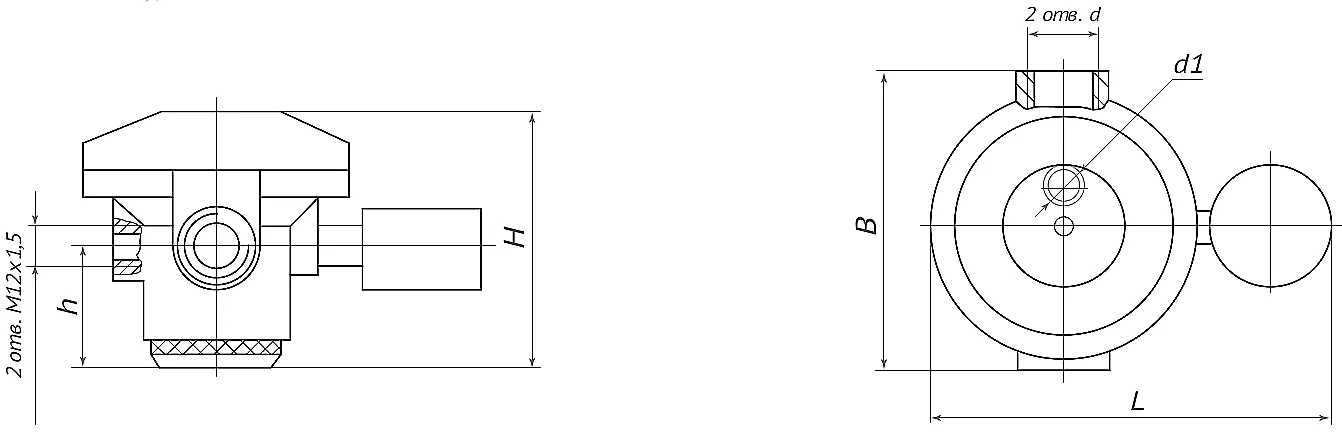

Пневмоклапан редукционный с пневматической настройкой (тип 211-40)

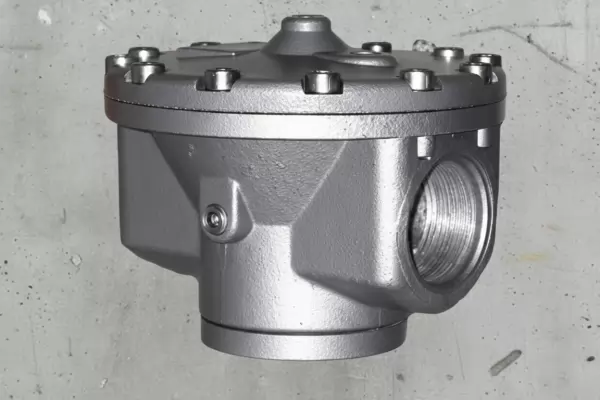

Пневмоклапан редукционный П-КРМ 211-40 с пневматической настройкой давления.
| Модель |
Резьба основная |
Резьба управл. |
B |
H |
h |
L |
Масса, кг |
| П-КРМ 211-40 | М48x2 | K 1/8 | 160 | 140 | 55 | 210 | 3.5 |
Пример формирования заказа
Для заказа пневмоклапана редукционного для подготовки воздуха П-КРМ необходимо определить требуемую модель по следующим параметрам: необходимый условный проход (Ду), тип присоединительной резьбы (коническая K или метрическая M) и требуемый способ настройки (ручная или пневматическая). Например, для замены на станочном оборудовании в Алматы чаще всего требуется модель П-КРМ 122-12 с присоединением K 3/8. Для магистральных линий с автоматическим управлением в Актау может потребоваться П-КРМ 211-40.
Для оформления заказа или получения консультации свяжитесь с нашими специалистами через форму обратной связи или по телефону.
Особенности выбора для рынка Казахстана
Подбирая пневмоклапан редукционный для подготовки воздуха П-КРМ для условий Казахстана, важно учитывать климатические факторы: перепады температур и возможную запыленность. Рекомендуется устанавливать клапан в отапливаемых помещениях или предусматривать обогрев шкафов управления в зимний период. Для регионов с повышенной загрязненностью воздуха (горнодобывающие регионы Караганды, Павлодара) критически важно обеспечить качественную предварительную фильтрацию воздуха перед клапаном. Компания Гидротех, как официальный поставщик, осуществляет поставку всей серии пневмоклапанов по всей территории Казахстана, включая Астану, Алматы, Шымкент, Актобе, Тараз, Усть-Каменогорск, а также в страны СНГ.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модель пневмоклапана редукционного П-КРМ для моего оборудования?
Основные критерии выбора: максимальный расход воздуха (м³/мин) вашей системы, требуемое присоединение (резьба) и тип управления (ручной/пневматический). Для большинства станков подходят модели с Ду 12-16 мм и ручной настройкой. Для крупных систем – модели Ду 25-40 мм.
Каковы сроки поставки пневмоклапанов П-КРМ в мой город?
Стандартные сроки поставки по Казахстану составляют от 3 до 10 рабочих дней в зависимости от удаленности города. В города-хабы (Алматы, Астана, Актау) поставка часто возможна в течение недели. Наличие на складе можно уточнить у менеджера Гидротех.
Можно ли использовать пневмоклапан П-КРМ не на воздухе, а на других газах?
Нет, серия П-КРМ разработана и сертифицирована исключительно для работы на сжатом воздухе. Использование с другими газами (азот, кислород) может быть небезопасным и требует специального исполнения арматуры.
Требуется ли техническое обслуживание пневмоклапана редукционного?
Да, рекомендуется периодический визуальный осмотр, проверка настроенного давления и герметичности. При снижении производительности или появлении утечек необходимо выполнить ревизию и замену уплотнительных колец из ремонтного комплекта.
Пневмоклапан редукционный для подготовки воздуха П-КРМ от бренда Гидротех – это проверенное решение для стабильного давления в ваших пневмосистемах. Надежная конструкция, адаптированная к условиям Казахстана, и широкая линейка моделей позволяют подобрать устройство под любую задачу. Мы обеспечиваем прямые поставки из Костаная во все регионы страны и гарантируем качество и доступность запасных частей. Для заказа и консультаций обращайтесь в Гидротех – вашего надежного партнера в промышленной пневмоавтоматике.
