Пневмодроссель с глушителем П-ДГ

Что такое пневмодроссель с глушителем П-ДГ и его назначение

Серия пневмодросселей с глушителем П-ДГ от компании Гидротех — это универсальное решение для двух важнейших задач в промышленных пневмосистемах: плавного регулирования потока сжатого воздуха и эффективного снижения уровня шума при его сбросе в атмосферу. Это компактное устройство по своей сути является дроссельно-глушительным (дроссель-глушитель) клапаном, который монтируется непосредственно в выхлопные порты пневматических распределителей, цилиндров и другого оборудования.

Использование пневмодросселя с глушителем П-ДГ позволяет не только точно настраивать скорость движения пневмоцилиндров, что критически важно для синхронизации технологических операций, но и создавать комфортные условия труда, снижая шумовое загрязнение в цехах. Эти устройства незаменимы на производственных линиях, в станкостроении, упаковочном и пищевом оборудовании, где требуется точное управление и тишина. Наш пневмодроссель с глушителем П-ДГ активно применяется на предприятиях по всему Казахстану, от нефтегазового сектора до машиностроительных заводов в Актау, Астане и Алматы.

Собрались как-то в цеху пневмоцилиндр, распределитель и пневмодроссель с глушителем П-ДГ. Цилиндр говорит: «Я весь день туда-сюда, шумлю, устал». Распределитель отвечает: «А я воздух направляю, тоже не сахар». А пневмодроссель с глушителем П-ДГ скромно молчит. Спросили его: «Ты чего?». А он: «Мне нельзя шуметь, я же с глушителем. Да и скорость всем регулирую — работа у меня тонкая, сосредоточиться надо». Вот так и работает в системе самый тихий и ответственный элемент.

Полная серия моделей пневмодросселя П-ДГ: обзор и сравнение

Серия П-ДГ представлена шестью базовыми моделями, различающимися условным проходом (Ду) и, соответственно, пропускной способностью. Это позволяет подобрать оптимальное устройство под конкретную задачу и тип оборудования, от компактных пневмоцилиндров до мощных пневмодвигателей.

• П-ДГ 04 и П-ДГ 06: Малогабаритные модели для оборудования с низким расходом воздуха. Идеальны для точной настройки в малогабаритной автоматике, контрольно-измерительных приборах.
• П-ДГ 10 и П-ДГ 16:** Наиболее популярные и востребованные типоразмеры для стандартных промышленных пневмоцилиндров среднего размера и распределителей. Отличный баланс производительности и компактности.
• П-ДГ 20 и П-ДГ 25: Мощные модели для систем с высоким расходом сжатого воздуха. Применяются для гашения шума и регулировки скорости крупных цилиндров, приводов вращательного действия, в покрасочных камерах.

Каждая модель пневмодросселя с глушителем П-ДГ может поставляться в двух исполнениях по типу присоединительной резьбы: с метрической или конической дюймовой (трубной) резьбой, что значительно упрощает монтаж на оборудование различных производителей, включая импортное.

Технические характеристики и ключевые параметры

Все модели серии П-ДГ обладают схожей конструкцией и рассчитаны на стандартные условия эксплуатации в пневмосистемах. Основные технические характеристики серии.

Принцип работы, устройство и монтаж

Конструкция пневмодросселя с глушителем П-ДГ продумана для надежности и простоты обслуживания. Основные компоненты: корпус-штуцер с наружной резьбой для ввинчивания в оборудование, регулировочный винт с коническим наконечником, стопорная гайка и звукопоглощающий стакан из пористого металлокерамического материала.

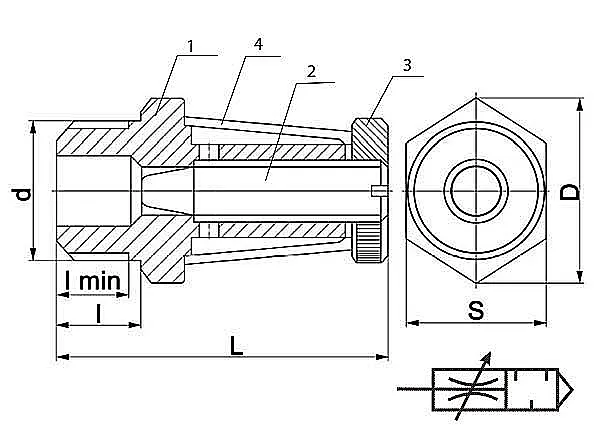

Конструктивная схема и габаритные размеры пневмодросселя с глушителем П-ДГ

Принцип работы предельно прост: сжатый воздух, выходящий из пневмоаппаратуры, проходит через зазор, регулируемый положением конического винта. Это позволяет плавно менрасход и, следовательно, скорость исполнительного механизма. После дросселирования воздух попадает в металлокерамический стакан-глушитель, где его энергия рассеивается в пористой структуре, что приводит к значительному снижению шума (более 15 дБА). Для надежной и долгой работы пневмодросселя с глушителем П-ДГ необходимо после настройки расхода плотно зафиксировать металлокерамический стакан стопорной гайкой.

Габаритные и присоединительные размеры

Код ТН ВЭД для всей серии: 8481 80 510 0 (Арматура для трубопроводов, прочая).

Условное обозначение модели (шифр)

Маркировка пневмодросселя с глушителем П-ДГ содержит всю необходимую информацию для однозначной идентификации и заказа.

Пример расшифровки: П-ДГ 10-2 УХЛ3
П-Д — Пневмодроссель.
Г — с Глушителем.
10 — Условный проход 10 мм.
2 — Исполнение с конической резьбой (2). Если цифра отсутствует — используется метрическая резьба (1).
УХЛ3 — Климатическое исполнение и категория размещения.

Типовые области применения и совместимое оборудование

Пневмодроссель с глушителем П-ДГ — это элемент, который находит применение везде, где есть пневмопривод. Его основные функции — настройка и тишина — востребованы в:

• Промышленные станки с ЧПУ и автоматические линии: Для точной регулировки скорости зажимных, подающих и позиционирующих цилиндров.
• Упаковочное и фасовочное оборудование: Для плавного опускания пресс-форм, толкателей, отсекателей.
• Пищевая и фармацевтическая промышленность: Там, где требования к чистоте и уровню шума особенно высоки.
• Деревообработка и металлообработка: В системах пневмозажима, удаления стружки, подачи деталей.
• Общепромышленные пневмораспределители всех типов (золотниковые, клапанные) для организации регулируемого выхлопа.

Долговечность пневмодросселя с глушителем П-ДГ напрямую зависит от чистоты подаваемого воздуха. Рекомендуется установка после фильтра-влагоотделителя. При правильной эксплуатации срок службы составляет не менее 5-7 лет. Основной изнашиваемой частью является металлокерамический глушитель, который со временем может засоряться пылью или масляным аэрозолем. В случае поломки регулировочного винта или штуцера, устройство, как правило, заменяется целиком, так как стоимость ремкомплекта сопоставима с ценой нового изделия.

Примеры заказа и как выбрать нужную модель

Чтобы корректно выбрать пневмодроссель с глушителем П-ДГ, необходимо знать три параметра: требуемый условный проход (или расход воздуха), тип и размер резьбы на оборудовании, а также климатические условия. Например, для стандартного цилиндра с выхлопным портом M16x1.5 в отапливаемом цеху подойдет модель «П-ДГ 10-1». Для импортного станка с конической резьбой K1/2" в неотапливаемом помещении — «П-ДГ 16-2 УХЛ3».

Наши специалисты всегда готовы помочь с подбором. Вы можете отправить запрос через форму на сайте или связаться с нами по телефону. Мы оперативно подберем нужную модель и рассчитаем стоимость с доставкой в ваш город.

Доставка по Казахстану и странам СНГ

Компания Гидротех осуществляет прямые поставки пневмооборудования, включая серию пневмодросселей с глушителем П-ДГ, во все регионы Казахстана. Мы наладили надежные логистические маршруты в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также работаем с партнерами в странах СНГ. Наличие на складе в Костанае позволяет отгружать популярные модели в кратчайшие сроки.

Выбирая продукцию под брендом Гидротех, вы выбираете качественные, проверенные в суровых условиях казахстанских предприятий пневмоаксессуары. Наш пневмодроссель с глушителем П-ДГ — это гарантия точного регулирования, эффективного шумоподавления и долговечной работы вашего оборудования.
