Описание пневмодросселя П-ДГ 04-2
В современных производственных процессах Казахстана, где активно внедряется пневмоавтоматика, критически важным становится не только точное управление подачей сжатого воздуха, но и создание безопасных с точки зрения акустики условий труда. Именно этим задачам идеально отвечает пневмодроссель с глушителем П-ДГ 04-2 торговой марки Гидротех. Это компактное устройство комбинирует в себе две ключевые функции: плавное и точное дросселирование (регулировку расхода) воздушного потока и эффективное подавление шума, возникающего при выбросе отработанного воздуха в атмосферу. Его применение позволяет повысить эффективность пневматических приводов, цилиндров и клапанов, одновременно существенно снижая уровень шумового загрязнения в цехах, на участках сборки и в других рабочих зонах. Надёжность и долговечность данного пневмодросселя с глушителем П-ДГ 04-2 подтверждены его эксплуатацией в широком климатическом диапазоне, что особенно актуально для регионов Казахстана с их континентальным климатом.
Технические характеристики и параметры
Пневмодроссель с глушителем П-ДГ 04-2 УХЛ4 характеризуется рядом технических параметров, которые обеспечивают его стабильную работу в составе различных пневмосистем. Условный проход устройства составляет 4 миллиметра, что определяет его применение в линиях с малым и средним расходом. Номинальное рабочее давление достигает 1.0 МПа (10 бар), что соответствует стандартным промышленным сетям. Одной из ключевых характеристик является пропускная способность Kv – не менее 0.4 м3/ч при полностью открытом дросселе, обеспечивающая гибкую настройку производительности системы. Важнейшей особенностью модели является её способность к шумопоглощению: снижение корректированного уровня звуковой мощности (характеристика А) составляет не менее 15 дБА. Это делает пневмодроссель с глушителем П-ДГ 04-2 незаменимым элементом для оборудования, установленного вблизи рабочих мест. Климатическое исполнение УХЛ4 гарантирует работоспособность в условиях умеренного и холодного климата при температуре окружающей среды от -40°C до +45°C.
Основные параметры пневмодросселей серии П-ДГ| Параметр / Модель | П-ДГ 04-2 | П-ДГ 06 | П-ДГ 10 | П-ДГ 16 | П-ДГ 20 | П-ДГ 25 |
| Условный проход Dy, мм | 4 | 6 | 10 | 16 | 20 | 25 |
| Рабочее давление Pном, МПа | 1.0 (10 кгс/см²) |
| Пропускная способность Kv, м³/ч | 0.4 | 1.2 | 1.8 | 2.9 | 4.4 | 6.2 |
| Снижение шума ΔLWA, дБА | ≥ 15 |
| Масса, кг, не более | 0.020 | 0.035 | 0.055 | 0.100 | 0.160 | 0.250 |
Принцип работы и конструктивные особенности
Работа пневмодросселя с глушителем П-ДГ 04-2 основана на простом и надёжном механическом принципе. Основным исполнительным элементом является регулировочный винт с коническим концом, расположенный в корпусе штуцера. При вращении винта его коническая часть перекрывает радиальные отверстия в корпусе, изменяя тем самым площадь проходного сечения для потока сжатого воздуха. Это позволяет плавно регулировать расход от полного открытия до практически полного перекрытия. Фиксация настроенного положения обеспечивается контргайкой. Вторая, не менее важная часть устройства – глушитель. Он выполнен в виде полого цилиндрического стакана из металлокерамического материала с мелкими открытыми порами. Этот стакан навинчивается на корпус и охватывает зону выхода отработанного воздуха. При сбросе давления воздух проходит сквозь поры металлокерамики, где его энергия рассеивается, а скорость потока снижается, что и приводит к эффективному глушению звука выхлопа. Таким образом, в одном компактном корпусе реализованы две функции: регулировка производительности и акустическая обработка выброса.
Рис. 1. Конструктивная схема пневмодросселя с глушителем П-ДГ 04-2: штуцер с резьбой (1), регулировочный винт (2), фиксирующая гайка (3), металлокерамический стакан-глушитель (4).

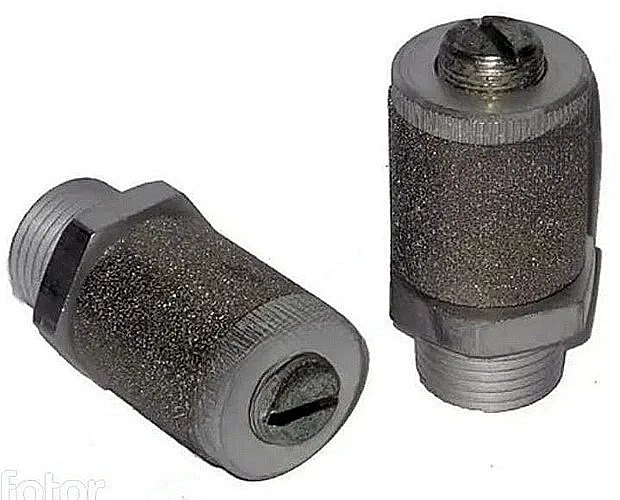

Рис. 2. Реальный вид устройства П-ДГ 04-2 производства Гидротех: компактные размеры и удобная шестигранная часть под ключ.
Условное обозначение и расшифровка модели
Маркировка изделия содержит всю необходимую информацию для его точной идентификации и заказа. Рассмотрим обозначение пневмодросселя с глушителем П-ДГ 04-2 УХЛ4.
П-ДГ – серия «Пневмодроссель с Глушителем».
04 – условный проход, 4 миллиметра.
2 – вид присоединительной резьбы (в данном случае – коническая трубная резьба по ГОСТ 6111-52, аналог K1/8”).
УХЛ – климатическое исполнение (умеренный и холодный климат).
4 – категория размещения по ГОСТ 15150 (эксплуатация в закрытых помещениях с искусственным регулированием климатических условий). Соответственно, модель П-ДГ 10-1 будет иметь условный проход 10 мм и метрическую резьбу (вариант «1»). Понимание этой структуры позволяет безошибочно подобрать нужную модификацию пневмодросселя с глушителем П-ДГ под параметры вашей системы.
Жаңа жұмысшы пневмодроссельге қарап сұрайды: «Бұл құрылғы не істейді?» – Тәжірибелі шебер: «Ол ауаның қозғалысын баяулатады да, дабылын да басады. Бірақ, қазақстандық зауыттағы басшының дауысын басу үшін, пневмодроссель с глушителем П-ДГ 04-2 жетпейді, оған жеке үлкен модель керек екен!»
Габаритные и присоединительные размеры
Таблица габаритных размеров пневмодросселей П-ДГ| Модель / Параметр | Dy, мм | S (под ключ), мм | D (диам. стакана), мм | L* (общ. длина), мм | Тип резьбы d |
| П-ДГ 04-1 / П-ДГ 04-2 | 4 | 14 | 16 | 31 | М10х1 / K1/8" |
| П-ДГ 06-1 / П-ДГ 06-2 | 6 | 17 | 19 | 36 | М12х1.5 / K1/4" |
| П-ДГ 10-1 / П-ДГ 10-2 | 10 | 22 | 25 | 44 | М16х1.5 / K3/8" |
| П-ДГ 16-1 / П-ДГ 16-2 | 16 | 27 | 30 | 49 | М22х2 / K1/2" |
| П-ДГ 20-1 / П-ДГ 20-2 | 20 | 32 | 35 | 55 | М27х2 / K3/4" |
| П-ДГ 25-1 / П-ДГ 25-2 | 25 | 36 | 40 | 63 | М33х2 / K1" |
Рис. 3. Чертеж с габаритными размерами модели П-ДГ 04-2 для правильного монтажа и проектирования.
Температурный режим, среда и срок службы
Пневмодроссель с глушителем П-ДГ 04-2 УХЛ4 рассчитан на эксплуатацию в широком температурном диапазоне окружающей среды: от -40°C до +45°C. Температура самой рабочей среды (сжатого воздуха) может достигать +60°C. Для обеспечения заявленного ресурса критически важно качество подаваемого воздуха. Рекомендуется использовать воздух, прошедший предварительную подготовку: фильтрацию от частиц размером более 5 мкм и осушение для снижения точки росы. Максимальное содержание масла в аэрозольном состоянии не должно превышать 1 мг/м³. При соблюдении этих условий и рекомендаций по монтажу ресурс службы устройства составляет 5-7 лет, а в некоторых случаях достигает 10 лет.
Область применения в Казахстане
Пневмодроссель с глушителем П-ДГ 04-2 находит применение в самых разных отраслях промышленности и инфраструктуры Казахстана. В машиностроении и на автомобильных заводах он используется для точной регулировки скорости движения пневмоцилиндров в сборочных линиях и зажимных устройствах. В пищевой и упаковочной промышленности (например, на предприятиях Алматы и Шымкента) с его помощью обеспечивается плавная работа приводов упаковочных автоматов и дозаторов. В системах вентиляции и кондиционирования крупных бизнес-центров Астаны устройство применяется для управления воздушными клапанами. Не менее востребован пневмодроссель с глушителем П-ДГ 04-2 в медицинских учреждениях для работы пневмоинструмента и в горнодобывающей отрасли для управления механизмами с пневмоприводом. Его способность снижать шум делает его незаменимым при модернизации оборудования в цехах с повышенными требованиями к условиям труда.
Варианты подключения и монтаж
Модель П-ДГ 04-2 поставляется с конической трубной резьбой K1/8" (вариант «2»), что является стандартным для многих фитингов и переходников пневмосистем. Подключение осуществляется путём ввинчивания штуцера устройства в ответную часть с внутренней конической резьбой. Для обеспечения герметичности рекомендуется использовать уплотнительную ленту (ФУМ) или специальную пасту. При монтаже следует удерживать шестигранную часть корпуса (S=14 мм) гаечным ключом, предотвращая его проворачивание. После установки необходимо провести проверку на герметичность при рабочем давлении. Важно, чтобы поток воздуха через устройство был направлен от штуцера с резьбой к стороне с глушителем, как указано на корпусе.
Вес, размеры и Код ТН ВЭД
Сводные данные модели П-ДГ 04-2| Наименование параметра | Значение для П-ДГ 04-2 |
| Масса, не более | 0.020 кг (20 грамм) |
| Условный проход (Dy) | 4 мм |
| Габаритная длина (L) | 31 мм |
| Диаметр стакана (D) | 16 мм |
| Климатическое исполнение | УХЛ4 |
| Код ТН ВЭД | 8481.80.90.00 (Арматура трубопроводная прочая) |
Примеры оформления заказа
Пример 1: Для ремонта линии пневмоавтоматики на предприятии в Павлодаре требуются три пневмодросселя с глушителем П-ДГ 04-2 УХЛ4 с резьбой K1/8". В заказе указывается полная модель: Пневмодроссель с глушителем П-ДГ 04-2 УХЛ4 (K1/8") – 3 шт.
Пример 2: При проектировании новой системы управления вентиляцией в Актобе необходимо заказать пять штук модели П-ДГ 04-2 с доставкой и монтажным комплектом.
Пример 3: Для замены вышедшего из строя регулятора на компрессорной станции в Усть-Каменогорске срочно требуется один пневмодроссель с глушителем П-ДГ 04-2.
Часто задаваемые вопросы (FAQ)
Вопрос 1: Как правильно выбрать между моделями П-ДГ 04-1 и П-ДГ 04-2?
Ответ: Модели различаются типом присоединительной резьбы. П-ДГ 04-1 имеет метрическую резьбу М10х1, а П-ДГ 04-2 – коническую трубную резьбу K1/8". Выбор зависит от типа резьбы в вашем оборудовании.
Вопрос 2: Можно ли использовать пневмодроссель с глушителем П-ДГ 04-2 с неочищенным сжатым воздухом?
Ответ: Нет, это категорически не рекомендуется. Попадание влаги, масла и твердых частиц резко сокращает ресурс устройства. Обязательна установка фильтров-влагоотделителей и, при необходимости, маслоотделителей перед устройством.
Вопрос 3: Осуществляется ли доставка в отдалённые регионы Казахстана и страны СНГ?
Ответ: Да, поставщик Гидротех из Костаная организует доставку продукции по всему Казахстану (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и др.), а также в страны СНГ: Россию, Узбекистан, Киргизию.
Вопрос 4: Что входит в ремонтный комплект для данного устройства и какие детали чаще всего требуют замены?
Ответ: Устройство является неразборным в эксплуатации и ремонту не подлежит. Основной причиной выхода из строя может стать преждевременный износ пористого стакана-глушителя из-за агрессивной среды или ударных нагрузок, а также повреждение резьбы. Рекомендуется иметь запасную модель на складе для оперативной замены.
Надёжный выбор для промышленности Казахстана
Пневмодроссель с глушителем П-ДГ 04-2 УХЛ4 от казахстанского бренда Гидротех – это оптимальное сочетание функциональности, надёжности и доступности для предприятий республики. Его применение позволяет не только повысить точность управления пневматическими процессами, но и создать более комфортные и безопасные условия труда за счёт значительного снижения уровня шума. Как официальный поставщик из Костаная, мы гарантируем соответствие продукции заявленным характеристикам, оперативную доставку по всему Казахстану и странам СНГ, а также техническую поддержку. Для заказа пневмодросселя с глушителем П-ДГ 04-2 или получения консультации по его применению, обратитесь к нашим специалистам через форму заказа или в разделе Контакты на нашем сайте.
