Плита к ВЕХ16, выход вниз

Плита к ВЕХ16, выход вниз — монтажная (присоединительная) плита для гидрораспределителей Ду 16 с присоединительной поверхностью ISO 4401-07 (CETOP 7). Распределитель крепится к шлифованной верхней поверхности плиты болтами (4 × M10 и 2 × M6), стыки уплотняются кольцами распределителя. Трубопроводы подключаются к резьбовым отверстиям плиты снизу. Распределитель снимается и меняется без разборки трубопроводов.

С какими распределителями совместима

Посадочное место по ISO 4401-07 (CETOP 7) — общее для отечественных и импортных распределителей этого типоразмера: ВЕХ16 и импортные распределители Ду 16 с гидроуправлением — Rexroth 4WEH16, Atos DPH/DPZO-2. Совпадение поверхности по ISO 4401 означает взаимозаменяемость по крепежу и каналам; рабочее давление и расход ограничивает распределитель.

Выход вбок или вниз

Выход вбок — трубы подводятся к боковым граням плиты: удобно, когда плита стоит на стенке или раме и снизу нет доступа. Выход вниз — отверстия на нижней грани: плиту ставят на панель, бак или монтажную пластину, трубы уходят вниз, сверху остаётся только распределитель. Эта плита — с выходом вниз.

У поверхности ISO 4401-07 кроме P, A, B, T есть каналы X и Y — подвод и слив управления пилота для распределителей с гидроуправлением (ВЕХ16, 4WEH16). Если управление внутреннее, X и Y на плите остаются заглушенными.

Как подобрать

1. Типоразмер (Ду) и поверхность — по распределителю: ВЕ6 → CETOP 3, ВЕ10 → CETOP 5, ВЕХ16 → CETOP 7.
2. Выход трубопроводов — вбок или вниз, по месту установки.
3. Одиночная или батарейная — по числу распределителей в узле.
4. Резьба отверстий — под ваши штуцеры (см. характеристики).

Монтаж

• Поверхность плиты и распределителя — чистая, без забоин; уплотнительные кольца распределителя целые и на месте.
• Болты затягивают равномерно, крест-накрест, моментом по паспорту распределителя.
• Перед пуском систему промывают: стружка из новых отверстий — частая причина заклинивания золотника.

Характеристики

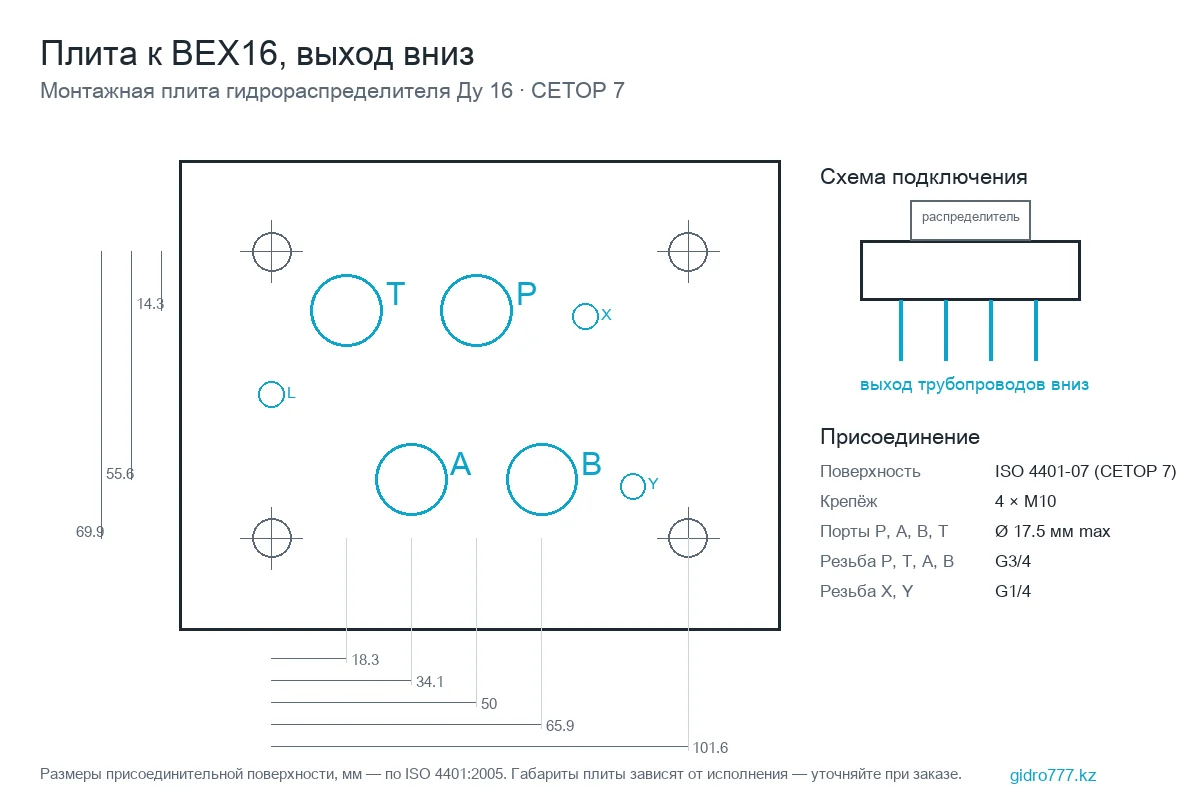

Чертёж присоединительной поверхности

Размеры посадочного места — по ISO 4401:2005. Габариты корпуса и расположение резьбовых отверстий зависят от изготовителя — уточняйте при заказе.

Вопросы и ответы

Подойдёт ли плита к импортному распределителю?
Да, если у распределителя та же поверхность по ISO 4401 (ISO 4401-07 (CETOP 7)) — это видно в его паспорте по коду CETOP или ISO.

Нужны ли отдельные уплотнения?
Нет: стык уплотняют кольца, установленные в распределителе. При замене распределителя кольца лучше заменить.

Можно ли заказать другое исполнение?
Да — другую резьбу, число секций или выход. Пришлите модель распределителя и схему узла, подберём.
