Плита к 1Р203, выход вбок (Ду 20)

Тип: плита

Характеристики

Тип	плита
Ду	20
Рабочая среда	масло

Цена 63 999 ₸

● В наличии

Заказать онлайн

+7 701 271 0999 info@gidro777.kz WhatsApp

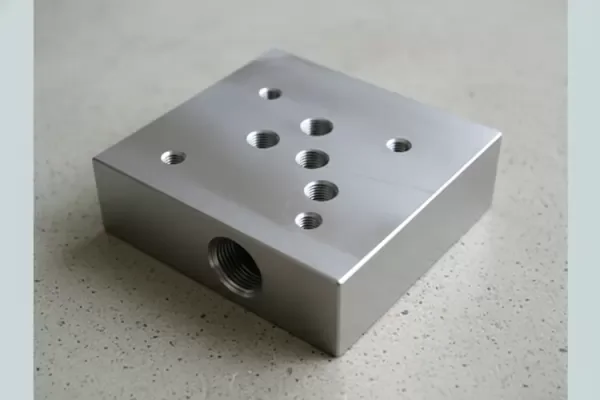

Плита к 1Р203, выход вбок (Ду 20) — монтажная плита для гидрораспределителей Ду 20 (1Р203, 1Рн203, 2Р203). Распределитель крепится к верхней поверхности плиты, трубопроводы подключаются к резьбовым отверстиям сбоку. Распределитель снимается для обслуживания без разборки трубопроводов.

Выход вбок или вниз

Выход вбок — трубы подводятся к боковым граням плиты: удобно, когда плита стоит на стенке или раме и снизу нет доступа. Выход вниз — отверстия на нижней грани: плиту ставят на панель или бак, трубы уходят вниз, сверху остаётся только распределитель.

Как подобрать

Типоразмер (Ду) и поверхность — по распределителю: ВЕ6 → CETOP 3, ВЕ10 → CETOP 5, ВЕХ16 → CETOP 7.
Выход трубопроводов — вбок или вниз, по месту установки.
Одиночная или батарейная — по числу распределителей в узле.
Резьба отверстий — под ваши штуцеры (см. характеристики).

Монтаж

Поверхность плиты и распределителя — чистая, без забоин; уплотнительные кольца распределителя целые и на месте.
Болты затягивают равномерно, крест-накрест, моментом по паспорту распределителя.
Перед пуском систему промывают: стружка из новых отверстий — частая причина заклинивания золотника.

Характеристики

Тип	одиночная
Выход трубопроводов	вбок
Условный проход	Ду 20
Резьба P, T, A, B	G1
Резьба X, Y	G1/4

Вопросы и ответы

Подойдёт ли плита к импортному распределителю?
Да, если у распределителя та же поверхность по ISO 4401 — это видно в его паспорте по коду CETOP или ISO.

Нужны ли отдельные уплотнения?
Нет: стык уплотняют кольца, установленные в распределителе. При замене распределителя кольца лучше заменить.

Можно ли заказать другое исполнение?
Да — другую резьбу, число секций или выход. Пришлите модель распределителя и схему узла, подберём.

Гидротех · поставка по Казахстану · gidro777.kz

Вся линейка серии · 7

	Ду	Расход	Давление, МПа	Размеры	Цена
Плита к ВЕХ16, выход вбок	16	—	—	—	27 999 ₸
Плита к ВЕХ16, выход вниз	16	—	—	—	27 999 ₸
Плита к 1Р203, выход вбок (Ду 20)	20	—	—	—	63 999 ₸
Плита к 1Р203, выход вниз Р202-Т-02 (Ду 20)	20	—	—	—	63 999 ₸
Плита к 1Р323, выход вбок (Ду 32)	32	—	—	—	По запросу
Плита к 1Р323, выход вниз (Ду 32)	32	—	—	—	По запросу
Плита Р102-Т-02	10	100 л/мин.	32	10,2х11,5х3,8	30 713 ₸

Вопрос-ответ — Плита к 1Р203, выход вбок (Ду 20)

Как доставляется Плита к 1Р203, выход вбок (Ду 20) по Казахстану?

Менеджер проверит наличие, вес и город доставки, затем укажет точный срок и стоимость СДЭК или другого согласованного перевозчика в коммерческом предложении.

Какая гарантия и документы предоставляются на Плита к 1Р203, выход вбок (Ду 20)?

Срок гарантии и комплект документов зависят от модели и поставщика. Точные условия фиксируются в счёте или коммерческом предложении до заказа.

Как оплатить заказ из Казахстана?

Безналичный расчёт по счёту в тенге. Счёт выставляем в день обращения.

Нет нужного исполнения Плита к 1Р203, выход вбок (Ду 20)?

Подберём под вашу задачу — предложим аналог, рассчитаем цену и срок поставки. Оставьте заявку.
