Импульсный смазочный питатель CAB-5 – это высокоточный и надежный узел, разработанный для автоматической подачи смазочных материалов в промышленных гидравлических системах. Данное устройство, производимое под брендом Гидротех, является ключевым компонентом для организации централизованных систем смазки на современном предприятии. Основное его назначение – обеспечить стабильное и дозированное снабжение точек трения станков, прессового оборудования, конвейеров и другой техники, что напрямую влияет на ресурс механизмов и минимизирует внеплановые остановки. Точность дозирования смазки делает этот питатель импульсные смазочный незаменимым там, где критичен контроль расхода и равномерность смазывания.
Описание и назначение импульсного питателя CAB-5
Питатель импульсные смазочный CAB-5 предназначен для интеграции в промышленные смазочные системы. Его главная задача – преобразование непрерывного потока смазочного материала от насосной станции в серию точно отмеренных порций (импульсов), которые подаются к подшипникам, направляющим, зубчатым передачам и другим узлам трения. Благодаря модульной конструкции и наличию нескольких выходов (от 1 до 8), один импульсный смазочный питатель может обслуживать сразу несколько точек, что упрощает монтаж и снижает общую стоимость системы. Устройство совместимо как с жидкими маслами, так и с пластичными густыми смазками, что расширяет область его применения от станков с ЧПУ до тяжелой карьерной техники.
Габаритные параметры, вес и код ТН ВЭД
Конструкция CAB-5 отличается компактностью, что облегчает его установку даже в стесненных условиях оборудования. Устройство производится в различных модификациях, что влияет на его конечные размеры и массу.
| Параметр | Значение / Диапазон |
|---|
| Вес устройства | 0,8 — 1,2 кг |
| Габаритные размеры (Д×Ш×В) | 85×60×45 мм (базовая модель) |
| Код ТН ВЭД | 8481.80.900.0 |
| Присоединительные размеры | Переходники под трубки диаметром 6, 8, 10, 12 мм |
Қазақстандағы инженер импульстік майлағыш CAB-5 таңдады. Неге десеңіз? Оның станоктары мысықтай үнсіз жұмыс істейді, темір қақпа сыртындай сырқырамайды! (Инженер из Казахстана выбрал импульсный питатель CAB-5. А почему? Его станки работают тихо, как кошка, а не скрипят, как ржавые ворота!).
Технические характеристики и производительность
Технические параметры питателя импульсные смазочного CAB-5 определяют его возможности и границы применения. Ключевыми являются рабочие давления, тип среды и, конечно, объем дозы, который является главной характеристикой для точного дозирования смазки.
| Параметр | Значение |
|---|
| Тип рабочей среды (смазки) | Жидкая (вязкость 32-68 сСт при 40°C) / Густая (NLGI 000, 00, 0, 1, 2) |
| Рабочее давление, кгс/см² | 8-30 (для жидкой смазки), 30-120 (для густой смазки) |
| Объем дозы на один импульс, см³ | 0,03 / 0,06 / 0,10 / 0,16 (стандартные калибровки) |
| Количество выходных портов | От 1 до 8 (зависит от модификации) |
| Принцип действия | Импульсный, объемный |
Внешний вид импульсного смазочного питателя CAB-5, модель с четырьмя выходными портами для подключения магистралей к точкам смазки.
Принцип работы устройства
Работа импульсного смазочного питателя CAB-5 основана на цикличном заполнении и опорожнении дозирующей камеры. При подаче давления от центрального насоса системы, смазочный материал поступает во входной порт питателя и заполняет его внутреннюю полость. Специальный механический клапан-дозатор, настроенный на определенный объем, дожидается момента заполнения этой камеры до заданного уровня. Как только объем достигнут, происходит резкое срабатывание – импульс. Клапан открывает выход к распределительным каналам, и точная порция смазки выталкивается к потребителям. После сброса давления (или по следующему циклу работы насоса) клапан возвращается в исходное положение, и цикл повторяется. Такая схема обеспечивает исключительно высокую точность дозирования смазки, практически не зависящую от незначительных колебаний давления в магистрали или изменения вязкости материала в рабочем диапазоне.
Температурный режим, срок службы и условия эксплуатации
Питатель CAB-5 рассчитан на работу в широком диапазоне температур окружающей среды и самой смазки: от -20°C до +80°C. Это позволяет использовать его в неотапливаемых цехах или в оборудовании, работающем на улице в условиях Казахстана. При соблюдении рекомендаций по типу среды и чистоты смазки (использование фильтров), срок службы устройства достигает 10 лет. Конструкция устойчива к вибрациям, характерным для прессового, дробильного или горнодобывающего оборудования. Для продления ресурса рекомендуется проводить периодический осмотр и, при необходимости, замену ремкомплекта, который включает основные изнашиваемые детали.
Ремкомплект и запчасти для CAB-5
| Наименование детали | Назначение / Признак износа |
|---|
| Уплотнительные кольца (O-ring) | Основной элемент ремкомплекта. Износ приводит к потере герметичности и подтеканиям. |
| Возвратная пружина клапана | Обеспечивает сброс клапана. Ослабление ведет к некорректному срабатыванию и изменению объема дозы. |
| Дозирующая шайба (калиброванная) | Задает объем дозы. Износ кромок влияет на точность дозирования. |
| Распределительный золотник (для многоканальных моделей) | Направляет импульсы по каналам. Зависание или износ ведет к неравномерной подаче смазки по точкам. |
Область применения и совместимое оборудование
Импульсный смазочный питатель CAB-5 нашел широкое применение в различных отраслях промышленности Казахстана благодаря своей универсальности и надежности. Он используется для организации централизованных систем смазки на следующем оборудовании:
Металлообработка: Токарные, фрезерные, шлифовальные станки с ЧПУ и универсальные, гибочные и штамповочные прессы, волочильные станы.
Деревообработка: Форматно-раскроечные, фрезерные, шлифовальные станки, прессы для склеивания.
Горнодобывающая и строительная техника: Экскаваторы, буровые установки, дробилки, грохоты – везде, где требуется автоматическая смазка узлов ходовой части и рабочего оборудования.
Конвейерные системы: Приводные ролики, подшипники барабанов на линиях в производственных цехах и на складах.
Полиграфическое и упаковочное оборудование.
Устройство отлично совместимо с насосными станциями и другими компонентами систем смазки бренда Гидротех, а также многих других производителей, что облегчает модернизацию существующих линий.

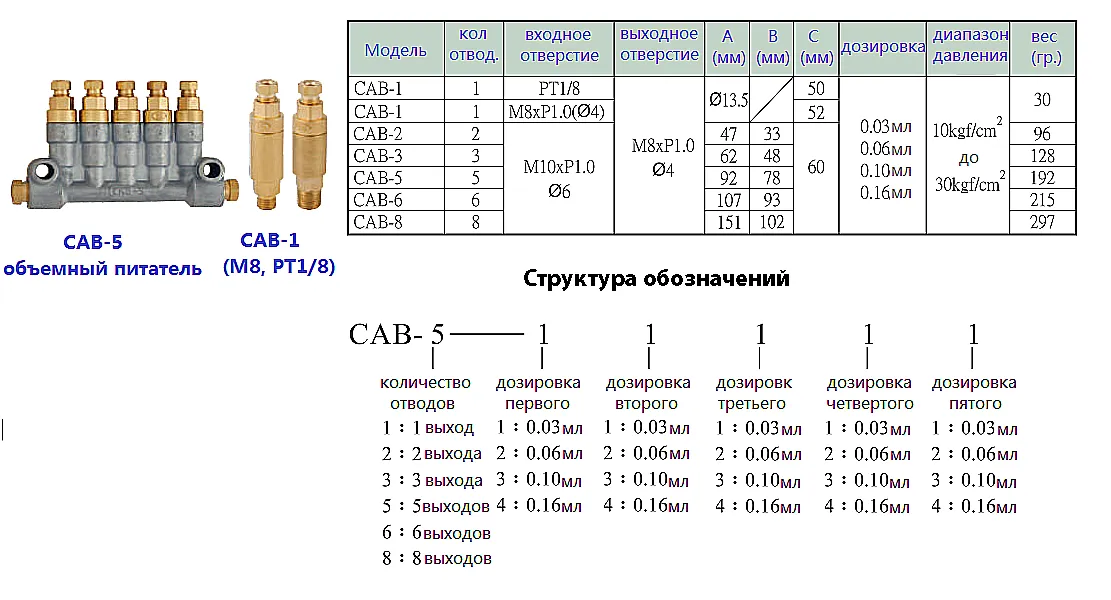

Условное обозначение (маркировка) моделей
Понимание условного обозначения помогает точно подобрать нужную модификацию питателя импульсные смазочного. Базовая расшифровка:
CAB – серия импульсных распределителей с быстросъемными присоединениями.
5 – базовое или максимальное количество выходных портов в данной конструкции (может варьироваться).
Дополнительный числовой индекс через дефис, например, -06, указывает на номинальный объем дозы в сотых долях см³. Таким образом, CAB-5-06 означает: импульсный питатель, базовой конфигурации на 5 портов, с объемом дозы 0,06 см³ на импульс.
Примеры заказа для предприятий Казахстана
1. Предприятие в Актобе, занимающееся металлообработкой, заказало партию питателей CAB-5-03 (объем дозы 0,03 см³, 4 выхода) для оснащения новой линии токарных станков. Основной критерий выбора – точное микродозирование для высокоскоростных шпинделей.
2. Горно-обогатительный комбинат в Караганде выбрал более производительную модификацию CAB-5-16 (0,16 см³, 6 выходов) для системы смазки подшипников мощного конвейера, транспортирующего руду. Ключевым было высокое рабочее давление для густой смазки.
3. Компания из Алматы, производитель мебели, приобрела импульсные смазочные питатели CAB-5 с набором переходников под метрическую резьбу М10×1 для интеграции в деревообрабатывающие центры.
Часто задаваемые вопросы (FAQ) для Казахстана
Как выбрать нужную модификацию импульсного смазочного питателя CAB-5 для своего станка?
Выбор зависит от трех основных факторов: требуемый объем смазки на точку (рассчитывается или берется из паспорта оборудования), количество точек смазки от одного питателя и тип смазки (жидкая/густая). Наши инженеры на сайте gidro777.kz помогут произвести точный расчет и подобрать модель с нужным объемом дозы (0.03, 0.06, 0.10 или 0.16 см³) и количеством выходов.
Какие сроки поставки питателей CAB-5 в города Казахстана?
Для стандартных моделей, имеющихся на складе в Костанае, срок поставки в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск составляет 3-5 рабочих дней. На нестандартные модификации или крупные партии сроки уточняются индивидуально, но, как правило, не превышают 2-3 недель.
Каковы условия эксплуатации CAB-5 в зимний период в неотапливаемом цеху?
Питатель рассчитан на температуру до -20°C. Однако необходимо использовать смазочные материалы, соответствующие зимним условиям (зимние масла или морозостойкие пластичные смазки). При долгом простое оборудования в сильный мороз рекомендуется прокачать систему смазки на холостом ходу для восстановления текучести среды.
Совместим ли CAB-5 с насосными станциями других производителей, уже установленными на нашем заводе?
Да, совместим. Импульсный смазочный питатель CAB-5 работает по принципу реакции на давление в линии. Главное, чтобы рабочее давление, создаваемое вашей насосной станцией, попадало в диапазон 8-120 кгс/см² (в зависимости от типа смазки), а присоединительные размеры были адаптированы с помощью переходников из комплекта поставки.
Надежный поставщик гидравлических компонентов в Казахстане
Бренд Гидротех является проверенным поставщиком качественных гидравлических компонентов, включая питатели импульсные смазочные CAB-5, на рынок Казахстана. Все устройства проходят многоуровневый контроль на герметичность, точность дозирования и виброустойчивость. Мы гарантируем оригинальность продукции и предоставляем официальную гарантию 24 месяца. Наша логистика охватывает все регионы Казахстана, включая доставку в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Собственный склад в Костанае позволяет оперативно формировать заказы. Для получения подробной консультации, расчета стоимости или оформления заявки перейдите в раздел Контакты или воспользуйтесь формой обратной связи на сайте gidro777.kz. Обеспечьте свое оборудование точной и бесперебойной смазкой с питателем CAB-5 от Гидротех!
