ПФРК10-1-2-0- Пневмоблок П-ФРК-10-1-2-0 (Ду=10мм, G3/8-A,0,05-1,00МПА, метал.стакан) без манометра

В системах промышленной пневматики критически важна чистота и стабильность параметров сжатого воздуха. Именно для этих целей используется ПФРК10-1-2-0 Пневмоблок П-ФРК-10-1-2-0 (Ду=10мм, G3/8-A, 0,05-1,00МПА, метал.стакан) без манометра. Это комплексное устройство, объединяющее фильтр-влагоотделитель, редукционный клапан и аварийный клапан в едином корпусе. Его основное назначение – подготовка сжатого воздуха для пневмоприводов, инструмента и автоматики на предприятиях по всему Казахстану, защита дорогостоящего оборудования от влаги, масла и твердых частиц.

Технические характеристики ПФРК10-1-2-0 П-ФРК-10-1-2-0

Пневмоблок ПФРК10-1-2-0 П-ФРК-10-1-2-0 (Ду=10мм, G3/8-A, 0,05-1,00МПА, метал.стакан) без манометра рассчитан на надежную эксплуатацию в условиях повышенной запыленности и влажности. Его ключевая особенность – центробежный принцип отделения влаги, когда поток сжатого воздуха закручивается по спирали внутри корпуса, и жидкие фракции конденсата под действием центробежных сил отбрасываются к стенкам стакана.

Принцип работы и устройство блока подготовки воздуха

Работа ПФРК10-1-2-0 Пневмоблок П-ФРК-10-1-2-0 начинается с этапа грубой очистки. Сжатый воздух поступает во входной патрубок и попадает в вихревую камеру фильтра влагоотделителя. Здесь происходит первичное отделение капельной влаги, минерального масла и крупных частиц. Конденсат скапливается в нижней части металлического стакана. Далее предварительно очищенный воздух проходит через фильтрующий элемент тонкостью 25 микрон, где задерживаются более мелкие загрязнения. После этого поток направляется в секцию редукционного клапана, где происходит регулировка давления до заданного пользователем уровня (в диапазоне от 0,05 до 0,85 МПа). Встроенный предохранительный элемент защищает систему от превышения давления.

Ерболат-ага, жұмысшы, ПФРК10-1-2-0 Пневмоблок П-ФРК-10-1-2-0 (Ду=10мм, G3/8-A, 0,05-1,00МПА, метал.стакан) без манометра құрылғысын монтирап, жаңа компрессорға қосқан соң, қызып қалып, сыртқа шығып сабынды байқадЫ. Жанынан өтіп бара жатқан инженері оған: «Ерболат, бұл пневмоблок сіздің қолдарыңызды емес, ауаны тазартады!» - деп күлді.

Температурный режим и долговечность эксплуатации

Пневмоблок ПФРК10-1-2-0 П-ФРК-10-1-2-0 адаптирован для эксплуатации в казахстанских климатических условиях. Устройство имеет исполнение УХЛ (умеренно холодный климат) и может работать при температуре окружающего воздуха от -40°С до +50°С. При этом рабочая среда (сжатый воздух) должна находиться в диапазоне от +5°С до +60°С. Соблюдение этих условий, регулярное техобслуживание и своевременная замена фильтрующего элемента (казыналық маңызы бар) обеспечивают срок службы до 10 лет.

Область применения в Казахстане и СНГ

ПФРК10-1-2-0 Пневмоблок П-ФРК-10-1-2-0 (Ду=10мм, G3/8-A, 0,05-1,00МПА, метал.стакан) нашел широкое применение на промышленных предприятиях Астаны, Алматы, Шымкента и других городов. Его устанавливают на:

• Пневматические прессы и зажимные механизмы – для обеспечения стабильного рабочего давления.

• Компрессорные станции и станки с ЧПУ – как первую ступень подготовки воздуха.

• Упаковочные и фасовочные линии – для защиты пневмоцилиндров от износа.

• Линии пневмотранспорта сыпучих материалов – на мукомольных и горно-обогатительных комбинатах.

• Автоматизированные производственные системы – в машиностроении и металлообработке.

Основные компоненты ремкомплекта

Для поддержания высокой производительности ПФРК10-1-2-0 П-ФРК-10-1-2-0 необходимо периодически заменять расходные материалы. Ниже приведена таблица типовых запасных частей, которые ломаются или изнашиваются чаще всего.

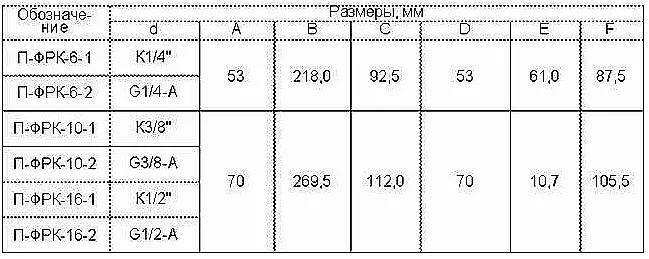

Габаритные и присоединительные размеры

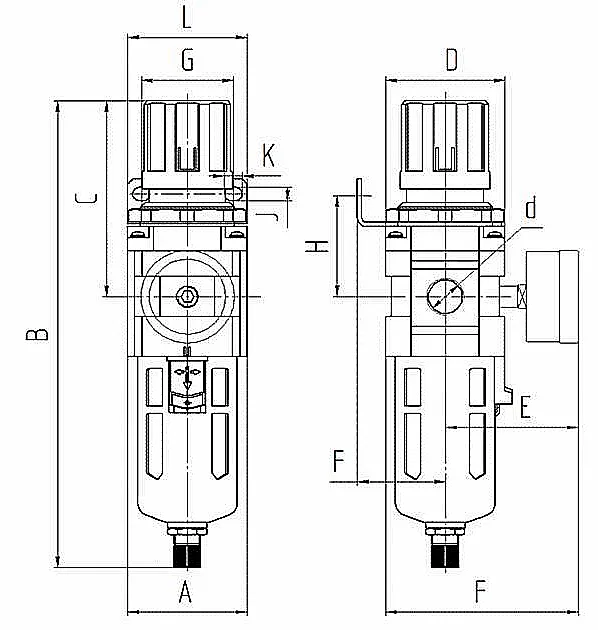

Рис. 1. Габаритные размеры и присоединения ПФРК10-1-2-0 П-ФРК-10-1-2-0 (вид спереди)

Рис. 2. Боковой вид ПФРК10-1-2-0 П-ФРК-10-1-2-0 с указанием размеров корпуса

Рис. 3. Схема присоединения пневмолиний к ПФРК10-1-2-0 ПBayernмоблок П-ФРК-10-1-2-0 (резьба G3/8-A)

Расшифровка условного обозначения модели

Код ПФРК10-1-2-0 содержит полную информацию об устройстве:

П – Пневмоблок.
Ф – наличие Фильтра.
Р – наличие Редуктора (регулятора давления).
К – наличие аварийного Клапана.
10 – Условный проход Ду = 10 мм.
1 – Номинальное давление 1,0 МПа.
2 – Исполнение с двумя функциями (фильтрация+редукция).
0 – Базовая комплектация.
Дополнительные параметры: G3/8-A – тип резьбы, 0,05-1,00МПА – рабочий диапазон, метал.стакан – материал корпуса фильтра, без манометра – комплектация.

Часто задаваемые вопросы (FAQ)

Как правильно выбрать модификацию ПФРК10-1-2-0 для конкретного оборудования?

Выбор нужной модификации ПФРК10-1-2-0 Пневмоблок П-ФРК-10-1-2-0 основывается на трех ключевых параметрах: рабочем давлении вашей системы, требуемом расходе воздуха и степени загрязненности среды. Убедитесь, что присоединительная резьба G3/8-A совместима с вашими линиями. Для сред с высоким содержанием влаги рассмотрите вариант с автоматическим отводом конденсата, а для тонкой очистки – модель с фильтрующим элементом 5 мкм. Наши специалисты на сайте Гидротех всегда помогут с подбором.

Каковы сроки поставки и доставки ПФРК10-1-2-0 по Казахстану?

Поставщик Гидротех осуществляет доставку со склада в Костанае. В основные города Казахстана, такие как Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, товар доставляется в течение 2-5 рабочих дней. В страны СНГ поставка занимает от 5 до 10 рабочих дней. Заказы в базовой комплектации отправляются в течение 1-2 дней после подтверждения.

Какие основные условия эксплуатации необходимо соблюдать для долгой службы пневмоблока?

Для надежной работы ПФРК10-1-2-0 П-ФРК-10-1-2-0 необходимо обеспечить его монтаж в вертикальном положении, регулярно сливать конденсат из стакана (вручную) и следить за чистотой поступающего воздуха. Температурный режим окружающей среды должен соответствовать заявленному диапазону от -40°С до +50°С. Обязательна ежегодная замена фильтрующего элемента.

Совместим ли этот пневмоблок с импортным пневмооборудованием?

Да, ПФРК10-1-2-0 Пневмоблок П-ФРК-10-1-2-0 (Ду=10мм, G3/8-A, 0,05-1,00МПА, метал.стакан) без манометра полностью совместим с большинством импортного пневмооборудования, использующего стандартную трубную цилиндрическую резьбу G3/8. Его рабочие параметры (давление, расход) соответствуют общепринятым промышленным стандартам.

Надежный поставщик промышленных компонентов в Казахстане

Пневмоблок ПФРК10-1-2-0 П-ФРК-10-1-2-0 поставляется казахстанским брендом Гидротех, который гарантирует качество продукции и оперативную логистику по всей территории республики и стран СНГ. наш склад в Костанае позволяют быстро удовлетворять потребности предприятий в Астане, Алматы, Шымкенте и других промышленных центрах.

Выбирая ПФРК10-1-2-0 Пневмоблок П-ФРК-10-1-2-0 (Ду=10мм, G3/8-A, 0,05-1,00МПА, метал.стакан) без манометра, вы инвестируете в стабильность и бесперебойность своих производственных процессов. Для заказа или консультации по подбору оборудования свяжитесь с нами через сайт Гидротех или Контакты.
