Трехсекционный насос шестеренный НШ32-10Д-3 для мобильной техники
В системах гидравлического управления сельскохозяйственных, дорожных и строительных машин ключевую роль играет надежный источник давления рабочей жидкости. Именно таким узлом является насос шестеренный НШ32-10Д-3 – классическое решение для нагнетания минеральных масел в контуры гидропривода. Эта трехсекционная модель от бренда Гидротех обеспечивает стабильную производительность и долгий срок службы в самых суровых условиях эксплуатации, характерных для Казахстана.
Конструкция насоса шестеренного НШ32-10Д-3 специально разработана для обслуживания нескольких независимых гидравлических систем одновременно. Это делает его незаменимым для современной мобильной техники, управление которой требует раздельных потоков масла для навесного оборудования, рулевого управления и других функций. Купить надежный насос шестеренный НШ32-10Д-3 в Казахстане – значит обеспечить бесперебойную работу вашего трактора, комбайна или автокрана.

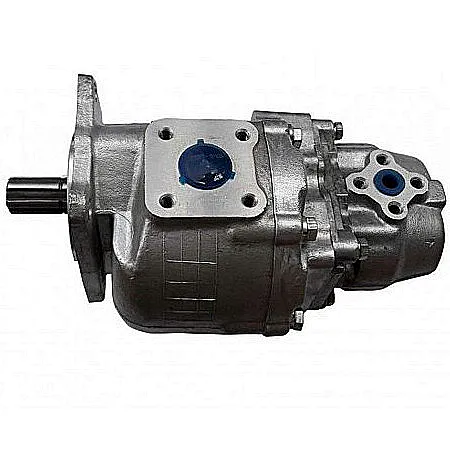

Вид спереди насоса НШ32-10Д-3, модель с фланцевым креплением и выходным валом.
Описание и назначение насоса НШ32-10Д-3
Насос шестеренный НШ32-10Д-3 представляет собой компактный агрегат, состоящий из трех независимых гидравлических секций в одном общем корпусе. Его основная задача – преобразование механической энергии вращения вала от двигателя или коробки отбора мощности в энергию потока гидравлической жидкости под давлением. Каждая секция этого насоса шестеренного НШ32-10Д-3 имеет свой рабочий объем, что позволяет подавать масло к различным потребителям с разными требованиями к расходу.
Благодаря высокой надежности и адаптированности к перепадам температур, данная модель широко применяется на всей территории Казахстана – от пахотных земель Костанайской области до карьеров и строительных площадок в регионе Алматы.
Расшифровка маркировки и условное обозначение
Маркировка НШ32-10Д-3 несет полную информацию об основных параметрах устройства:
- НШ – Насос Шестеренный, тип конструкции.
- 32 – Рабочий объем первой (основной) секции, равный 32 кубическим сантиметрам на один оборот.
- 10 – Рабочий объем второй секции, 10 см³/об.
- Д – Модификация с усиленными подшипниками и корпусом, рассчитанная на повышенные нагрузки.
- 3 – Класс давления, соответствующий номинальному рабочему давлению 16 МПа (160 бар).
- Отсутствие буквы Л указывает на правое вращение вала (по часовой стрелке, если смотреть со стороны привода).

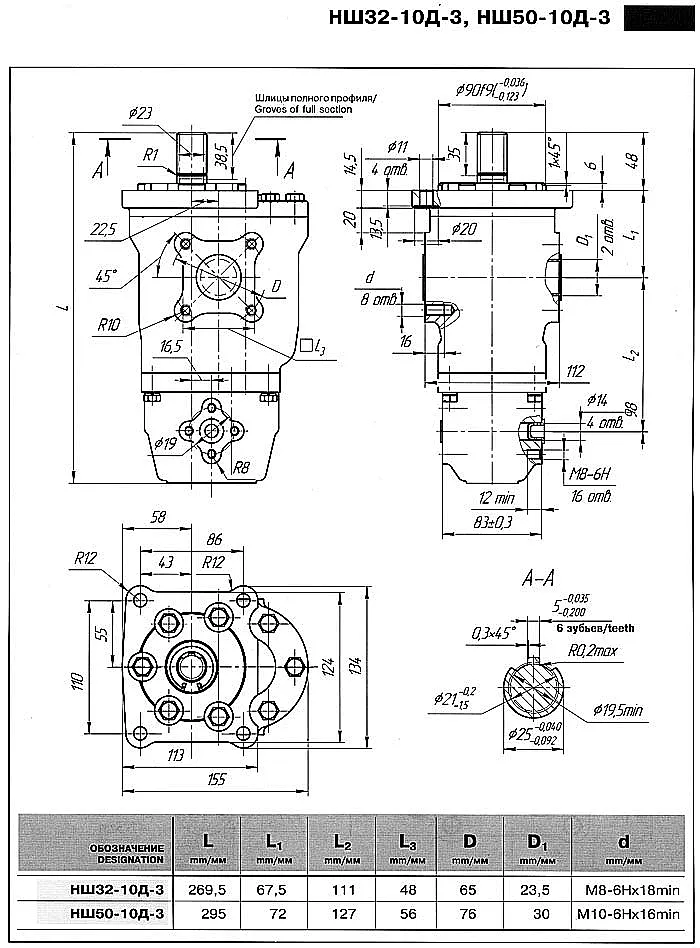

Чертеж с габаритными и присоединительными размерами насоса НШ32-10Д-3.
Основные параметры и вес насоса
Агрегат имеет компактные габариты, облегчающие его монтаж в стесненных условиях моторного отсека или рамы техники. Вес устройства составляет 7,45 кг, что является оптимальным показателем для узла такой мощности и надежности. Для таможенного оформления при поставках из стран ЕАЭС используется Код ТН ВЭД 8413 50 000 (насосы шестеренные).
| Параметр | Значение |
|---|
| Длина (max), мм | 285 |
| Ширина (max), мм | 195 |
| Высота (max), мм | 160 |
| Масса, кг | 7,45 |
| Код ТН ВЭД | 8413 50 000 |
Технические характеристики насоса шестеренного НШ32-10Д-3
| Параметр | Значение |
|---|
| Рабочий объем (секция 1 / секция 2) | 32 см³ / 10 см³ |
| Номинальное давление | 16 МПа (160 бар) |
| Максимальное давление (пиковое) | 20 МПа (200 бар) |
| Номинальная подача (при 40 об/с) | 71,5 л/мин / 22 л/мин |
| Коэффициент подачи (объемный КПД) | ≥0,94 / ≥0,92 |
| Номинальная частота вращения | 40 об/с (2400 об/мин) |
| Максимальная частота вращения | 60 об/с (3600 об/мин) |
| Минимальная частота вращения | 16 об/с (960 об/мин) |
| Тип рабочей среды | Минеральные, синтетические гидравлические масла (ISO VG 22, 32, 46, 68) |
| Диапазон температур рабочей среды | от -40°C до +80°C |
| Присоединительные размеры вала | Ø28 мм, шлицы 8x32x6 |
| Фланец крепления | 4 отв. Ø14 мм на Ø180 мм |
Принцип работы шестеренного насоса
Принцип действия насоса шестеренного НШ32-10Д-3 основан на объемном вытеснении. В герметичном корпусе находятся две шестерни – ведущая (силовая) и ведомая. При вращении ведущей шестерни от вала привода, зубья, входя в зацепление, создают в зоне всасывания разрежение. Жидкость заполняет полости (впадины) между зубьями и корпусом и переносится вдоль стенок в область нагнетания. Там, при повторном зацеплении зубьев, объем полости уменьшается, что создает давление и вытесняет жидкость в напорную магистраль.
Ключевым преимуществом насоса шестеренного НШ32-10Д-3 является его высокая надежность и простота конструкции. Все движущиеся части смазываются самой перекачиваемой жидкостью, что исключает необходимость сложных систем смазки.
Қайран, бұл насос шестеренный НШ32-10Д-3 жұмыс істеп тұрғанда неге шуық қылмайды? Ол қазақшасыз істейді – тек шестернялардың ішінде!
Температурный режим, ресурс и условия эксплуатации
Эксплуатация насоса шестеренного НШ32-10Д-3 разрешена в широком температурном диапазоне от -40°C до +80°C, что позволяет использовать его в условиях казахстанской зимы и летней жары. Для продления срока службы рекомендуется поддерживать температуру масла в оптимальном рабочем диапазоне +15°C до +65°C.
Расчётный ресурс модели составляет не менее 5000 моточасов при соблюдении следующих условий:
- Применение гидравлических масел рекомендованного класса вязкости (ISO VG 32-68).
- Обеспечение чистоты рабочей жидкости на уровне не грубее 19/17/14 по стандарту ISO 4406.
- Своевременная замена фильтров и отсутствие кавитации в системе.
Сфера применения и совместимое оборудование
Насос шестеренный НШ32-10Д-3 является универсальным источником гидравлической энергии для широкого спектра отечественной и импортной техники, работающей в Казахстане:
- Сельскохозяйственная техника: тракторы МТЗ (Беларус), комбайны «Дон», «Вектор», «Acros», погрузчики и косилки.
- Дорожно-строительная техника: катки ДУ-31, асфальтоукладчики, автогрейдеры, экскаваторы-погрузчики.
- Грузовая и подъемная техника: автомобильные краны (КС), манипуляторы, гидравлические системы самосвалов КамАЗ и МАЗ.
- Промышленное оборудование: прессы, станки, ленточные конвейеры, испытательные стенды.
Трехсекционная конструкция позволяет одному насосу шестеренному НШ32-10Д-3 обслуживать одновременно, например, систему подъема кузова, гидроусилитель руля и привод дополнительного оборудования.
Состав ремкомплекта и часто заменяемые детали
Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы и детали, работающие в условиях высокого давления и трения. Для модели насос шестеренный НШ32-10Д-3 рекомендуем держать в запасе следующий набор запчастей:
| Наименование детали / ремкомплекта | Назначение | Типичные признаки износа |
|---|
| Комплект манжет и уплотнительных колец (сальников) | Герметизация вала и крышек | Подтекание масла по валу или в местах соединения секций. |
| Ведущая и ведомая шестерни | Основная рабочая пара насоса | Падение производительности, повышенный шум, падение давления. |
| Подшипники скольжения (втулки) | Опора вала и шестерен | Люфт вала, перегрев корпуса в зоне подшипников. |
| Распределительная пластина (торцевой диск) | Разделение зон всасывания и нагнетания | Падение КПД, внутренние утечки между полостями. |
| Уплотнительные прокладки между секциями | Герметизация межсекционного пространства | Внешние утечки в местах стыка секций корпуса. |
Габаритные и присоединительные размеры
Для корректного монтажа и замены старого насоса необходимо знать точные размеры. Насос шестеренный НШ32-10Д-3 имеет следующую присоединительную схему:
Приводной вал: диаметр 28 мм с шлицевым соединением (8 шлицов, наружный диаметр 32 мм, внутренний диаметр 26 мм). Фланец крепления к коробке отбора мощности или двигателю: 4 отверстия диаметром 14 мм, расположенные на окружности диаметром 180 мм.
Примеры типовых заказов и комплектации
Клиенты из Казахстана часто заказывают насос шестеренный НШ32-10Д-3 в составе готовых решений или с сопутствующим оборудованием:
- Для ремонта трактора: НШ32-10Д-3 + гидравлический фильтр ФГМ-40 + комплект прокладок.
- Для модернизации системы управления: НШ32-10Д-3 + трехсекционный золотниковый распределитель РПГ-32.
- Для сборки гидростанции: насос НШ32-10Д-3 + гидромотор МР-40 + бак и фильтр-заливная горловина.
При оформлении заказа на нашем сайте Gidro777.kz укажите модель вашей техники и назначение гидросистемы – наши специалисты помогут подобрать оптимальную комплектацию.
Часто задаваемые вопросы (FAQ) по насосу НШ32-10Д-3
Как выбрать подходящую модификацию насоса шестеренного для своего трактора?
Ключевыми параметрами выбора являются рабочий объем (подача), номинальное давление и направление вращения вала. Для большинства тракторов МТЗ и аналогов подходит именно насос шестеренный НШ32-10Д-3 с правым вращением. Для точного подбора сравните маркировку старого насоса или обратитесь к технической документации на вашу машину.
Какие сроки поставки и доставки насоса НШ32-10Д-3 в мой город?
Мы осуществляем быструю доставку со склада в Костанае по всему Казахстану. В города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск срок доставки составляет 1-3 рабочих дня. В отдаленные районы и другие страны СНГ доставка занимает 3-7 рабочих дней в зависимости от логистики.
Каковы условия эксплуатации насоса в условиях казахстанской зимы?
При температурах ниже -20°C рекомендуется использовать морозостойкие гидравлические масла класса ISO VG 22. Крайне важно проводить предпусковой прогрев системы на холостых оборотах в течение 5-10 минут перед началом работы под нагрузкой. Сам насос шестеренный НШ32-10Д-3 рассчитан на пуск при температуре масла до -40°C.
Совместим ли насос НШ32-10Д-3 с импортными гидравлическими системами на технике?
Да, при условии совпадения основных параметров: рабочего давления (до 160 бар), частоты вращения вала и типа рабочей жидкости (минеральное масло). Часто требуется лишь переходная плита (фланец) для крепления. Мы помогаем подобрать необходимые адаптеры.
Надежные гидравлические решения от казахстанского поставщика
Насос шестеренный НШ32-10Д-3 – это проверенное временем решение для отечественной и импортной техники, работающей в поле, на стройке или в карьере. Надежность, ремонтопригодность и доступность запчастей делают его оптимальным выбором для предприятий Казахстана. Бренд Гидротех, представленный на рынке СНГ, гарантирует высокое качество продукции и полное соответствие техническим требованиям.
Мы, как официальный поставщик, обеспечиваем не только поставку оригинального оборудования, но и полноценную техническую поддержку, помощь в подборе и консультации по монтажу. Все оборудование проходит предпродажную проверку и поставляется с гарантией. Чтобы купить насос шестеренный НШ32-10Д-3 или получить консультацию, оформите заказ через сайт или свяжитесь с нами через раздел Контакты.
