Описание и назначение насоса НШ12-8Д-3
Насос шестеренный НШ12-8Д-3 представляет собой современный двухсекционный гидравлический агрегат, специально разработанный для эффективного нагнетания минеральных масел в гидравлические системы мобильной и стационарной техники. Его ключевое преимущество — способность обеспечивать два независимых потока рабочей жидкости с различными давлениями из единого компактного корпуса. Эта особенность делает насос шестеренный НШ12-8Д-3 незаменимым компонентом в сложных гидроприводах, где требуется одновременное управление несколькими силовыми цилиндрами или исполнительными механизмами. Оборудование активно используется в сельском хозяйстве, строительной индустрии и дорожной технике, включая такие известные модели, как тракторы МТЗ, комбайны и фронтальные погрузчики.
Бренд Гидротех поставляет высококачественный насос шестеренный НШ12-8Д-3, который полностью соответствует стандартам ГОСТ и предназначен для эксплуатации в жестких условиях Казахстана. Его конструкция рассчитана на надежную работу при высоком рабочем давлении, а вал «Д»-исполнения обеспечивает повышенную долговечность. Насос шестеренный НШ12-8Д-3 также может успешно применяться в системах смазки промышленного оборудования, предотвращая преждевременный износ ответственных узлов трения.

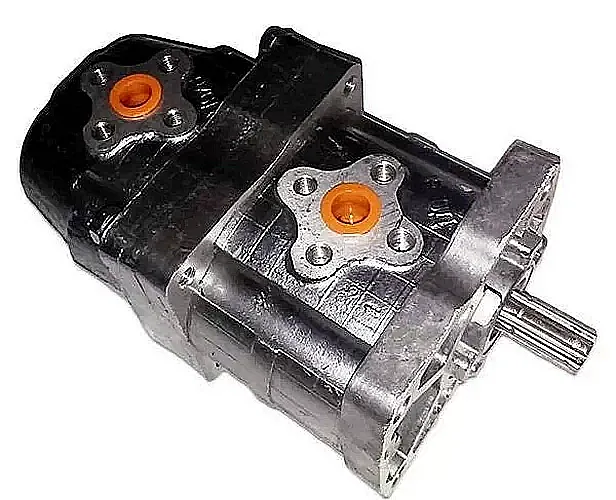

Внешний вид насоса НШ12-8Д-3: корпус, крепежные фланцы и шестишлицевой вал.
Условное обозначение модели НШ12-8Д-3
Маркировка НШ12-8Д-3 подробно расшифровывается, что помогает правильно подобрать агрегат под конкретные нужды:
НШ — указывает на тип изделия: Насос Шестеренный.
12 — условный размер или номинальная подача, объем секции, измеряемый в кубических сантиметрах.
8 — специфическая модификация или версия исполнения.
Д — тип вала: исполнение с шестишлицевым валом (Д — металфторопластовая втулка).
3 — серия или версия конструкции. Дополнительный индекс «Л» в маркировке (например, НШ12-8Д-3Л) указывает на левое направление вращения вала (по умолчанию применяется правое вращение). Понимание этой маркировки критически важно для корректного подбора насоса шестеренного НШ12-8Д-3 под существующую технику.
Габаритные размеры, вес и Код ТН ВЭД
Правильное планирование монтажа требует знания точных размеров оборудования. Насос шестеренный НШ12-8Д-3 обладает компактными габаритами и оптимальной массой.
Масса агрегата составляет 5,2 кг. Это позволяет производить его установку без применения специальных грузоподъемных механизмов. Присоединительные размеры стандартизированы под фланец ISO 5006, что обеспечивает простую интеграцию в большинство существующих гидравлических систем. Номенклатурный код для таможенного оформления (Код ТН ВЭД) — 8413.50.9000, что свидетельствует о принадлежности к группе насосов с рабочим объемом прочих.
Таблица габаритных и присоединительных размеров:
| Параметр | Значение |
|---|
| Приблизительные габариты (Д×Ш×В), мм | 210×145×115 |
| Масса, кг | 5,2 |
| Диаметр входного патрубка, мм | 16 |
| Диаметр выходного патрубка, мм | 12 |
| Расстояние между монтажными отверстиями, мм | 180×105 |
| Тип вала | 6-шлицевой (12×16×2,2 мм) |
Қазақстандық жол құрылысы барысында консультант сұрады: «Бұл машинаға қандай насос керек?». Жауап берді: «Сендерге насос шестеренный НШ12-8Д-3 керек, ол күшті және өмір сүреді – таудай берік!»
Технические характеристики и производительность
Основные технические параметры насоса шестеренного НШ12-8Д-3 определяют его область применения и эффективность. Данный агрегат создан для работы в условиях значительных нагрузок.
Рабочий объем каждой секции составляет 12 см³. Номинальное давление, при котором насос сохраняет заявленную производительность и ресурс, равно 16 МПа (примерно 160 атмосфер). Максимальная частота вращения вала ограничена 2500 об/мин, что позволяет согласовывать его работу с различными типами двигателей. Конструкция включает две независимые секции, что является ключевой особенностью модели.
Таблица технических характеристик:
| Параметр | Значение |
|---|
| Рабочий объем (подача), см³ | 12 |
| Номинальное рабочее давление, МПа | 16 |
| Максимальная частота вращения, об/мин | 2500 |
| Тип вала | 6-шлицевой, исполнение «Д» |
| Тип и количество секций | Две независимые шестеренные секции |
| Тип рабочей среды | Минеральные масла (ISO VG 32, 46) |
| Присоединительные размеры (фланец) | стандарт ISO 5006 |
| Масса, кг | 5,2 |

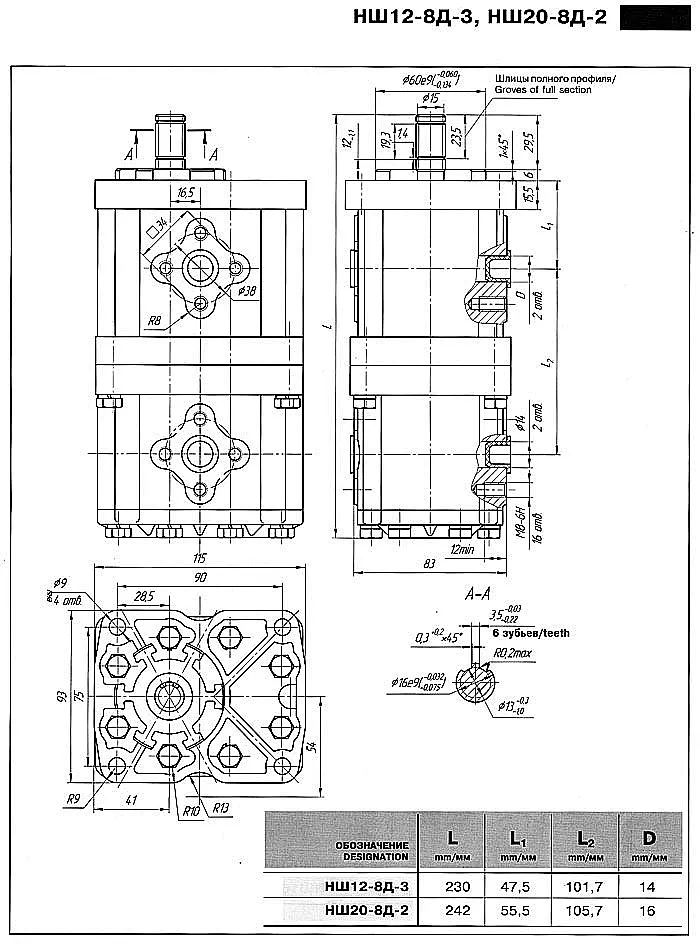

Схема подключения и габаритные размеры насоса НШ12-8Д-3 для монтажа.
Принцип работы двухсекционного шестеренного насоса
Насос шестеренный НШ12-8Д-3 функционирует по классическому принципу зацепления шестерен. При вращении вала, который соединяется с приводом двигателя, ведущая шестерня передает движение ведомой. В зоне зацепления зубьев создается разрежение, благодаря чему рабочая жидкость (масло) всасывается из гидробака через входной канал. Далее жидкость переносится в полостях между зубьями и корпусом к напорной магистрали, где при сновании зубьев вытесняется под давлением. Уникальность модели НШ12-8Д-3 заключается в наличии двух таких пар шестерен в одном корпусе. Это позволяет генерировать два независимых потока, которые могут использоваться для питания разных контуров: например, основного рабочего оборудования и системы управления или дополнительных гидроцилиндров. Такая схема подключения повышает эффективность и компактность всей гидравлической системы.
Температурный режим работы и ресурс
Надежность насоса шестеренного НШ12-8Д-3 подтверждается широким температурным диапазоном эксплуатации и значительным сроком службы. Агрегат способен стабильно работать в условиях от –40 °C до +80 °C, что делает его пригодным для использования в климатических зонах всего Казахстана, включая северные регионы и жаркие степи.
При соблюдении требований по чистоте рабочей жидкости (рекомендуемый класс фильтрации NAS 9) и использовании масел ISO VG 32 или 46, заявленный ресурс до первого капитального ремонта составляет не менее 3000 моточасов. Ключевым фактором такой долговечности является применение в исполнении «Д» металфторопластовых втулок, которые обладают высокой износостойкостью и низким коэффициентом трения. Также конструкция насоса предусматривает защиту от перегрузок и гидроударов.
Области применения и совместимое оборудование
Благодаря своей надежности и универсальности, насос шестеренный НШ12-8Д-3 нашел широкое применение в различных отраслях промышленности и сельского хозяйства Казахстана и стран СНГ.
Сельскохозяйственная техника: Тракторы МТЗ-80/82, МТЗ-1221, комбайны «Дон-1500», «Вектор», кормоуборочные комплексы.
Дорожно-строительная техника: Автогрейдеры, катки дорожные (например, ДУ-31), асфальтоукладчики, мини-погрузчики.
Погрузочно-разгрузочная техника: Фронтальные погрузчики (LG936L, «Владимирец»), вилочные погрузчики.
Карьерная и грузовая техника: Самосвалы (КамАЗ-6520, БелАЗ), автокраны (КС-55713), манипуляторы.
Промышленное оборудование: Прессы, станки, испытательные стенды, где требуется надежный источник гидравлической энергии.
Двухсекционная конструкция насоса шестеренного НШ12-8Д-3 особенно востребована в технике, где от одного силового агрегата необходимо запитать несколько независимых гидросистем.
Примеры заказа и комплектации
Наши клиенты из Казахстана часто заказывают насос шестеренный НШ12-8Д-3 для модернизации парка сельхозтехники и ремонта спецтехники. Например, сельхозпредприятие из Костанайской области приобрело партию насосов для восстановления работоспособности тракторов К-701. В заказ вошла модификация с левым вращением (НШ12-8Д-3Л) для специфической схемы подключения. Другая компания из Павлодара заказала несколько единиц для комплектации новых фронтальных погрузчиков. Все поставки были выполнены в согласованные сроки с предоставлением полного пакета документов и гарантии.
Для оформления заказа вы можете воспользоваться удобной формой на нашем сайте или связаться с менеджерами по телефону. Мы предлагаем не только поставку самого насоса шестеренного НШ12-8Д-3, но и сопутствующие компоненты: сальники, прокладки, уплотнительные кольца, а также совместимые шестерни и валы из ремкомплектов.
Габаритные и присоединительные размеры для монтажа
Для успешного монтажа насоса шестеренного НШ12-8Д-3 необходимо точно знать его присоединительные размеры. Конструкция насоса предусматривает фланцевое крепление по стандарту ISO 5006, что является общепринятым в отрасли.
Вал агрегата выполнен в виде 6-шлицевой конфигурации с размерами 12×16×2,2 мм, что обеспечивает надежное соединение с приводом. Входной патрубок для забора жидкости имеет диаметр 16 мм, а выходной (напорный) — 12 мм. Расстояние между центрами крепежных отверстий составляет 180 мм по одной оси и 105 мм по другой. Эти параметры позволяют легко произвести замену устаревших аналогов, таких как НШ32А-3 или НШ100Д, без серьезных переделок конструкции. Перед установкой рекомендуется свериться с паспортом оборудования.
Часто задаваемые вопросы (FAQ)
Ниже приведены ответы на наиболее частые вопросы о насосе НШ12-8Д-3 от наших клиентов в Казахстане.В чем основное преимущество двухсекционного насоса НШ12-8Д-3 перед обычным односекционным?
Главное преимущество — возможность питания двух независимых гидравлических контуров от одного привода. Это экономит место в моторном отсеке, упрощает кинематическую схему и часто снижает общую стоимость системы. Каждая секция насоса шестеренного НШ12-8Д-3 может работать со своим давлением и производительностью, что идеально подходит для сложной сельскохозяйственной и строительной техники.
Какой срок поставки насоса НШ12-8Д-3 в мой город в Казахстане?
Стандартный срок поставки в крупные города (Астана, Алматы, Шымкент, Караганда, Актобе) составляет 3-5 рабочих дней при наличии товара на складе. В отдаленные регионы срок может увеличиться до 7-10 дней. Мы осуществляем доставку надежными транспортными компаниями по всей территории Республики Казахстан, а также в страны СНГ.
Какие масла рекомендованы для работы с насосом НШ12-8Д-3 в условиях Казахстана?
Для большинства регионов и сезонов оптимальны минеральные гидравлические масла классов ISO VG 32 или ISO VG 46. Для зимней эксплуатации в северных областях рекомендуется использование масел с низкой температурой застывания, например, ISO VG 22. Главное условие — чистота масла и своевременная замена фильтров.
Совместим ли насос НШ12-8Д-3 с гидросистемой моего старого трактора или погрузчика?
Насос шестеренный НШ12-8Д-3 имеет стандартные присоединительные размеры (фланец ISO 5006) и широко используется как аналог для замены многих устаревших моделей. Однако для точного подтверждения совместимости необходимы данные о вашей технике: модель, год выпуска, тип существующего насоса. Наши специалисты готовы провести бесплатную консультацию по этому вопросу.
Надежный поставщик в Казахстане
Бренд Гидротех является проверенным поставщиком гидравлического оборудования на рынке Казахстана. Мы гарантируем оригинальное качество каждой единицы продукции, прямые поставки от производителя и комплексное сервисное обслуживание. Насос шестеренный НШ12-8Д-3 поставляется с полным пакетом документов и гарантией. Мы осуществляем оперативную доставку во все регионы страны: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие города и страны СНГ. Для наших постоянных клиентов действуют специальные условия и система скидок. Чтобы заказать насос шестеренный НШ12-8Д-3 или получить консультацию, перейдите в раздел Контакты или свяжитесь с нами через форму обратной связи.
