Радиально-поршневые насосы 50НР и 50НС для гидравлических систем высокого давления
Радиально-поршневые насосы 50НР и их секционные модификации 50НС представляют собой проверенное временем гидравлическое оборудование для работы в составе гидроприводов с давлением до 50 МПа. Эти радиально-поршневые насосы серий 50НР и 50НС отличаются высокой надежностью, значительным моторесурсом и отвечают строгим требованиям национальных стандартов, включая ГОСТ 17411-91. Именно это делает насосы 50НР и 50НС востребованными в тяжелой промышленности и машиностроении по всему Казахстану.
Насосы типов 50НР, 50НС относятся к нерегулируемым объемным гидромашинам. Они обеспечивают стабильную подачу рабочей жидкости, демонстрируя высокий коэффициент полезного действия, что является ключевым фактором для эффективной работы всего гидрооборудования.
Ключевые технические параметры насосов типов 50НР и 50НС
В серии представлены модели с различным рабочим объемом – от 4 до 63 см³ для стандартных исполнений. Это определяет их производительность (подачу), которая варьируется от 5,5 до 80 литров в минуту при номинальной частоте вращения вала 1500 об/мин. Все модификации радиально-поршневых насосов 50НР и 50НС рассчитаны на номинальное рабочее давление в 50 МПа с кратковременным пиковым значением до 63 МПа.
Области применения: гидравлические прессы, кузнечно-штамповочное оборудование, металлообрабатывающие станки, стенды для испытаний на прочность, крановое оборудование, технологические линии и другое промышленное оборудование, требующее создания значительных усилий. Радиально-поршневые насосы серии 50НР и 50НС особенно ценятся за способность работать в тяжелых режимах и при высоком давлении. Это ключевое преимущество делает насосы 50НР, 50НС лучшим выбором для модернизации и ремонта ответственных гидросистем.
Сравнение одноотводных и двухотводных моделей
В ассортименте представлены как классические одноотводные насосы типа 50НР, так и их секционные аналоги 50НС, которые конструктивно объединяют в себе радиально-поршневой насос высокого давления и пластинчатый насос (БГ12-42) низкого давления. Для секционных насосов 50НС характерно наличие двух напорных линий, что расширяет возможности построения сложных гидравлических схем. Модели с индексами "/2" (например, 50НС8/2) – это насосы с двумя независимыми радиально-поршневыми секциями.
| Основные параметры одноотводных насосов 50НР/НС |
| Модель по рабочему объему |
4 см³ |
6,3 см³ |
8 см³ |
10 см³ |
14 см³ |
16 см³ |
32 см³ |
63 см³ |
| Номинальная подача, л/мин |
5,5 |
8,6 |
11 |
13,2 |
19,3 |
22 |
44,1 |
80 |
| Давление на выходе, МПа (ном./макс.) |
50 / 63 |
| Диапазон температур рабочей жидкости, °C |
от +10 до +50 |
| Вес (без масла), кг (50НР / 50НС) |
19 / 23,5 |
19 / 23,5 |
24 / 28,5 |
33 / 37,5 |
33 / 37,5 |
39 / 43,5 |
39 / 43,5 |
77 / 81,5 |
Изображение: Внешний вид насоса 50НР с фланцевым креплением.
Схема габаритных и присоединительных размеров насоса 50НР для модификаций 4-32 см³.
Изображение: Внешний вид насоса 50НС с лаповым креплением.

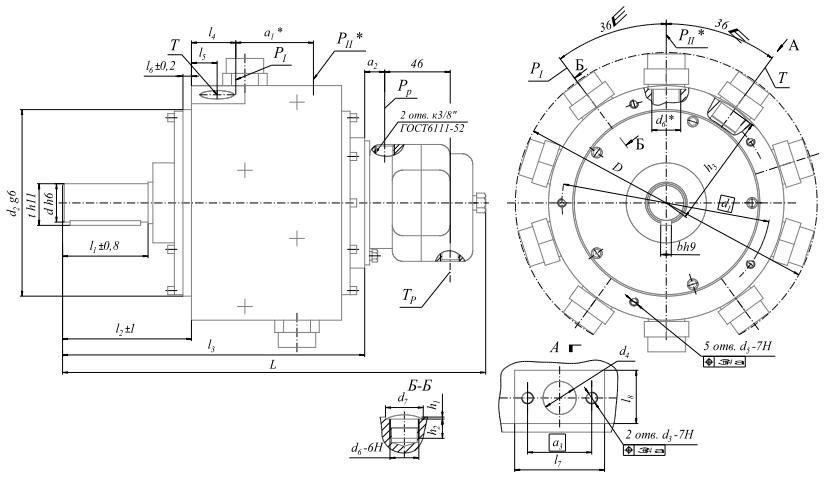

Чертеж с габаритными размерами секционного насоса 50НС для модификаций 4-32 см³.
Инженер просит ученика: «Принеси мне радиально-поршневой насос 50НР-8!». Ученик робко спрашивает: «А с правосторонним или левосторонним вращением?». Инженер в ответ: «Он должен работать, а не вращаться!» (көңіл көтеру үшін анекдот).
Рабочая жидкость, условия эксплуатации и ресурс
Для обеспечения долгого срока службы насосов серий 50НР, 50НС крайне важно использовать рекомендованные типы гидравлических масел и соблюдать режимы их фильтрации. Качество жидкости напрямую влияет на межремонтный ресурс.
- Тип рабочей среды: минеральные индустриальные масла, соответствующие классам вязкости ISO VG 32, 46, 68. Например, ВНИИ НП-403, ИГП-30, ИГП-38, Mobil DTE 25, Shell Tellus Oil 46.
- Диапазон вязкости: оптимальная рабочая вязкость 21–265 мм²/с (сСт).
- Температурный режим: температура масла в системе должна поддерживаться в пределах от +10°C до +50°C. Окружающая среда: от 0°C до +50°C для стандартных исполнений.
- Требования к чистоте: система должна быть оснащена фильтрами тонкой очистки. Для насосов 50НР – не грубее 40 мкм, для 50НС – не грубее 25 мкм. Общая чистота масла по ГОСТ 17216 – не ниже 14 класса.
При соблюдении всех условий эксплуатации и своевременном техническом обслуживании насосы типов 50НР и 50НС демонстрируют высокий ресурс, часто превышающий 8-10 тысяч моточасов.
Устройство и принцип работы радиально-поршневого насоса
Основу конструкции насоса 50НР составляет статорный блок с радиально расположенными цилиндрами-поршнями, которые приводятся в действие от эксцентрикового вала. При вращении вала поршни совершают возвратно-поступательное движение. При движении поршня от центра происходит всасывание жидкости из линии всаса через специальный клапан. При движении к центру – жидкость вытесняется в напорную магистраль.
Изображение: Разрез и схематическое устройство насоса.
Конструктивная схема, показывающая внутреннее устройство насоса 50НР для моделей с рабочим объемом 63 см³ и выше.
Секционный насос 50НС имеет более сложное устройство. Он объединяет на одном приводном валу радиально-поршневую секцию (насос высокого давления) и пластинчатую секцию (көлемдік сорғы – казах.). Последняя предназначена для питания сервосистем или создания предварительного подпора. Такая компоновка позволяет создавать двухпоточные гидросистемы с разными уровнями давления, что часто требуется в сложном технологическом оборудовании.

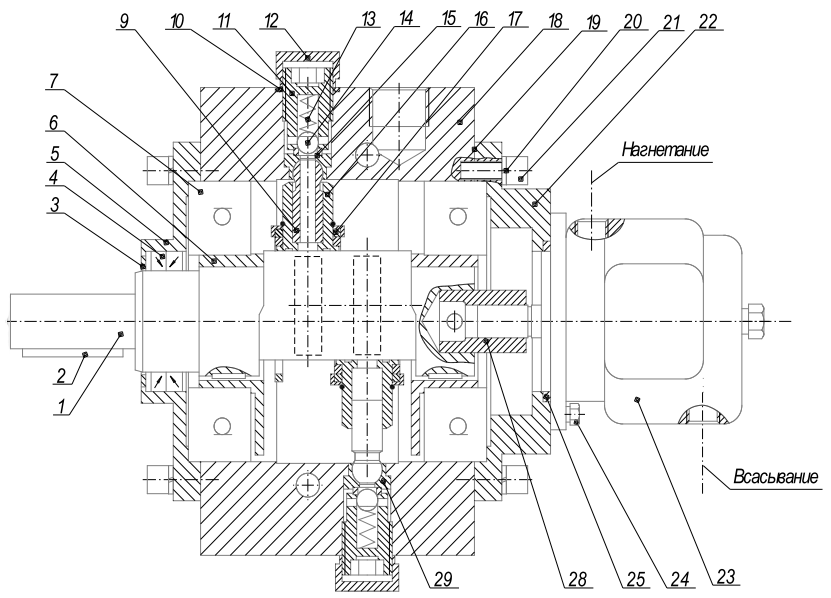

Чертеж в разрезе, показывающий устройство секционного насоса 50НС для модельного ряда 4-32 см³.
Структура условного обозначения и кода модели
Маркировка насосов 50НР, 50НС является логичной и позволяет точно определить его характеристики. Правильное чтение обозначения – ключ к правильному выбору и заказу. Рассмотрим на примере модели 50НС-10Л.К-УХЛ4:
| Позиция в обозначении |
Значение (на примере 50НС-10Л.К-УХЛ4) |
Расшифровка |
| 50Н |
50Н |
Насос, рассчитанный на давление 50 МПа. |
| 1-я буква |
С |
Тип: Р – радиально-поршневой; С – секционный (поршневой+пластинчатый). |
| Цифры после тире |
10 |
Рабочий объем поршневой части в см³. |
| Индекс после объема |
Л |
Направление вращения вала: без индекса – правое (со стороны привода), "Л" – левое. |
| Индекс через точку |
.К |
Тип крепления: без индекса – фланцевое, "К" – лаповое. |
| Климатическое исполнение |
УХЛ4 |
Категория размещения: УХЛ4 (умеренно-холодный климат), О4 (общеклиматическое), ПО4 (погружное для УХЛ4) и др. |
Условные графические обозначения насосов 50НР, 50НС для использования на принципиальных гидравлических схемах.
Габаритные размеры, вес и код ТН ВЭД
Габариты и масса насосов напрямую зависят от рабочего объема и модификации. Насосы типов 50НР и 50НС с малым рабочим объемом (4-16 см³) компактны и весят от 19 до 43,5 кг. Наиболее крупные и производительные модели, такие как 50НР-63, имеют массу до 81,5 кг для секционного исполнения. Все модели могут поставляться как с фланцевым, так и с лаповым креплением, что обеспечивает гибкость при монтаже на оборудование.
Код ТН ВЭД ЕАЭС для данной продукции, как правило, относится к группе 8413 – "Насосы жидкостные...". Точный код зависит от конкретных технических параметров и назначения, что важно для корректного таможенного оформления при импорте.
Ремонт и техническое обслуживание. Ремонтные комплекты
Конструкция насосов 50НР, 50НС предусматривает возможность восстановления работоспособности путем замены изношенных деталей. Наиболее частым узлом, требующим внимания, является пара трения поршень-цилиндр, а также подшипниковые узлы и уплотнения.
Типовой ремонтный комплект для насоса типа 50НР может включать:
| Наименование детали |
Назначение |
Признаки износа |
| Комплект поршней с уплотнениями |
Восстановление производительности |
Падение давления, увеличение внутренней утечки |
| Набор нагнетательных и всасывающих клапанов |
Обеспечение герметичности всасывания и нагнетания |
Шум при работе, пульсация подачи |
| Уплотнительные манжеты и кольца (сальники) |
Герметизация вала и корпусных соединений |
Внешние подтеки масла |
| Подшипники эксцентрикового вала |
Обеспечение плавности хода и восприятие радиальных нагрузок |
Люфт вала, повышенный шум и вибрация |
Для насосов 50НС дополнительно требуются ремкомплекты для пластинчатой секции. Подбор ремонтных деталей рекомендуется осуществлять по каталожным номерам конкретной модели насоса. Приобрести оригинальные запасные части и ремкомплекты для радиально-поршневых насосов 50НР и 50НС можно, обратившись к поставщику Гидротех.
Примеры оформления заказа
Для заказа необходимо указать полное условное обозначение насоса и требуемое количество. Вот примеры часто запрашиваемых моделей:
- Пример 1: «Насос гидравлический 50НР-10.К-УХЛ4» – это радиально-поршневой насос с рабочим объемом 10 см³, с лаповым креплением, правосторонним вращением, для эксплуатации в умеренно-холодном климате. Код ТН ВЭД уточняется.
- Пример 2: «Насос 50НС-16/2Л-ПО4» – секционный насос с двумя отводами поршневой части (рабочий объем 16 см³ на каждом), с левым вращением вала, погружного исполнения.
Чтобы уточнить цену и наличие, а также получить профессиональную консультацию по выбору моделей радиально-поршневых насосов 50НР или 50НС, свяжитесь с нашими специалистами через раздел Контакты или оставьте запрос через форму обратной связи.
Вопросы и ответы (FAQ) по эксплуатации и выбору насосов в Казахстане
Как правильно подобрать модель насоса 50НР или 50НС для замены в существующем оборудовании?
В первую очередь, определите модель старого насоса по шильдику. Обратите внимание на рабочее объем (цифры после букв), тип (Р или С), направление вращения и тип крепления. Так вы подберете прямую замену. Если старая маркировка не читается, замерьте подачу (л/мин), рабочее давление, посадочные размеры и направление вращения вала. Наши инженеры помогут подобрать аналог.
Какие сроки поставки насосов 50НР/50НС в города Казахстана?
Наиболее ходовые модели (такие как 50НР-10, 50НС-8) часто есть в наличии на складе в Костанае. Срок отгрузки в этом случае – 1-3 рабочих дня. Для менее распространенных модификаций срок поставки из центрального склада бренда Гидротех обычно составляет от 10 до 25 рабочих дней. Мы организуем доставку в ваш город любым удобным для вас способом.
Какое масло лучше использовать для насосов 50НС в условиях казахстанского климата с перепадами температур?
Для стабильной работы круглый год рекомендуется использовать всесезонные гидравлические масла с хорошими вязкостно-температурными характеристиками. Подходят масла ИГП-38 или их качественные импортные аналоги класса ISO VG 46. В зимний период, если гидросистема работает в неотапливаемом помещении, может потребоваться предварительный подогрев масла или использование зимнего сорта (ISO VG 32) с последующей заменой.
В чем главное отличие насоса 50НР от 50НС для обычного пользователя?
Главное отличие – в количестве напорных линий и функциональности. Насос 50НР имеет один выход высокого давления (50 МПа). Насос 50НС имеет два выхода: основной – высокого давления (50 МПа) от поршневой части, и дополнительный – низкого давления (до 6,3 МПа) от пластинчатой секции. 50НС применяется, когда в системе нужен дополнительный источник низкого давления, например, для питания гидроцилиндров управления или систем смазки.
Надежный поставщик гидравлического оборудования в Казахстане
Компания Гидротех является вашим надежным партнером в поставке качественных промышленных гидрокомпонентов. Мы специализируемся на предоставлении оригинальной продукции бренда Гидротех, включая полный модельный ряд радиально-поршневых насосов 50НР и 50НС. Наши ключевые преимущества – это глубокая экспертиза в области гидравлики, работа напрямую с производителем и ответственность за каждую поставку. Мы осуществляем доставку оборудования по всему Казахстану: в Нур-Султан (Астану), Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и в любые другие города республики. Также мы готовы организовать поставки в страны СНГ.
Если вам требуются надежные, производительные и долговечные насосы радиально-поршневых типов 50НР, 50НС, обращайтесь к нам. Мы поможем подобрать оптимальное решение для ваших задач, гарантируя техническую поддержку и доступные цены. Все необходимое для вашего гидропривода – от Гидротех!
