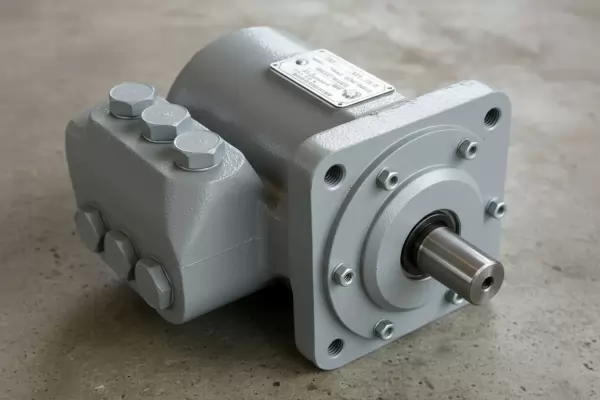

Серия радиально-поршневых насосов Н400, Н401, Н403 представляет собой классические, проверенные временем решения для стационарных гидравлических приводов и систем, где требуется стабильная подача рабочей среды под высоким давлением. Эти агрегаты, традиционно известные под маркой Гидротех, соответствуют строгим стандартам и предназначены для эксплуатации в широком спектре оборудования от промышленных прессов до специальной техники. Данные насосы сочетают в себе простоту радиально-поршневой конструкции, высокий коэффициент полезного действия и способность работать с минеральными маслами в умеренном и холодном климате.
Описание и основное назначение насосов серии Н400, Н401, Н403
Эксплуатационная сфера радиально-поршневых насосов Н400, Н401, Н403 охватывает стационарные гидравлические системы общего машиностроения. Их применяют в качестве источника рабочего давления в прессах, металлорежущих станках, технологическом оборудовании, в испытательных стендах, строительно-дорожной технике и крановых установках. Надежность этих узлов делает их предпочтительным выбором для оборудования, которое должно функционировать продолжительное время под значительной нагрузкой. Модели серии различаются рабочим объемом, номинальным давлением и производительностью, что позволяет инженерам и механикам подобрать оптимальный вариант для конкретной системы гидропривода.
| Параметр | Н400 (4 см³, 20 МПа) | Н401 (12.5 см³, 32 МПа) | Н403 (25 см³, 32 МПа) |
|---|
| Рабочий объем, см³ | 4 | 12.5 | 25 |
| Номинальная подача при 1500 об/мин, л/мин | 5.5 | 17.06 | 34.12 |
| Номинальное / Максимальное давление, МПа | 20 / 28 | 32 / 40 | 32 / 40 |
| Номинальная мощность, кВт | 2.2 | 10.5 | 21 |
| Габаритные размеры (Д х Ш х В) в мм* | ~270 х 180 х 180 | ~340 х 250 х 240 | ~380 х 270 х 260 |
| Масса без рабочей жидкости, кг | 14.5 | 37.5 | 47.5 |
*Точные присоединительные и габаритные размеры указаны на чертежах ниже.
Код ТН ВЭД для насосов серии Н400, Н401, Н403: 8413 50. Основной страной происхождения является Россия, а официальный поставщик на территории Республики Казахстан – бренд Гидротех.
Қазақша күлкі: Жас механик бастыққа: «Шеф, насос Н401 әрдайым жаңа қадамдар бастап, ұйықтайды». Бастық жауап береді: «Бұл радиалды-поршеньді емес, ол – эксцентрик!»
Детальный анализ технических характеристик и параметров
| Технический параметр | Н400У, Н400Е, Н400Р | Н401У, Н401Е, Н401Р | Н403У, Н403Е, Н403Р |
|---|
| Диапазон рабочих частот вращения, об/мин | Минимальная: 960; Номинальная: 1500; Максимальная: 1500 |
| Рабочее давление на входе, МПа | 0.005 |
| Общий коэффициент подачи (объемный КПД), % | Более 91 |
| Полный КПД насоса, % | Более 32 | Более 85 |
| Ресурс (90% надежности), часов | Более 7500 | Более 4000 |
| Уровень звукового давления, дБА | 82 | 83 | 84 |
| Климатическое исполнение | У – умеренный климат; Е – холодный климат; Р – реверсивное вращение. |
| Тип рабочей среды (масло) | Минеральное масло (например, Тп-22 по ГОСТ 9972-74). Рекомендуемая вязкость: 17–213 мм²/с (сСт) при рабочей температуре. |
| Температурный режим рабочей среды | Оптимальная работа в диапазоне от +10°C до +50°C. Качество фильтрации: не грубее 14-го класса чистоты (ГОСТ 17216-71) с тонкостью фильтрации не более 40 мкм. |
| Основные присоединительные размеры | Фланцевое крепление, стандартная шпоночная посадка на вал. Напорный и всасывающий патрубки с резьбовым соединением. |
Принцип работы и устройство радиально-поршневого насоса

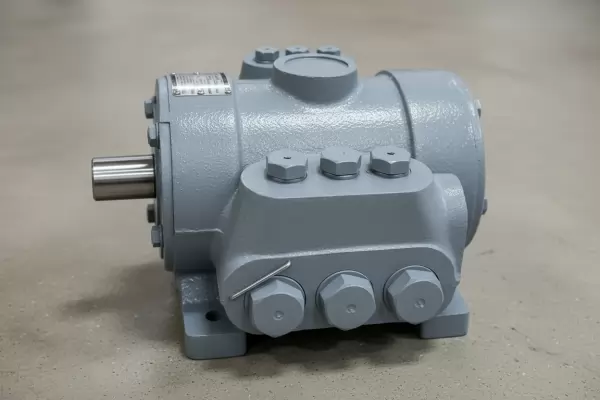

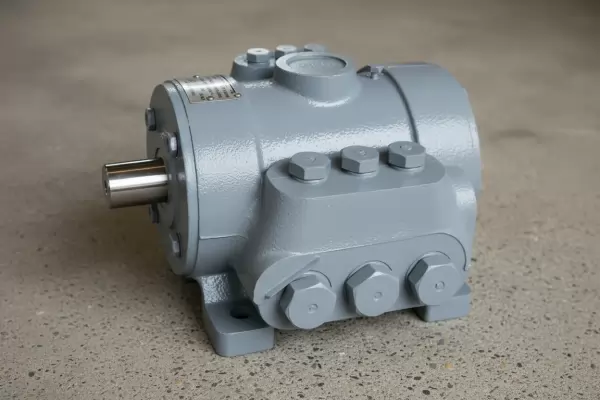

В основе работы насоса радиально-поршневого Н400, Н401, Н403 лежит проверенная схема. Внутри корпуса расположен вал с тремя эксцентриками (смещенными относительно оси вращения кулачками). На эти эксцентрики опираются поршни, расположенные в радиальных цилиндрах. При вращении приводного вала эксцентрики заставляют поршни совершать возвратно-поступательные движения. В фазе всасывания объем рабочей камеры цилиндра увеличивается, и масло засасывается из системы через впускной клапан. В фазе нагнетания поршень вытесняет масло через нагнетательный (напорный) клапан в гидролинию. Конструкция включает гидростатические опоры (подпятники) для разгрузки вращающихся частей, что повышает ресурс и снижает износ. Именно такая компоновка обеспечивает агрегатам серии Н400, Н401, Н403 стабильность подачи и способность создавать и поддерживать высокое давление в системе.
Условное обозначение (шифр) модели
Маркировка каждого агрегата содержит всю необходимую информацию для его идентификации:
Н4 ХХ ХХХ Х
1. Н4 – серия радиально-поршневых насосов.
2. ХХ – обозначение исполнения по рабочему объему и давлению: 00 (4 см³, 20 МПа), 01 (12.5 см³, 32 МПа), 03 (25 см³, 32 МПа).
3. ХХХ – климатическое исполнение и категория размещения: например, УХЛ для умеренного и холодного климата.
4. Х – дополнительная буква исполнения: Р – реверсивный насос (направление вращения может быть изменено).
Габаритные и присоединительные чертежи
Для точного монтажа и подведения коммуникаций используйте следующие чертежи. Каждый из них содержит все необходимые посадочные, крепежные и присоединительные размеры.

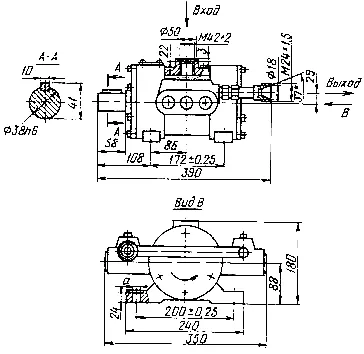

Рис. 1. Чертеж модели радиально-поршневых насосов Н400 с указанием всех монтажных размеров.

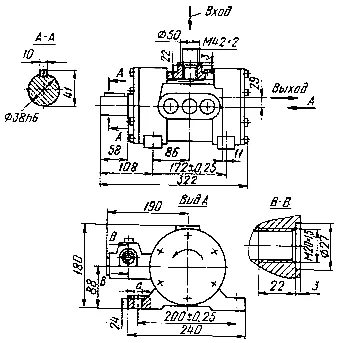

Рис. 2. Чертеж модели радиально-поршневых насосов Н401 с указанием всех монтажных размеров.

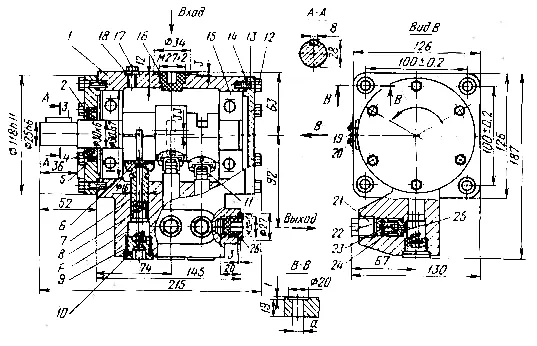

Рис. 3. Чертеж модели радиально-поршневых насосов Н403 с указанием всех монтажных размеров.
Применение на оборудовании и типовой ремкомплект
Насосы данной серии устанавливаются на:
Прессы: гидравлические, кривошипно-коленчатые.
Станки: кузнечно-прессовое оборудование, металлорежущие станки с ГПУ.
Технологические линии: оборудование для производства строительных материалов, литейные машины.
Испытательные стенды: для проверки прочности, герметичности.
Спецтехника: гидравлические приводы кранов, манипуляторов.
| Типовые запасные части и ремкомплекты для насосов Н400, Н401, Н403 |
|---|
| Наиболее часто заменяемые детали: | Типовой состав ремкомплекта (РК): |
- Комплект поршней с уплотнениями (сальники, манжеты).
- Впускные и нагнетательные клапаны (шарики, пружины, седла).
- Уплотнения вала (сальники).
- Подшипники эксцентрикового вала.
- Уплотнительные прокладки фланцев и крышек. | - Полный комплект уплотнений (прокладки, кольца, манжеты).
- Комплект клапанной группы (шарики, пружины, седла – на все цилиндры).
- Сальник вала.
- Прокладка корпусная.
- Крепежные элементы (при необходимости). |
Пример оформления заказа
Для заказа укажите точную маркировку насоса в соответствии с условным обозначением. Примеры готовых позиций заказа:
- Насос радиально-поршневой Н401-УХЛ4 – для системы с высоким давлением в умеренном климате.
- Насос Н400-УХЛ3Р – реверсивная модель малой производительности.
- Насос Н403-Т3 – для работы в тропическом климате.
Для уточнения наличия, получения консультации по подбору и оформления заказа вы можете воспользоваться формой обратной связи или связаться с нами через раздел Контакты.
Важные вопросы и ответы для покупателей из Казахстана
Как правильно подобрать модель насоса Н400, Н401 или Н403 для замены в существующем гидроприводе?
Основными критериями являются рабочее давление системы, требуемая производительность (подача в л/мин) и рабочий объем. Сравните параметры вашего оборудования с характеристиками насосов: Н400 (до 20 МПа, 5.5 л/мин), Н401 (до 32 МПа, 17 л/мин), Н403 (до 32 МПа, 34 л/мин). Также обратите внимание на климатическое исполнение (У, Т, Е) и направление вращения вала.
Какие сроки доставки насосов в города Казахстана, например, в Караганду или Усть-Каменогорск?
Мы осуществляем оперативную доставку со склада в Костанае по всей территории РК. В крупные города (Астана, Алматы, Шымкент, Караганда, Актобе) товар поступает в течение 3-7 рабочих дней. В более отдаленные регионы и Усть-Каменогорск срок может увеличиться до 10-14 дней. Точный расчет сроков и стоимости доставки предоставляется при оформлении заказа.
Какие масла и какое обслуживание рекомендуются для долговечной работы насоса?
Используйте минеральные масла типа Тп-22, И-40А, ВМГЗ, соответствующие ГОСТ. Критически важно поддерживать чистоту рабочей жидкости: обязательна установка всасывающего фильтра тонкостью не более 40 мкм и поддержание чистоты масла не грубее 14-го класса. Регулярно контролируйте уровень масла в баке, отсутствие подсоса воздуха и перегрев.
Где можно приобрести оригинальные запасные части и ремкомплекты для насосов этой серии?
Как официальный поставщик бренда Гидротех в Казахстане, мы предлагаем полный спектр оригинальных запасных частей и ремкомплектов для серии Н400, Н401, Н403. Вы можете заказать как отдельные детали (поршни, клапаны, сальники), так и готовые ремонтные наборы для планового обслуживания и восстановления работоспособности насоса.
Поставки и доставка по Казахстану и СНГ от бренда Гидротех
Бренд Гидротех является надежным поставщиком промышленных компонентов на рынке Казахстана и гарантирует качество всей поставляемой продукции. Мы обеспечиваем поставку оригинальных радиально-поршневых насосов Н400, Н401, Н403 напрямую со склада в Костанае, что позволяет минимизировать сроки ожидания для наших клиентов. Доступна доставка во все регионы Республики Казахстан, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города, а также в страны СНГ. Наши специалисты готовы оказать квалифицированную техническую поддержку и помощь в подборе оборудования.
