Надежные и производительные шестеренные насосы серии НШ являются сердцем множества гидравлических систем на производстве, в сельском хозяйстве и строительстве. Одна из самых популярных моделей — это насос НШ 63Г3 4, который зарекомендовал себя благодаря своей неприхотливости, долговечности и стабильной производительности. В этой статье мы подробно расскажем о его технических особенностях, областях применения и поможем выбрать подходящую модификацию для ваших задач. Мы, компания Гидротех, являемся поставщиком качественной гидравлической техники напрямую от производителя и осуществляем поставки насосов НШ 63Г3 4 по всему Казахстану.
Описание и назначение

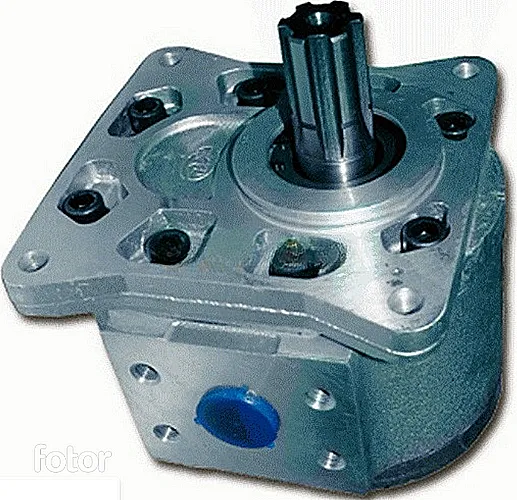

Вид шестеренного насоса НШ 63Г3 4 сбоку, присоединительный фланец и выходной вал.
Насос НШ 63Г3 4 относится к классу нерегулируемых шестеренных гидравлических насосов с внешним зацеплением колес. Это классическая, проверенная десятилетиями конструкция, обеспечивающая подачу жидкости под постоянным рабочим давлением. Основное назначение агрегата — создание потока рабочей жидкости в гидравлических системах стационарного и мобильного оборудования. Его ключевые преимущества: простота конструкции, высокая надежность и доступная стоимость эксплуатации.
Технические характеристики
Технические параметры насоса НШ 63Г3 4 определяют сферу его эффективного применения. Модель рассчитана на работу в широком диапазоне условий.
| Параметр |
Значение |
Примечание |
| Рабочее давление, номинальное |
до 16 МПа (160 кгс/см²) |
Допускаются кратковременные пиковые значения |
| Диапазон рабочих температур |
от -40 °C до +90 °C |
Для минеральных масел общего назначения, МГЕ, АМГ |
| Тип рабочей среды |
Минеральные масла (И-40А, И-30А), АМГ-10, МГЕ-46V, вязкостью 16…110 мм²/с |
Не рекомендуется использовать с огнестойкими и водосодержащими жидкостями без консультации |
| Присоединительные размеры (А-лин. размер) |
См. таблицу габаритов |
Фланец с 4 крепежными отверстиями |
| Масса (приблизительно) |
От 5 до 15 кг в зависимости от модификации |
Корпус из алюминиевого сплава |
| Производительность / Рабочий объем |
От 63 до 200 см³/об (в зависимости от кода) |
Номинальная производительность при номинальной частоте вращения |
| Код ТН ВЭД |
8413 50 |
Гидравлические силовые насосы |
Принцип работы насоса НШ 63Г3 4
Принцип действия шестеренного насоса НШ 63Г3 4 основан на герметичном зацеплении двух шестерен (ведущей и ведомой), помещенных в плотно прилегающий корпус. При вращении, зубья шестерен захватывают жидкость из зоны всасывания и переносят ее вдоль стенок корпуса к зоне нагнетания. В зоне нагнетания зубья входят в зацепление, вытесняя жидкость в напорную магистраль под заданным давлением. Отсутствие подвижных клапанов и простота конструкции делают насос НШ 63Г3 4 чрезвычайно надежным и ремонтопригодным узлом.
Қалайсың? – деп сұрады механик сервистегі инженерден сырттай қалған шестереналы Насос НШ 63Г3 4-тен. «Жақсы, – деп жауап берді насос, – басым бар, бірақ айналдырушыны іздеймін!»
Условное обозначение (расшифровка маркировки)
Маркировка насоса НШ 63Г3 4 расшифровывается следующим образом:
НШ — насос шестеренный.
63 — номинальный рабочий объем (в см³ за один оборот вала).
Г3 — модификация по давлению и исполнению.
4 — исполнение по частоте вращения и присоединению (обычно указывает на направление вращения, тип вала и крепежа).
Выбор конкретной модификации по рабочему объему (от 63 до 200 см³/об) зависит от требуемой подачи жидкости и мощности привода.
Габаритные и присоединительные размеры
Конструкция шестеренного насоса предусматривает несколько вариантов рабочих объемов, что отражается на его габаритах. Основные присоединительные размеры стандартизированы для упрощения монтажа на двигатели и рамы. Ниже приведена таблица ключевых размеров для разных моделей насосов серии НШ 63Г3.
Чертеж с габаритными размерами насоса НШ 63Г3 4 для правильного монтажа.
| Код рабочего объема |
63 |
71 |
80 |
90 |
100 |
112 |
125 |
140 |
150 |
160 |
170 |
180 |
190 |
200 |
| Размер А |
мм |
147 |
149.5 |
153 |
156.5 |
180 |
184.5 |
189 |
194.5 |
218 |
221.5 |
225.5 |
229 |
232.5 |
236 |
| Размер С |
мм |
73.65 |
75.1 |
76.65 |
78.4 |
90 |
92.25 |
94.5 |
97.25 |
109 |
110.75 |
112.75 |
114.5 |
116.25 |
118 |
| Размер D |
мм |
32 |
40 |
60 |
| Размер ExE1 |
мм |
42,88x77,77 |
78x78 |
Для всех модификаций насоса НШ 63Г3 4 характерно фланцевое крепление и наличие приводного вала со шлицевым или шпоночным соединением.
 |
 |
| Насос НШ 63Г3 4 со стороны гидравлических портов: всасывающий и напорный. |
Внутреннее устройство шестеренного насоса НШ серии. |
Область применения и оборудование
Насос НШ 63Г3 4 широко используется в различных отраслях промышленности и сельского хозяйства Казахстана. Его стабильная производительность и способность работать в условиях перепадов температур делают его универсальным решением.
Основные области применения:
- Гидроприводы станочного оборудования (прессы, ножницы, гибочные станки).
- Гидравлические системы мобильной техники (самосвалы, экскаваторы, погрузчики) в качестве вспомогательного насоса.
- Маслостанции и гидросистемы промышленного назначения.
- Сельскохозяйственная техника (гидравлика комбайнов, тракторов, косилок).
- Дорожно-строительная техника (аэродромные, автодорожные машины).
Выбирая насос НШ 63Г3 4, важно убедиться, что его рабочий объем и создаваемое давление соответствуют параметрам вашей гидросистемы. Специалисты компании Гидротех помогут подобрать оптимальную модель.
Температурный режим и срок службы
Стандартный насос НШ 63Г3 4 рассчитан на работу в диапазоне температур рабочей жидкости от -40°C до +90°C. Соблюдение рекомендованного температурного режима и использование масел соответствующей вязкости — ключевые факторы долговечности агрегата. Средний ресурс насоса при правильной эксплуатации, своевременной замене фильтров и использовании качественного масла может составлять несколько тысяч моточасов. На ресурс напрямую влияют чистота рабочей жидкости, отсутствие кавитации на всасывании и поддержание номинального давления в системе.
Комплект поставки и запчасти
Оригинальный насос НШ 63Г3 4 поставляется в индивидуальной упаковке, защищающей от влаги и механических повреждений. В базовый комплект входит сам насос и паспорт изделия. При необходимости можно заказать ремкомплект, который продлит срок службы агрегата.
Наиболее подверженные износу детали и запчасти:
- Пара шестерен (ведущая и ведомая) — основной рабочий орган.
- Комплект уплотнений (манжеты, сальники).
- Распределительная пластина (фторопластовая или металлическая).
- Подшипники скольжения.
Примеры заказа
Для заказа насоса необходимо определиться с требуемым рабочим объемом (кодом в спецификации), направлением вращения вала (правое/левое) и типом присоединительного фланца. Например, типовой заказ может выглядеть так: «Насос НШ 100Г3 4 левого вращения». Наши менеджеры уточнят все параметры и организуют быструю отправку товара. Чтобы уточнить наличие и получить консультацию, вы всегда можете использовать форму обратной связи на сайте или связаться с нами через раздел Контакты.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать нужную модификацию насоса НШ 63Г3 4?
Ключевые параметры для подбора: требуемый рабочий объем (производительность в литрах в минуту) и номинальное рабочее давление в вашей гидросистеме. Также важно учитывать присоединительные размеры (фланец, вал) и направление вращения вала (должно соответствовать приводу). Мы рекомендуем предоставить нашим специалистам модель вашего оборудования или его технический паспорт для точного подбора.
Какие сроки поставки насоса в мой город в Казахстане?
Стандартные сроки поставки составляют от 3 до 10 рабочих дней, в зависимости от вашего города и наличия конкретной модификации на складе в Костанае. Мы осуществляем доставку во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Точные сроки уточняйте у менеджера при оформлении заказа.
С какими рабочими жидкостями совместим насос НШ 63Г3 4?
Насос предназначен для работы на минеральных маслах марок И-40А, И-30А, а также на аналогичных по вязкости жидкостях АМГ-10 и МГЕ-46V. Использование водосодержащих, огнестойких или агрессивных жидкостей может потребовать особых уплотнений и согласования с производителем. Неправильный выбор рабочей среды сокращает срок службы насоса.
Какой ресурс у насоса и можно ли его отремонтировать?
Ресурс насоса НШ 63Г3 4 при соблюдении всех условий эксплуатации (чистота масла, температура, давление) очень высок и может превышать 5000 моточасов. Конструкция насоса является ремонтопригодной. В случае износа основных деталей (шестерни, уплотнения) возможна замена запчастей из ремкомплекта, что значительно дешевле покупки нового агрегата. Наша компания предоставляет информацию по наличию ремкомплектов и оказывает техническую поддержку.
Завершение
Шестеренный насос НШ 63Г3 4 от бренда Гидротех — это надежное и экономичное решение для вашей гидравлической системы. Мы поставляем только проверенную продукцию, обеспечивая полную техническую поддержку и консультации по подбору. Доставка осуществляется по всему Казахстану оперативно и с соблюдением всех требований к транспортировке. Для оптовых покупателей и постоянных клиентов действуют специальные условия. Обращайтесь в компанию Гидротех — ваш надежный партнер в сфере гидравлического оборудования в Казахстане.
