Блок подготовки воздуха П-Б16.31

Надежная и комплексная подготовка сжатого воздуха — залог долговечной и стабильной работы любого пневматического оборудования. Именно эту задачу решает блок подготовки воздуха П-Б16.31, представляющий собой сбалансированный агрегат для фильтрации, регулировки давления и смазки воздушного потока. Данная модель широко востребована на промышленных предприятиях Казахстана для обеспечения чистоты и заданных параметров воздуха в пневмоприводах станков, автоматических линий и другого технологического оборудования.

Описание и назначение блока П-Б16.31

Блок подготовки воздуха П-Б16.31 — это готовый к подключению узел (FRL-блок), который монтируется непосредственно после компрессора в пневмолинии. Его основное назначение — подготовка сжатого воздуха до состояния, пригодного для питания пневмоцилиндров, пневмомоторов, инструмента и управляющей арматуры. Функционально пневмоблок П-Б16.31 выполняет несколько критически важных операций: очистку от влаги и механических примесей, точное редуцирование (снижение и стабилизацию) давления, а также дозированную подачу смазочного масла в воздушный поток для снижения износа движущихся частей пневмооборудования.

Принцип работы и состав

Сжатый воздух поступает на вход блока, где сначала проходит через шаровой вентиль для ручного отключения линии. Далее поток направляется в фильтр-влагоотделитель, который закручиванием воздуха отделяет конденсат и крупные частицы, собирая их в прозрачный резервуар для последующего ручного или полуавтоматического слива. Очищенный воздух поступает на редукционный клапан (регулятор давления), где оператор вручную задает требуемое рабочее давление в системе, контролируя его по встроенному манометру. Блок ПБ 16.31 также оснащен маслораспылителем (лубрикатором), который дозированно добавляет масляный туман в воздух для смазки всех downstream-компонентов. В конструкции также предусмотрены реле давления для подачи электрического сигнализатора и предохранительный клапан.

Жұмысшы жетекшіден сұрайды:
— Бұл бауырлы блок подготовки воздуха неге осындай ауыр?
Жетекші:
— Өйткені ол барлық киын жұмысты өз мойнына алады — сығылған ауаны тазартады, қысымды төмендетеді, тіпті майлайды да!

Технические характеристики

Технические параметры блока подготовки воздуха П-Б16.31 обеспечивают его применение в широком спектре промышленных задач.

Габаритные и присоединительные размеры

Габариты и посадочные размеры пневмоблока ПБ 16.31 стандартизированы для удобства монтажа на стену или прямо на оборудование.

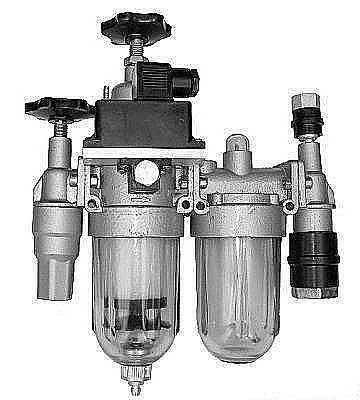

Внешний вид блока ПБ16.31: манометр, регулятор давления, фильтр и лубрикатор.

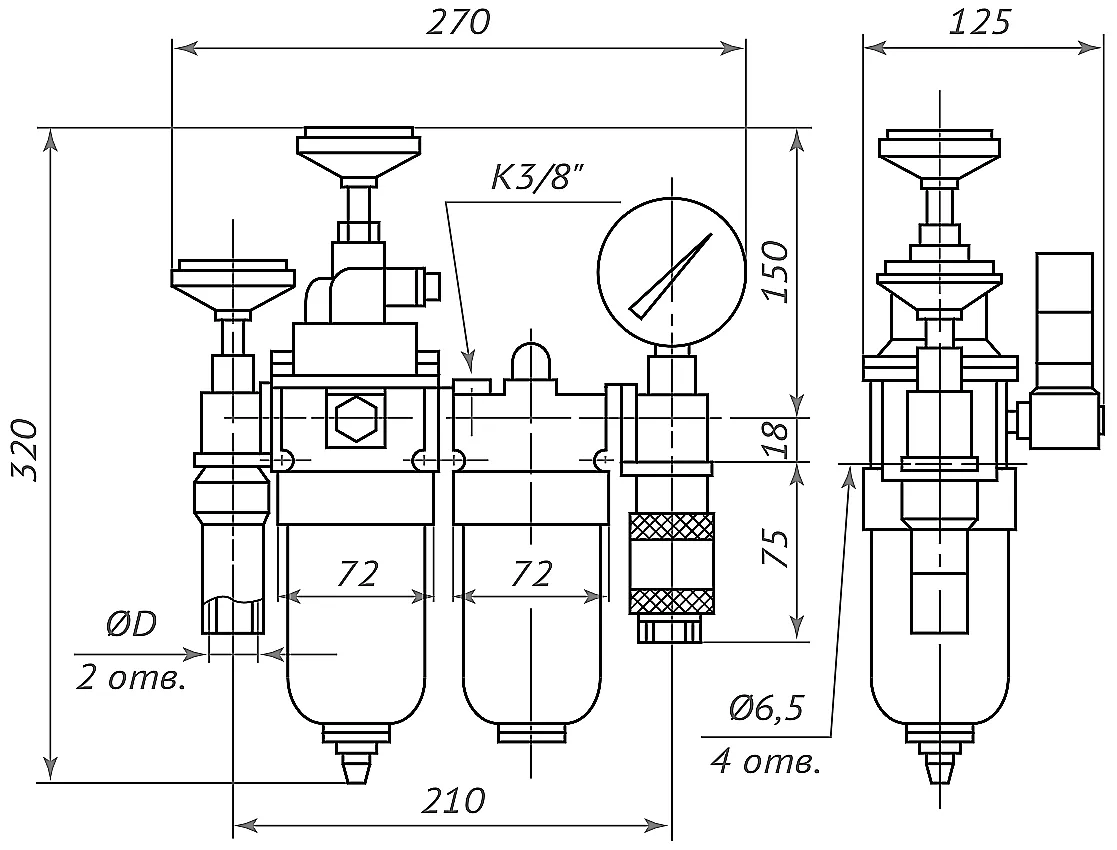

Схематическое изображение и деталировка компонентов блока подготовки воздуха.

Температурный режим и область применения

Блок подготовки воздуха П-Б16.31 предназначен для работы в условиях окружающей среды от +5°C до +60°C. Рабочей средой является сжатый воздух, неагрессивный по отношению к материалам блока (алюминиевый сплав, техническая пластмасса, эластомеры). При соблюдении условий эксплуатации и регулярном техническом обслуживании (слив конденсата, долив масла) срок службы изделия составляет не менее 5-7 лет. Этот пневмоблок подготовки воздуха применяется на станкостроительных заводах, в пищевой промышленности, на упаковочных и сортировочных линиях, в деревообрабатывающих цехах — везде, где требуется чистый, стабильный по давлению и смазанный воздух.

Расшифровка условного обозначения и примеры заказа

П-Б16.31: П — пневмоблок; Б — блок подготовки; 16 — условный проход в мм; 3 — исполнение с функцией смазки (лубрикатором); 1 — версия конструкции. Таким образом, блок П-Б16.31 является полным решением «фильтр-редуктор-лубрикатор-манометр». Для заказа необходимо указать полное обозначение модели и требуемое количество. Наша компания также поставляет сопутствующие комплектующие: сменные фильтрующие элементы, масло для лубрикаторов и ремкомплекты уплотнений. Чтобы оформить заявку, воспользуйтесь формой обратной связи.

Ремкомплект и часто заменяемые детали

Для поддержания работоспособности блока подготовки воздуха П-Б16.31 рекомендуется периодически заменять расходные элементы.

Часто задаваемые вопросы (FAQ)

Преимущества покупки у официального поставщика

Выбирая блок подготовки воздуха П-Б16.31 от бренда «Гидротех», вы получаете сертифицированное изделие, полностью соответствующее заявленным техническим характеристикам. Мы гарантируем качество продукции, предоставляем полный пакет документов и обеспечиваем техническую поддержку. Наша компания осуществляет оперативную доставку по всему Казахстану: в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города, а также в страны СНГ. Все вопросы по подбору, заказу и эксплуатации пневмоблока ПБ 16.31 можно задать через раздел Контакты нашего сайта.
