Компактные пневмоцилиндры двухстороннего действия КЦ55

Компактные пневмоцилиндры двухстороннего действия серии КЦ55 — это специализированные исполнительные устройства, спроектированные для применения в условиях ограниченного монтажного пространства на предприятиях Казахстана. Их ключевая особенность — способность создавать значительное усилие при минимальных занимаемых площадях, что делает их незаменимыми в современных системах автоматизации, станкостроении и производстве упаковочного оборудования.

Назначение и описание серии КЦ55

Серия компактных пневмоцилиндров двухстороннего действия КЦ55 разработана для выполнения точных и быстрых линейных перемещений в механизмах зажима, фиксации, подачи и позиционирования. Благодаря конструкции с двухсторонним штоком, усилие передаётся одинаково эффективно в обоих направлениях — как при выдвижении, так и при втягивании. Это позволяет использовать их в сложных кинематических схемах без потери мощности. Основная область применения данных цилиндров — это станки с ЧПУ, сборочные автоматизированные линии, манипуляторы и прессы, где точность и надёжность имеют решающее значение. Таким образом, компактные пневмоцилиндры двухстороннего действия КЦ55 служат настоящими "рабочими лошадками" в промышленной автоматизации.

Принцип работы

Работа компактного пневмоцилиндра двухстороннего действия КЦ55 основана на преобразовании энергии сжатого воздуха в механическое линейное движение. При подаче воздуха в поршневую полость поршень вместе со штоком выдвигается, создавая толкающее усилие. При подаче сжатого воздуха в штоковую полость (полость со стороны штока) поршень втягивается, создавая тянущее усилие. Управление подачей воздуха осуществляется с помощью пневмораспределителей, что обеспечивает полный контроль над циклом работы. Эта конструкция гарантирует высокую скорость срабатывания и стабильность хода, что крайне важно для технологических операций, требующих высокой цикличности.

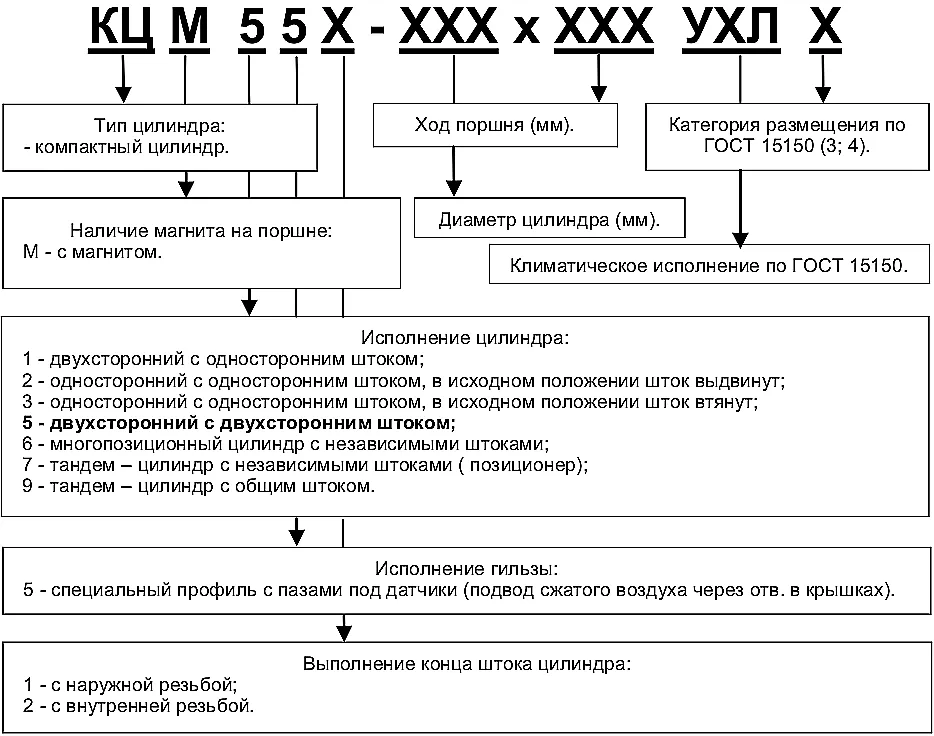

Структура условного обозначения для подбора модели цилиндра.

Технические характеристики и параметры выбора

Выбор конкретной модели компактных пневмоцилиндров двухстороннего действия КЦ55 осуществляется на основе ключевых параметров: диаметра цилиндра, рабочего хода и типа присоединения. От диаметра напрямую зависит создаваемое усилие, а ход определяет величину перемещения.

Температурный режим эксплуатации серии КЦ55, как того требуют условия казахстанских производств, позволяет работать как в отапливаемых цехах, так и в помещениях с нестабильным отоплением. Для увеличения срока службы компактных пневмоцилиндров двухстороннего действия КЦ55 критически важно использовать подготовленный сжатый воздух: очищенный от влаги, пыли и масляных паров с помощью фильтров-влагоотделителей. При соблюдении этих условий ресурс цилиндров составляет несколько миллионов рабочих циклов.

Жұмыс барысында пневмоцилиндрге қарап, инженер серігіне:
— Бұл компактные пневмоцилиндры двухстороннего действия КЦ55 шынымен де екі жақты жұмыс істей ме?
— Иә, бірақ оның жалғыз кемшілігі бар: ол ешқашан өзі туралы шешім қабылдай алмайды — әрқашан сырттан басқару керек!

Габариты и конструктивные особенности

Главное преимущество компактных пневмоцилиндров двухстороннего действия КЦ55 — минимальные размеры при высокой мощности. Они изготавливаются из износостойкого алюминиевого сплава, что обеспечивает малый вес и коррозионную стойкость. Конструкция с двойным штоком обеспечивает повышенную устойчивость к боковым нагрузкам и исключает проворачивание штока.

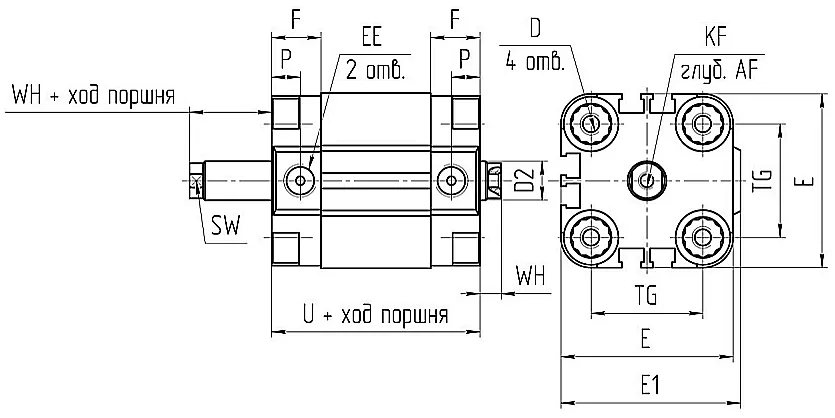

Конструктивный чертёж с указанием всех монтажных и присоединительных размеров.

Сводная таблица габаритных и присоединительных размеров КЦ55

Вес указан ориентировочно и зависит от выбранного хода поршня. Код ТН ВЭД для данной продукции: 8412.31.000 0.

Типовые области применения

Компактные пневмоцилиндры двухстороннего действия КЦ55 нашли широкое применение благодаря своей универсальности. В Казахстане их активно используют в следующих отраслях:

Машиностроение и станкостроение: зажимные механизмы на фрезерных и токарных станках с ЧПУ, позиционеры, механизмы смены инструмента, фиксаторы заготовок.

Пищевая и упаковочная промышленность: приводы дозаторов, механизмы отсечки и прессования на конвейерных линиях, оборудование для фасовки.

Автоматизация технологических линий: в качестве исполнительных органов в роботизированных комплексах, манипуляторах, системах сортировки и перекладки изделий.

Производство строительных материалов: в станках для резки пеноблоков, фиксации форм, механизмах прессования.

Именно поэтому компактные пневмоцилиндры двухстороннего действия КЦ55 являются основой для модернизации производства на многих казахстанских предприятиях, стремящихся к повышению эффективности.

Примеры условного обозначения при заказе

Для корректного заказа необходимо правильно указать модель. Обозначение включает диаметр цилиндра и его ход.

Пример 1: КЦ55 - 32 - 40. Это означает: Компактный Цилиндр серии 55, диаметром 32 мм, с ходом поршня 40 мм.
Пример 2: КЦ55 - 50 - 100. Это компактный пневмоцилиндр двухстороннего действия КЦ55 диаметром 50 мм с ходом 100 мм, идеально подходящий для мощных зажимных устройств.

Если вам требуется помощь в подборе — наши специалисты всегда готовы проконсультировать. Для оформления заказа используйте форму заявки на сайте.

Ремонт и обслуживание

Несмотря на высокую надёжность, при интенсивной эксплуатации могут потребоваться запасные части. Чаще всего изнашиваются уплотнительные кольца (манжеты) поршня и штока. Бренд Гидротех предлагает ремкомплекты для каждой модели. Стандартный ремкомплект для компактных пневмоцилиндров двухстороннего действия КЦ55 обычно включает:

Своевременная замена изношенных уплотнений продлевает срок службы всего устройства и предотвращает падение давления в системе. Приобрести ремкомплекты можно у поставщика вместе с цилиндрами.

Бренд Гидротех, как производитель и прямой поставщик, обеспечивает комплексные поставки компактных пневмоцилиндров двухстороннего действия КЦ55 по всему Казахстану и странам СНГ. Мы гарантируем качество продукции, полное соответствие техническим характеристикам и оперативную логистику. Наше производство и склад расположены в Костанае, что позволяет нам гибко реагировать на запросы клиентов из всех регионов, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города.
