Представляем вам высококачественные минипневмоцилиндры с магнитом на поршне, идеальное решение для создания компактных и эффективных пневматических систем автоматизации. Эти устройства нашли широкое применение в различных отраслях промышленности Казахстана благодаря своей надежности, малогабаритности и способности выполнять точные операции. Отличительная черта данных цилиндров – встроенный магнитный поршень, который позволяет использовать магнитные датчики положения для бесконтактного контроля хода, что особенно важно в условиях повышенной точности и автоматизации производственных процессов.
Описание и назначение серии
Минипневмоцилиндры с магнитом на поршне серий МЦМ предназначены для преобразования энергии сжатого воздуха в возвратно-поступательное механическое движение. Серия включает несколько модификаций, различающихся по принципу действия и конструктивному исполнению штока. Это компактные исполнительные механизмы, предназначенные для установки в ограниченном пространстве. Минипневмоцилиндры с магнитом на поршне востребованы в станкостроении, автоматических линиях, упаковочном оборудовании, манипуляторах и робототехнике. Их использование позволяет реализовать такие операции, как толкание, перемещение, зажим, фиксация и другие точные действия с минимальным временем срабатывания.
Состав серии МЦМ
Наш каталог включает четыре основные модели, каждая из которых решает свои специфические задачи:
1. МЦМ 1 – Миницилиндр двухстороннего действия с односторонним штоком. Это наиболее универсальный тип, где движение штока в обоих направлениях осуществляется за счет подачи сжатого воздуха в соответствующие полости цилиндра. Обеспечивает высокую сила тяги и толкания.
2. МЦМ 2 – Миницилиндр одностороннего действия с односторонним штоком (в исходном положении шток выдвинут). В данном цилиндре шток выдвигается под действием пружины, а втягивается – под давлением сжатого воздуха. Используется в задачах, где требуется автоматическое возвращение исполнительного органа в исходное положение при сбросе давления.
3. МЦМ 3 – Миницилиндр одностороннего действия с односторонним штоком (в исходном положении шток втянут). Конструктивная противоположность МЦМ 2. Шток выдвигается под давлением воздуха, а возвращается под действием пружины. Идеален для операций зажима или толкания с последующим самоотводом.
4. МЦМ 51 – Миницилиндр двухстороннего действия с двухсторонним штоком. Имеет выход штока с двух сторон корпуса, что позволяет создавать симметричные кинематические схемы, передавать усилие в обе стороны или крепить нагрузку с двух концов. Обеспечивает высокую точность направляющих.
Жүйенің жобасы – техникке: «Мына өндірістік желі үшін екі минипневмоцилиндр с магнитом на поршне керек». Техник жауап берді: «Екісі бірге жұмыс істеу үшін магниттерінің полюстерін тексерейік, соқтығыспаса бәрі жақсы!».
Основные габаритные параметры и код ТН ВЭД
Минипневмоцилиндры с магнитом на поршне отличаются компактными габаритами, что позволяет их легко интегрировать в существующие механизмы. Модельный ряд охватывает различные диаметры поршня и ходы штока. Вес цилиндров варьируется от нескольких десятков граммов до нескольких сотен в зависимости от типоразмера, что делает их удобными для монтажа и обслуживания.
Чертеж и габаритные размеры минипневмоцилиндра серии МЦМ 1
Данная продукция классифицируется под Код ТН ВЭД 8412.21 000 0 (Гидравлические силовые установки и двигатели: прочие линейные двигатели (цилиндры) гидравлические или пневматические).
| Параметр | Диапазон / значение для серии МЦМ |
|---|
| Рабочее давление | 0,1 - 1,0 МПа (1 - 10 бар) |
| Диапазон температур окружающей среды | -10°C до +80°C |
| Тип рабочей среды | Сжатый воздух (фильтрованный, без смазки или со смазкой) |
| Присоединительные размеры (резьба портов) | М3, М5, G1/8, G1/4 (в зависимости от диаметра поршня) |
| Диаметр поршня (номинальный) | от 8 мм до 32 мм (зависит от модели) |
| Ход штока | от 5 мм до 100 мм |
| Масса (приблизительная) | 0,05 кг - 0,8 кг |
Технические характеристики и принцип работы
Принцип работы минипневмоцилиндров с магнитом на поршне основан на воздействии сжатого воздуха на поршень. В цилиндрах двухстороннего действия (МЦМ 1, МЦМ 51) воздух попеременно подается в переднюю и заднюю полости через соответствующие каналы, заставляя поршень со штоком двигаться вперед и назад. В цилиндрах одностороннего действия (МЦМ 2, МЦМ 3) движение в одну сторону осуществляется давлением воздуха, а в противоположную – под действием встроенной возвратной пружины.
Ключевая особенность – магнитный поршень. Внутри поршня установлен постоянный магнит. Когда поршень в своем ходе проходит мимо бесконтактных магнитных датчиков (например, индуктивных или герконовых), установленных на корпусе цилиндра, датчики срабатывают и подают сигнал в систему управления. Это позволяет точно определять крайние или промежуточные положения штока без механического контакта, повышая надежность и ресурс системы.
Температурный режим и срок службы
Серия МЦМ рассчитана на эксплуатацию в широком диапазоне температур от -10°C до +80°C, что покрывает большинство условий промышленных предприятий Казахстана. Срок службы минипневмоцилиндров с магнитом на поршне составляет несколько миллионов циклов при условии использования чистого, осушенного, а при необходимости, и смазанного воздуха в соответствии с рекомендациями производителя. Правильный подбор под конкретные условия нагрузки и давления напрямую влияет на долговечность.
Область применения и совместимое оборудование
Минипневмоцилиндры с магнитом на поршне активно используются в различных сферах:
• Станкостроение и металлообработка: зажимные и фиксирующие устройства на станках ЧПУ, позиционеры, механизмы подачи заготовок.
• Пищевая и упаковочная промышленность: приводы клапанов, толкатели, механизмы отсечки в фасовочных и упаковочных машинах.
• Автоматизация и робототехника: манипуляторы, захваты, исполнительные звенья роботов, системы сортировки.
• Полиграфия и деревообработка: механизмы перекладки, прессы небольшого усилия.
Эти цилиндры совместимы со стандартными пневмораспределителями, блоками подготовки воздуха (фильтрами, редукторами, лубрикаторами) производства мировых брендов, а также с отечественными системами управления.
Ремонтопригодность и комплектующие
Несмотря на высокую надежность, любая техника требует обслуживания. Наиболее подверженными износу в минипневмоцилиндрах с магнитом на поршне являются уплотнительные кольца (манжеты) поршня и штока, а также изнашивающиеся втулки направляющих штока. Большинство моделей серии МЦМ являются ремонтопригодными.
Стандартный ремкомплект для обслуживания включает следующие детали:
| Наименование запчасти | Назначение |
|---|
| Уплотнительное кольцо поршня | Уплотнение между поршнем и гильзой |
| Уплотнительное кольцо штока | Уплотнение штока в крышке цилиндра |
| Направляющая втулка штока | Обеспечение прямолинейности хода штока |
| Крепежные винты (при наличии) | Фиксация крышек корпуса |
| Магнитный поршень (редко) | Комплектующая при полной замене |
Приобрести оригинальные ремкомплекты и запчасти можно у нашего поставщика.
Условное обозначение моделей
Модели цилиндров обозначаются по единой схеме, которая содержит информацию о типе, диаметре и ходе. Например, МЦМ 1-20-50 расшифровывается следующим образом:
МЦМ – Мини Цилиндр Магнитный (серия).
1 – тип (двухстороннего действия с односторонним штоком).
20 – диаметр поршня в миллиметрах.
50 – ход штока в миллиметрах.
Аналогично обозначаются модели других серий: МЦМ 2, МЦМ 3, МЦМ 51.

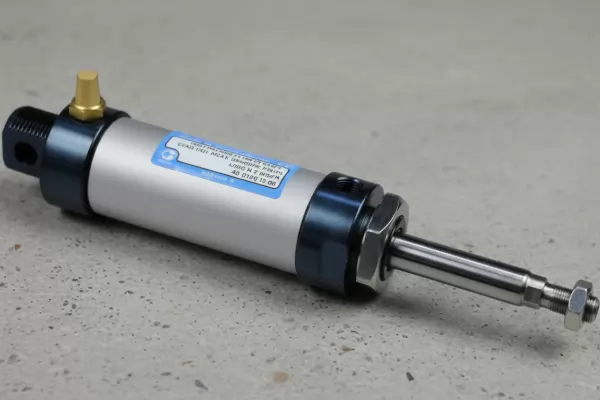

Внешний вид минипневмоцилиндра с магнитом, вид сбоку, показаны порты подключения
Габаритные и присоединительные размеры
Конкретные габаритные размеры (длина, ширина, высота) и размеры монтажных отверстий зависят от модели, диаметра поршня и хода штока. Ниже приведена обобщенная таблица для ориентации.
| Модель/Пример | Присоединительная резьба | Примерные габариты (Д x Ш), мм | Масса, кг (прим.) |
|---|
| МЦМ 1-8-10 | М5 | ~45 x 16 | ~0.05 |
| МЦМ 2-12-25 | G1/8 | ~70 x 20 | ~0.15 |
| МЦМ 3-16-40 | G1/8 | ~100 x 25 | ~0.25 |
| МЦМ 51-20-60 | G1/4 | ~130 x 32 | ~0.50 |
Точные чертежи с указанием всех размеров доступны в технической документации на каждую конкретную модель.
Примеры заказа
Для оформления заказа на минипневмоцилиндры с магнитом на поршне необходимо указать стандартное условное обозначение требуемой модели по каталогу Гидротех. Примеры заявок:
• «МЦМ 1-16-50 – 3 шт.» – три цилиндра двухстороннего действия с односторонним штоком, диаметром 16 мм, ходом 50 мм.
• «МЦМ 3-10-20 – 10 шт.» – десять цилиндров одностороннего действия (шток выдвигается под давлением), диаметром 10 мм, ходом 20 мм.
Наши специалисты помогут вам подобрать оптимальную модель, основываясь на ваших требованиях к давлению, производительности и габаритам. Оформить заказ или получить консультацию можно напрямую на сайте Гидротех или по контактным телефонам.
Преимущества покупки у нас в Казахстане
Мы, Гидротех, являемся официальным поставщиком промышленного пневмооборудования в Казахстане. Наши склады расположены в ключевых промышленных центрах, что позволяет обеспечить оперативную доставку минипневмоцилиндров с магнитом на поршне в любую точку страны и СНГ. Мы осуществляем поставки в города: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также по Казахстану и странам СНГ. Поставляемая нами продукция сертифицирована, на все товары предоставляется гарантия. Наши специалисты, знакомые с казахстанской спецификой эксплуатации, всегда готовы оказать техническую поддержку при выборе, монтаже и обслуживании оборудования.
