Электромагнитный клапан ПЗ.26227-015-03: полное описание и технические характеристики
Клапан ПЗ.26227-015-03 представляет собой высоконадежное запирающее устройство мембранного типа с электромагнитным управлением, предназначенное для точного контроля потока рабочих сред в трубопроводных системах. Этот прибор, часто называемый гидрозамком, является ключевым элементом автоматизации технологических процессов, где требуется дистанционное разрешение или запрет подачи жидкости.
Ключевое назначение клапана ПЗ.26227-015-03 – интеграция в магистрали холодильных установок и систем кондиционирования. Он обеспечивает герметичное перекрытие потока в нормальном (деэнергизованном) состоянии. Исполнение модели 015-03 характеризуется стальным корпусом (сталь Ст.3), нормальным климатическим исполнением и отсутствием ручного дублера для аварийного управления. Применение клапана ПЗ.26227-015-03 значительно повышает безопасность и управляемость холодильного контура, позволяя оперативно отключать отдельные его участки по сигналу от систем управления.

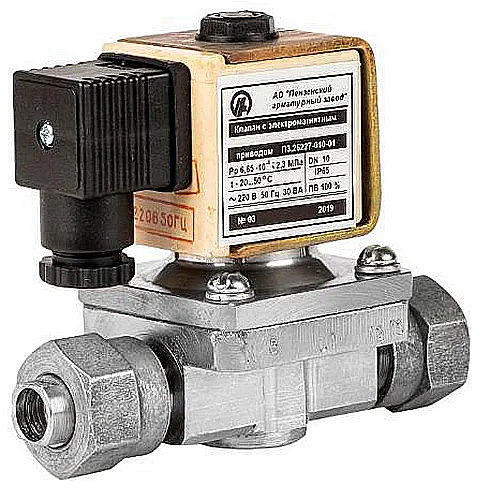

Вид клапана ПЗ.26227-015-03 сбоку, демонстрирующий стальной корпус и штуцерно-ниппельное соединение.
Конструктивные особенности и принцип работы
Клапан ПЗ.26227-015-03 построен по классической мембранной схеме. Основными узлами являются корпус, гибкая мембрана (диафрагма), седло, шток и электромагнитная катушка. В нормальном положении, при отсутствии напряжения на катушке, мембрана под действием возвратной пружины и давления среды плотно прижата к седлу, полностью перекрывая проход. Это гарантирует нулевую производительность по пропуску среды в закрытом состоянии, что исключает утечки.
Принцип работы клапана ПЗ.26227-015-03 основан на преобразовании электрической энергии в механическое усилие. При подаче на катушку управляющего сигнала постоянного тока (12, 24, 110 или 220 В) создается электромагнитное поле. Оно втягивает сердечник (якорь), который через шток отрывает мембрану от седла. Это открывает проходное сечение, и рабочая среда получает возможность протекать через клапан. Снятие напряжения приводит к закрытию клапана под действием пружины и давления среды. Таким образом, клапан ПЗ.26227-015-03 работает как нормально-закрытый прибор.
Электромагнитный привод клапана ПЗ.26227-015-03 со степенью защиты IP65 от пыли и водяных струй.
Условия эксплуатации и рабочие среды
Одно из главных преимуществ клапана ПЗ.26227-015-03 — его совместимость с широким спектром рабочих сред, характерных для холодильной и климатической техники Казахстана. Конструкция рассчитана на работу при низком и среднем давлении.
- Рабочие среды: Жидкий хладон R12 в смеси с морозостойким маслом ХФ 12-16; жидкий хладон R22 с маслом ХС 40; а также обычная пресная (дистиллированная) вода.
- Температурный режим: Для R12: от -2°C до +45°C; для R22: от -20°C до +50°C; для воды: от +1°C до +45°C.
- Рабочее давление (Pр): От 0.00066665 МПа (5 мм.рт.ст.) до 2.3 МПа (23 кгс/см2). Клапан ПЗ.26227-015-03 способен надежно удерживать перепад давления до 2 МПа.
- Установка: Клапан ПЗ.26227-015-03 должен монтироваться в положении, при котором ось электромагнита направлена вертикально вверх. Допускается отклонение от вертикали не более чем на 15 градусов. Это обеспечивает правильную работу мембраны и штока.
Срок службы клапана ПЗ.26227-015-03 напрямую зависит от соблюдения условий эксплуатации, чистоты рабочей среды и стабильности питающего напряжения. При корректном использовании в условиях Казахстана ресурс прибора исчисляется сотнями тысяч рабочих циклов.
Собрались два инженера на сервисе холодильной установки возле Малого Арала. Один другому говорит: «Ты что такой грустный?» А тот отвечает: «Да вот, клапан ПЗ.26227-015-03 в системе кондиционирования “балдеет” – сигнал дает, а открываться не хочет. Наверное, напряжение на него “су ет пе”?» (Что ему не нравится, с каз.). Пришли, а оказалось, просто контакт окислился. Русский инженер говорит: «А я-то думал, проблема в катушке!» Теперь этот случай у них называется «эффект казахстанского контакта».
Полные технические характеристики клапана ПЗ.26227-015-03
Основные параметры и условия работы
| Параметр |
Значения и характеристики для ПЗ.26227-015-03 |
| Полное обозначение (шифр) |
Клапан ПЗ.26227-015-03 (условное обозначение по чертежам: 13с803р4) |
| Тип устройства |
Нормально-закрытый электромагнитный клапан (гидрозамок) мембранного типа |
| Диаметр условного прохода (DN) |
15 мм |
| Тип соединения с трубопроводом |
Штуцерно-ниппельное по АТК 26-03-5-89 |
| Материал основных деталей корпуса |
Сталь Ст.3 |
| Климатическое исполнение |
Нормальное (для умеренного климата) |
| Ручное дублирование (перевод) |
Отсутствует |
| Код ТН ВЭД (для справки) |
8481 80 900 0 (Арматура прочая) |
| Масса изделия |
Приблизительно 1,60 кг |
Характеристики рабочей среды и давления
| Параметр |
Значение |
| Тип рабочей среды |
Хладон R12 + масло ХФ 12-16; Хладон R22 + масло ХС 40; Вода пресная (дистиллированная) |
| Диапазон температур рабочей среды |
От -20°C (для R22) до +50°C (для R22) / От +1°C до +45°C (для воды) |
| Рабочее давление, Pр |
От 0.00066665 МПа до 2.3 МПа |
| Перепад давления для открытия, ΔP |
От 0.005 до 2.0 МПа |
| Производительность (пропускная способность) |
Определяется условным проходом DN15. Герметичность закрытого состояния — полная (утечка нулевая). |
Электрические параметры электромагнитного привода
| Параметр |
Значение для ПЗ.26227-015-03 |
| Род тока |
Постоянный (DC) |
| Напряжение питания |
12 В, 24 В, 110 В, 220 В (постоянного тока) |
| Потребляемая мощность |
18 Вт |
| Режим работы (ПВ) |
Продолжительный (100%) |
| Степень защиты оболочки (IP) |
IP65 (пылезащищенный, защита от струй воды) |
| Нормальное состояние |
Закрыт (NO — Normally Closed) |

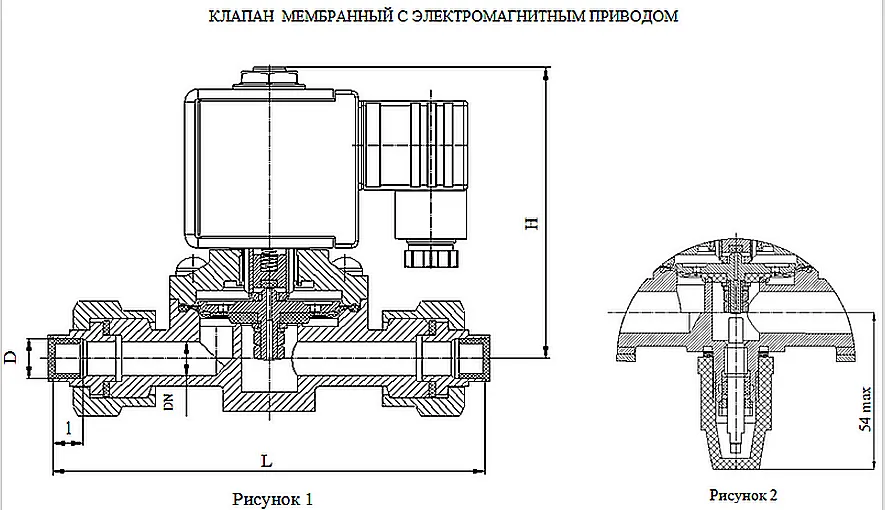

Габаритные и присоединительные размеры
Точные размеры необходимы для проектирования узла установки и проверки монтажной пригодности. Клапан ПЗ.26227-015-03 имеет компактные размеры, подходящие для стеснённых условий машинных отделений.
| Обозначение |
DN (мм) |
D (мм)
(диам. штуцера) |
L (мм)
(длина корпуса) |
I (мм)
(резьба под ключ) |
H (мм)
(высота с э/м) |
| ПЗ.26227-015-03 |
15 |
18.25 |
138 |
12 |
88 |
Область применения и типовое оборудование
Клапан ПЗ.26227-015-03 находит широкое применение на предприятиях различных отраслей Казахстана, где требуется автоматическое управление потоком жидкостей.
- Холодильная промышленность: Установка в жидкостные и дренажные линии промышленных холодильников, чиллеров, морозильных камер на мясокомбинатах, молокозаводах, овощехранилищах. Управление подачей хладагента (R12, R22) в отдельные испарители или конденсаторы.
- Системы кондиционирования и вентиляции: Автоматизация климатических установок средней и большой мощности, используемых в торговых центрах, административных зданиях Астаны и Алматы.
- Водоподготовка и водоочистка: Управление подачей умягченной или дистиллированной воды в технологические контуры.
- Испытательные стенды: Компонент систем, создающих вакуум или контролируемое давление.
Примеры заказа и маркировка
Для корректного заказа клапана ПЗ.26227-015-03 необходимо указать его полное обозначение и требуемое напряжение питания постоянного тока (12/24/110/220В). Стоит учитывать, что данная модель — лишь одна из большой серии ПЗ.26227.
Условное обозначение расшифровывается так: ПЗ — Прямое Запирание (или серия), 26227 — номер серии/исполнения, 015 — диаметр условного прохода DN15, 03 — порядковый номер модификации в этой подсерии (в данном случае: сталь, нормальное исполнение, постоянный ток).
Аналоги с другим напряжением, климатическим исполнением (Т — тропическое) или с ручным дублером будут иметь другие суффиксы (-04, -05, -08 и т.д.).
Вопросы ремонта и комплектующие
Клапан ПЗ.26227-015-03 является ремонтопригодным устройством. Ремонт обычно сводится к замене изношенных уплотнений или мембраны. Типичные «слабые места», требующие внимания в процессе эксплуатации в условиях Казахстана:
- Мембрана (диафрагма): Эластичный элемент, может потерять герметичность из-за старения или механических повреждений от загрязнений.
- Уплотнительные кольца: На штоке и в местах соединения корпуса. Со временем «дубеют» или сжимаются.
- Электромагнитная катушка: Может перегореть при скачках напряжения, что особенно актуально для региональных сетей. Восстановлению не подлежит, меняется в сборе.
Оригинальные ремкомплекты и запасные части для клапана ПЗ.26227-015-03 можно заказать через поставщика Гидротех, предварительно уточнив модель и исполнение.
Поставки в Казахстан и СНГ от поставщика Гидротех
Наша компания, поставщик Гидротех, является надежным партнером для промышленных предприятий Казахстана. Мы осуществляем прямые поставки оригинального клапана ПЗ.26227-015-03 на склад в Костанае с последующей оперативной доставкой в любой регион страны и СНГ. Нашими клиентами являются предприятия из Астаны, Алматы, Шымкента, Караганды, Актобе, Тараза, Павлодара, Усть-Каменогорска и других городов.
Мы предлагаем не просто купить клапан ПЗ.26227-015-03, а получить комплексное решение: квалифицированный подбор, гарантию качества, техническую поддержку и выгодные логистические условия. Все оборудование сопровождается необходимой документацией.
Для оформления заказа на клапан ПЗ.26227-015-03, уточнения наличия, цены и сроков поставки свяжитесь с нами по телефону или заполните форму запроса на сайте https://gidro777.kz/.
