Описание и назначение клапана предохранительного МКПВ
В современных промышленных условиях Казахстана надежность гидравлического оборудования – фундамент бесперебойного производства. Клапан предохранительный МКПВ 10/3Т3 Р1,2,3 УХЛ4 (без г/р) выступает ключевым элементом безопасности, стабилизируя давление в гидросистемах и предотвращая аварии из-за перегрузок. Это встраиваемое устройство прямого действия, рассчитанное на мгновенный сброс рабочей среды при превышении заданного порога, что защищает дорогостоящие прессы, станки и технологические линии от разрушения. Выбирая клапан предохранительный МКПВ 10/3Т3 Р1,2,3 УХЛ4 (без г/р), вы инвестируете в долговременную защиту своего оборудования от гидроударов и критических скачков давления.
Технические характеристики и параметры
Клапан предохранительный МКПВ 10/3Т3 Р1,2,3 УХЛ4 (без г/р) характеризуется высокой точностью регулирования и широким диапазоном рабочих давлений, что делает его универсальным решением для различных отраслей промышленности Казахстана – от металлургии до переработки полимеров.
Основные эксплуатационные параметры клапана:
| Параметр | Значение / Описание |
|---|
| Номинальное рабочее давление (Рн), МПа | 10 |
| Максимальное давление (Рмакс), МПа | 12.5 |
| Диапазон настройки давления, МПа | от 0.5 до 12.5 (в зависимости от исполнения Р1, Р2, Р3) |
| Номинальный расход (Qн), дм³/мин | 80 |
| Максимально допустимые внутренние утечки, см³/мин | не более 150 |
| Тип рабочей среды | Минеральные гидравлические масла (И-20А, И-30А, ИГП-38) и аналоги |
| Присоединительные размеры, тип резьбы | М27×2 (трубное присоединение) |

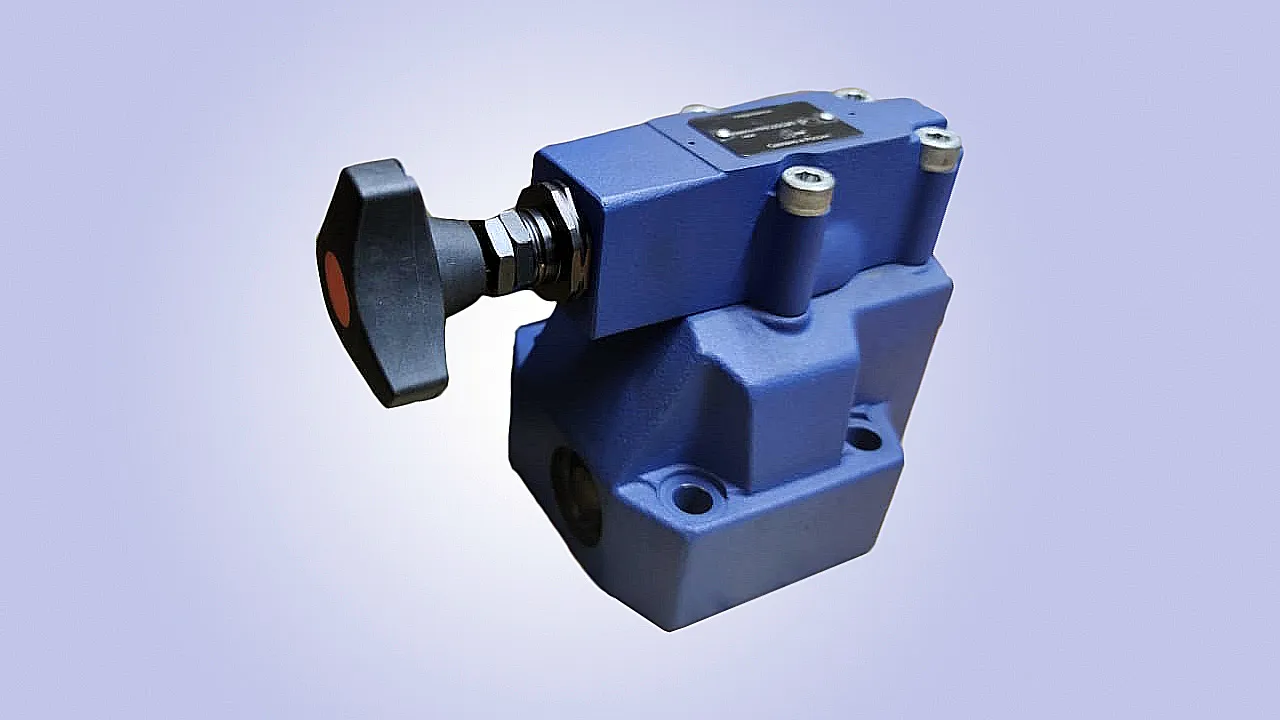

Внешний вид клапана предохранительного МКПВ 10/3Т3. Компактная конструкция для встраивания в гидросхемы.
Cхема внутреннего устройства клапана предохранительного, показывающая принцип сброса давления.
Габаритные размеры, вес и коды
Компактность и продуманные присоединительные размеры упрощают интеграцию клапана в существующие гидравлические системы.
Масса и габариты:
| Параметр | Значение |
|---|
| Вес, кг | 4.2 |
| Габаритные размеры (В×Ш×Г), мм | 198 × 166 × 55.5 |
| Код ТН ВЭД | 8481.20.0000 (Клапаны предохранительные или редукционные) |
| Климатическое исполнение | УХЛ4 (для умеренного и холодного климата) |
| Соответствие стандартам | ГОСТ 12.2.040-79, ГОСТ 12.2.086-83 |
Спросили как-то на заводе в Актобе: «Что самое надежное в вашей гидравлике?». Инженер, не моргнув глазом, ответил: «Наш клапан предохранительный МКПВ 10/3Т3 Р1,2,3 УХЛ4 (без г/р). Он спит, только когда система в норме. А работать начинает раньше, чем у директора давление поднимется!»
Принцип работы гидроклапана
Клапан предохранительный МКПВ 10/3Т3 Р1,2,3 УХЛ4 (без г/р) работает по классической схеме клапана прямого действия с пилотным управлением. Основной запирающий элемент (золотник) удерживается в закрытом положении усилием настроечной пружины. Когда давление в подведенной магистрали превышает усилие этой пружины, золотник смещается, открывая канал для аварийного сброса рабочей жидкости в сливную линию (танк). После стабилизации давления ниже порога срабатывания пружина возвращает золотник в исходное положение, герметично перекрывая слив. Регулировочный винт позволяет точно задать необходимое давление срабатывания в пределах диапазона настройки, что обеспечивает гибкость применения этого клапана предохранительного в разных технологических процессах.
Температурный диапазон и ресурс
Для стабильной работы важно соблюдать рекомендованные производителем условия. Клапан предохранительный МКПВ 10/3Т3 Р1,2,3 УХЛ4 (без г/р) рассчитан на эксплуатацию при температуре рабочей жидкости от +10°C до +70°C. Температура окружающей среды должна находиться в интервале от +1°C до +55°C, что соответствует большинству производственных помещений в Казахстане. Корпус имеет антикоррозионное покрытие, повышающее стойкость к агрессивным средам. При использовании качественных минеральных масел и своевременном техническом обслуживании срок службы клапана составляет не менее 12 лет или 60 000 моточасов.
Области применения в промышленности Казахстана
Универсальность делает этот клапан предохранительный востребованным во многих отраслях. Он является стандартным элементом защиты в следующем оборудовании:
Металлообработка и машиностроение: гидравлические прессы для штамповки и гибки, литьевые машины, металлорежущие станки с ЧПУ, волочильные станы.
Переработка полимеров: экструдеры, термопластавтоматы, оборудование для выдува ПЭТ-тары.
Энергетика и тяжелая промышленность: системы управления заслонками, испытательные стенды, вспомогательные гидросистемы турбин.
Добывающий сектор: может использоваться в гидравлике вспомогательного оборудования при соблюдении условий по чистоте рабочей жидкости.
Таким образом, клапан предохранительный МКПВ 10/3Т3 Р1,2,3 УХЛ4 (без г/р) – это надежный «страж» для любого гидравлического контура, где на первом месте стоит безопасность и стабильность давления.
Расшифровка условного обозначения
Маркировка клапана несет полную информацию о его свойствах:
МКПВ – Модульный Клапан Предохранительный Встраиваемый. Указывает на конструктивный тип.
10 – Номинальный диаметр условного прохода (или размер присоединения).
3Т3 – Исполнение по типу монтажа. Цифра 3 обозначает трубное присоединение.
Р1,2,3 – Группа регулирования давления. Определяет поддиапазон в общем интервале 0.5–12.5 МПа (Р1: 0.5-6.3 МПа, Р2: 6.3-12.5 МПа, Р3: 12.5-20 МПа, но для данной модели макс. 12.5).
УХЛ4 – Климатическое исполнение и категория размещения: для регионов с умеренным и холодным климатом, работа в закрытых помещениях.
(без г/р) – Комплектация без гарантийного ремонта или дополнительных сервисных услуг в поставке.
Чертеж с габаритными и присоединительными размерами для монтажа клапана предохранительного МКПВ.
Запасные части и ремонтный комплект
Для поддержания клапана в рабочем состоянии могут потребоваться сменные элементы. Чаще всего изнашиваются уплотнения. Рекомендуемый ремонтный комплект может включать:
| Наименование запчасти / материала | Назначение | Типовой код элемента |
|---|
| Уплотнительное кольцо манжеты (для штока/золотника) | Герметизация подвижного соединения | Уплотнение по каталогу Гидротех |
| Резиновое кольцо круглого сечения (для статических соединений) | Герметизация фланцевых/резьбовых соединений | O-ring стандартного размера |
| Настроечная пружина (комплект для диапазонов Р1, Р2) | Замена для изменения/восстановления усилия срабатывания | Пружина МКПВ |
| Запорный конус (золотник) с седлом | Основная пара, подверженная износу и кавитации* | Комплект золотник-седло |
* Износ основных деталей происходит редко и обычно связан с длительной эксплуатацией в нештатных условиях или с загрязненной рабочей средой.
Как правильно заказать клапан? Примеры формулировок
Чтобы заказать нужную модификацию, укажите полное обозначение и требуемое количество.
Пример 1: «Клапан предохранительный МКПВ 10/3Т3 Р2 УХЛ4 (без г/р) – 3 штуки».
Пример 2: «МКПВ 10/3Т3 Р1,2,3 УХЛ4 (без г/р) с паспортом на казахском языке – 10 шт.».
Пример 3: «Клапан предохранительный МКПВ 10/3Т3 для интеграции в пресс, исполнение по давлению Р2 – 1 шт.».
Для оформления заказа или получения консультации свяжитесь с нашими специалистами через форму на сайте или по контактам в разделе Контакты.
Часто задаваемые вопросы (FAQ) по клапану МКПВ для Казахстана
Вопрос: Как правильно подобрать диапазон давления (Р1, Р2, Р3) для клапана МКПВ 10/3Т3?
Ответ: Выбор зависит от рабочего давления вашей гидросистемы. Р1 (0.5-6.3 МПа) подходит для систем низкого и среднего давления (например, некоторые технологические линии). Р2 (6.3-12.5 МПа) – наиболее распространенный выбор для промышленного оборудования (прессы, станки). Р3 в данной модели ограничен максимумом в 12.5 МПа. Рекомендуем устанавливать порог срабатывания на 10-15% выше рабочего давления системы.
Вопрос: Какие сроки доставки клапана предохранительного МКПВ в города Казахстана?
Ответ: Основной склад бренда Гидротех находится в Костанае. Доставка в Астану, Алматы, Шымкент занимает 3-5 рабочих дней. В Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск – 5-7 дней. Возможна срочная доставка. Мы также осуществляем поставки в другие страны СНГ.
Вопрос: Можно ли использовать этот клапан с гидравлическими жидкостями на водной основе (эмульсиями)?
Ответ: Клапан предохранительный МКПВ 10/3Т3 Р1,2,3 УХЛ4 (без г/р) рассчитан на минеральные масла. Для работы с водно-масляными эмульсиями или жидкостями на водной основе требуются специальные исполнения с коррозионностойкими материалами уплотнений. Проконсультируйтесь с нашими инженерами для подбора аналога.
Вопрос: Что входит в гарантию от поставщика Гидротех и как осуществляется техподдержка?
Ответ: Мы гарантируем соответствие клапана заявленным техническим характеристикам. При выявлении заводского дефекта обеспечиваем замену. Наша техническая поддержка, базирующаяся в Казахстане, готова проконсультировать по вопросам монтажа, настройки давления и интеграции клапана в вашу гидросистему. Также мы помогаем в подборе сменных уплотнений и запасных частей.
Надежный поставщик гидравлики в Казахстане
Выбирая клапан предохранительный МКПВ 10/3Т3 Р1,2,3 УХЛ4 (без г/р), вы выбираете оборудование, проверенное в жестких промышленных условиях. Бренд Гидротех, представленный в Казахстане, ориентирован на долгосрочное партнерство и обеспечение отечественных предприятий качественными компонентами для гидравлики. наш склад в Костанае и логистические партнеры по всей стране позволяют оперативно поставлять продукцию, минимизируя простой вашего оборудования. Доверяйте безопасность своих систем профессионалам – закажите надежный предохранительный клапан у национального поставщика.
Для получения коммерческого предложения или технической консультации, пожалуйста, оставьте заявку на сайте или свяжитесь с нами.
