Гидроклапан МКПВ 10/3, 20/3, 32/3 предохранительный

Предохранительные гидроклапаны серии МКПВ (10/3, 20/3, 32/3) – это ключевые элементы защиты гидравлических систем, предназначенные для предохранения оборудования от опасных перегрузок по давлению. Данные типы гидроклапанов широко применяются в условиях Казахстана на различных промышленных объектах, обеспечивая надежность и безопасность технологических процессов. Эти устройства рассчитаны на работу с минеральными маслами и характеризуются высокой стабильностью поддержания заданного давления, что особенно важно для точного оборудования.

Описание и назначение серии гидроклапанов МКПВ

Гидроклапаны предохранительные МКПВ представляют собой устройства непрямого действия, что обеспечивает более точную и плавную работу по сравнению с клапанами прямого действия. Основное назначение клапанов МКПВ – защита гидросистем от критического превышения давления, которое может привести к выходу из строя насосов, исполнительных механизмов и других компонентов. Устанавливая гидроклапан МКПВ, вы гарантируете долговечность и безаварийную работу оборудования. Конструктивно серия представлена моделями с условным проходом Ду 10, 20 и 32 мм, что позволяет подобрать гидроклапан МКПВ под различные уровни требуемой пропускной способности (расхода).

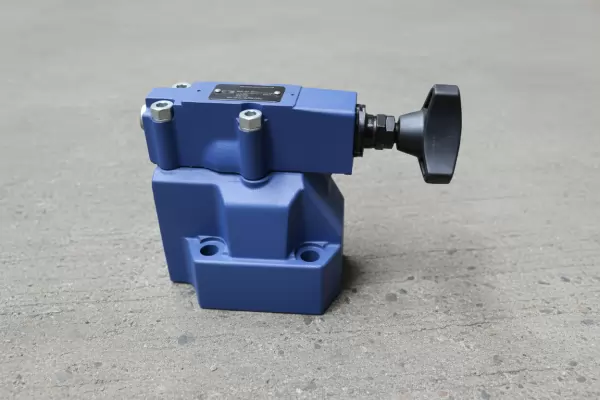

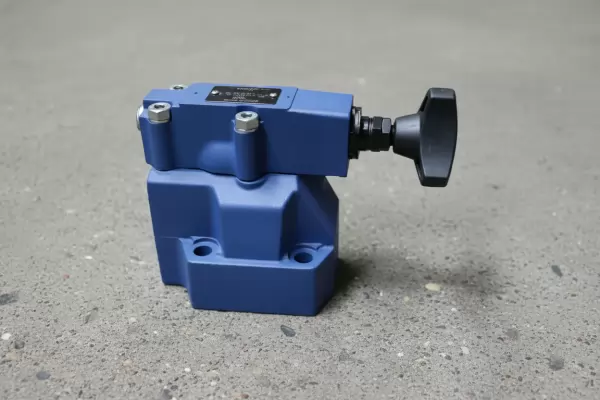

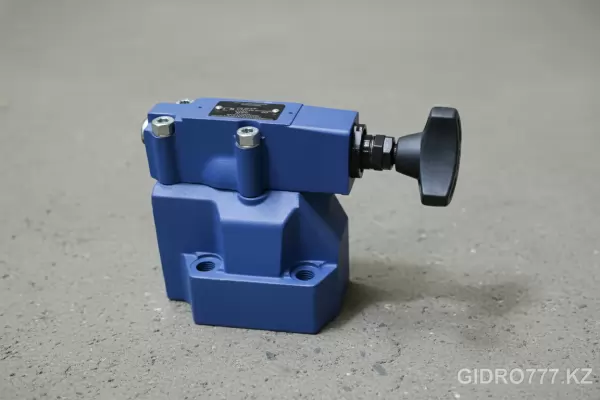

Изображение: Внешний вид гидроклапана МКПВ 20/3 для стыкового монтажа.

Технические характеристики и параметры клапанов МКПВ

Технические характеристики клапанов охватывают широкий диапазон рабочих параметров, что делает их универсальными для применения в различных отраслях. Они рассчитаны на тонкость фильтрации рабочей жидкости 40-80 мкм и вязкость от 22 до 200 мм²/с. Важной особенностью, которую стоит учитывать при покупке гидроклапана МКПВ в Казахстане, является климатическое исполнение УХЛ (умеренный и холодный климат), подходящее для большей части территории страны, включая Астану и Павлодар.

Инженер на заводе спрашивает у стажера: «Ты помнишь, за что отвечает гидроклапан МКПВ?» – «Конечно, шеф, он держит давление в системе, как шеп-шепішік (секрет) не дает тайне раскрыться!».

Конструкция и принцип работы гидроклапана МКПВ

Конструкция клапана основана на принципе двух ступеней: основной золотник и вспомогательный пилотный клапан. Рабочая жидкость поступает к основному отверстию (Р) и одновременно по тонкому каналу в золотнике – в надклапанную полость. Пока давление в системе не превышает настроенное на пилоте, вспомогательный клапан закрыт, и давление над и под золотником уравновешено. Золотник прижат пружиной, и жидкость не сбрасывается в слив (Т).

При достижении заданного порога пилотный клапан открывается, создавая перепад давления на основном золотнике. Под действием этого перепада золотник поднимается, сжимая пружину, и соединяет напорную линию со сливом, сбрасывая избыточное давление. Этот принцип работы обеспечивает точную настройку и высокую скорость срабатывания клапана МКПВ.

Габаритные размеры, вес и варианты присоединения

Клапаны серии МКПВ производятся в двух основных вариантах монтажа: стыковом (С) и трубном (Т). Это позволяет интегрировать их как в моноблочные гидростанции и распределители (стыковой монтаж), так и устанавливать в разрыв трубопровода (трубной монтаж). Данные по габаритам и массе варьируются в зависимости от типоразмера и типа исполнения.

Код ТН ВЭД для подобного оборудования, как правило, относится к группе 8481 («Клапаны, краны и аналогичные устройства для трубопроводов, котлов, резервуаров, цистерн»).

Структура условного обозначения предохранительных клапанов МКПВ

Схема: Структура условного обозначения и расшифровка кода гидроклапана МКПВ.

Примеры заказа для гидроклапанов МКПВ

Правильное оформление заказа требует понимания условного обозначения. Например, для трубного монтажа с электромагнитным управлением, нормально разгруженного, с Ду=20 мм, рабочим давлением 10 МПа, для использования в Казахстане, код будет:

Гидроклапан предохранительный МКПВ-20/3Т3Р1 УХЛ4.

Для аналогичного устройства со стыковым монтажом и Ду=10 мм: Гидроклапан предохранительный МКПВ-10/3С3Р1 УХЛ4.

Получить консультацию по подбору или оформить заказ можно на нашем сайте https://gidro777.kz/ или по телефону, указанному в разделе Контакты.

Область применения в Казахстане

Гидроклапаны МКПВ незаменимы в гидравлических системах различного оборудования, активно используемого в промышленности Казахстана. Это могут быть прессы для металлообработки на предприятиях в Караганде и Усть-Каменогорске, литьевые машины для пластика, станочное оборудование, а также мобильная техника – экскаваторы, бульдозеры и краны, применяемые в строительстве и добывающей отрасли. Надежная защита от перегрузок, которую обеспечивает гидроклапан МКПВ, продлевает ресурс дорогостоящего оборудования.

Часто задаваемые вопросы (FAQ)

Для корректного выбора необходимо знать три ключевых параметра вашей гидросистемы: 1) Условный проход (Ду) или требуемая пропускная способность (расход в л/мин); 2) Необходимое рабочее давление (номинальное и максимальное); 3) Тип управления (ручное, дистанционное механическое через порт Х или электромагнитное). Консультанты Гидротех помогут вам с подбором, учитывая местные условия эксплуатации.

Мы осуществляем оперативную доставку со склада в Костанае по всему Казахстану. В города Астана, Алматы и Шымкент поставка обычно занимает 3-5 рабочих дней. В другие регионы сроки могут варьироваться от 5 до 10 дней в зависимости от логистики. Доступны также оптовые поставки под проекты.

Клапаны серии МКПВ рассчитаны на работу с минеральными маслами (вязкостью 22-200 мм²/с) и некоторыми синтетическими жидкостями. Для обеспечения заявленного срока службы (несколько лет при нормальных условиях) важно соблюдать требования по чистоте рабочей жидкости (тонкость фильтрации 40-80 мкм) и температурный режим от +10 до +70°C.

В ремкомплект обычно входят уплотнительные элементы (кольца, манжеты), штоки, пружины и вспомогательные клапаны. Наиболее часто требуют замены уплотнения и пружины пилотного клапана. У нас на сайте https://gidro777.kz/ можно заказать как отдельные запчасти, так и ремкомплекты для серий МКПВ 10/3, 20/3 и 32/3.

Почему стоит выбирать бренд Гидротех для поставок в Казахстан?

Бренд Гидротех зарекомендовал себя как надежный поставщик гидравлических компонентов на рынок Казахстана. Мы предлагаем не просто купить гидроклапан МКПВ, а получаем комплексное решение: техническую поддержку при подборе, гарантию качества, сервисное обслуживание и оперативную логистику по всей стране – от Астаны и Алматы до Павлодара и Тараз, а также в страны СНГ. Все оборудование поставляется с полным пакетом документов и соответствует заявленным характеристикам, обеспечивая безопасность ваших производственных процессов.

Оформить заявку на гидроклапаны МКПВ 10/3, 20/3, 32/3 для Казахстана
