Надежный двухлинейный пневмораспределитель ГВ78-21М — это ключевой элемент для управления потоками сжатого воздуха в промышленных пневмосистемах. Модель ГВ78-21М УХЛ4 (Ду=4мм) специально разработана для точного останова потока рабочей среды в пневмоприводах различного назначения. Это компактное и эффективное решение для автоматизации производственных процессов по всей территории Казахстана.
Описание и назначение пневмораспределителя ГВ78-21М
Пневмораспределитель 2/2 ГВ78-21М УХЛ4 (Ду=4мм) представляет собой двухпозиционный, нормально закрытый клапан с ручным управлением и пружинным возвратом. Его основная задача — оперативно и надежно перекрывать поток сжатого воздуха. Исполнение УХЛ4 указывает на климатическое исполнение для умеренного и холодного климата, что делает пневмораспределитель ГВ78-21М идеально подходящим для эксплуатации в условиях Казахстана, от суровых зим востока до умеренных температур юга.
Жұмысшы бригаде жұмыс беруші: — Сендер бұл пневмораспределитель ГВ78-21М туралы не білесіңдер?
Бір жұмысшы: — Ештеңе, бірақ ол менің ең жақсы досым. Өйткені, ол менің соңғы етегіме шыдап тұрады!
ГВ78-21М построен по клапанной схеме, что обеспечивает высокую герметичность в закрытом состоянии и минимальные потери давления при открытии. Его присоединительные размеры — два резьбовых отверстия К1/8" (каналы 1 и 2) — стандартны и универсальны для подключения к большинству промышленных пневмолиний.
Принцип работы и технические характеристики
Принцип действия модели ГВ78-21М УХЛ4 (Ду=4мм) основан на смещении подпружиненного клапана внутри корпуса. В исходном (нормально закрытом) положении канал питания (1) отсечен от выходного канала (2). При воздействии на ручной орган управления (толкатель) клапан перемещается, соединяя канал (1) с каналом (2), и поток воздуха начинает движение. После снятия усилия пружина возвращает клапан, а с ним и весь пневмораспределитель 2/2 ГВ78-21М, в исходное закрытое положение, мгновенно останавливая поток.
| Основные технические параметры пневмораспределителя ГВ78-21М |
| Условный проход (Ду) |
4 мм |
| Тип распределителя и количество линий |
2/2 (двухлинейный, двухпозиционный) |
| Исходное положение |
Нормально закрытый (НЗ) |
| Рабочее давление |
0,1 - 0,63 МПа (1 - 6,3 кгс/см²) |
| Диапазон температур рабочей среды |
от +5°C до +50°C |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433. Допускается содержание распыленного масла (вязкость 10-35 мм²/с при 50°C). |
| Присоединительные размеры |
Резьба К1/8" (2 отверстия) |
| Тип управления |
Ручное (толкатель) с пружинным возвратом |
| Климатическое исполнение |
УХЛ4 по ГОСТ 15150 |
| Код ТН ВЭД |
8481 80 990 0 |
Габаритные размеры и вес пневмораспределителя ГВ78-21М
Модель пневмораспределитель ГВ78-21М отличается компактными размерами и малым весом, что облегчает ее монтаж даже в стесненных условиях.
| Параметр |
Значение |
| Масса (приблизительно) |
0,15 - 0,18 кг |
| Габаритные размеры (Д x Ш x В) |
~ 60 x 35 x 50 мм (без выступающих элементов управления) |

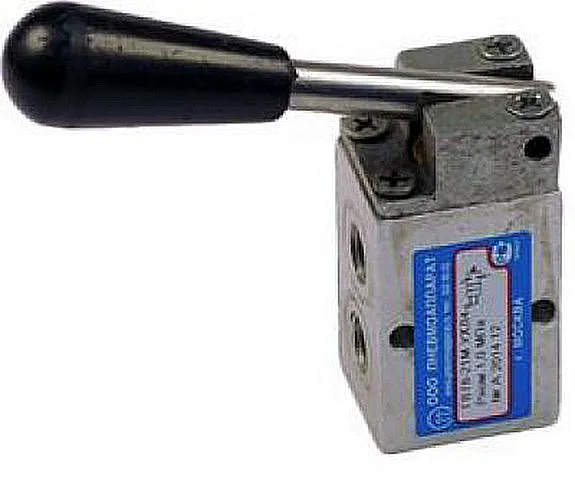

Вид пневмораспределителя ГВ78-21М спереди.

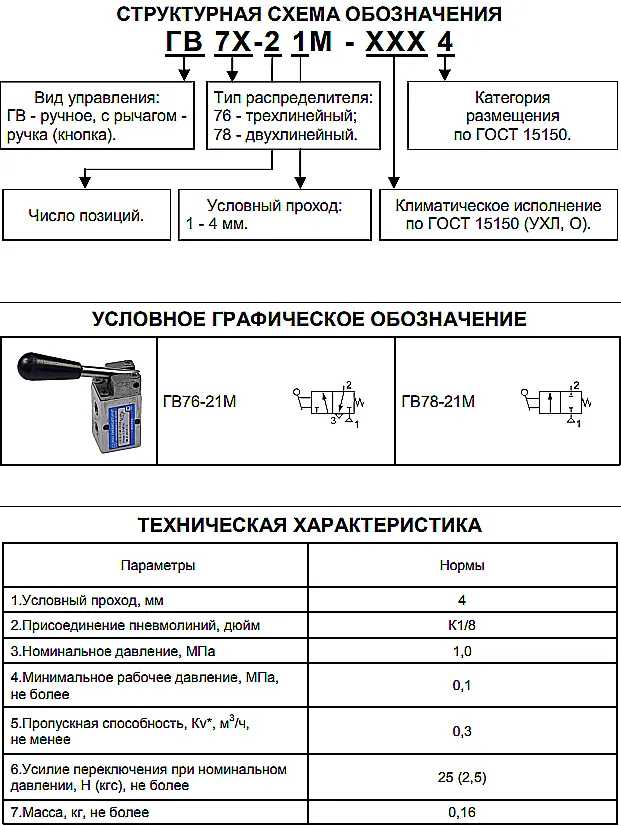

Схематическое изображение и габаритные размеры.
Область применения и совместимое оборудование
Пневмораспределитель 2/2 ГВ78-21М УХЛ4 (Ду=4мм) находит широкое применение в различных отраслях промышленности Казахстана благодаря своей надежности и простоте. Его используют в качестве запорного элемента в системах управления:
- Пневматическими цилиндрами одностороннего действия.
- Сигнальными и контрольными линиями технологического оборудования.
- Вспомогательными механизмами станков (зажимы, фиксаторы, толкатели).
- Пневмоинструментом на производственных линиях.
- Системами продувки и очистки.
- Учебными и испытательными стендами в профессиональных колледжах и вузах.
Он совместим с широким спектром оборудования российского, казахстанского и зарубежного производства, где требуется ручное или дистанционное (при интеграции с дополнительными приводами) управление потоком воздуха в магистралях с небольшим условным проходом.
Температурный режим, срок службы и эксплуатация
Как указано в характеристиках, пневмораспределитель ГВ78-21М рассчитан на работу с воздухом температурой от +5°C до +50°C. Исполнение УХЛ4 гарантирует сохранение работоспособности в широком диапазоне климатических условий Казахстана. Срок службы изделия напрямую зависит от чистоты подаваемой рабочей среды (обязательна фильтрация до 10 класса) и соблюдения параметров рабочего давления. При правильной эксплуатации ресурс исчисляется сотнями тысяч циклов переключения.
Состав ремкомплекта и часто заменяемые детали
Для поддержания пневмораспределителя 2/2 ГВ78-21М в рабочем состоянии рекомендуется иметь в запасе ремкомплект. Чаще всего изнашиваются следующие элементы:
| Наименование детали/узла |
Признаки износа/неисправности |
| Уплотнительные кольца (манжеты) клапана |
Утечка воздуха в закрытом состоянии, падение давления. |
| Возвратная пружина |
Замедленный или отсутствующий возврат в исходное положение. |
| Толкатель (орган управления) |
Заедание, затрудненное движение. |
| Корпусные уплотнения (при наличии) |
Наружная утечка в месте присоединения. |
Компания Гидротех предлагает как отдельные запасные части, так и готовые ремкомплекты для данной модели.
Условное обозначение (шифр) модели
Расшифровка обозначения ГВ78-21М УХЛ4:
- ГВ — Гидравлический Вентиль (распределитель).
- 78 — Типоразмер и конструктивное исполнение (двухлинейный, нормально закрытый).
- 2 — Количество основных линий (две: питание и выход).
- 1 — Тип управления (ручное, толкатель).
- М — Модернизированное исполнение.
- УХЛ4 — Климатическое исполнение и категория размещения.
Примеры заказа и доставка по Казахстану
Для заказа пневмораспределителя ГВ78-21М УХЛ4 (Ду=4мм) укажите в заявке полное наименование и необходимое количество. Например: «Пневмораспределитель 2/2 ГВ78-21М УХЛ4 (Ду=4мм), 5 шт.».
Наш отдел логистики организует оперативную поставку в любой город Казахстана и страны СНГ. Мы осуществляем доставку в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и многие другие населенные пункты. Сроки доставки зависят от удаленности региона и обычно составляют от 1 до 5 рабочих дней.
Чтобы оформить заказ, воспользуйтесь кнопкой «Купить» на сайте или свяжитесь с нашими менеджерами через раздел Контакты. Также вы можете оставить заявку через форму обратной связи — мы перезвоним вам в кратчайшие сроки.
ГВ78-21М - надежный выбор для промышленности Казахстана
Выбирая пневмораспределитель 2/2 ГВ78-21М УХЛ4 (Ду=4мм), вы получаете проверенное временем, простое в обслуживании и установке устройство для управления пневматикой. Его надежная клапанная конструкция, выполненная в климатическом исполнении УХЛ4, гарантирует стабильную работу в условиях казахстанских производств. Бренд Гидротех, как ведущий поставщик гидравлического и пневматического оборудования в регионе, обеспечивает полную техническую поддержку, наличие на складе и доступные цены. Доверьте управление вашими системами качественной продукции от Гидротех.
