Пневмораспределитель БВ78-21М — ключевой элемент управления пневматическими системами в Казахстане. Этот двухпозиционный, нормально закрытый распределитель с механическим управлением толкателем предназначен для останова или изменения направления потока сжатого воздуха в приводах автоматики, станках, упаковочном и другом промышленном оборудовании.
Описание и назначение
Пневмораспределитель БВ78-21М относится к классу устройств, предназначенных для управления движением сжатого воздуха. Это нормально закрытый двухлинейный пневмораспределитель (2/2). Это означает, что в исходном состоянии его каналы перекрыты, и воздух не проходит. При воздействии на толкатель БВ78-21М открывает путь воздуху от входа к выходу, обеспечивая срабатывание пневмоцилиндра или иного исполнительного механизма. После снятия усилия пружина возвращает золотник и распределитель БВ78-21М снова закрывается.

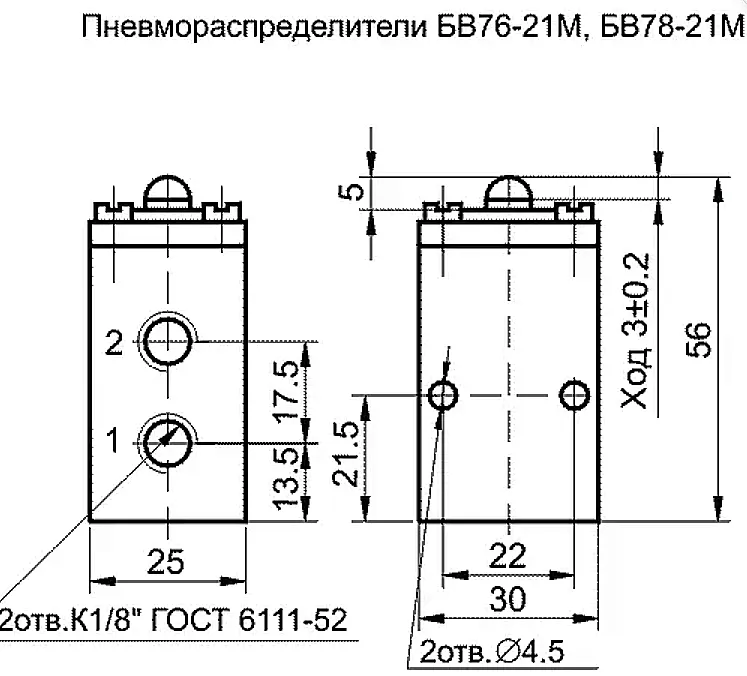

Условное обозначение и габариты
Код модели БВ78-21М УХЛ4 содержит всю ключевую информацию об устройстве. БВ указывает на механическое управление толкателем. 7 обозначает серию, 8 — двухлинейное исполнение (три линии для управления цилиндром двухстороннего действия обозначаются цифрой 6). 2 — две позиции переключения (открыто/закрыто), 1 — условный проход 4 мм. М — модернизированная версия. УХЛ4 — климатическое исполнение для умеренного и холодного климата, закрытых помещений с отоплением, что идеально подходит для большинства производств в Казахстане.
| Параметр |
Значение |
| Условный проход (Ду) |
4 мм |
| Присоединительная резьба |
G 1/8" |
| Диапазон веса для серии |
0,11 — 0,18 кг |
| Примерный габаритный размер |
~80x40x30 мм (ВxШxГ) |
| Код ТН ВЭД |
8481 8010 (пневмораспределители золотниковые) |
Заходит как-то пневмораспределитель БВ78 21М в бар, а бармен спрашивает: «Что будете?». А он в ответ: «Я нормально закрытый, но если на меня надавить…»
(Егер сіз маған бассаңыз... мен ашыламын!)
Технические характеристики и параметры
Технические характеристики пневмораспределителя БВ78-21М обеспечивают его надежную работу в широком спектре задач по всей территории Казахстана.
| Параметр |
Значение для БВ78-21М |
Примечание |
| Рабочее давление |
0,1 — 1,0 МПа (1 — 10 бар) |
Широкий рабочий диапазон давления. |
| Диапазон температур |
+1°C до +50°C (тип. для среды) |
Работает в условиях отапливаемых цехов. |
| Тип рабочей среды |
Сжатый воздух |
Должен быть очищен, рекомендуется масляный туман. |
| Присоединительный размер |
Резьба G 1/8" |
Стандартный размер для магистралей Ду 4 мм. |
| Усилие переключения |
80 Н (≈8 кгс) |
Требуемое усилие на толкателе. |
| Производительность (Kv) |
не менее 0,4 м³/час |
Пропускная способность пневмораспределителя. |
| Частота срабатывания |
до 100 циклов/мин |
Высокая скорость работы для автоматики. |
| Климатическое исполнение |
УХЛ4 |
Для работы в закрытых отапливаемых помещениях. |
Принцип работы и конструкция
Пневмораспределитель 2/2 БВ78-21М имеет золотниковую конструкцию. Внутри корпуса перемещается цилиндрический золотник, который под действием пружины перекрывает каналы. При нажатии на механический толкатель (от кулачка, ролика или другого исполнительного органа) золотник смещается, открывая сообщение между входным и выходным портами. Воздух начинает течь, приводя в действие оборудование. Как только усилие на толкателе исчезает, возвратная пружина немедленно сдвигает золотник обратно, и пневмораспределитель БВ78-21М УХЛ4 закрывается.
Температурный режим и срок службы
Пневмораспределитель рассчитан на эксплуатацию в условиях климата УХЛ4. Это означает рекомендуемую температуру окружающего воздуха от +1°C до +40°C. Рабочая среда (сжатый воздух) должна иметь температуру от +1°C до +50°C. Важно, чтобы в систему подавался очищенный от влаги и крупных примесей воздух с добавлением распыленного масла для смазки трущихся частей пневмораспределителя БВ78-21М. При соблюдении условий эксплуатации, включая чистоту рабочей среды, устройство обеспечивает высокий ресурс работы, исчисляемый миллионами циклов.
Область применения и оборудование
Сфера использования пневмораспределителя 2/2 БВ78-21М в Казахстане чрезвычайно широка. Его применяют в системах промышленной автоматики для управления зажимами, толкателями, захватами. Он востребован на производстве, в ремонтных мастерских, на станках с ЧПУ, в упаковочном и пищевом оборудовании, в деревообработке. Этот пневмораспределитель часто является базовым элементом в схемах управления пневмоцилиндрами одностороннего действия или для подачи/отсечки воздуха в различных технологических процессах.
Ремонт и обслуживание
Простая и надежная конструкция пневмораспределителя БВ78-21М облегчает его обслуживание. Чаще всего изнашиваются уплотнительные кольца (манжеты) на золотнике и направляющих втулках. Со временем может потребоваться замена возвратной пружины или чистка от загрязнений. Для ремонта удобно использовать ремкомплекты, которые включают основные изнашиваемые элементы.
Примерный состав ремкомплекта:
| Название детали |
Кол-во |
| Уплотнительные кольца (манжеты) золотника |
2-3 шт. |
| Уплотнения штока/толкателя |
1-2 шт. |
| Возвратная пружина |
1 шт. |
| Комплект винтов крепления |
2 шт. |
Подробности о наличии ремкомплектов и технической поддержке уточняйте у специалистов компании «Гидротех».
Как заказать и доставка
Купить пневмораспределитель БВ78-21М с гарантией и сервисной поддержкой можно в компании «Гидротех». Мы осуществляем поставки по всему Казахстану, включая крупные города и промышленные центры: Астана (Нур-Султан), Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в другие страны СНГ. Для оформления заказа воспользуйтесь корзиной на сайте или свяжитесь с нашими менеджерами через раздел Контакты или форму заказа.
