В современном промышленном оборудовании и спецтехнике надежность и безопасность работы гидравлических систем являются приоритетными задачами. Для их решения служат специальные устройства контроля потока жидкости, среди которых важное место занимает гидрозамок односторонний М-1КУ 20/320. Эта модель представляет собой управляемый обратный клапан, который блокирует нежелательное движение исполнительных механизмов, обеспечивая стабильность и предотвращая аварии.
На этой странице вы найдете полную техническую информацию о гидравлическом замке М-1КУ 20/320, принцип его работы, основные параметры, сферы применения и условия поставки в Казахстане. Этот гидрозамок односторонний М-1КУ 20/320 является эталоном надежности для гидроприводов, работающих в условиях высокого давления и интенсивных нагрузок.
Описание и назначение гидрозамка М-1КУ 20/320
Гидравлический узел гидрозамок односторонний М-1КУ 20/320 предназначен для установки в гидросистему между распределителем и исполнительным механизмом, таким как гидроцилиндр. Его ключевая функция — надежно запирать полость гидроцилиндра, предотвращая самопроизвольное опускание груза или смещение узла под действием внешней силы или из-за внутренних утечек в золотниковом распределителе.
Этот гидрозамок односторонний свободно пропускает жидкость в прямом направлении (от насоса к цилиндру), но полностью блокирует поток в обратную сторону. Открытие для обратного хода возможно только при подаче управляющего давления на специальный канал клапана. Таким образом, односторонний М-1КУ 20/320 обеспечивает двойной контроль: безопасную фиксацию и управляемое возвращение механизма в исходное положение.
Основные параметры: вес, размеры и код ТН ВЭД
Для удобства проектирования и монтажа ниже приведены базовые данные по модели гидрозамок односторонний М-1КУ 20/320 и его ближайшим аналогам в серии.
| Параметр |
Значение для М-1КУ 20/320 |
Примечания / Диапазон серии |
| Вес, кг |
8,9 |
В зависимости от модификации и условного прохода вес в серии М-КУ варьируется от 2,6 кг до 99 кг. |
| Габаритные размеры, мм |
190х124х75 |
ДхШхВ. Для других моделей серии габариты могут быть 120х85х42, 140х100х57 и т.д. |
| Код ТН ВЭД |
8481 30 190 0 |
Клапаны для трубопроводов, котлов, резервуаров, цистерн или аналогичных емкостей. |

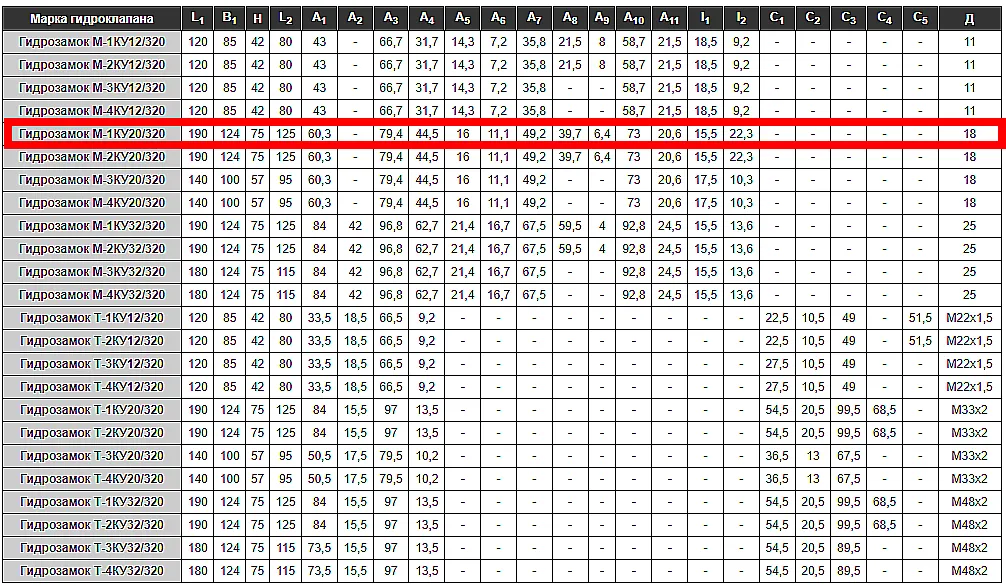

Изображение: габаритный чертеж гидрозамка одностороннего М-1КУ 20/320 с размерами подключения.
Приходит как-то инженер на склад и просит: «Дайте мне гидрозамок односторонний М-1КУ 20/320, только с характером!»
Кладовщик отвечает: «Этот и так назад без команды не пойдет!»
Технические характеристики и принцип работы
Конструкция гидрозамка одностороннего М-КУ включает в себя основной запирающий элемент (шарик или тарелку), подпружиненный в седле, и управляющий поршень. При подаче рабочей жидкости в прямом направлении давление преодолевает усилие пружины, клапан открывается, и поток свободно поступает в исполнительный механизм. При прекращении подачи и возникновении давления с обратной стороны клапан мгновенно закрывается, герметично запирая линию.
Особенностью модели М-1КУ 20/320 является наличие встроенного разгрузочного клапана и отдельного дренажного канала для отвода утечек от управляющего поршня. Это повышает плавность работы и надежность всего узла.
Детальные технические параметры гидрозамков серии
| Марка гидрозамка |
Условный проход, мм |
Рабочее давление (ном./макс.), МПа |
Расход (производительность), л/мин |
Тип рабочей среды |
Температурный диапазон, °C |
| Гидрозамок М-1КУ 20/320 |
20 |
32 / 35 |
100 |
Минеральные масла (ИГП, И-ГА и др.), эмульсии, синтетические жидкости |
от -30 до +80 |
| Гидрозамок М-2КУ 12/320 |
12 |
32 / 35 |
40 |
Минеральные масла (ИГП, И-ГА и др.), эмульсии, синтетические жидкости |
от -30 до +80 |
| Гидрозамок Т-1КУ 20/320 |
20 |
32 / 35 |
100 |
Минеральные масла (ИГП, И-ГА и др.), эмульсии, синтетические жидкости |
от -30 до +80 |
| Гидрозамок М-1КУ 32/320 |
32 |
32 / 35 |
250 |
Минеральные масла (ИГП, И-ГА и др.), эмульсии, синтетические жидкости |
от -30 до +80 |
Рабочая среда — стандартные гидравлические масла, соответствующие ГОСТ, а также неагрессивные жидкости на водной основе. Срок службы гидрозамка одностороннего М-1КУ 20/320 при соблюдении условий эксплуатации (чистота жидкости, отсутствие кавитации) составляет несколько тысяч часов и определяется состоянием уплотнений и запирающего элемента.
Область применения и монтаж
Гидрозамок односторонний М-1КУ 20/320 находит широкое применение в различных отраслях Казахстана и всего СНГ благодаря своей универсальности и надежности.
Типовое оборудование для установки:
- Мобильная техника: Гидравлические системы автокранов (Автокран КС-3577, КС-45717), экскаваторов, бульдозеров, фронтальных погрузчиков, дорожно-строительных машин.
- Промышленные станки: Прессы кузнечно-штамповочные, гибочные машины, гидравлические ножницы.
- Грузоподъемное оборудование: Подъемные столы, манипуляторы, опрокидыватели.
- Станки с ЧПУ и автоматические сборочные линии.
Монтаж осуществляется путем врезки в напорную линию между распределителем и потребителем. Крепление — стыковое, по плоско-уплотнительной схеме с использованием уплотнительных колец или прокладок. Рекомендуется устанавливать как можно ближе к исполнительному механизму для повышения эффективности блокировки.

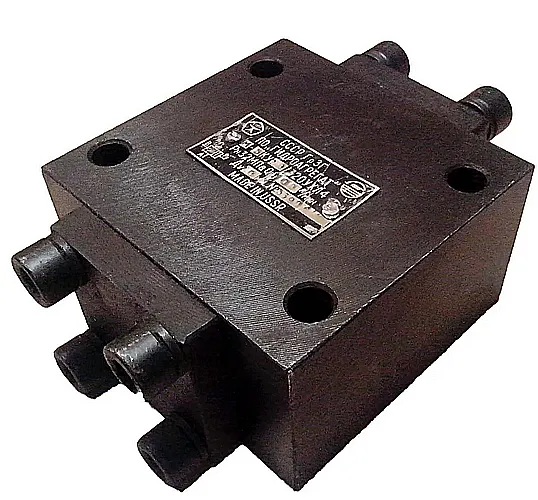

Вид гидрозамка одностороннего М-1КУ 20/320 со стороны присоединительных отверстий.
Ремонт и запасные части
Наиболее подверженными износу в гидрозамке одностороннем М-1КУ 20/320 являются уплотнительные элементы и запирающий узел. Для проведения ремонта рекомендуется приобретать ремкомплекты. Стандартный состав ремкомплекта включает:
| Наименование детали |
Материал |
Кол-во, шт |
Примечание |
| Уплотнительное кольцо манжетное поршня управления |
NBR (нитрил-бутадиен) |
1 |
Основная частая причина утечек |
| Уплотнительные кольца круглого сечения (торцевые) |
NBR |
4-6 |
Для уплотнения присоединительных плоскостей |
| Пружина запирающего элемента |
Пружинная сталь |
1 |
Меняется при потере жесткости |
| Шарик/тарелка клапана |
Закаленная сталь |
1 |
При наличии задиров или деформации |

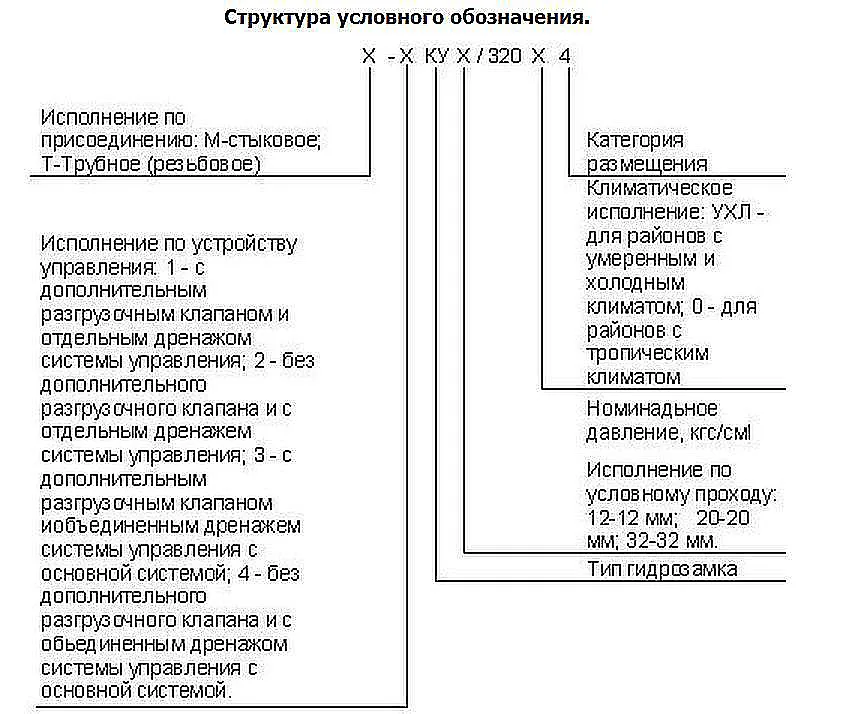

Условное обозначение модели
Расшифровка индекса гидрозамок односторонний М-1КУ 20/320:
- М — тип соединения или серия (в данном случае — стыковое монтажное исполнение).
- 1 — номер схемы или типа конструкции (наличие разгрузочного клапана).
- КУ — Клапан Управляемый (основное функциональное назначение).
- 20 — Условный проход (Ду), мм.
- 320 — Номинальное рабочее давление, условно обозначаемое в кгс/см² (320 ≈ 32 МПа).
По аналогии строятся обозначения других моделей: Т-КУ (иное присоединение), Ф-КУ (фланцевое исполнение).
Как оформить заказ
Для покупки гидрозамка одностороннего М-1КУ 20/320 свяжитесь с нашими специалистами через форму на сайте или по телефону. При заказе укажите:
- Полное наименование: Гидрозамок односторонний М-1КУ 20/320.
- Необходимое количество.
- Требуемые сопутствующие товары (ремкомплекты, уплотнения).
- Город доставки.
Мы предлагаем конкурентные цены и гибкие условия для оптовых покупателей и предприятий.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию гидрозамка (М-КУ, Т-КУ, Ф-КУ)?
Выбор зависит от типа присоединения в вашей гидросистеме. Гидрозамок серии М-КУ имеет стыковое (пластинчатое) присоединение, Т-КУ — резьбовое, а Ф-КУ — фланцевое. Основные параметры — условный проход (Ду) и номинальный расход — должны соответствовать параметрам вашего контура.
Каковы сроки поставки гидрозамка М-1КУ 20/320 в Казахстан?
Стандартные модели, включая гидрозамок односторонний М-1КУ 20/320, часто есть в наличии на нашем складе в Костанае. Срок поставки в крупные города (Астана, Алматы, Шымкент) составляет 2-5 рабочих дней. Под заказ сроки уточняются индивидуально.
С какой рабочей жидкостью совместим гидрозамок М-1КУ 20/320?
Устройство рассчитано на работу с минеральными индустриальными и гидравлическими маслами (И-ГА, И-ГС, ВМГЗ и аналоги), водно-масляными эмульсиями и некоторыми синтетическими жидкостями. Не рекомендуется использование с агрессивными средами (кислоты, щелочи) и жидкостями, не соответствующими по вязкости.
Осуществляете ли вы поставки в страны СНГ?
Да, компания Гидротех организует поставки гидравлических компонентов и гидрозамков односторонних М-1КУ 20/320 в страны СНГ: Россию, Беларусь, Узбекистан, Кыргызстан и другие. Условия доставки и таможенного оформления обсуждаются индивидуально.
Доставка и сервис от Гидротех
Компания Гидротех является надежным поставщиком гидравлических компонентов в РК с собственным складом в Костанае. Мы поставляем качественный гидрозамок односторонний М-1КУ 20/320 на предприятия по всему Казахстану, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Работаем как с розничными заказчиками, так и с промышленными предприятиями на долгосрочной основе. Предлагаем технические консультации, помощь в подборе аналогов и гарантийное обслуживание. Повышайте надежность вашей техники с качественными гидрокомпонентами от Гидротех – вашего партнера в мире промышленной гидравлики!
