В сложных промышленных гидросистемах точность и надежность контроля давления являются критически важными параметрами. Именно для этих целей разработан профессиональный Гидроклапан М-КР 10-32-2 – ключевой компонент для стабилизации рабочей среды. Данная модель, представленная брендом Гидротех, обеспечивает высочайшую точность регулировки, что делает её незаменимой в прецизионном оборудовании, работающем в условиях переменных нагрузок. Уникальная конструкция и применение качественных материалов гарантируют долгий срок службы даже в условиях сурового климата Казахстана.
Описание и назначение Гидроклапана М-КР 10-32-2
Гидроклапан М-КР 10-32-2 представляет собой редукционный клапан золотникового типа модернизированной серии. Его основное назначение – поддержание стабильного, заданного уровня давления в гидравлическом контуре независимо от колебаний входного давления или расхода рабочей жидкости. Данная функция, известная как редукция давления, жизненно необходима для защиты чувствительных элементов системы от перегрузок и обеспечения плавной, предсказуемой работы всего оборудования. Благодаря двухступенчатой системе регулировки, состоящей из основного и вспомогательного золотников, Гидроклапан М-КР 10-32-2 обеспечивает сверхточное управление в широком диапазоне, что выделяет его среди аналогов.
Ключевые параметры: вес, размеры и классификация
Модель отличается надежной и компактной конструкцией, что облегчает её интеграцию в существующие системы. Устройство обладает весом 4,5 кг, что подтверждает его солидное, рассчитанное на высокие нагрузки исполнение. Габаритные размеры составляют 124 мм в длину, 90 мм в ширину и 153 мм в высоту, что позволяет производить монтаж даже в условиях ограниченного пространства. Для международной торговли и таможенного оформления используется Код ТН ВЭД 8481.20.000, обозначающий клапаны для трубопроводов, баллонов, котлов и прочих емкостей.

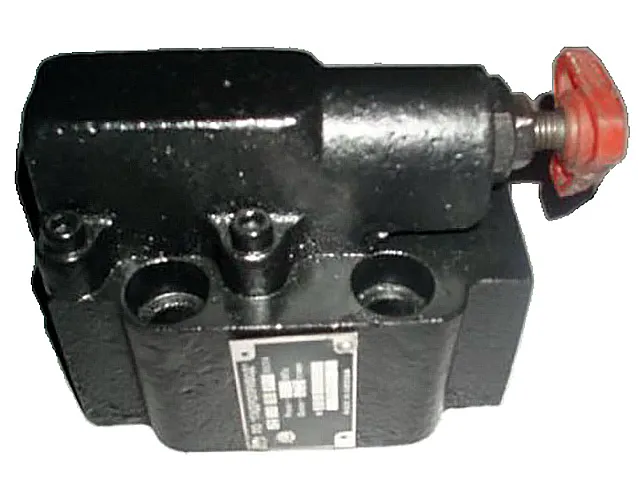

Внешний вид профессионального Гидроклапана М-КР 10-32-2 от производителя Гидротех.
Расшифровка условного обозначения модели
Маркировка Гидроклапан М-КР 10-32-2 несет в себе всю ключевую информацию об устройстве:
«М» – обозначает модернизированную, улучшенную серию изделий.
«КР» – прямо указывает на тип устройства: Клапан Редукционный.
«10» – условный проход в миллиметрах, определяющий присоединительные размеры.
«32-2» – модификация, рассчитанная на работу с номинальным давлением до 32 МПа (320 бар).
«Нефтяник спрашивает у начальника: «Почему наш Гидроклапан М-КР 10-32-2 работает как часы?» – «Потому что он, как и ты, всегда держит давление в норме, бауырым!»
Технические характеристики в таблице
Основные эксплуатационные параметры Гидроклапана М-КР 10-32-2 сведены в наглядную таблицу ниже. Эти данные помогут инженерам и технологам убедиться в совместимости устройства с конкретной гидравлической системой.
| Параметр | Значение |
|---|
| Условный проход (DN), мм | 10 |
| Максимальное рабочее давление, МПа (бар) | 31 (310) |
| Номинальный расход (производительность), л/мин | 40 |
| Диапазон рабочих температур, °C | -20 … +80 |
| Вид рабочей среды | Минеральные гидравлические масла (HLP, HM, HV) |
| Тип присоединения | Стыковое, на плиту (подвод через плиту) |
| Масса, кг | 4.5 |
Принцип работы двухступенчатого редукционного клапана
Работа Гидроклапана М-КР 10-32-2 основана на поддержании динамического равновесия. Внутри корпуса находится подпружиненный золотник, противодействующий давлению жидкости в управляющей полости. Когда давление на выходе клапана превышает заданное значение настройки, усилие от жидкости преодолевает усилие пружины. Золотник смещается, открывая путь для слива излишков жидкости в дренажную линию или бак. Это приводит к падению давления на выходе до нужного уровня. Двухступенчатая система позволяет основному золотнику компенсировать крупные перепады, а вспомогательному – обеспечивать тонкую, точную подстройку (±0.1 МПа), обеспечивая стабильность параметров даже при резко меняющейся нагрузке.
Температурный режим и ресурс устройства
Конструкция Гидроклапана М-КР 10-32-2 рассчитана на эксплуатацию в широком температурном диапазоне от минус 20 до плюс 80 градусов Цельсия. Использование уплотнительных элементов из высококачественного нитрилкаучука (NBR) обеспечивает сохранение герметичности и рабочих характеристик как в летнюю жару, так и в зимние морозы, характерные для многих регионов Казахстана. При соблюдении условий эксплуатации, рекомендованных производителем, и использовании чистых, совместимых рабочих жидкостей, срок службы клапана составляет не менее 10 лет. Для продления ресурса рекомендуется проводить плановые проверки состояния уплотнений.
Области применения в промышленности Казахстана
Благодаря своей надежности и точности, Гидроклапан М-КР 10-32-2 нашел широкое применение в различных отраслях промышленности и сельского хозяйства Казахстана.
Металлообработка: гидравлические прессы, гильотинные ножницы, координатные станки, где требуется плавное и точное управление силовыми цилиндрами.
Машиностроение: литьевые машины, пресс-формы, испытательные стенды.
Дорожно-строительная техника: экскаваторы, бульдозеры, автогрейдеры, асфальтоукладчики для регулировки гидропривода рабочих органов.
Сельскохозяйственная техника: комбайны, тракторы, опрыскиватели, где гидравлика отвечает за работу навесного оборудования.
Горнодобывающее оборудование: буровые установки, шахтные механизмы, конвейерные системы.
Габаритные и присоединительные размеры
Для корректного монтажа Гидроклапана М-КР 10-32-2 в гидросистему важно учитывать его присоединительные размеры. Устройство монтируется на монтажную плиту (поддон) стыковым способом. Основные присоединительные параметры: размер фланца D=34 мм, резьбовое отверстие d=M27. Общая длина L составляет 124 мм. Такая конструкция обеспечивает простоту установки и обслуживания.
Рекомендуемые запчасти и ремкомплекты
Для обеспечения длительной и бесперебойной работы Гидроклапана М-КР 10-32-2 рекомендуется иметь в наличии набор ключевых запасных частей. Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы, испытывающие постоянное давление и трение.
| Наименование компонента | Назначение |
|---|
| Комплект уплотнительных колец (сальников) | Для восстановления герметичности золотниковой группы и крышек. |
| Пружина регулировочная | Основной элемент, задающий давление срабатывания. Может терять жесткость со временем. |
| Золотник (плунжер) основной | Подвижный элемент, подверженный абразивному износу от загрязнений в жидкости. |
| Корпусная прокладка | Обеспечивает герметичность стыка между корпусом и присоединительной плитой. |
Варианты заказа и доставка по Казахстану
Заказать оригинальный Гидроклапан М-КР 10-32-2 от производителя Гидротех можно на нашем сайте. Мы осуществляем прямые поставки с гарантией 24 месяца. Доставка организована во все регионы Казахстана, включая крупнейшие промышленные и логистические центры: Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Для оформления заказа или получения консультации специалиста, воспользуйтесь формой обратной связи или свяжитесь с нами через раздел Контакты.
Часто задаваемые вопросы (FAQ)
Как подобрать нужную модификацию Гидроклапана М-КР 10-32-2 для конкретного оборудования?
Основными критериями являются требуемый диапазон регулировки давления и номинальный расход системы. Клапан М-КР 10-32-2 рассчитан на давление до 31 МПа и расход до 40 л/мин. Если ваша система работает в этих пределах, данная модель будет совместима. Для более точного подбора рекомендуем обратиться к нашим инженерам.
Каковы сроки поставки Гидроклапана М-КР 10-32-2 в мой город?
На складе в Костанае часто имеется товар в наличии. Доставка до основных городов Казахстана занимает от 1 до 5 рабочих дней в зависимости от удаленности. Подробные сроки и стоимость доставки уточняйте у менеджера при оформлении заказа.
Можно ли использовать Гидроклапан М-КР 10-32-2 с синтетическими или водно-гликолевыми жидкостями?
Стандартное исполнение предназначено для работы на минеральных маслах. Для использования с другими типами рабочих сред (например, HFC, HFD) необходимы специальные уплотнения (FKM, EPDM). Проконсультируйтесь с нами для заказа соответствующей модификации.
Что делать при падении точности регулировки или появлении утечек?
Чаще всего это свидетельствует о износе уплотнений или загрязнении золотниковой пары. Рекомендуем приобрести ремкомплект и выполнить техническое обслуживание. Если проблема не устранена, обратитесь в нашу сервисную службу по гарантии.
Гидроклапан М-КР 10-32-2 от компании Гидротех – это выбор профессионалов, ценящих стабильность и надежность в каждой детали. Надежный поставщик из Костаная гарантирует качество оригинальной продукции, оперативную логистику по всему Казахстану и грамотную техническую поддержку. Обеспечьте свою гидравлическую систему компонентом, который справится с любым давлением.
