Гидроклапан МКРВ.../3М редукционный

Описание и назначение гидроклапанов МКРВ.../3М редукционных

Гидроклапан МКРВ.../3М редукционный – это ключевой компонент современных гидравлических систем, предназначенный для точного понижения и стабилизации давления рабочей жидкости. Благодаря модульной конструкции, данный гидроклапан МКРВ.../3М редукционный значительно упрощает проектирование и сборку гидросистем, сокращая количество трубопроводов и повышая общую надежность. Устройство активно используется в различных отраслях промышленности Казахстана, включая металлообработку, машиностроение, производство строительных материалов и сельхозтехники.

Основные параметры и габариты

Все модификации гидроклапана МКРВ.../3М редукционный имеют единый условный проход (Ду) 10 мм и массу около 3.3 кг. Компактные размеры и стандартизированные присоединительные поверхности делают его идеальным для модульного монтажа на гидравлические панели или плиты. Это позволяет легко интегрировать устройство в существующие системы без серьезных переделок, что особенно актуально для казахстанских предприятий, занимающихся модернизацией оборудования.

Технические характеристики серии МКРВ.../3М

Серия гидроклапанов МКРВ.../3М редукционных включает три основные модификации, которые различаются максимальным выходным давлением и диапазоном его регулировки. Это позволяет подобрать оптимальное решение для конкретных задач. Следующая таблица наглядно демонстрирует ключевые параметры каждой модели.

Бір күні гидроклапан МКРВ.../3М редукционный жұмысқа келеді. Оған: "Сен неге осындай керілгенсің?" – деп сұрайды. Ал ол: "Қысымды түсіре алмай жүрмін!" – дейді.

Условное обозначение и расшифровка

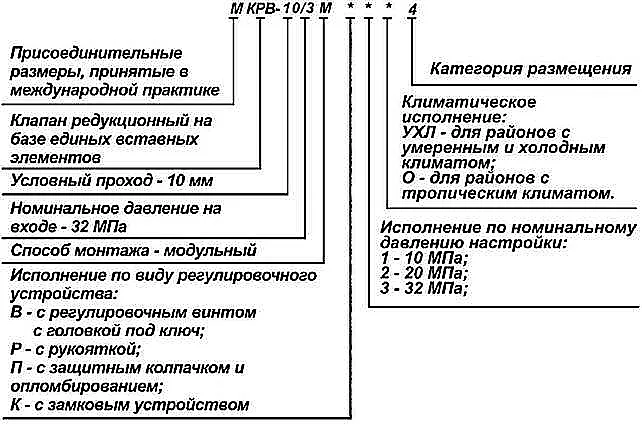

Каждый гидроклапан МКРВ.../3М редукционный имеет четкую систему маркировки, которая зашифрована в его обозначении. Расшифровка помогает точно определить параметры устройства при подборе. Пример: МКРВ-10/3МР1 УХЛ4. Здесь: МКРВ – марка редукционного клапана модульного монтажа, 10 – условный проход 10 мм, 3М – тип исполнения, Р1 – диапазон регулировки давления 0.5-12.5 МПа, УХЛ4 – климатическое исполнение для умеренного и холодного климата, что актуально для многих регионов Казахстана.

Принцип работы гидроклапана

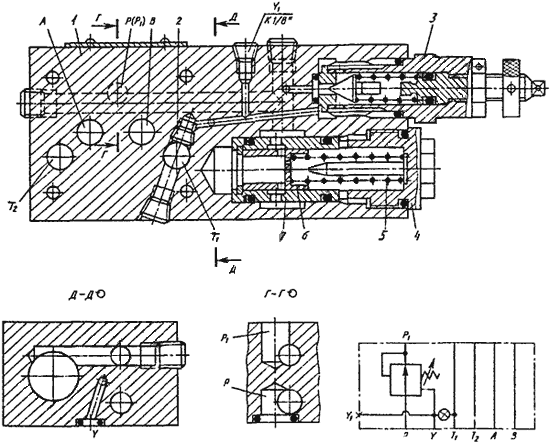

Принцип действия гидроклапана МКРВ.../3М редукционный основан на редуцировании (понижении) давления в подключенной линии. Устройство автоматически поддерживает заданное значение давления на выходе, компенсируя колебания на входе. Внутренняя конструкция включает основной клапан, управляющий золотник, пружинный механизм и демпферные отверстия для гашения пульсаций. Когда давление превышает установленный порог, клапан открывается, сбрасывая излишки жидкости в сливную магистраль. Таким образом, гидроклапан МКРВ.../3М редукционный обеспечивает стабильную и безопасную работу всего гидропривода.

Условное графическое обозначение гидроклапана МКРВ.../3М редукционный на гидравлических схемах.

Температурный режим работы и срок службы

Для долговечной и бесперебойной работы гидроклапан МКРВ.../3М редукционный рассчитан на работу с минеральными маслами, имеющими вязкость в диапазоне 22–200 сСт. Рекомендуемый температурный интервал эксплуатации – от +10 до +70 °C. Чистота рабочей жидкости крайне важна: необходима фильтрация с тонкостью 40–80 мкм. Соблюдение этих условий, а также своевременное техническое обслуживание, включающее замену уплотнений, гарантируют длительный срок службы устройства даже в условиях интенсивной эксплуатации на казахстанских производствах.

Область применения и совместимое оборудование

Гидроклапан МКРВ.../3М редукционный находит широкое применение в гидроприводах различного промышленного оборудования. В Казахстане его часто устанавливают на гидравлические прессы, токарные и фрезерные станки, литьевые машины, а также на мобильную технику – экскаваторы, погрузчики, краны. Модульная конструкция делает его универсальным решением для модернизации старых систем и встраивания в новые проекты, обеспечивая совместимость с большинством распространенных гидравлических компонентов.

Состав ремкомплекта и часто заменяемые детали

Для поддержания работоспособности гидроклапана МКРВ.../3М редукционный рекомендуется иметь ремкомплект, основу которого составляют уплотнительные кольца. Именно эти элементы чаще всего подвержены износу и могут стать причиной течи. В таблице приведен перечень колец, входящих в стандартный комплект для восстановления герметичности.

Кроме колец, в процессе эксплуатации может потребоваться чистка или замена вспомогательного клапана, а также прочистка демпферных отверстий при потере точности регулировки.

Габаритные и присоединительные размеры

Гидроклапан МКРВ.../3М редукционный спроектирован для компактного размещения в гидросистеме. Тип присоединения – модульный монтаж на общую плиту или панель через стандартные стыковые поверхности. Точные габаритные размеры могут незначительно варьироваться между модификациями, но общая схема крепления унифицирована и предполагает использование шпилек или винтов М6 соответствующего класса прочности. Для уточнения детальных чертежей обратитесь к нашим специалистам.

Пример оформления заказа

Для заказа гидроклапана МКРВ.../3М редукционный необходимо указать полное обозначение требуемой модели, например: Гидроклапан редукционный МКРВ-10/3МР2 УХЛ4. Это соответствует устройству с диапазоном регулировки 1–23 МПа для климата УХЛ. Если вы сомневаетесь в выборе, менеджеры компании Гидротех всегда готовы помочь подобрать аналог или уточнить наличие на нашем складе в Костанае.

Доставка по Казахстану и странам СНГ

Компания Гидротех, как ведущий поставщик гидравлического оборудования в Казахстане, обеспечивает оперативную поставку гидроклапанов МКРВ.../3М редукционных во все регионы страны, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Мы работаем напрямую со склада в Костанае, что позволяет предлагать конкурентные цены и гибкие условия сотрудничества. Для получения консультации или оформления заказа воспользуйтесь Контактами на нашем сайте.
