Описание и ключевые преимущества ПФРК10-1-1-0
ПФРК10-1-1-0 Пневмоблок П-ФРК-10-1-1-0 (Ду=10мм, К3/8", 0,05-1,0 МПа, метал.стакан) без манометра — это комплексное решение для подготовки сжатого воздуха в промышленных системах. Устройство объединяет три ключевые функции: фильтрацию влаги и примесей, редукцию давления и аварийную защиту. Это делает пневмоблок П-ФРК-10-1-1-0 незаменимым элементом для защиты чувствительных пневматических механизмов от неисправностей, продлевая их ресурс. Область применения охватывает станкостроение, пищевую промышленность, энергетику и управление технологическими процессами по всему Казахстану. Высокая производительность и прочная конструкция с металлическим стаканом отвечают требованиям отечественного производства. Неудивительно, что пневмоблок ПФРК10-1-1-0 пользуется спросом в таких промышленных центрах Казахстана, как Астана, Павлодар и Актобе.
Основные технические характеристики пневмоблока
Рабочее давление для пневмоблока П-ФРК-10-1-1-0 (Ду=10мм, К3/8", 0,05-1,0 МПа, метал.стакан) лежит в диапазоне от 0,05 до 1,0 МПа. Номинальный показатель составляет 1,0 МПа, что обеспечивает широкий рабочий диапазон для различных систем управления и пневмоприводов. Для настройки устройства предусмотрен редукционный клапан, который позволяет плавно регулировать выходное давление от 0,05 до 0,85 МПа. Этого достаточно для большинства задач автоматизации.
Производительность воздушного потока при стандартном рабочем давлении в 0,4 МПа достигает 0,63 м³/мин, что является ключевым параметром при выборе данного блока для конкретного оборудования. Устройство демонстрирует высокую эффективность влагоотделения — до 90% и обеспечивает абсолютную тонкость фильтрации на уровне 25 микрон. Такие параметры делают ПФРК10-1-1-0 надежным барьером для загрязнений. Для эксплуатации в суровых климатических условиях предлагается исполнение УХЛ, гарантирующее работоспособность от -40°C до +50°C.
| Параметр | Значение |
|---|
| Условный проход (Ду), мм | 10 |
| Присоединительные размеры, дюйм | К3/8" (цилиндрическая резьба) |
| Рабочее давление, МПа | 0,05-1,0 |
| Диапазон настройки выходного давления, МПа | 0,05-0,85 |
| Номинальный расход воздуха (при 0,4 МПа), м³/мин | 0,63 |
| Тип рабочей среды | Сжатый воздух (класс очистки не грубее 12 по ГОСТ) |
| Абсолютная тонкость фильтрации, мкм | 25 |
| Степень влагоотделения, % | 90 |
| Вместимость стакана для конденсата, см³ | 100 |
| Масса изделия, кг | 1,26 |
| Климатическое исполнение | УХЛ4, О4 |
Фронтальный вид пневмоблока П-ФРК-10-1-1-0: металлический защитный стакан, корпус и штуцеры для подключения.
Принцип работы и устройство пневмоблока
Работа пневмоблока ПФРК10-1-1-0 основана на последовательной фильтрации, редуцировании и страховке. Сжатый воздух поступает на вход устройства. Сначала он попадает во влагоотделитель центробежного действия в нижней части устройства. Под действием центробежных сил капли масла, воды и твердые частицы отделяются от основного потока и оседают в прозрачном стакане, защищенном металлическим кожухом. Затем предварительно очищенный воздух проходит через фильтрующий элемент с тонкостью 25 мкм, где задерживаются мельчайшие примеси.
Следующий этап — регулирование давления с помощью редукционного клапана, который стабильно поддерживает заданное давление на выходе системы, несмотря на колебания входного параметра. Аварийный клапан, интегрированный в конструкцию пневмоблока П-ФРК-10-1-1-0 (Ду=10мм, К3/8", 0,05-1,0 МПа, метал.стакан), обеспечивает дополнительную защиту: при превышении заданного уровня на 0,08 МПа он срабатывает, предотвращая поломку оборудования. Эта многоступенчатая защита является стандартом качества казахстанского бренда Гидротех.

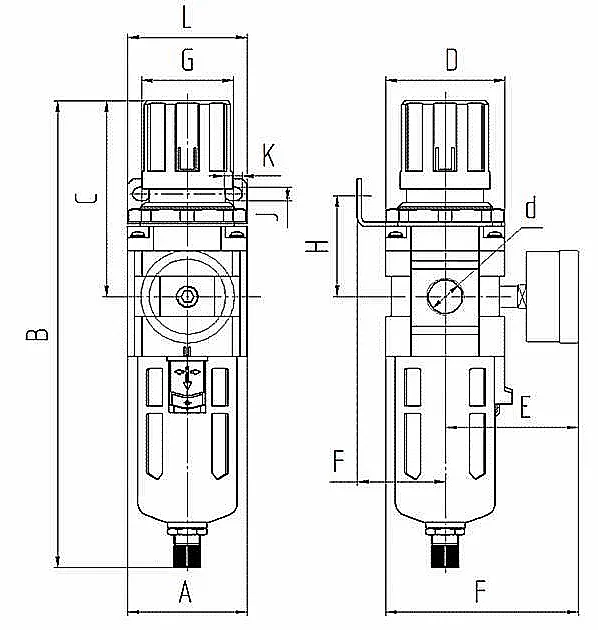

Боковой вид ПФРК10-1-1-0: показан механизм регулировки давления и штуцер для ручного отвода конденсата.
Расшифровка обозначения и варианты комплектации
Маркировка П-ФРК-10-1-1-0 имеет четкую логику и описывает ключевые особенности устройства.
П – Пневматический прибор.
ФРК – Фильтр Редукционный с Клапаном.
10 – Условный проход, 10 мм.
Первая 1 – Модификация с фильтром и редуктором в одном корпусе.
Вторая 1 – Наличие аварийного клапана.
0 – Исполнение без дополнительных опций (в данном случае — без манометра).
Стандартная поставка осуществляется в варианте ПФРК10-1-1-0 (Ду=10мм, К3/8", 0,05-1,0 МПа, метал.стакан) без манометра. Однако по запросу доступны модификации с улучшенным функционалом для специфических задач:
• ПФРК10-1-1-0-АО — с автоматическим отводом конденсата, что критично для систем с повышенной влажностью среды.
• ПФРК10-1-1-0-5 — с тонкостью фильтрации 5 микрон для защищенных пневмосистем.
• ПФРК10-1-1-0-АО-5 — комбинированная версия с обоими улучшениями.
Бір инженер өз ісінде қолданып жүрген ПФРК10-1-1-0 Пневмоблок П-ФРК-10-1-1-0 (Ду=10мм, К3/8", 0,05-1,0 МПа, метал.стакан) манометрсіз жеткілікті деп санап, оған манометр тағып алу керек па деп сұрайды. Жауабы: «Егер сіз барып құрал көретін болсаңыз, онда манометр қажет, бірақ пневмоблок ПФРК10-1-1-0 өзі керек қысымды «біледі», сондықтан сіз білесіз болсаңыз, онда ол болмаса да болады!»
Температурный режим, условия эксплуатации и межремонтный ресурс
Для пневмоблока П-ФРК-10-1-1-0 предусмотрены два климатических исполнения, адаптированные под условия Казахстана. Исполнение О предназначено для регионов с умеренным климатом и предполагает работу при температурах окружающей среды от -10°C до +40°C. Исполнение УХЛ обеспечивает работоспособность в более широком диапазоне — от -40°C до +50°C, что актуально для северных и резко континентальных зон. Рабочая среда (сжатый воздух) не должна нагреваться выше +60°C.
Срок службы пневмоблока напрямую зависит от качества обслуживания. При своевременной замене фильтрующих патрунов (элементов) и уплотнений устройство безотказно работает 5-7 лет. Регулярность обслуживания определяется условиями производства. Рекомендованный режим ТО: ежедневный контроль уровня конденсата, еженедельная проверка давления, ежемесячная очистка или замена фильтра.
Применение на предприятиях Казахстана
Пневмоблок ПФРК10-1-1-0 находит применение в самых разных отраслях промышленности благодаря своей универсальности, производительности и надежности. Его используют в качестве узла подготовки воздуха перед подачей на пневмоцилиндры, клапаны, исполнительные механизмы и пневмоинструмент.
Компрессорлық жабдықтар мен сенсорлық басқару жүйелері (Пневмобасқару жүйелері) активно используют данную модель для стабилизации параметров воздушного потока. Также пневмоблок П-ФРК-10-1-1-0 устанавливают на:
• Упаковочное оборудование в пищевой и легкой промышленности (Алматы, Шымкент).
• Станки с ЧПУ и прессы в машиностроительных цехах (Караганда, Усть-Каменогорск).
• Системы управления технологическими трубопроводами и клапанами в ЖКХ и энергетике.
• Пневматические приводы вентиляционных и очистных систем.

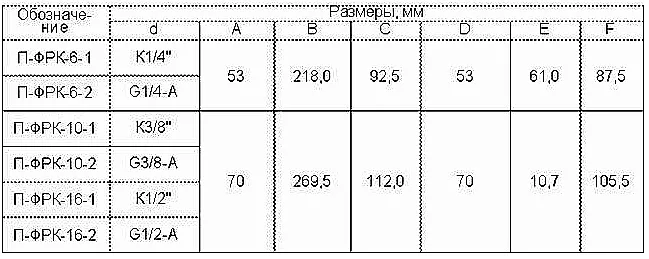

Схема подключения пневмоблока показывает вход, выход и точку установки при комплектации с манометром.
Рекомендованные запчасти и ремкомплект
Для поддержания высокой производительности и стабильности работы пневмоблока ПФРК10-1-1-0 рекомендуем иметь на складе запасные части. Наиболее часто требующие замены компоненты связаны с износом фильтрующих и уплотнительных элементов. Использование оригинальных запчастей от Гидротех гарантирует точное соответствие и длительный срок службы узла.
| Наименование запчасти / Ремкомплекта | Типовая периодичность замены | Признаки необходимости замены |
|---|
| Фильтрующий элемент (патрун) | 3-6 месяцев (в зависимости от загрязненности воздуха) | Снижение пропускной способности, рост перепада давления |
| Уплотнительные кольца (резиновые) | 1 раз в год (или при плановом ТО) | Появление утечек воздуха, "подсос" |
| Мембрана редукционного клапана | 1 раз в 1,5-2 года | Нестабильность выходного давления, невозможность плавной настройки |
| Клапан сброса конденсата | 1 раз в 2 года | Заклинивание, неполное закрытие/открытие, утечка |
| Прозрачный стакан | По мере необходимости | Помутнение, трещины, механические повреждения |
| Металлический защитный кожух | По мере необходимости | Сильная деформация или коррозия |
Габаритные и присоединительные размеры, вес
Пневмоблок П-ФРК-10-1-1-0 имеет компактные размеры, что облегчает его монтаж даже в стесненных условиях производственных линий. Блок необходимо устанавливать вертикально, с отклонением не более 5 градусов, чтобы обеспечить корректный сбор конденсата в стакане. Присоединение к пневмолинии осуществляется через стандартные резьбовые штуцеры. Для подключения используется трубная цилиндрическая резьба К3/8" (внешняя).
| Параметр | Значение |
|---|
| Габаритная длина (с выходами), мм | ~120 |
| Ширина, мм | ~80 |
| Высота (со стаканом), мм | ~140 |
| Присоединительная резьба (вход/выход) | К3/8" (цилиндрическая) |
| Масса (нетто), кг | 1,26 |
| Код ТН ВЭД | 8414.80.100 |
Инструкция по монтажу
Монтаж пневмоблока ПФРК10-1-1-0 простой, но требует соблюдения нескольких правил для надежной работы.
1. Убедитесь, что стрелка на корпусе (указатель направления потока) будет совпадать с реальным направлением движения сжатого воздуха.
2. Установите устройство вертикально, в месте, удобном для обслуживания.
3. Для подключения используйте стандартные фитинги под резьбу К3/8". При закручивании применяйте герметик (Локтайт, ФУМ-лента) для обеспечения герметичности соединения.
4. Прикрутите блок непосредственно к трубопроводу или закрепите на специальном кронштейне.
5. Перед первым пуском убедитесь, что штуцер для слива конденсата закрыт.
6. После подачи давления отрегулируйте желаемое выходное значение с помощью рукоятки редуктора, поворачивая ее по часовой стрелке для увеличения и против — для уменьшения. Для фиксации нажмите на рукоятку.
Доставка от казахстанского поставщика Гидротех
Казахстанский бренд-поставщик Гидротех осуществляет прямые поставки промышленной пневматики, включая пневмоблок ПФРК10-1-1-0, по всей территории Казахстана и СНГ. Мы обеспечиваем быструю логистику и удобные условия для клиентов из любого региона. Для заказа перейдите в раздел Контакты нашего сайта.
Ориентировочные сроки доставки по Казахстану:
• Астана, Шымкент — 2-3 рабочих дня.
• Алматы, Караганда, Тараз — 3-4 рабочих дня.
• Актобе, Павлодар — 4-5 рабочих дней.
• Усть-Каменогорск — 5-6 рабочих дней.
Страны СНГ: Доставка организуется в течение 7-10 рабочих дней.
Для крупных заказчиков действуют специальные условия и бесплатная доставка при сумме заказа от 100 000 тенге.
Часто задаваемые вопросы (FAQ)
Как правильно подобрать пневмоблок П-ФРК-10-1-1-0 для моего станка?
Для выбора необходимо знать три ключевых параметра вашей системы: максимальное входное давление (не должно превышать 1,0 МПа), требуемый рабочий диапазон давления на выходе (в настройках от 0,05 до 0,85 МПа) и ориентировочный расход воздуха (производительность блока до 0,63 м³/мин). Также оцените уровень загрязнения воздуха и климатические условия: для влажных сред лучше выбрать модификацию с автоматическим отводом конденсата (-АО).
Можно ли установить манометр на пневмоблок ПФРК10-1-1-0?
Да, устройство поставляется без манометра, но имеет резьбовое посадочное место в корпусе (М14х1,5). Установка стандартного манометра позволяет визуально контролировать выходное давление, что удобно для оператора. Подробности установки можно уточнить у нашего специалиста.
Что входит в регулярное техническое обслуживание блока?
Рекомендуется ежедневно визуально проверять уровень накопленного конденсата в стакане и своевременно его сливать. Раз в неделю — проверять стабильность выходного давления. Фильтрующий элемент требует замены или очистки в среднем раз в 3-6 месяцев в зависимости от интенсивности работы и чистоты воздуха. Раз в год целесообразно проводить полную ревизию уплотнений и клапанов.
Совместим ли блок с импортными пневмофитингами?
Да, присоединительная резьба К3/8" (трубная цилиндрическая) является стандартной для пневматических компонентов во всем мире и совместима с большинством импортных адаптеров, фитингов и шлангов соответствующего диаметра.
