Электродвигатель ВА 200M4
Отправка из Костаная · местные ТК / Казпочта.
Предварительно. Точную цену рассчитает менеджер.
Надежный и безопасный электродвигатель ВА 200M4 является ключевым элементом для обеспечения непрерывной и безаварийной работы оборудования на взрывоопасных производствах Казахстана. Этот взрывозащищенный агрегат специально разработан для эксплуатации в средах, где существует риск образования взрывоопасных газовых или паровоздушных смесей категории II.
Описание и назначение электродвигателя ВА 200M4
Электродвигатель ВА 200M4 представляет собой трехфазный асинхронный электромотор с короткозамкнутым ротором. Его базовая конструкция рассчитана на подключение к стандартной промышленной сети напряжением 380 Вольт с частотой 50 Герц. Скорость вращения вала фиксирована и не регулируется. Основное предназначение электродвигателя ВА 200M4 — привод различного промышленного оборудования, работающего в опасных условиях, таких как угольные и рудные шахты, объекты нефтегазопереработки, химические и металлургические комбинаты.
Қазақстандағы техника сұрайды: «Қандай электродвигатель керек?» – деп. Жауап: «Электродвигатель ВА 200M4, онда жанған газ болса да, ол жанбайды және жандырмайды!»
Ключевые особенности безопасности
Главной отличительной чертой электродвигателя ВА 200M4 является его взрывобезопасное исполнение. Это достигается за счет размещения активных частей – статора и ротора – внутри специального прочного кожуха. Конструкция кожуха и тщательная герметизация всех технологических зазоров, включая вывод вала и места ввода кабеля, предотвращают передачу взрывной волны и продуктов горения во внешнюю среду в случае внутреннего возгорания. Для оперативного контроля за состоянием агрегата электродвигатель ВА 200M4 оснащен встроенными датчиками температуры на обмотках статора и в узлах подшипников. Дополнительные меры безопасности включают наличие наружных и внутренних клемм для надежного заземления.
Технические характеристики двигателя ВА 200M4
Основные параметры:
| Основные технические параметры электродвигателя ВА 200M4 | |
|---|---|
| Номинальная мощность, кВт | 37 |
| Синхронная частота вращения, об/мин | 1500 |
| Фактическая частота вращения вала (при нагрузке), об/мин | ~1460 |
| Напряжение питания, В | 380 |
| Номинальный ток, Iн, А | 71,9 |
| Коэффициент полезного действия (КПД), % | 92 |
| Коэффициент мощности, Cos φ | 0,85 |
| Кратность пускового момента (Мп/Мн) | 2,5 |
| Кратность максимального момента (Mmax/Мн) | 2,6 |
| Маркировка уровня взрывозащиты | 1ExdIIBT4 |
| Класс нагревостойкости изоляции | F (до +155 °C) |
| Режим работы | Продолжительный (S1) |
Исполнение и защита:
| Конструктивные особенности и защита | |
|---|---|
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
| Степень защиты IP (от пыли и влаги) | IP54, IP55 |
| Способ монтажа | На лапах (IM1001) или лапы+фланец (IM3001) |
| Тип рабочей среды | Взрывоопасная газовая среда категории II групп B, T4 |
Конструкция и принцип работы электродвигателя ВА 200M4
Электродвигатель ВА 200M4 работает по классическому принципу трехфазного асинхронного двигателя. При подаче трехфазного напряжения на обмотки статора создается вращающееся магнитное поле, которое индуцирует токи в короткозамкнутой обмотке ротора («беличье колесо»). Взаимодействие этих полей создает вращающий момент, приводящий ротор в движение. Уникальность модели ВА 200M4 заключается в том, что все эти процессы происходят внутри герметичной взрывонепроницаемой оболочки (d-исполнение по взрывозащите), которая выдерживает давление внутреннего взрыва и не допускает его распространения наружу.

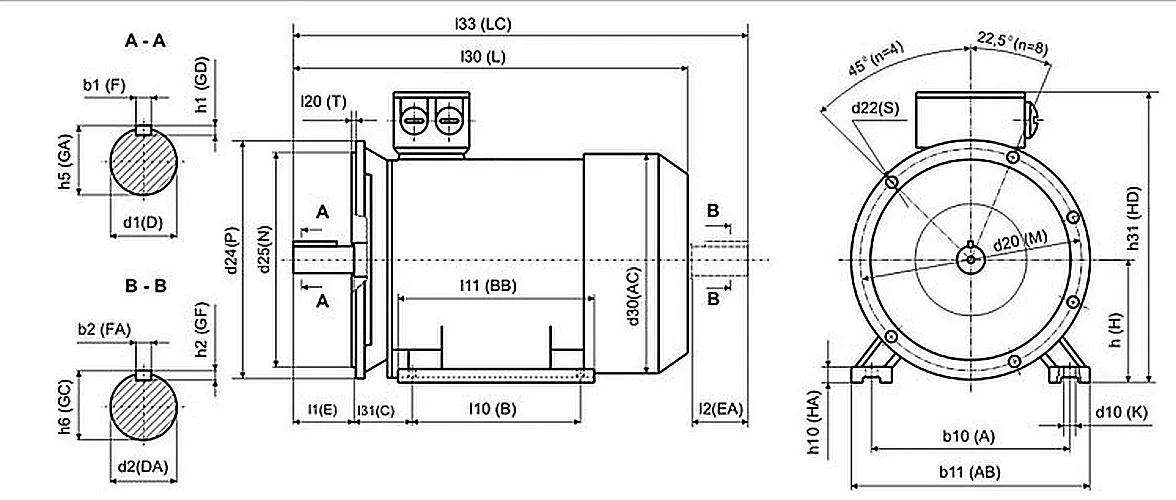

Габаритные и присоединительные размеры
Данный электродвигатель ВА 200M4 отличается надежной и массивной конструкцией, обеспечивающей стабильность работы и виброустойчивость.
| Габариты и монтажные размеры | |
|---|---|
| Габаритные размеры (В×Д×Г), мм | 560 x 795 x 410 |
| Диаметр выходного конца вала, мм | 60 |
| Диаметр монтажного фланца (при исполнении IM3001), мм | 450 |
| Масса агрегата, приблизительно, кг | 375 - 420 (зависит от исполнения) |
| Код ТН ВЭД | 8501 51 |

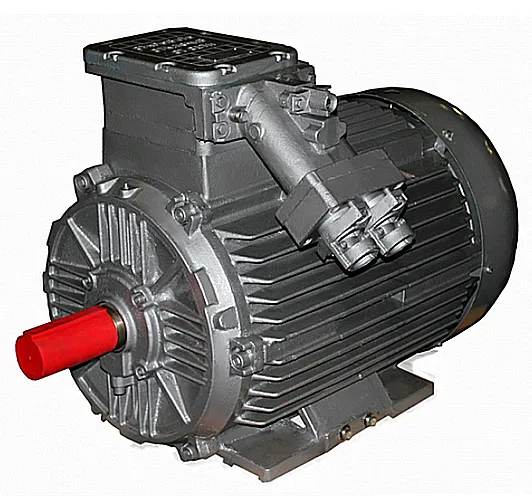

Фотография электродвигателя ВА 200M4 взрывозащищенного исполнения на лапах.
 |
 |
Температурный режим, область применения и срок службы
Электродвигатель ВА 200M4 рассчитан на продолжительный режим работы (S1) в широком диапазоне температур окружающей среды, определяемом климатическим исполнением (например, У2.5 от -45 до +40 °C). Класс изоляции F допускает нагрев обмоток до +155 °C. Срок службы агрегата при соблюдении правил эксплуатации и своевременном техническом обслуживании (ТО) превышает 15 лет. Этот надежный электродвигатель ВА 200M4 предназначен для привода следующего оборудования на предприятиях Казахстана:
• Насосное оборудование: скважинные, химические, топливные насосы.
• Вентиляционное оборудование: главного проветривания шахт, вентиляторы местного проветривания, вытяжные системы.
• Подъемно-транспортное оборудование: лебедки, конвейеры в опасных зонах.
• Станки и технологическое оборудование в цехах с выделением горючих газов и паров.
Условное обозначение и примеры заказа
Условное обозначение электродвигателя ВА 200M4 расшифровывается следующим образом: ВА – взрывозащищенный асинхронный; 200 – высота оси вращения вала (200 мм); M – установочный размер по длине (средний); 4 – количество полюсов (1500 об/мин). Дополнительно в заказе указываются: климатическое исполнение, степень защиты IP, способ монтажа (IM1001 или IM3001).
Примеры оформления заказа:
• Электродвигатель ВА 200M4 У2.5, IP55, IM1001 (на лапах) для шахтного вентилятора.
• Электродвигатель ВА 200M4 Т2.5, IP54, IM3001 (лапы+фланец) для химического насоса.
Для точного подбора и заказа электродвигателя ВА 200M4 обратитесь к нашим специалистам через форму заказа или на странице Контакты.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию электродвигателя ВА 200M4 для моего оборудования в Казахстане?
Ключевыми параметрами являются климатическое исполнение (У2.5 для умеренного, Т2.5 для тропического), степень защиты от пыли и влаги (IP54 или IP55) и способ монтажа (на лапах IM1001 или фланце IM3001). Наши инженеры помогут подобрать оптимальный вариант под ваши условия.
Каковы сроки поставки электродвигателя ВА 200M4 в мой город?
Мы осуществляем доставку по всему Казахстану, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Срок поставки зависит от наличия нужной модификации на складе в Костанае и обычно составляет от 3 до 14 рабочих дней.
Можно ли использовать электродвигатель ВА 200M4 на улице?
Да, при выборе соответствующего климатического исполнения (например, У2.5) и степени защиты IP55, которая обеспечивает защиту от струй воды, электродвигатель ВА 200M4 может эксплуатироваться на открытом воздухе.
Осуществляете ли вы гарантийное и послегарантийное обслуживание данного оборудования?
Да, компания Гидротех предоставляет полный сервис: гарантийное обслуживание, поставку запасных частей (подшипников, сальников, датчиков температуры), ремонт и диагностику электродвигателей ВА 200M4 по всей территории Казахстана и стран СНГ.
Надежный поставщик взрывозащищенного оборудования в Казахстане
Компания Гидротех является проверенным поставщиком промышленного оборудования в Казахстане и специализируется на поставках надежной и сертифицированной техники для опасных производств. Мы поставляем электродвигатель ВА 200M4 напрямую со склада в Костанае, обеспечивая выгодные цены и оперативную логистику по всем регионам страны и в страны СНГ. Наши специалисты всегда готовы помочь с выбором, оформлением заказа и предоставлением всей необходимой технической документации.
