Взрывозащищенный электродвигатель ВА 200L8: надежный привод для опасных сред
Электродвигатель ВА 200L8 – это специальный электромотор, разработанный для работы в условиях, где существует риск образования взрывоопасных газовых смесей. Его конструкция гарантирует безопасность и бесперебойную работу оборудования в самых тяжелых производственных условиях. Если вы ищете надежный и проверенный двигатель для привода насосов, вентиляторов или станков во взрывоопасных помещениях, то электродвигатель ВА 200L8 является оптимальным выбором.
Назначение и ключевые особенности двигателя ВА 200L8
Электродвигатель ВА 200L8 предназначен для продолжительного режима работы в составе технологического оборудования, эксплуатируемого во взрывоопасных зонах категории II. Главная особенность этого агрегата – взрывонепроницаемая оболочка (маркировка «Exd»), которая предотвращает передачу взрывной волны, возникающей внутри корпуса при возможном воспламенении среды, во внешнюю среду. Герметизация всех щелей, выводов вала и точек ввода кабеля обеспечивает высочайший уровень защиты.
Базовая комплектация электродвигателя ВА 200L8 включает в себя встроенные датчики контроля температуры обмоток статора и подшипниковых узлов, что позволяет вести постоянный мониторинг состояния агрегата. Для дополнительной безопасности предусмотрены как наружные, так и внутренние клеммы для надежного заземления.
Краткое описание и основные параметры:
- Мощность: 22 кВт.
- Напряжение: 380 В, 50 Гц.
- Частота вращения вала: 730 об/мин (синхронная – 750 об/мин).
- Тип: Трехфазный асинхронный с короткозамкнутым ротором.
- Режим работы: Продолжительный (S1).
- Класс нагревостойкости изоляции: F (до +155 °C).
- Степень защиты IP: IP54 или IP55 (защита от пыли и водяных струй).
- Климатическое исполнение: У2.5, Т2.5, УХЛ2.5 для работы в различных условиях Казахстана.
- Монтажное исполнение: На лапах (IM1001) или комбинированное «лапы+фланец» (IM3001).
Технические характеристики электродвигателя ВА 200L8
Для точного подбора и интеграции в вашу технологическую линию ниже представлены подробные технические параметры двигателя ВА 200L8. Данные актуальны для базового исполнения.
| Основные электрические и механические параметры | |
|---|---|
| Номинальная мощность, кВт | 22 |
| Фактическая частота вращения вала, об/мин | 730 |
| Синхронная частота вращения, об/мин | 750 |
| Номинальное напряжение, В | 380 |
| Номинальный ток, Iн, А | 49 |
| Коэффициент полезного действия (КПД), % | 88 |
| Коэффициент мощности, cos φ | 0.78 |
| Кратность пускового момента (Мп/Мн) | 2.0 |
| Кратность максимального момента (Mmax/Мн) | 2.5 |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Габаритные, присоединительные размеры и масса | |
|---|---|
| Диаметр выходного вала, мм | 60 |
| Диаметр монтажного фланца, мм | 450 |
| Габаритные размеры (ВxДxГ), мм | 560x835x410 |
| Масса (ориентировочно), кг | ~285 |
| Код ТН ВЭД | 8501 51 100 0 |
Принцип работы и конструктивные особенности
Электродвигатель ВА 200L8 работает по классическому принципу трехфазного асинхронного двигателя с короткозамкнутым ротором. Вращающееся магнитное поле статора индуцирует токи в роторе, создавая крутящий момент. Однако ключевое отличие – его исполнение. Все активные части (статор и ротор) заключены в усиленный, взрывонепроницаемый кожух, способный выдержать внутреннее давление взрыва. Все соединения, включая кабельный ввод, выполнены с помощью специальных уплотнительных элементов, исключающих выход пламени или раскаленных газов наружу.
Жұмыс істеп жатқан инженерге келесі сұрақ қойылды: «Сіздің бұл таңғажайып электродвигатель ВА 200L8 жұмыс істеп тұрған кезде неден қорқуы керек?» Инженер: «Оның қорқатын жалғыз нәрсесі – бос қалған вахта!»
Температурный режим и срок службы
Электродвигатель ВА 200L8 рассчитан на работу в широком температурном диапазоне, определяемым климатическим исполнением (У2.5, Т2.5, УХЛ2.5). Класс изоляции F позволяет обмоткам работать при температуре до +155°C. При соблюдении правил эксплуатации, своевременном техническом обслуживании (замена подшипников, очистка, проверка состояния уплотнений) срок службы электродвигателя ВА 200L8 составляет более 15-20 лет.
Область применения двигателя ВА 200L8
Данный электродвигатель находит применение во всех отраслях, где оборудование работает в присутствии взрывоопасных газов или паров:
- Нефтегазовая отрасль: Привод насосов на товарных парках, дожимных насосных станциях, в системе подготовки нефти.
- Химическая и нефтехимическая промышленность: Вентиляторы для воздухообмена в цехах, приводы мешалок и смесителей.
- Угольная промышленность и шахты: Привод вентиляторов главного проветривания, конвейеров.
- Металлургия: Привод оборудования в коксохимическом производстве.
- Производство лакокрасочных материалов, мукомольные комбинаты: Там, где возможны взрывы пылевоздушных смесей.
Состав ремкомплекта и часто заменяемые узлы
Для поддержания двигателя ВА 200L8 в рабочем состоянии рекомендуется иметь на складе ремкомплект. Чаще всего при обслуживании требуют замены следующие элементы:
| Наименование узла/детали | Примечание |
|---|---|
| Комплект подшипников (опорных) | 2 шт., тип и размер зависят от конкретного производителя |
| Сальниковые уплотнения вала | Комплект |
| Уплотнительные прокладки крышек | Комплект |
| Клеммная коробка (уплотнители, клеммники) | При повреждении |
| Термодатчики (встроенные) | Резервный комплект для оперативной замены |
Условное обозначение и примеры заказа
Маркировка электродвигателя ВА 200L8 расшифровывается следующим образом:
- ВА – серия взрывозащищенных асинхронных двигателей.
- 200 – высота оси вращения вала (200 мм).
- L – установочный размер по длине станины (удлиненная версия).
- 8 – количество полюсов (для синхронной скорости 750 об/мин).
Дополнительно в заказе указываются: климатическое исполнение (например, УХЛ2.5), степень защиты IP, способ монтажа (IM1001 или IM3001) и напряжение. Пример записи для заказа: «Электродвигатель ВА 200L8 УХЛ2.5 IP55 IM3001, 380В».
Габаритные и присоединительные размеры
Для корректного монтажа и подключения электродвигателя ВА 200L8 необходимо учитывать его габариты и размеры посадочных мест. Ниже представлены ключевые монтажные размеры.

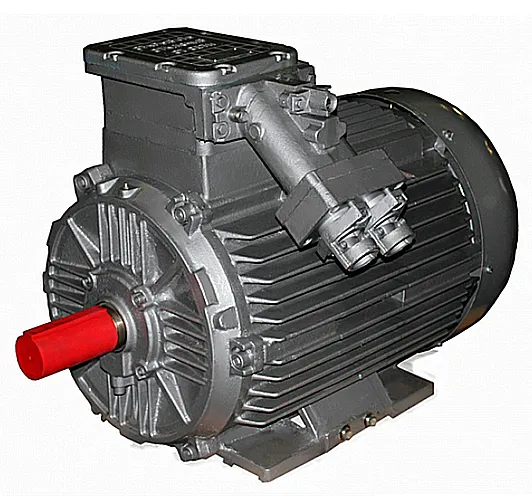

Электродвигатель ВА 200L8 в исполнении на лапах (IM1001). Видны крепежные отверстия и выходной вал.

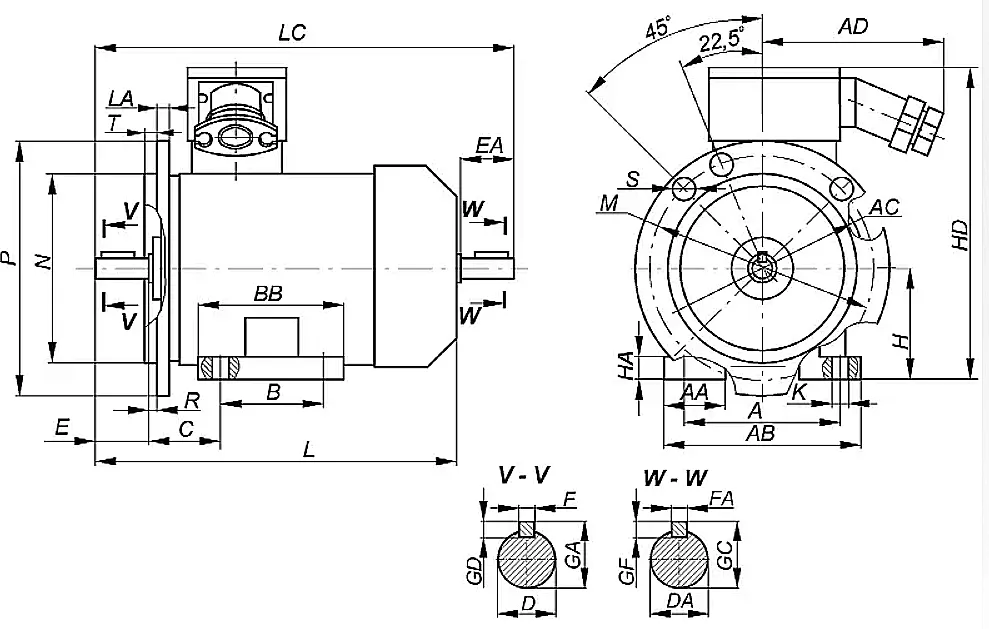

Электродвигатель ВА 200L8 в комбинированном исполнении лапы+фланец. Виден фланец диаметром 450 мм.
Часто задаваемые вопросы (FAQ)
Чем отличается электродвигатель ВА 200L8 от обычного двигателя мощностью 22 кВт?
Можно ли подключить электродвигатель ВА 200L8 к сети 220В или через частотный преобразователь?
Какие сроки поставки электродвигателя ВА 200L8 в Казахстан?
Какой необходим регламент обслуживания для двигателя ВА 200L8?
Заказать электродвигатель ВА 200L8 в Казахстане
Компания Гидротех является надежным поставщиком промышленного электрооборудования, включая взрывозащищенные электродвигатели ВА серии, на рынке Казахстана. Мы обеспечиваем не только поставку качественного оборудования, соответствующего всем стандартам, но и полное сопровождение: помощь в подборе, технические консультации, гарантийное и послегарантийное обслуживание. Собственный склад в Костанае позволяет оперативно формировать заказы для клиентов из всех регионов страны.
Чтобы купить электродвигатель ВА 200L8 или получить подробную консультацию, свяжитесь с нашими специалистами через раздел Контакты или оставьте заявку прямо на сайте, воспользовавшись формой заказа. Мы оперативно организуем доставку в любой город Казахстана и страны СНГ.
