Электродвигатель крановый МТН 511-6 – это асинхронная трехфазная электрическая машина с фазным ротором, специально разработанная для работы в составе грузоподъемных механизмов. Его основное назначение – обеспечение надежного и плавного привода крановых тележек, механизмов подъема мостовых и козловых кранов, а также различных лебедок. Двигатель рассчитан на работу в тяжелых условиях металлургических и машиностроительных цехов, портов и строительных площадок.
Описание и назначение кранового электродвигателя МТН 511-6
Крановый электродвигатель МТН 511-6 является сердцем многих подъемно-транспортных операций в Казахстане. Его конструкция учитывает специфику работы с переменной нагрузкой и частыми пусками. Асинхронный двигатель с фазным ротором, которым является МТН 511-6, позволяет плавно регулировать скорость и момент на валу, что критически важно для точного позиционирования грузов. Данная модель работает от стандартной трехфазной сети переменного тока 220/380 В с частотой 50 Гц.
Предупреждение: Изоляция обмоток статора выполнена по классу нагревостойкости H, что позволяет выдерживать кратковременный нагрев до 180°С. Наиболее оптимальным для длительной и безопасной эксплуатации электродвигателя кранового МТН 511-6 является повторно-кратковременный режим работы S3 с продолжительностью включения (ПВ) 40%. Также допускается работа в кратковременном режиме S2 длительностью 30 или 60 минут.
Основные параметры, вес и габариты
Основные технические данные двигателя указаны на заводской табличке (шильдике). Для удобства проектирования и монтажа ниже приведены ключевые габаритные и присоединительные размеры, а также вес данного электродвигателя.
| Сводные данные по габаритам и массе |
| Код ТН ВЭД |
8501 51 |
| Габаритные размеры (ВхДхГ), мм |
575 x 960 x 420 |
| Приблизительная масса, кг |
Около 400-450 |
| Диаметр вала, мм |
70 |
| Диаметр присоединительного фланца, мм |
450 |
Заводская табличка (шильдик) электродвигателя кранового МТН 511-6 с указанием мощности, напряжения и оборотов.
«Қыран кранның қозғалтқышы тоқтап қалса, жүк төмен түспейді, бірақ жұмысшылардың көңілі төмен түседі». Сұрақ: Неге? Жауап: Өйткені қайтадан электродвигатель крановый МТН 511-6 тапсырыс беру керек болады!
(«Если двигатель у крана остановится, груз не упадет, но настроение у рабочих упадет». Вопрос: Почему? Ответ: Потому что снова придется заказывать электродвигатель крановый МТН 511-6!)
Технические характеристики
Для детального подбора и расчета систем привода ознакомьтесь с полными техническими характеристиками электродвигателя кранового МТН 511-6.
| Электрические и эксплуатационные параметры |
| Тип двигателя |
Асинхронный трехфазный крановый с фазным ротором |
| Номинальная мощность, кВт |
37 |
| Частота вращения вала, об/мин |
1000 (фактическая 963) |
| Напряжение питания, В |
220/380 |
| Номинальный ток статора, Iн, А |
84.5 |
| КПД, % |
88.8 |
| Коэффициент мощности, Соs φ |
0.86 |
| Кратность максимального момента Mmax/Мн |
3.0 |
| Напряжение на кольцах ротора, В |
300 |
| Момент инерции, кг*м² |
0.81 |
| Степень защиты от внешних воздействий по ГОСТ |
IP 55 |
| Класс изоляции обмоток |
H (до 180°C) |
| Рекомендуемый режим работы |
S3, ПВ=40% (допустим S2 на 30/60 мин) |
| Климатическое исполнение |
У1, УХЛ (для умеренного и холодного климата) |
Принцип работы и конструктивные особенности
Электродвигатель крановый МТН 511-6 работает по принципу создания вращающегося магнитного поля статором, которое индуцирует ток в обмотке фазного ротора. Наличие контактных колец и щеточного аппарата позволяет выводить обмотку ротора во внешнюю цепь и подключать к ней пуско-регулирующие реостаты. Это обеспечивает высокий пусковой момент при низком пусковом токе и возможность плавной регулировки скорости в широком диапазоне, что является ключевым преимуществом для крановых применений.
Расшифровка маркировки и монтажное исполнение
Маркировка МТН 511-6 У1 IM 1004 содержит всю необходимую информацию:
- МТН – асинхронный крановый электродвигатель с фазным ротором.
- 5 – габарит по наружному диаметру статора.
- 11 – условная длина сердечника статора.
- 6 – количество полюсов (определяет скорость ~1000 об/мин).
- У1 – климатическое исполнение для умеренного климата, категория размещения 1 (на открытом воздухе).
- IM 1004 – монтажное исполнение: горизонтальное крепление на лапах с двумя рабочими коническими концами вала.

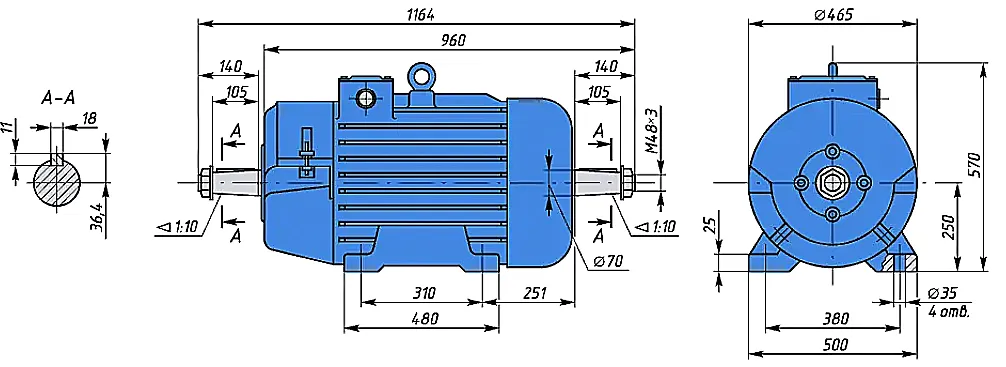

Схематическое изображение монтажного исполнения IM 1004 для кранового электродвигателя МТН 511-6.
Температурный режим, срок службы и области применения
Электродвигатель рассчитан на работу в широком диапазоне температур окружающей среды в соответствии с климатическим исполнением. При своевременном техническом обслуживании ресурс двигателя составляет многие годы. Основные области применения в Казахстане:
- Привод механизмов подъема и передвижения мостовых и козловых кранов.
- Лебедки различного назначения (монтажные, тяговые, шахтные).
- Металлургическое оборудование (загрузочные устройства, манипуляторы).
- Портовые краны и перегружатели.
- Строительная техника (башенные краны, бетоноукладчики).
Ремонт и запчасти (ремкомплект)
Для поддержания работоспособности электродвигателя кранового МТН 511-6 рекомендуется иметь в запасе наиболее подверженные износу элементы. Обычно в ремкомплект или список запчастей входят:
| Наименование запчасти |
Артикул / Обозначение |
Примечание |
| Щетки графитовые |
32x12.5x50 мм |
Комплект для щеткодержателей |
| Подшипник приводной (вал) |
6316-RZ/C3 |
Сторона рабочего вала |
| Подшипник задний (вентилятор) |
6316/Z1/C3 |
Сторона вентилятора |
| Сальниковые уплотнения вала |
По диаметру вала 70 мм |
Для защиты от пыли и влаги |
| Контактные кольца ротора |
Комплект |
При значительном износе |
Чаще всего требуют замены щетки и подшипники качения. Регулярная проверка и смазка подшипников, очистка контактных колец значительно продлевают срок службы двигателя.

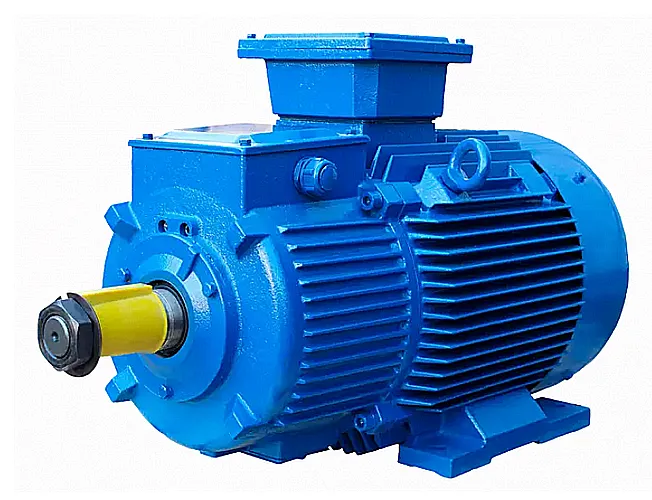

Электродвигатель крановый МТН 511-6, вид сбоку. Хорошо видны лапы для крепления, клеммная коробка и защитный кожух.
Пример монтажа кранового электродвигателя МТН 511-6 на раме механизма подъема.
Примеры заказа и доставка по Казахстану
При заказе необходимо указать полную маркировку: Электродвигатель крановый МТН 511-6 У1 IM 1004. Для получения точного коммерческого предложения, уточнения наличия и сроков поставки, вы можете отправить запрос через форму связи или связаться с нашими менеджерами через раздел Контакты.
Компания Гидротех, как официальный поставщик промышленного оборудования, организует доставку надежного электродвигателя кранового МТН 511-6 в любой город Казахстана и страны СНГ. Мы работаем с клиентами из Астаны, Алматы, Шымкента, Караганды, Актобе, Тараза, Павлодара, Усть-Каменогорска и многих других городов. Доставка осуществляется проверенными транспортными компаниями с соблюдением всех правил перевозки тяжелого оборудования.
Бренд и надежность поставок от Гидротех
Мы поставляем оригинальные электродвигатели, изготовленные на ведущих заводах. Каждый электродвигатель крановый МТН 511-6 проходит контроль качества и сопровождается необходимой технической документацией. Наши склады в Казахстане позволяют минимизировать сроки поставки, а технические специалисты готовы оказать консультационную поддержку по подключению и эксплуатации.
Выбирая электродвигатель крановый МТН 511-6 у поставщика Гидротех, вы выбираете стабильность, качество и профессиональный сервис для вашего производства. Обеспечьте бесперебойную работу своих грузоподъемных механизмов с проверенным приводом от надежного партнера.
