Обзор кранового электродвигателя 4МТН 280 L10
Надежность и точность работы подъемно-транспортной техники во многом определяется правильным выбором силового агрегата. Электродвигатель крановый 4МТН 280 L10 представляет собой проверенное временем решение для современного казахстанского промышленного сектора. Эта модель, поставляемая компанией Гидротех, специально разработана для работы в условиях интенсивных нагрузок и переменных режимов, характерных для кранов, кран-балок, тельферов и талей.
Данный электродвигатель крановый 4МТН 280 L10 является асинхронным трехфазным двигателем с фазным ротором, что позволяет плавно регулировать скорость вращения и обеспечивать высокие пусковые моменты, столь необходимые для подъема грузов. Его конструкция учитывает специфику эксплуатации на производственных площадках, включая работу в условиях вибрации, переменного графика нагрузок и повышенной запыленности атмосферы.
Описание и технические возможности
Агрегат электродвигатель крановый 4МТН 280 L10 предназначен для питания от промышленной сети 380 В переменного тока с частотой 50 Гц. Однако для гибкости применения возможны исполнения на иные напряжения. Ключевой особенностью данной модели является возможность работы как в длительном (S1), так и в повторно-кратковременном режимах (S3-S5), что идеально соответствует циклическому характеру работы кранового оборудования.
Обмотки двигателя выполнены с применением изоляции класса нагревостойкости H, что позволяет выдерживать рабочую температуру до 180°C. Это существенно повышает его надежность при работе в условиях повышенных температур в цехах или в южных регионах Казахстана. Высокие показатели КПД (89.5%) и коэффициента мощности (cos φ = 0.82) делают этот электродвигатель крановый 4МТН 280 L10 энергоэффективным и экономичным решением.
— Почему крановый электродвигатель никогда не опаздывает на работу? — Потому что у него всегда есть подъемное настроение!
— Нефть ждет, а электродвигатель крановый уже в деле, — с юмором говорят монтажники в Актау.
Технические характеристики электродвигателя 4МТН 280 L10
В таблице ниже представлены подробные параметры, подтверждающие высокие эксплуатационные качества данной модели.
| Основные электрические и механические параметры |
|---|
| Номинальная мощность, кВт | 75 |
| Тип двигателя | Асинхронный трехфазный с фазным ротором |
| Номинальное напряжение питания, В | 380 |
| Фактическая частота вращения вала, об/мин | 582 |
| Номинальный ток статора Iн, А | 158 |
| Номинальный КПД, % | 89.5 |
| Коэффициент мощности, соs φ | 0.82 |
| Кратность максимального момента (Mmax/Мн) | 3 |
| Напряжение на кольцах ротора, В | 325 |
| Момент инерции ротора, кг*м² | 5.95 |
| Конструктивные особенности и исполнение |
|---|
| Климатическое исполнение по ГОСТ | У1, УХЛ |
| Система охлаждения | IC 411 (самовентиляция с наружным вентилятором) |
| Способ монтажа | На лапах (IM 1001) или комбинированный (лапы + фланец) |
| Степень защиты IP | IP54 (защита от брызг и пыли) |
| Класс изоляции | H (до 180 °C) |

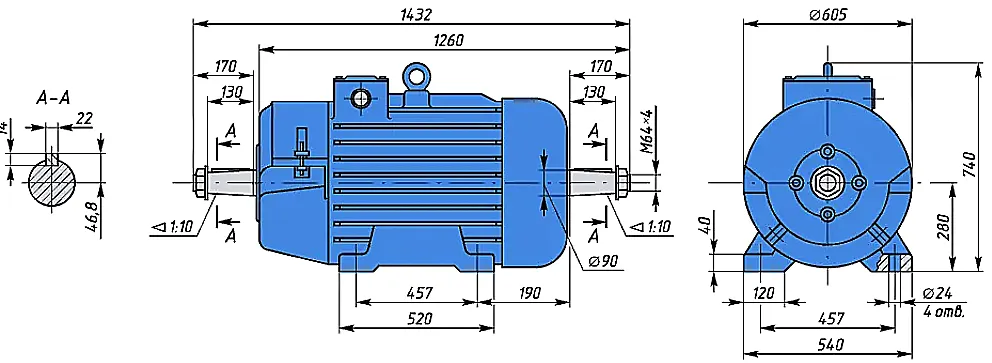

Габаритные и присоединительные размеры
Модель электродвигатель крановый 4МТН 280 L10 имеет солидные размеры, соответствующие его мощности. Для удобства монтажа и проектирования приводов приводятся точные габариты и посадочные размеры.

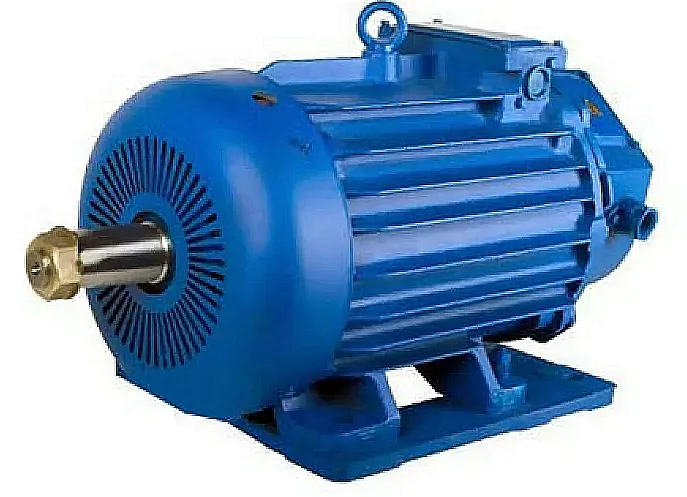

Фотография кранового электродвигателя 4МТН 280 L10 в рабочем исполнении, вид сбоку
 | Электродвигатель 4МТН 280 L10 со стороны подключения и системы охлаждения
 |
| Присоединительные размеры и масса |
|---|
| Габаритные размеры (В х Д х Г), мм | 740 x 1260 x 615 |
| Диаметр выходного конца вала, мм | 90 |
| Диаметр присоединительного фланца, мм | 660 |
| Масса электродвигателя (приблизительная), кг | От 850 до 900 |
| Код ТН ВЭД | 8501 51 |
Область применения и совместимость
Благодаря своей надежности и адаптированности к тяжелым условиям эксплуатации, электродвигатель крановый 4МТН 280 L10 нашел широкое применение на предприятиях Казахстана. Его основное назначение – привод механизмов подъема и передвижения в мостовых, козловых, консольных кранах, а также в кран-балках и тельферах различной грузоподъемности.
Двигатель совместим с редукторами и тормозными системами, используемыми в крановой технике отечественного и зарубежного производства. Корпусная защита IP54 позволяет ему работать в условиях цеховой пыли и влажности. Установка возможна как в закрытых крановых кабинах, так и на открытых площадках при условии дополнительной защиты от прямых атмосферных осадков.
Условное обозначение и принцип работы
Расшифровка маркировки модели помогает понять ее конструкцию:
4 – серия (четвертая габаритная)
МТН – машина тахоредукторная нормализованная (кранового типа)
280 – высота оси вращения вала, мм
L – установочный размер по длине станины (длинная станина)
10 – длина сердечника статора (условный размер).
Принцип работы основан на создании вращающегося магнитного поля статором, которое индуцирует ток в обмотках фазного ротора. За счет изменения сопротивления в цепи ротора (путем подключения реостата или частотного преобразователя) осуществляется регулирование скорости и момента. Эта особенность делает данный электродвигатель крановый 4МТН 280 L10 идеальным для плавного пуска и точного позиционирования грузов.
Температурный режим и ресурс
Двигатель рассчитан на длительную работу в диапазоне окружающей температуры от -40°C до +40°C для исполнения У1, и от -60°C до +40°C для УХЛ. Нагрев обмоток не должен превышать пределов, установленных для класса изоляции H. Ориентировочный средний срок службы при соблюдении условий эксплуатации и проведении регулярного техобслуживания составляет 20 лет и более, а наработка на отказ может достигать 60 000 часов.
Ремонт и обслуживание
Как и любое электромеханическое устройство, электродвигатель крановый 4МТН 280 L10 требует периодического обслуживания. Наиболее часто подвержены износу щеточный узел и подшипники качения.
| Типовой ремкомплект и расходные части |
|---|
| Щетки графитовые (комплект) | Размер 40x20x60 мм |
| Подшипники шариковые радиальные | 6320/Z1/C3 (2 шт.) |
| Сальники (манжеты) для вала | Соответствующие диаметру вала 90 мм |
| Болты крепления | Комплект в соответствии с посадочными отверстиями |
Примеры заказа и комплектации
При заказе электродвигателя через сайт Гидротех вы можете уточнить необходимую комплектацию. Стандартная поставка включает сам двигатель, паспорт и руководство по эксплуатации. Дополнительно можно заказать:
- Комплект щеток.
- Комплект подшипников для замены.
- Фланцевое крепление или переходную плиту.
- Клеммную коробку с измененным расположением.
Для оформления заказа воспользуйтесь кнопкой "Заказать" или свяжитесь с нашими менеджерами по телефону. Мы обеспечиваем доставку в любой город Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ.
Часто задаваемые вопросы (FAQ)
Вопросы и ответы по электродвигателю 4МТН 280 L10Вопрос 1: Как правильно выбрать модификацию электродвигателя кранового 4МТН 280 L10 под конкретный кран?
Ответ: Ключевыми параметрами выбора являются номинальная мощность (75 кВт), скорость (582 об/мин), тип ротора (фазный) и напряжение питания (стандартно 380В). Необходимо сверить посадочные размеры вала (Ø90 мм) и фланца, а также климатическое исполнение (У1 для умеренного или УХЛ для холодного климата Казахстана). Наши специалисты помогут с подбором.
Вопрос 2: Каковы сроки поставки и условия доставки в регионы Казахстана?
Ответ: Складская программа компании Гидротех в Костанае позволяет отгрузить данный электродвигатель крановый в течение 1-3 рабочих дней. Доставка в крупные города (Астана, Алматы) осуществляется транспортными компаниями в срок от 3 до 7 дней. Стоимость доставки рассчитывается индивидуально.
Вопрос 3: Можно ли использовать этот двигатель с частотным преобразователем для плавного регулирования скорости?
Ответ: Да, электродвигатель крановый 4МТН 280 L10 с фазным ротором отлично совместим с современными частотными преобразователями. Это позволяет организовать плавный пуск и точное регулирование скорости в широком диапазоне, что повышает ресурс механизмов крана.
Вопрос 4: Какое техническое обслуживание требуется для двигателя и как часто его нужно проводить?
Ответ: Регламентное ТО включает визуальный осмотр, проверку состояния щеток и коллектора, контроль вибрации и температуры подшипников, измерение сопротивления изоляции. Для интенсивно работающего крана рекомендуется проводить осмотр каждые 500-1000 моточасов, полное обслуживание – раз в год.
Надежный поставщик промышленного оборудования в Казахстане
Компания Гидротех, базирующаяся в Костанае, уже много лет является надежным поставщиком промышленных компонентов и оборудования для предприятий Казахстана и стран СНГ. Мы не просто продаем технику, мы обеспечиваем полный цикл поддержки: от консультаций по подбору аналогов и запчастей до помощи в монтаже и сервисном обслуживании. Наш склад в Костанае гарантирует оперативную отгрузку, а логистические партнеры – быструю доставку даже в отдаленные регионы.
Выбирая электродвигатель крановый 4МТН 280 L10 у нас, вы получаете не только качественный продукт, соответствующий ГОСТ и стандартам МЭК, но и уверенность в надежном партнере, который всегда на связи. Обращайтесь за консультацией и коммерческими предложениями через форму заказа на сайте или по телефонам, указанным в разделе Контакты.
