Электродвигатель 4ВР 80А6

Электродвигатель 4ВР 80А6 представляет собой надежное и безопасное силовое решение для работы в опасных условиях. Этот асинхронный трехфазный мотор с короткозамкнутым ротором специально спроектирован для эксплуатации во взрывоопасных зонах, где присутствуют пары и газы. Он является ключевым элементом оборудования в таких ответственных отраслях, как нефтегазовая, химическая и горнодобывающая промышленность Казахстана.

Описание и назначение взрывозащищенного мотора

Электродвигатель 4ВР 80 А6 — это агрегат, созданный для продолжительной работы в режиме S1. Его основное назначение — привод стационарного промышленного оборудования: насосов, вентиляторов, конвейеров, компрессоров и смесителей в условиях, где существует риск образования взрывоопасных смесей. Конструкция двигателя исключает возможность воспламенения окружающей среды даже в случае внутреннего повреждения.

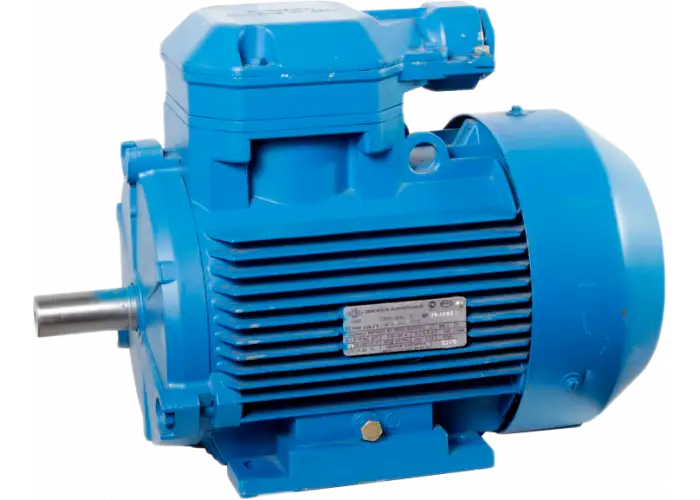

Фото: Электродвигатель 4ВР 80А6 в исполнении на лапах IM1081 (B3), вид сбоку.

Основные характеристики и габариты

Ключевой особенностью электродвигателя 4ВР 80 А6 является его взрывозащита уровня 1ExdellBT4. Это означает, что он соответствует высшей категории защиты «взрывонепроницаемая оболочка» (обозначение «d»), которая предотвращает выход взрывных продуктов наружу. Агрегат может использоваться в зонах классов IIA и IIB с температурными группами Т1-Т4.

Бір техник электродвигатель 4ВР 80А6 орнатып жатқанда сұрайды: «Бұл қозғалтқыш жанғыш газдарды төтеп ала ма?» Инженер: «Әрине, ол тек өзіндегі жарылысты ғана төтеп алады, сыртындағысын емес!»

Габаритные и присоединительные размеры

Электродвигатель 4ВР 80 А6 производится в различных монтажных исполнениях, что определяет его присоединительные размеры:

• IM1081/1082 (B3): Монтаж на лапах.
• IM2081/2082 (B35): Комбинированный монтаж на лапах и фланце.
• IM3081/3082 (B5): Монтаж на фланце.

Габаритные размеры (ВхДхГ) составляют примерно 204,5x296,5x180 мм, а диаметр фланца — 200 мм. Диаметр выходного вала стандартный — 22 мм.

Чертеж: Габаритные и установочные размеры электродвигателя 4ВР 80А6 в исполнении на лапах IM1081.

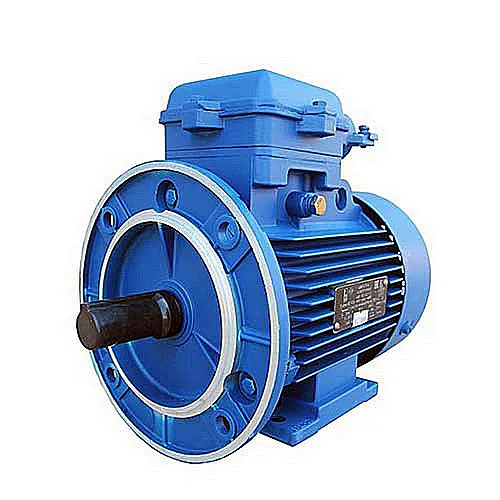

Изображение: Вид на фланец и клеммную коробку взрывозащищенного электродвигателя 4ВР 80 А6.

Принцип работы и конструктивные особенности

Принцип работы электродвигателя 4ВР 80 А6 основан на создании вращающегося магнитного поля трехфазным током, которое индуцирует токи в короткозамкнутом роторе, заставляя его вращаться. Главная особенность — усиленная взрывонепроницаемая оболочка. Все соединения, включая крышки и ввод кабеля, выполнены с таким расчетом, чтобы длинный лабиринт щелей гасил возможную взрывную волну внутри корпуса, не давая ей выйти наружу. Клеммная коробка также имеет взрывозащищенное исполнение.

Области применения в Казахстане

Электродвигатель 4ВР 80 А6 нашел широкое применение на предприятиях Казахстана, где требуется безопасность и надежность. Основные сферы использования:

• Нефтегазовый сектор: Привод насосов на кустовых площадках, в установках подготовки нефти, на компрессорных станциях.
• Химическая и нефтехимическая промышленность: Работа на реакторных установках, в смесительных цехах, на линиях транспортировки летучих веществ.
• Горнодобывающая отрасль: Привод вентиляторов главного проветривания, конвейеров в шахтах, где возможно выделение метана.
• Металлургия: Использование в цехах с наличием горючей пыли или газов.
• Мукомольное и пищевое производство (взрывоопасная пыль).

Условное обозначение (расшифровка маркировки)

Маркировка электродвигателя 4ВР 80 А6 расшифровывается следующим образом:

• 4ВР — серия взрывозащищенных асинхронных двигателей с привязкой габаритов по стандарту РС-3031.
• 80 — высота оси вращения вала (80 мм).
• А — обозначение длины (установочного размера) сердечника статора.
• 6 — количество полюсов (6 полюсов соответствует синхронной частоте вращения 1000 об/мин).

Код ТН ВЭД для подобных электродвигателей обычно начинается с 8501.

Примеры заказа и комплектации

При заказе электродвигателя 4ВР 80 А6 необходимо указать полную маркировку и требуемые опции:

• Пример 1: Электродвигатель 4ВР 80А6 У2.5, IM1081, IP55, 380/660В.
• Пример 2: Электродвигатель 4ВР 80А6 Т2.5, IM2081, IP54, 220/380В.
• Пример 3: Электродвигатель 4ВР 80А6 УХЛ2.5, IM3081, IP55, 380В.

По умолчанию двигатель поставляется без дополнительной комплектации. При необходимости можно заказать ремкомплект, который обычно включает уплотнительные прокладки, сальники и болтовые соединения для клеммной коробки.

Вопросы и ответы (FAQ) по электродвигателю 4ВР 80А6

Надежность для промышленности Казахстана

Электродвигатель 4ВР 80А6 от бренда Гидротех — это выбор профессионалов, ценящих безопасность и безотказность. Мы понимаем специфику работы казахстанских предприятий и поставляем оборудование, готовое к суровым условиям степей, промзонам и удаленным месторождениям. Наши специалисты помогут подобрать нужную модификацию, обеспечат техническую поддержку и оперативные поставки по всей территории Казахстана и в страны СНГ. Доверяйте надежным решениям для вашего бизнеса.

Чтобы купить электродвигатель 4ВР 80 А6, оформите заказ на сайте https://gidro777.kz/ или свяжитесь с нами напрямую.
