Электродвигатель 4ВР 100S4

Электродвигатель 4ВР 100S4 представляет собой ключевое энергетическое звено для приводов, функционирующих в условиях повышенной взрывопожароопасности. Этот трехфазный асинхронный мотор с короткозамкнутым ротором специально разработан для надежной и безопасной работы на предприятиях нефтегазового сектора, химических и горнодобывающих комплексах Казахстана.

Описание и назначение электродвигателя 4ВР 100S4

Основное предназначение электродвигателя 4ВР 100 S4 — обеспечение механической энергией (приводом) разнообразного стационарного оборудования, установленного во взрывоопасных зонах производственных помещений. Благодаря взрывонепроницаемой оболочке (исполнение "d") он предотвращает передачу взрывной волны и продуктов горения во внешнюю среду, что соответствует строгим стандартам безопасности.

Электродвигатель 4ВР 100S4 оптимально подходит для подключения к насосным агрегатам, вентиляционным установкам, конвейерным лентам, компрессорам и другому технологическому оборудованию. Его конструкция учитывает суровые климатические условия эксплуатации в Казахстане, предлагая исполнения для различных температурных режимов.

Технические характеристики двигателя 4ВР 100S4

Ниже представлены основные параметры, определяющие производительность и область применения данного двигателя. Данные актуальны для базового исполнения с питанием от трехфазной сети 380 Вольт частотой 50 Герц.

Үш электршымыртқыш (электродвигатель 4ВР 100S4) бірге айналып тұрсын десе, ол біреуге: "Күшің жетпей ма?" – деп сұрайды. Жауабы: "Менің күшім жетеді, бірақ сенің қуатың жетпейді, жеделдеткіш моментің төмен!"

Принцип работы и конструктивные особенности

Электродвигатель 4ВР 100S4 работает на основе классического принципа вращающегося магнитного поля. При подаче трехфазного напряжения на статорные обмотки создается магнитное поле, которое, взаимодействуя с короткозамкнутым ротором, приводит его во вращение. Ключевая особенность этой модели — специальная конструкция корпуса и всех соединений, которая делает оболочку взрывонепроницаемой. Это означает, что внутренний взрыв горючей смеси, который теоретически может произойти внутри двигателя, будет полностью локализован внутри корпуса и не вызовет воспламенения внешней атмосферы.

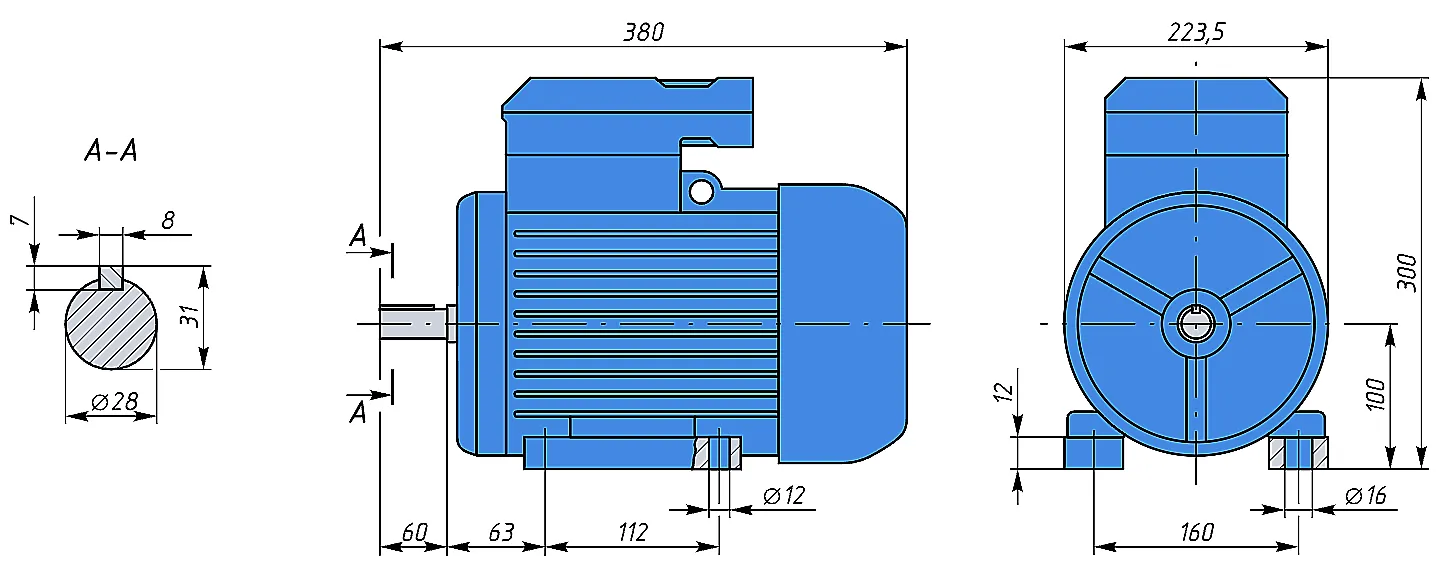

Габаритные, установочные размеры и вес

Данная модель двигателя предлагается в нескольких монтажных исполнениях для удобного подключения к приводу: на лапах (IM1081/1082), комбинированное — на лапах и фланце (IM2081/2082) или исключительно на фланце (IM3081/3082). Это обеспечивает гибкость при проектировании и монтаже оборудования.

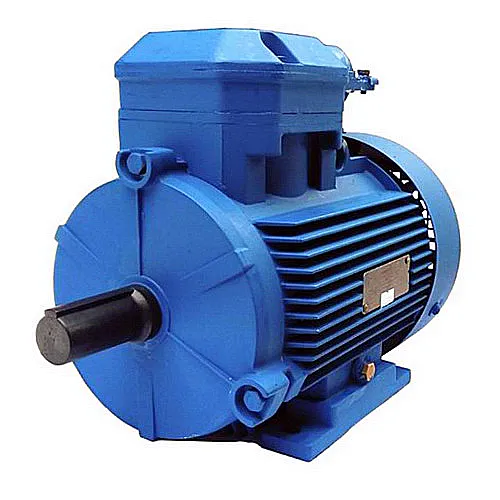

Взрывозащищенный электродвигатель 4ВР 100S4 в исполнении на монтажных лапах.

Торцевой вид электродвигателя 4ВР 100 S4 с клеммной коробкой для подключения кабеля.

Область применения и оборудование

Электродвигатель 4ВР 100S4 находит широкое применение в отраслях, где существует риск образования взрывоопасных газовоздушных или пылевоздушных смесей. В Казахстане его активно используют на нефтеперерабатывающих и газоперерабатывающих заводах, в химических производствах, на угольных разрезах и обогатительных фабриках, а также в элеваторном хозяйстве.

Он идеально подходит для привода следующих видов оборудования: центробежные и поршневые насосы для перекачки нефтепродуктов и химических веществ; вытяжные и приточные вентиляторы в опасных цехах; ленточные и винтовые конвейеры для сыпучих материалов; мешалки и смесители в реакторах. Надежность и безопасность делают электродвигатель 4ВР 100S4 незаменимым на ответственных производственных участках.

Температурный режим работы и срок службы

Двигатель рассчитан на продолжительный режим работы S1 в широком диапазоне температур окружающей среды, что особенно важно для континентального климата Казахстана. Климатические исполнения У2.5 (для умеренного климата до -45°C), Т2.5 (для тропического) и УХЛ2.5 (для холодного климата) позволяют эксплуатировать его в большинстве регионов страны. Температура перекачиваемой среды на корпус не должна превышать значений, указанных в паспорте. При соблюдении правил эксплуатации, регулярном техническом обслуживании и работе в номинальном режиме средний срок службы электродвигателя 4ВР 100S4 составляет не менее 15-20 лет.

Запасные части и ремонт двигателя 4ВР 100S4

Наиболее часто заменяемыми элементами в процессе длительной эксплуатации являются подшипниковые узлы, уплотнения вала (сальники) и щеточный узел (если предусмотрен). Клеммные колодки также могут потребовать замены при частых переподключениях. Для данного электродвигателя доступны стандартные ремкомплекты, включающие набор наиболее изнашиваемых деталей.

Как заказать электродвигатель 4ВР 100S4? Примеры обозначения

Для заказа необходимо определить требуемые параметры: напряжение сети (стандартно 380 В, но возможны другие), монтажное исполнение (на лапах, фланце или комбинированное), степень защиты IP и климатическое исполнение. Условное обозначение модели содержит всю необходимую информацию.

Пример обозначения: Электродвигатель 4ВР 100S4 У2 1ExdellBT4 IP54 IM2081. Расшифровка: 4ВР — серия взрывозащищенного двигателя; 100 — высота оси вращения вала (100 мм); S — установочный размер по длине станины; 4 — число полюсов (1500 об/мин); У2 — климатическое исполнение; далее — маркировка взрывозащиты, степень защиты и код монтажного исполнения.

Для оформления заказа вы можете оставить заявку на нашем сайте или связаться с менеджерами напрямую.

Часто задаваемые вопросы (FAQ)

Вопрос: Чем отличается электродвигатель 4ВР 100S4 от обычного асинхронного двигателя такой же мощности?

Ответ: Ключевое отличие — наличие взрывонепроницаемой оболочки, сертифицированной по стандарту 1ExdellBT4. Корпус, крышки, вал и все соединения сконструированы так, чтобы выдерживать и локализовывать внутренний взрыв, не давая ему распространиться во внешнюю среду. Это позволяет безопасно использовать его во взрывоопасных зонах.

Вопрос: Можно ли использовать электродвигатель 4ВР 100S4 на открытом воздухе в Казахстане?

Ответ: Да, но при условии выбора соответствующего климатического исполнения (например, УХЛ для холодного климата) и степени защиты не ниже IP54, которая защищает от попадания внутрь пыли и брызг воды. Для районов с суровыми зимами это критически важно.

Вопрос: Какой пусковой механизм рекомендован для данного двигателя? Прямой пуск возможен?

Ответ: Благодаря благоприятным пусковым характеристикам (кратность пускового момента равна 2) для электродвигателя 4ВР 100 S4 мощностью 3 кВт, как правило, допустим прямой пуск от сети через соответствующий автоматический выключатель или контактор. Однако для снижения пусковых токов и увеличения срока службы сети рекомендуется использовать устройства плавного пуска (УПП).

Вопрос: Осуществляете ли вы доставку электродвигателя 4ВР 100S4 в регионы Казахстана и техническую поддержку?

Ответ: Да, компания Гидротех осуществляет поставки взрывозащищенного оборудования по всему Казахстану, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Мы предоставляем полный пакет документов, гарантию и консультации по подключению и эксплуатации.

Поставки по Казахстану от бренда Гидротех

Компания Гидротех является проверенным поставщиком надежного промышленного оборудования на рынке Казахстана. Мы напрямую работаем с ведущими производителями и предлагаем взрывозащищенные электродвигатели серии 4ВР, включая модель 100S4, по конкурентным ценам. Наш склад в Костанае позволяет оперативно формировать заказы и организовывать доставку в любой регион страны. Все оборудование сопровождается полным комплектом технической документации и сертификатами соответствия требованиям ТР ТС. Выбирая электродвигатель 4ВР 100S4 у нас, вы получаете не просто агрегат, а комплексное решение с гарантией качества и надежной сервисной поддержкой. Для консультации и расчета стоимости перейдите в раздел Контакты.
