В современной промышленности Казахстана, от нефтегазового сектора Мангистау до металлургии Караганды, надежность основного привода – ключевой фактор бесперебойной работы. Высоковольтные асинхронные электродвигатели А4 и ДАЗО4 созданы для ответственных задач, где требуется высокая мощность, эффективность и долговечность. Эти серии двигателей представляют собой проверенное временем решение для привода тяжелого оборудования, работающего от сети 6000 В.
Назначение и область применения двигателей А4 и ДАЗО4
Высоковольтные асинхронные электродвигатели А4, ДАЗО4 предназначены для длительной работы в качестве привода механизмов, не требующих регулирования частоты вращения. Они являются «сердцем» многих промышленных установок. Основные сферы применения в Казахстане включают: привод циркуляционных, питательных и буровых насосов на месторождениях; вентиляторы и дымососы большой производительности в энергетике и металлургии; компрессорные установки; мельницы и дробилки в горно-обогатительной промышленности. Эти электродвигатели рассчитаны на эксплуатацию в районах с умеренным и тропическим климатом, что делает их пригодными для разных регионов РК. Важно, что окружающий воздух не должен содержать взрывоопасных или химически агрессивных примесей.
Краткое сравнение серий и моделей
Серии высоковольтных асинхронных электродвигателей А4 и ДАЗО4 представлены широким модельным рядом, что позволяет подобрать оптимальный агрегат под конкретные задачи. Основные отличия серий и моделей представлены в сводной таблице.
| Критерий | Электродвигатели А4 | Электродвигатели ДАЗО4 |
|---|
| Степень защиты (IP) | IP23 | IP44, IP54 |
| Конструктивное исполнение | С защитой от капель и брызг, для чистых помещений. | Защищены от попадания твердых тел (более 1 мм) и брызг воды. Подходят для более жестких условий. |
| Типовой диапазон мощности | 200-630 кВт (по таблице) | Аналогичный, зависит от габарита. |
| Частота вращения (основные) | 600 об/мин (10-полюсные), 750 об/мин (8-полюсные) | Аналогично. |
| Масса (диапазон) | ~2050 - 3070 кг | Сопоставима, может незначительно отличаться из-за конструкции защиты. |
Выбирая между двигателями А4 и ДАЗО4, следует в первую очередь ориентироваться на условия эксплуатации. Высоковольтные асинхронные электродвигатели ДАЗО4 с повышенной степенью защиты идеальны для цехов с повышенной запыленностью или влажностью.
Бір инженер басқасына: «Бұл жоғары вольтты асинхронды электр қозғалтқышы А4 неге осыншалықты ауыр?» – дейді. Екіншісі: «Оның ішінде болатындықтан, оны жылдамдатқыш ретінде пайдалана алмайсың – бұл қазақтың ақылы!»
Технические характеристики и параметры
Ключевые показатели, определяющие выбор конкретной модели высоковольтных асинхронных электродвигателей А4, ДАЗО4, – это мощность, частота вращения (число полюсов), КПД и пусковой момент. Ниже представлена таблица с характеристиками популярных моделей серии А4.
| Тип двигателя | Мощность, кВт | Частота вращения, об/мин | КПД, % | Коэффициент мощности, cos φ | Отношение моментов Мmin/Мmax | Маховый момент привода GD², кг·м² | Масса, кг |
|---|
| А4-400X-8У3 | 250 | 750 | 93.0 | 0.81 | 1.9 | 2000 | 2080 |
| А4-450УK-8У3 | 500 | 750 | 94.2 | 0.83 | 1.8 | 5200 | 2790 |
| А4-400X-10У3 | 200 | 600 | 92.0 | 0.76 | 1.9 | 2000 | 2050 |
| А4-450У-10У3 | 400 | 600 | 93.4 | 0.82 | 1.8 | 6000 | 2690 |
Расшифровка условного обозначения
Маркировка двигателей содержит всю ключевую информацию. Рассмотрим на примере модели А4-450У-10У3:
«А4» – тип асинхронного двигателя, четвертая серия.
«450» – высота оси вращения вала в миллиметрах (450 мм).
«У» – установочный размер по длине станины (короткая - X, средняя - Y).
«10» – количество полюсов (10 полюсов соответствует частоте вращения ~600 об/мин).
«У3» – климатическое исполнение (У – для умеренного климата) и категория размещения (3 – для работы в закрытых помещениях).
Для серии ДАЗО4 добавляется префикс «ДАЗО4», обозначающий защищенное исполнение.
Устройство и принцип работы
Высоковольтные асинхронные электродвигатели А4, ДАЗО4 работают по классическому принципу создания вращающегося магнитного поля. При подаче трехфазного напряжения 6000 В на обмотку статора возникает магнитное поле, вращающееся с синхронной частотой. Это поле наводит токи в короткозамкнутой обмотке ротора (типа «беличья клетка»). Взаимодействие магнитного поля статора с токами ротора создает электромагнитный момент, заставляющий ротор вращаться с частотой немного меньшей синхронной (скольжение). Конструктивно двигатели состоят из чугунных станины и подшипниковых щитов, активной части (статор и ротор с обмотками), системы вентиляции и зажимной коробки для высоковольтных кабельных подключений. Исполнение ДАЗО4 имеет более защищенный корпус.

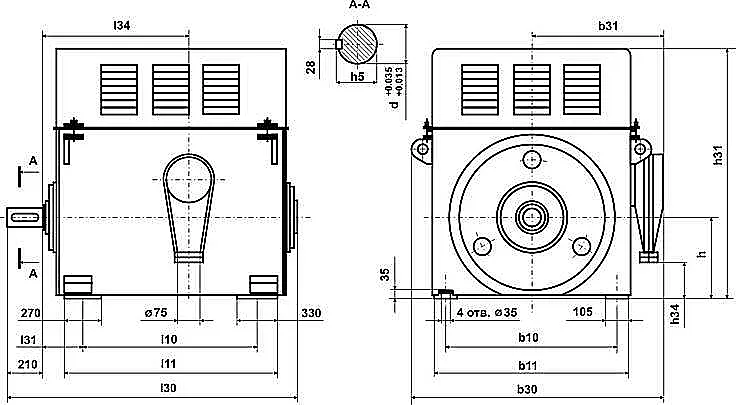

Типичный внешний вид высоковольтного асинхронного электродвигателя серии А4.
Габаритные, установочные и присоединительные размеры
Для корректного монтажа и интеграции в технологическую линию критически важны габариты. Размеры унифицированы в рамках габарита по высоте оси вращения (400 или 450 мм) и длины станины (X, Y). Ниже приведены сводные данные по диапазонам габаритных и присоединительных размеров для высоковольтных асинхронных электродвигателей А4, ДАЗО4.
| Параметр / Серия | Серия А4 (габарит 400-450) | Серия ДАЗО4 (габарит 400-450) |
|---|
| Диапазон длин (L30), мм | 1550 – 1700 | 1775 – 1925 |
| Диапазон ширин (B30), мм | 1320 – 1420 | 1320 – 1420 |
| Высота оси вращения (H), мм | 400 или 450 | 400 или 450 |
| Диаметр вала (d), мм | 100 (габ.400) / 110 (габ.450) | 100 (габ.400) / 110 (габ.450) |
| Диапазон масс, кг | ~2050 – 3070 | Сопоставим, +5-7% из-за защиты |
| Код ТН ВЭД | 8501 51 200 0 – Электродвигатели переменного тока мощностью > 75 кВт, но ≤ 375 кВт
8501 51 900 0 – Электродвигатели переменного тока мощностью > 375 кВт |
Детальные размеры конкретной модели (b10, l10, l34 и т.д.) необходимо сверять по таблицам в технической документации или уточнять у менеджера компании Гидротех. Правильный подбор установочных размеров гарантирует безаварийную работу и простоту обслуживания.

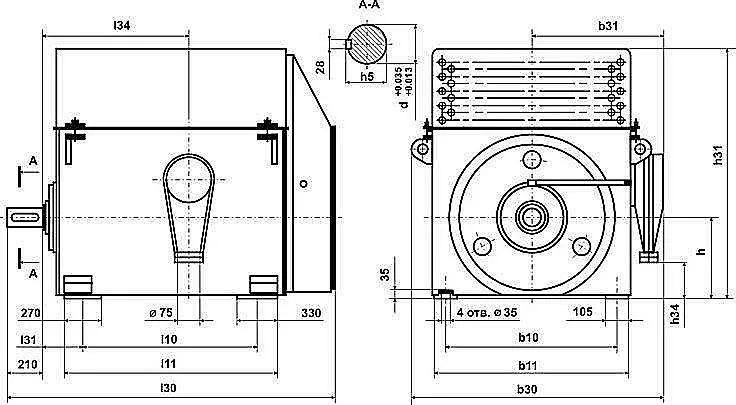

Высоковольтный асинхронный электродвигатель серии ДАЗО4 в защищенном исполнении.
Температурный режим, срок службы и обслуживание
Стандартный температурный режим работы высоковольтных асинхронных электродвигателей А4, ДАЗО4 соответствует климатическому исполнению: для У3 – от -45°C до +40°C. Двигатели оснащены системой самовентиляции. Расчетный срок службы при соблюдении условий эксплуатации составляет 15-20 лет до капитального ремонта. Ключевые элементы, требующие периодического контроля и потенциальной замены: подшипники качения (наиболее частая причина ремонта), уплотнительные манжеты, сальники. Также со временем может потребоваться перезаливка ротора или ремонт обмоток статора. Рекомендуемый ремонтный комплект включает сменные подшипники, сальниковые уплотнения и крепеж.
Примеры подбора и заказа
Чтобы купить подходящий высоковольтный асинхронный электродвигатель А4 или ДАЗО4, необходимо предоставить технологу или менеджеру Гидротех следующие данные: требуемую мощность на валу (кВт); необходимую частоту вращения (об/мин) или число полюсов; условия эксплуатации (помещение/улица, запыленность) для выбора степени защиты IP; вариант монтажа и габаритные ограничения; напряжение сети (стандартно 6000 В).
Пример заказа №1: «Требуется двигатель для привода центробежного насоса, мощность 315 кВт, 750 об/мин, установка в отапливаемом машинном зале. Защита стандартная».
Рекомендация: А4-400У-8У3 или ДАЗО4-400У-8У3.
Пример заказа №2: «Для вентилятора мельницы, 400 кВт, 600 об/мин, цех с угольной пылью».
Рекомендация: ДАЗО4-450У-10У3 (степень защиты IP54).
Для оформления заявки вы можете воспользоваться формой обратной связи или позвонить нам.
Доставка и сервис по Казахстану и СНГ
Компания Гидротех является надежным поставщиком промышленного оборудования в Казахстане. Мы осуществляем поставку высоковольтных асинхронных электродвигателей А4, ДАЗО4 во все регионы Республики Казахстан и страны СНГ. Доставка организуется в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Собственные логистические мощности и склад в Костанае позволяют нам оптимизировать сроки и стоимость доставки. Мы также предоставляем гарантийное и постгарантийное обслуживание, консультации по монтажу и пуско-наладке. Наша цель – обеспечить ваше производство надежной и эффективной «энергией движения». Доверьте свой привод профессионалам из Гидротех.
