Устройство очистки сжатого воздуха П-ППВМ 16.24

1 МПа · 4,5 кг · Ду 16 · 6 моделей серии

68 340 ₸

Устройство очистки сжатого воздуха П-ППВМ 16.24

Тип: пневмоподготовка

Характеристики

Тип	пневмоподготовка
Ду	16
Давление, МПа	1
Масса, кг	4,5
Рабочая среда	воздух

Цена 68 340 ₸

● В наличии

Заказать онлайн

+7 701 271 0999 info@gidro777.kz WhatsApp

Эффективная подготовка сжатого воздуха является ключом к долговечной и безотказной работе точного промышленного оборудования. Именно для этих целей разработано устройство очистки сжатого воздуха П-ППВМ 16.24, которое представляет собой комплексный блок финишной подготовки воздуха, состоящий из фильтра-влагоотделителя, осушителя, фильтра тонкой очистки, регулятора давления и предохранительного клапана. Это надежное решение для систем, где к чистоте рабочей среды предъявляются повышенные требования, например, для газостатических подшипников шлифовальных станков или высокоточных пневмоприводов.

Назначение и область применения

Основное предназначение устройства очистки воздуха П-ППВМ 16.24 — обеспечение подачи в ответственные узлы оборудования сжатого воздуха требуемого качества. Оно не только удаляет механические примеси, но и осушает воздух, регулирует и стабилизирует давление, защищая дорогостоящие агрегаты от износа и коррозии. Такая устройство очистки сжатого воздуха востребовано на машиностроительных и металлообрабатывающих предприятиях, в приборостроении и других отраслях промышленности Казахстана. Оно обеспечивает стабильную работу пневмоинструмента и систем автоматизации, где даже незначительные загрязнения могут привести к сбоям.

Технические характеристики и параметры

Устройство очистки сжатого воздуха П-ППВМ 16.24 отличается высокими эксплуатационными показателями, что делает его незаменимым для сложных задач. Оно обеспечивает тонкость фильтрации на уровне 0.5 микрона с эффективностью 99.9%, а также понижает температуру точки росы. Его рабочий диапазон давлений позволяет гибко интегрировать блок в различные пневмосистемы.

Параметр	Значение для П-ППВМ 16.24
Условный проход, мм	10; 16
Номинальное рабочее давление, МПа (кгс/см²)	1.0 (10)
Диапазон настройки выходного давления, МПа (кгс/см²)	0.05 – 0.9 (0.5 – 9.0)
Номинальный расход воздуха при P=0.63 МПа, м³/мин, не менее	1.25
Абсолютная тонкость фильтрации, мкм	0.5
Степень очистки, %, не менее	99.9
Снижение температуры точки росы, °C, не менее	-10
Тип рабочей среды	Сжатый воздух, очищенный не грубее 12 класса по ГОСТ 17433-80
Присоединительная резьба	Коническая К3/8" для Dу=10 и К1/2" для Dу=16
Масса, кг, не более	4.5
Габаритные размеры (Д x Ш x В), мм, не более	435 x 125 x 300
Климатическое исполнение и категория размещения	УХЛ4
Код ТН ВЭД	8421 39 000 0

Қысқа желдеткіш қондырғыны аяқтап, шеберге сұрайды:
— Ендеше, устройство очистки сжатого воздуха дайын ба?
Шебер жауап береді:
— Иә, енді ол ауаны ғана емес, сенің барлық күмәніңді де тазартады!

Принцип работы и функциональность

Работа устройства очистки сжатого воздуха П-ППВМ 16.24 построена на последовательной обработке потока. Сначала воздух поступает в фильтр-влагоотделитель для грубой очистки от капельной влаги, масла и крупных частиц. Затем осушка проходит через специальный осушитель, который поглощает пары влаги. Далее следует этап тонкой очистки, где задерживаются мельчайшие частицы размером до 0.5 мкм. Интегрированный редукционный клапан позволяет точно регулировать и автоматически поддерживать заданное давление на выходе, независимо от колебаний в магистрали. Предохранительный клапан и обратный клапан обеспечивают безопасность системы и предотвращают обратные потоки, что делает эксплуатацию этого устройства очистки воздуха максимально надежной.

Конструкция и условное обозначение

Конструктивно устройство очистки сжатого воздуха П-ППВМ 16.24 представляет собой моноблок, смонтированный на общей раме, что упрощает установку и обслуживание. Для его закрепления предусмотрены монтажные отверстия диаметром 6.6 мм. Условное обозначение модели содержит всю необходимую информацию для ее однозначной идентификации:

П-ППВМ	16	2	4	УХЛ4
Устройство очистки воздуха	Условный проход, мм (16)	Класс загрязненности воздуха (2 — класс 0)	Вид резьбы и слива (4 — коническая резьба, полуавтоматический слив)	Климатическое исполнение

Габаритные и присоединительные размеры

Габариты устройства очистки сжатого воздуха П-ППВМ 16.24 оптимально подобраны для удобства монтажа в существующие пневмолинии. Монтажное положение — вертикальное, что обеспечивает корректный сбор и удаление конденсата.

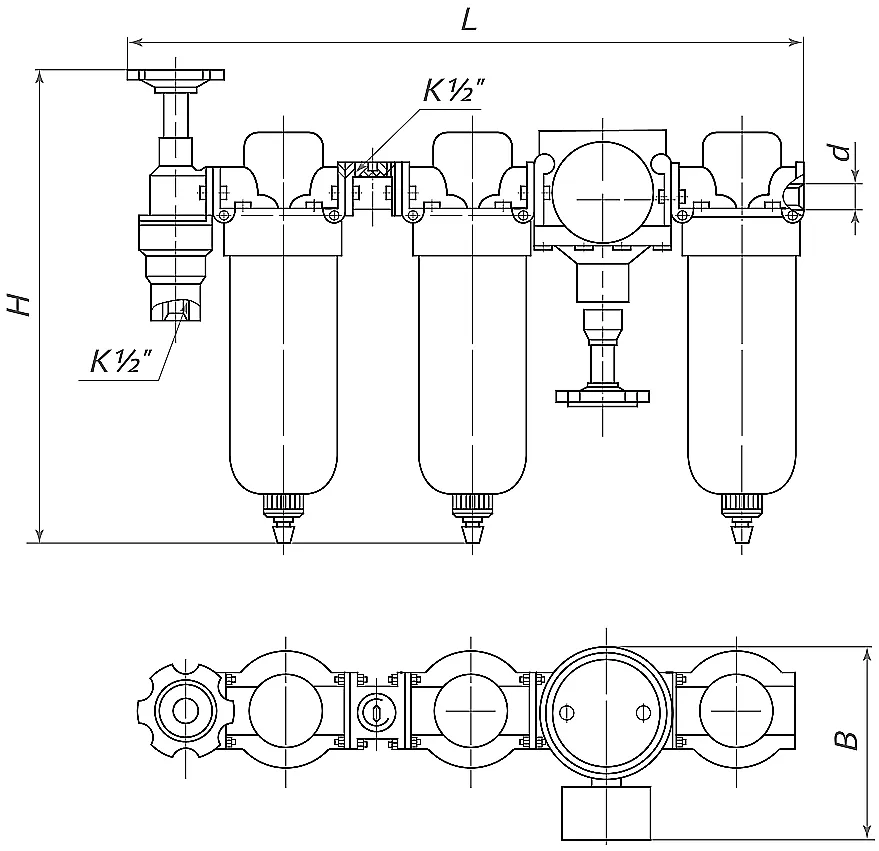

Габаритные размеры устройства очистки воздуха П-ППВМ 16.24 вид сбоку с размерами

Чертеж габаритных размеров П-ППВМ 16.24, вид сбоку с указанием длины, ширины и высоты.

Эксплуатация, обслуживание и ремонт

Для обеспечения заявленных характеристик сжатый воздух, подводимый к устройству очистки воздуха П-ППВМ 16.24, должен быть предварительно очищен не грубее 12 класса загрязненности. Сливные отверстия всех фильтрующих элементов должны быть подключены к дренажной системе. Срок службы изделия напрямую зависит от чистоты входящего воздуха, рабочего давления и соблюдения температурного режима (исполнение УХЛ4). В процессе эксплуатации требуют периодической замены фильтрующие элементы (картриджи) в модулях фильтрации. На сайте gidro777.kz вы можете приобрести штатные ремкомплекты и расходные материалы, обеспечивающие длительную и эффективную работу вашего устройства очистки сжатого воздуха.

Как выбрать и заказать

При выборе устройства очистки сжатого воздуха П-ППВМ 16.24 необходимо учитывать требуемый производительность (расход воздуха), диапазон рабочих давлений в вашей системе и требуемую тонкость фильтрации. Для заказа укажите полное условное обозначение, например, П-ППВМ 16.24 УХЛ4. Наши специалисты помогут подобрать оптимальное решение и проконсультируют по вопросам подключения и совместимости с вашим оборудованием. Для оформления заказа просто нажмите здесь, чтобы связаться с нами.

Часто задаваемые вопросы (FAQ)

Как правильно подобрать устройство очистки воздуха П-ППВМ для моего оборудования?

Ключевые параметры — это максимальный расход воздуха (м³/мин) вашей пневмосистемы, рабочее давление и требуемый класс чистоты (например, для газостатических подшипников требуется класс 0). Модель П-ППВМ 16.24 с условным проходом 16 мм обеспечивает расход до 1.25 м³/мин и тонкость фильтрации 0.5 мкм, что подходит для большинства ответственных применений.

Как происходит доставка по Казахстану и каковы сроки?

Мы организуем доставку оборудования во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Сроки поставки зависят от вашего местоположения и наличия товара на складе. Точные сроки уточняйте у наших менеджеров после оформления заявки.

Какие условия эксплуатации для устройства П-ППВМ 16.24 УХЛ4?

Устройство предназначено для работы в умеренном и холодном макроклиматических районах (УХЛ). Монтажное положение — строго вертикальное. Входной воздух должен соответствовать 12 классу очистки по ГОСТ. Обязательно требуется подключение сливных отверстий для отвода конденсата.

Можно ли интегрировать П-ППВМ 16.24 в существующую пневмомагистраль?

Да, это стандартное устройство, предназначенное для врезки в пневмолинию. Присоединительные размеры — коническая резьба К3/8" или К1/2" в зависимости от модификации. Рекомендуем проверить соответствие резьбовых соединений и рабочего давления в вашей системе номинальным параметрам устройства.

Поставки по Казахстану и СНГ

Компания Гидротех является надежным поставщиком промышленного пневмооборудования в Казахстане. Мы поставляем качественное устройство очистки сжатого воздуха П-ППВМ 16.24 напрямую со склада в Костанае, гарантируя оригинальность и полное соответствие техническим стандартам. Собственная служба логистики позволяет оперативно доставлять заказы в любой город Казахстана и страны СНГ. Обращайтесь за консультацией и для оформления заказа на наш сайт gidro777.kz или через раздел Контакты. Обеспечьте свою технику чистым воздухом с Гидротех — вашим партнером в промышленных решениях!

Гидротех · поставка по Казахстану · gidro777.kz

Вся линейка серии · 6

	Ду	Давление, МПа	Масса, кг	Цена
ПППВМ10-Устройство очистки сжатого воздуха П-ППВМ 10.14 УХЛ4, П-ППВМ 16.14 УХЛ4 без манометра	—	0,63	—	По запросу
ПППВМ24-Устройство очистки сжатого воздуха П-ППВМ 16.24 УХЛ4 (Ду=16мм, К1/2",снижение точки росы - 10С) без манометра	—	0,63	—	По запросу
Устройство очистки сжатого воздуха П-ППВМ 16.24	16	1	4,5	68 340 ₸
Устройство очистки сжатого воздуха П-ППВМ 10-14	10	1	3,5	По запросу
Устройство очистки сжатого воздуха П-ППВМ 10-24	10	1	4,5	По запросу
Устройство очистки сжатого воздуха П-ППВМ 16.14	16	1	3,5	56 919 ₸

Вопрос-ответ — Устройство очистки сжатого воздуха П-ППВМ 16.24

Как доставляется Устройство очистки сжатого воздуха П-ППВМ 16.24 по Казахстану?

Менеджер проверит наличие, вес и город доставки, затем укажет точный срок и стоимость СДЭК или другого согласованного перевозчика в коммерческом предложении.

Какая гарантия и документы предоставляются на Устройство очистки сжатого воздуха П-ППВМ 16.24?

Срок гарантии и комплект документов зависят от модели и поставщика. Точные условия фиксируются в счёте или коммерческом предложении до заказа.

Как оплатить заказ из Казахстана?

Безналичный расчёт по счёту в тенге. Счёт выставляем в день обращения.

Нет нужного исполнения Устройство очистки сжатого воздуха П-ППВМ 16.24?

Подберём под вашу задачу — предложим аналог, рассчитаем цену и срок поставки. Оставьте заявку.
