Устройство для заправки азотом и проверки давления гидроаккумуляторов — это специализированный портативный комплект, незаменимый для профессионального технического обслуживания гидропневматических систем в Казахстане. Он позволяет оперативно проводить контроль, регулировку и восстановление рабочего давления азотной подушки в гидроаккумуляторах. Без этого оборудования невозможно обеспечить стабильную работу гидравлических систем, широко применяемых в промышленности, сельском хозяйстве и нефтегазовом секторе. Использование этого устройства для заправки азотом и проверки давления гидроаккумуляторов гарантирует точность параметров, безопасность и продление срока службы всего оборудования.
Назначение и области применения устройства
Основное назначение данного устройства — это техническое обслуживание гидропневмоаккумуляторов (ГПА). Аккумуляторы используются для сглаживания гидроударов, компенсации утечек, поддержания постоянного давления и как источник аварийной энергии в гидравлических контурах. Для корректной работы внутри них находится разделительная мембрана: с одной стороны — гидравлическая жидкость, с другой — сжатый газ (азот). Со временем давление в газовой полости падает, и требуемое устройство для заправки азотом и проверки давления гидроаккумуляторов помогает его восстановить до номинального значения. Без этого устройства для заправки азотом и проверки давления гидроаккумуляторов невозможна полноценная наладка системы.
Области применения в Казахстане:
Нефтегазовая отрасль: обслуживание гидросистем буровых установок, насосных агрегатов, запорно-регулирующей арматуры.
Сельское хозяйство: гидравлика в комбайнах, тракторах и системах орошения.
Промышленность: станки с ЧПУ, прессы, литейное оборудование, подъемные механизмы.
Энергетика: управление затворами на ГЭС, системы регулирования турбин.
Горнодобывающая: гидравлика экскаваторов, буровых станков, погрузчиков.
Принцип работы устройства

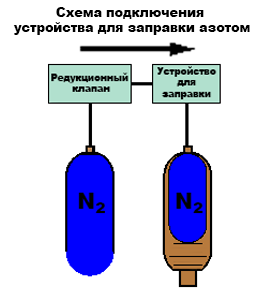

Работа устройства основана на подаче чистого, сухого азота из баллона высокого давления в газовую камеру аккумулятора через специальный штуцер. Перед заправкой с помощью встроенного прецизионного манометра проверяют текущее давление. Затем, поворачивая рукоятку запорного механизма, открывают доступ от баллона к аккумулятору. Азот поступает, пока давление не достигнет заданного техдокументацией значения (обычно от 1 до 40 МПа). Обратный клапан в устройстве предотвращает обратный выброс газа. В случае необходимости сброса или точной доводки давления используется перепускной клапан. Таким образом, это универсальное устройство для заправки азотом и проверки давления гидроаккумуляторов выполняет полный цикл операций.
Техник спрашивает у нового работника: "Знаешь, что самое главное в нашей работе?" Тот пожимает плечами. "Правильно использовать устройство для заправки азотом и проверки давления гидроаккумуляторов. Иначе аккумулятор вместо сглаживания ударов устроит тебе сюрприз, который запомнится надолго!".
Конструкция и особенности
Схема устройства для заправки азотом и проверки давления: 1. Штуцер для подключения к газовому клапану, 2. Корпус, 3. Манометр, 4. Ручка отсечного клапана, 5. Быстросъемное соединение для шланга от баллона азота.
Конструкция устройства для заправки азотом и проверки давления гидроаккумуляторов продумана для надежности и удобства в полевых условиях Казахстана, от жарких степей до холодных зим.
Ключевые компоненты:
Корпус клапана: изготавливается из высокопрочной стали, выдерживающей давление до 40 МПа (400 бар). Имеет универсальную резьбу для подключения к стандартным газовым клапанам аккумуляторов.
Измерительный манометр: прецизионный прибор с четкой шкалой, класс точности не ниже 1.5, защищенное стекло. Позволяет контролировать давление как при заправке, так и при проверке.
Гибкий шланг высокого давления: армированный, с металлической оплеткой и быстросъемными соединениями (типа BSP) для подключения к баллону с азотом. Длина обычно 1.5 – 2 метра.
Запорная рукоятка: эргономичная, позволяет плавно открывать и закрывать поток газа без применения дополнительных инструментов.
Обратный и перепускной клапаны: обеспечивают безопасность. Обратный клапан блокирует обратный ход газа, а перепускной позволяет стравить излишек давления для точной настройки.
Адаптер для баллонных гидроаккумуляторов: дополнительный переходник, позволяющий работать с аккумуляторами, имеющими нестандартный или изношенный штуцер.
Таким образом, устройство для заправки азотом и проверки давления гидроаккумуляторов представляет собой законченный, готовый к работе комплект.
Технические характеристики и параметры (обобщенная серия)
| Параметр |
Значение / Описание |
| Максимальное рабочее давление (заправки) |
40 МПа (400 бар) |
| Диапазон измерения манометра |
0 - 40 МПа (или 0 - 400 бар) |
| Тип рабочей среды |
Азот газообразный, осушенный (чистота не менее 99.9%) |
| Присоединительные размеры (к аккумулятору) |
Резьба G1/4" (стандартная) или через адаптер |
| Присоединение к баллону азота |
Быстросъемное соединение под шланг высокого давления |
| Температурный режим эксплуатации |
от -40°C до +80°C (устойчив к казахстанскому климату) |
| Масса комплекта (приблизительно) |
2.5 - 3.5 кг |
| Материал корпуса основных элементов |
Нержавеющая сталь, латунь |
| Код ТН ВЭД |
8424 89 0000 (Приборы и устройства прочие, не включенные в другие группировки) |
Габаритные размеры и примерная масса
| Элемент |
Габариты (Д×Ш×В) / Длина |
Приблизительная масса |
| Основной блок (клапан + манометр) |
~150 × 80 × 80 мм |
~1.2 кг |
| Гибкий шланг |
1.5 – 2 м |
~0.8 кг |
| Кейс для хранения и переноски |
~400 × 300 × 150 мм |
~1.5 кг |
| Полный комплект (в кейсе) |
~400 × 300 × 150 мм |
3.0 – 3.5 кг |
Запчасти и ремонт комплект (РКИ)
Для долгосрочной эксплуатации устройства рекомендуется иметь минимальный ремкомплект. Чаще всего изнашиваются уплотнительные элементы и манометр может потребовать поверки.
| Наименование запчасти / РКИ |
Примечание |
| Уплотнительные кольца (O-ring) |
Кольца для штуцеров (размеры G1/4"), из материала NBR или FKM, в наборе 5-10 шт. |
| Прокладка манометра |
Медная или паронитовая прокладка под присоединение манометра к корпусу. |
| Запасной манометр 0-40 МПа |
Резервный измерительный прибор на случай выхода из строя основного. |
| Ремкомплект клапана (пружина, седло, шток) |
Набор для восстановления работоспособности запорного и перепускного клапанов. |
| Адаптеры резьбовые (переходники) |
Набор переходников с G1/4" на другие типоразмеры (M10x1, G1/8 и т.д.). |
Приобретая устройство для заправки азотом и проверки давления гидроаккумуляторов у официального поставщика Гидротех, вы всегда можете заказать необходимые запчасти.
Пример условного обозначения (шифра) при заказе
Гидравлика-УЗА-40, где:
Гидравлика — производитель/бренд.
УЗА — Устройство для Заправки Азотом.
40 — максимальное рабочее давление, 40 МПа.
При заказе уточняйте необходимость дополнительных адаптеров, длину шланга и наличие кейса.
Поставки по Казахстану и странам СНГ
Бренд Гидротех осуществляет поставки данного устройства для заправки азотом и проверки давления гидроаккумуляторов напрямую в Казахстан из Костаная. Мы гарантируем быструю доставку во все регионы: в мегаполисы — Астана, Алматы, Шымкент, и в промышленные центры — Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск. Также работаем с партнерами в странах СНГ. Для заказа или консультации свяжитесь с нами через Контакты или используйте форму заявки: оформить заказ на устройство для заправки азотом.
Часто задаваемые вопросы (FAQ)
Как правильно выбрать устройство для моих гидроаккумуляторов?
Ключевой параметр — максимальное рабочее давление, которое должно не менее чем на 20% превышать номинальное давление заправки вашего аккумулятора. Стандартный диапазон 10-40 МПа. Второе — тип резьбы на газовом клапане аккумулятора (чаще всего G1/4" BSP). Для нестандартных случаев требуются адаптеры, которые можно докупить.
Каковы сроки доставки устройства в мой город в Казахстане?
Сроки зависят от удаленности. В Астану, Алматы, Шымкент — 3-5 рабочих дней после формирования заказа. В отдаленные регионы (например, Усть-Каменогорск, Павлодар) — 7-10 рабочих дней. Точную информацию по вашему адресу уточняйте у менеджера при оформлении.
Можно ли использовать это устройство только для проверки давления, без баллона азота?
Да, абсолютно верно. Основная функция проверки осуществляется через встроенный манометр. Вы подключаете устройство к газовому клапану аккумулятора (без шланга к баллону) и снимаете показания. Это делает его универсальным устройством для заправки азотом и проверки давления гидроаккумуляторов.
Какие условия эксплуатации устройства в казахстанском климате?
Устройство рассчитано на широкий температурный диапазон от -40°C до +80°C, что полностью покрывает климатические условия Казахстана — от морозной зимы до жаркого лета. Рекомендуется хранить комплект в защитном кейсе, оберегать манометр от прямых ударов и следить за чистотой присоединительных резьб.
Выбор надежного устройства для заправки азотом и проверки давления гидроаккумуляторов — это инвестиция в бесперебойность вашего производства. Казахстанский бренд Гидротех предлагает оборудование, адаптированное к местным условиям, с полной технической поддержкой и сервисом. Обеспечьте свою технику профессиональным обслуживанием. Всегда в наличии и под заказ на сайте Gidro777.kz.
