Реле давления Г62-21 и ВГ62-21 представляют собой надежные гидравлические аппараты управления, предназначенные для автоматического контроля и поддержания заданного давления в системах, работающих на чистых минеральных маслах. Эти устройства нашли широкое применение в промышленном оборудовании Казахстана благодаря своей простоте, надежности и неприхотливости в эксплуатации. Они выполняют важнейшую функцию сигнализации или отключения агрегатов при достижении давления установленных пределов, защищая тем самым дорогостоящие гидравлические компоненты от перегрузок и аварийных ситуаций.
Предназначение и область применения
Основное назначение реле давления Г62-21 и его модификации ВГ62-21 – это контроль давления в гидравлических системах с рабочей средой в виде чистых минеральных масел «Индустриальное 20» (И-20) или «Турбинное Л», при температуре рабочей жидкости от +10 до +50 °C. Устройства применяются в станкостроении, прессовом оборудовании, системах автоматизированных линий, а также в различных гидроприводах, где требуется точный контроль за давлением масла. На территории Казахстана они часто используются на предприятиях нефтегазового сектора, в машиностроении и горнодобывающей промышленности, обеспечивая бесперебойную работу гидравлических агрегатов в условиях тяжелой эксплуатации.
Технические характеристики и модельдерді салыстыру
Серия представлена двумя основными исполнениями: Г62-21 и ВГ62-21. Технические параметры позволяют выбрать модель под конкретные условия работы гидросистемы.
| Технические сипаттамалар |
Өлшем бірлігі |
ВГ62-21 |
Г62-21 |
| Басқарылатын қысым диапазоны |
кгс/см² |
5 – 64 |
5 – 64 |
| Сезімталдықсыздық (қосылу мен өшірудің қысым айырмашылығы), көп емес |
кгс/см² |
6 |
3 |
| Іске қосу уақыты, қысым тапшылығының шамасы артқан кезде |
сек |
0,5 |
0,2 |
| Өлшеуіш түрі |
- |
ВКМ711 |
МП-1 |
| Салмақ |
кг |
3,2 |
1,44 |
| Жұмыс ортасының түрі |
Таза минеральды майлар: «Индустриалдық 20», «Турбина Л» |
| Температуралық диапазон |
°C |
+10 ... +50 |
Кеңейту: Реле давления Г62-21 жылдамырақ іске қосылу уақытымен (0,2 сек) және аз сезімталдықсыздықпен (3 кгс/см²) ерекшеленеді, бұл жоғары дәлдік талап ететін жүйелер үшін қолайлы. Реле давления ВГ62-21 ауыр салмақты және басқа өлшеуіш типін қолданады, бірақ оның іске қосу уақыты сәл ұзынырақ.
Инженер лабораторияда жаңа реле давления Г62-21-ді сынап жатыр. Басқа инженер келіп сұрайды:
— Ол жұмыс істей ме?
Біріншісі:
— Егер ол сөйлемесе, бұл тамаша жұмыс істейді дегенді білдіреді!
Құрылысы және жұмыс принципі
Реле давления Г62-21 корпустан (1), реттеу бұрандасынан (2), серіппесінен (3), отырғысынан (4), рычагтан (5), осінен (6), шайбалардан (7, 8), мембранасынан (9), қаптамасынан (10), қақпақшалардан (11, 15) және микроклюштен (16) тұрады.

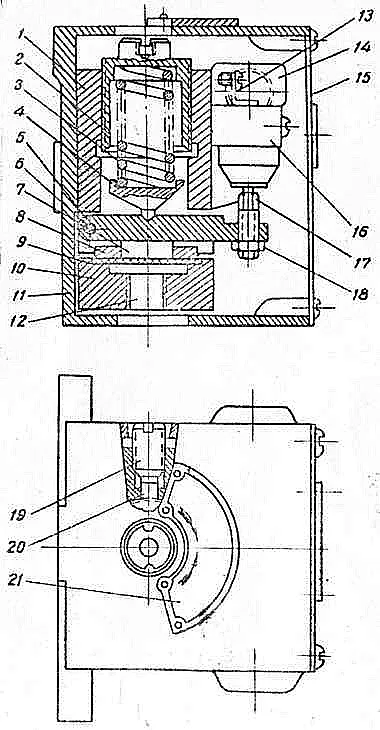

Сурет 1. Гидравликалық реле давления Г62-21-дің құрылымдық кескіні және негізгі түйіндері.
Сұлбаға штуцер және резьбалы тесік (12) арқылы қосылады. Жүйедегі май қысымы артқан кезде, мембрананың деформациясы шайба (7) арқылы рычагқа (5) беріледі, ол ось (6) айналасында айналып, онда бекітілген бұранда (17) микроклюштің (16) штифтіне әсер етеді және оны іске қосады. Қысым төмендегенде, серіппе (3) отырғы (4) арқылы рычагқа әсер етіп, оны кері бағытта бұрады, бұранда (17) микроклюштің штифтінен ажырап, релені өшіреді. Реле давления Г62-21 мұндай механизм арқылы дәл бақылауды қамтамасыз етеді.
Кедергісі ВГ62-21 жұмыс істеу ерекшеліктері
ВГ62-21 нұсқасында алтын механизмі колданылады, бұл жұмыс принципіндегі кейбір айырмашылықтарды тудырады.

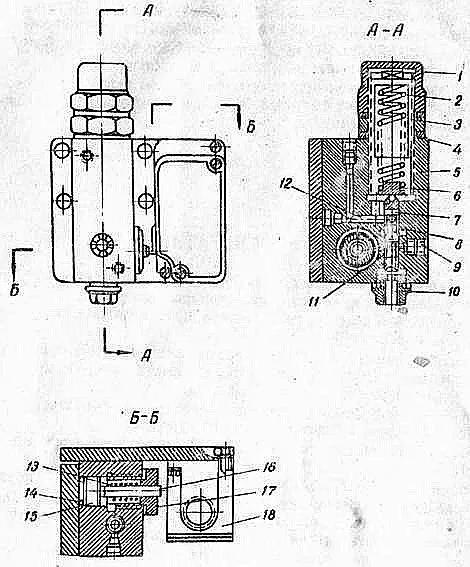

Сурет 2. Реле давления ВГ62-21 желіге қосу схемасы және ішкі алтын механизмі.
Қысым артқан кезде, алтын (7) серіппе (2) кедергісін жеңіп, орнынан ығысады да, проточканы (11) выточкамен (8) байланыстырады. Май выточка (8) арқылы қуыс (14) арқылы поршеннің (15) астына өтіп, ол плунжерді (16) итеру арқылы микроклюшті (18) іске қосады. Қысым төмендегенде, серіппе (2) алтынды бастапқы орнына қайтарады, қуыс (12) ағызу арнасымен байланысады, ал плунжер (13) серпімінің күшімен солға ығысып, микроклюштен ажырайды. Бұл реле давления ВГ62-21 үшін тән жұмыс циклы.
Монттау, реттеу және техникалық қызмет көрсету
Реле давления Г62-21 жүйеге резьбалы қосылым арқылы орнатылады. Реттеу екі негізгі параметр бойынша жүргізіледі:
- Қысым реттеуі: Бұранда (2) арқылы серіппенің (3) алдын ала серпімін орнатады, бұл іске қосылу қысымын анықтайды. Бұранданың орны мыс грашик (20) арқылы бекітіледі.
- Микроклюш іске қосу реттеуі: Бұранда (17) микроклюштің штифтіне тиетін күшті реттеу үшін қолданылады, ол реттеуден кейін гайка (18) арқылы бекітіледі. Рычагтың корпуска дейінгі жүрісі микроклюштің штифті жүрісінен үлкен болуы керек, бұл механикалық зақымданудың алдын алады.
Техникалық қызмет көрсету кезінде мембрананың тұтастығын, микроклюштің серпімі мен контактілерінің жағдайын тексеру қажет. Мембрананың зақымдануы жағдайында ол масқа төзімді резеңкеден жасалған жаңасымен ауыстырылуы тиіс.
Модель белгіленуі мен тапсырыс беру мысалдары
Өнім Г62-21 типтік қатар ретінде белгіленеді. Тапсырыс беру кезінде келесі мәліметтерді көрсету қажет: атауы (Реле давления Г62-21), қажетті іске қосу қысымы (мысалы, 40 кгс/см²), жұмыс ортасы (И-20 майы) және қосылым типі.
Тапсырыс мысалы: «Гидравликалық реле давления Г62-21, қысым диапазоны 5-64 кгс/см², іске қосу 40 кгс/см², И-20 майы үшін, резьбалы қосылым. Тапсырыс саны: 2 дана.»
Габариттік өлшемдер мен салмақ
| Модель |
Салмақ, кг |
Жуық габариттер (УxЕxБ), мм |
Қосылым (резьба) |
ТН ВЭД коды
|
| Г62-21 |
1,44 |
130 x 110 x 90 |
Резьбалы штуцер |
9032 89 900 0 |
| ВГ62-21 |
3,2 |
150 x 125 x 115 |
Резьбалы тесіктер |
9032 89 900 0 |
Көп қойылатын сұрақтар (FAQ)
Г62-21 және ВГ62-21 релелерінің арасында қандай негізгі айырмашылық бар?
Негізгі айырмашылықтар: сезімталдықсыздық (Г62-21 – 3 кгс/см², ВГ62-21 – 6 кгс/см²), іске қосу уақыты (0,2 сек пен 0,5 сек), салмақ (1,44 кг пен 3,2 кг) және қолданылатын микроклюш типінде (МП-1 пен ВКМ711). Реле давления Г62-21 жылдам және дәлірек, ал ВГ62-21 ауырырақ әрі қарапайым конструкциялы.
Қазақстанға жеткізу мерзімі қандай? Қай қалаларға жеткіземіз?
Біз Қазақстанның барлық ірі қалаларына жеткізуді ұсынамыз: Астана, Алматы, Шымкент, Қарағанды, Ақтөбе, Тараз, Павлодар, Өскемен. Сондай-ақ ТМД елдеріне де жеткізу бар. Өнім қолдануда болған жағдайда, жеткізу Қазақстан бойынша әдетте 3-7 жұмыс күнін алады.
Релені басқа майларда, мысалы, су-май эмульсияларында пайдалануға бола ма?
Жоқ, берілген реле давления Г62-21 тек таза минеральды майлар «Индустриалдық 20» немесе «Турбина Л» үшін арналған. Сұйықтықтың басқа түрлерін, эмульсияларды немесе ластанған майларды пайдалану мембрананың тез істен шығуына және аспаптың дұрыс жұмыс істемеуіне әкелуі мүмкін.
Релені қолда бар гидроагрегатқа орнатуға бола ма? Қандай дайындық қажет?
Иә, жаңа реле давления Г62-21-ді қолда бар жүйеге орнатуға болады, бірақ бұл жасайтын маманның қолынан келуі тиіс. Монттау алдында жүйенің максималды жұмыс қысымының реленің диапазонына сәйкес келетініне көз жеткізу керек (64 кгс/см² дейін). Сондай-ақ жүйедегі майдың тазалығын тексеру және қосылатын желідегі реттеу бұрандасына қол жеткізу мүмкіндігін қамтамасыз ету маңызды.
Жиі істен шығатын бөлшектер мен жөндеу жиынтығы
Ұзақ мерзімді жұмыс істеу кезінде келесі компоненттердің бұзылуы мүмкін:
- Мембрана (9): Жарылуы немесе қатуы мүмкін.
- Микроклюш (16/18): Контактілердің күйіп қалуы немесе серпімінің жұмыстан шығуы.
- Серіппе (3, 21): Уақыт өте келе серпімділігін жоғалтуы мүмкін.
- Резьбалы бөлшектер мен сальниктер: Сығылуын жоғалтуы немесе сыртқа ағызу пайда болуы мүмкін.
Негізгі жөндеу жиынтығы мембрана мен о-ға тербелмелі сальниктерді қамтиды.
«Гидротех» компаниясы Қазақстанның гидравликалық жабдық нарығындағы сенімді серіктес ретінде, реле давления Г62-21 мен ВГ62-21 өнімдерін тікелей өндірушілерден ұсынады. Біз Ақтаудан бастап, барлық өңірлерге тез жеткізуді, техникалық кеңес беруді және сенімді сервисті қамтамасыз етеміз. Сіздің гидравликалық жүйелеріңіздің сенімділігі – біздің басты мақсатымыз. Реле давления Г62-21 өнімді сатып алу бойынша ақпарат алу үшін Байланыстар бөліміне өтіңіз немесе онлайн тапсырыс формасын толтырыңыз.
