В современных промышленных системах автоматизации, где требуются точное и надежное управление пневмоцилиндрами, заслонками или другими исполнительными устройствами, незаменимыми компонентами являются распределители с электромагнитным управлением FESTO MLH-B. Эта серия клапанных распределителей от всемирно известного немецкого концерна сочетает в себе передовые инженерные решения, высокую производительность и компактные размеры, что делает их идеальным выбором для станкостроения, пищевой промышленности, упаковочных линий и робототехники в Казахстане.
Назначение и область применения
Распределители с электромагнитным управлением MLH-B предназначены для дистанционного распределения сжатого воздуха в пневматических системах. Основная их функция – управление направлением потока рабочей среды (сжатого воздуха) для приведения в действие пневмоцилиндров (двухстороннего или одностороннего действия), пневмомоторов или пневмозахватов. Благодаря электромагнитному пилотному управлению, эти устройства легко интегрируются в системы ЧПУ, программируемые логические контроллеры (ПЛК) и другие схемы автоматики. Они широко используются на предприятиях Актобе, Павлодара, Усть-Каменогорска для автоматизации технологических процессов, сборки, транспортировки и контроля качества.
Описание и основные особенности серии MLH-B
Серия FESTO MLH-B представляет собой компактные 5/2-ходовые и 5/3-ходовые распределители клапанного типа с мягким уплотнением, что обеспечивает длительный срок службы даже при высоких частотах переключения. Управление осуществляется электромагнитной катушкой (соленоидом) стандартного типа L, что гарантирует совместимость с широким спектром управляющих напряжений. Ключевой особенностью является внутреннее пилотное питание, что упрощает монтаж и не требует дополнительной управляющей пневмолинии. Распределители с электромагнитным управлением FESTO MLH-B имеют механический возврат и ручное дублирование с фиксацией – полезная опция для наладки или аварийного управления без подачи электричества.
Условное обозначение (структурный код) моделей
Для правильного подбора и заказа распределители с электромагнитным управлением FESTO MLH-B имеют четкую систему кодирования. Код модели, например, MLH-5-1/4-B, расшифровывается следующим образом:
MLH – серия распределителя.
5 – номинальный размер, определяющий пропускную способность.
1/4 – размер присоединительной резьбы (в данном случае G1/4).
B – вариант исполнения корпуса и типа управления.
Понимание этой системы позволяет инженерам и технологам в Казахстане точно определить нужную модификацию для своего проекта.

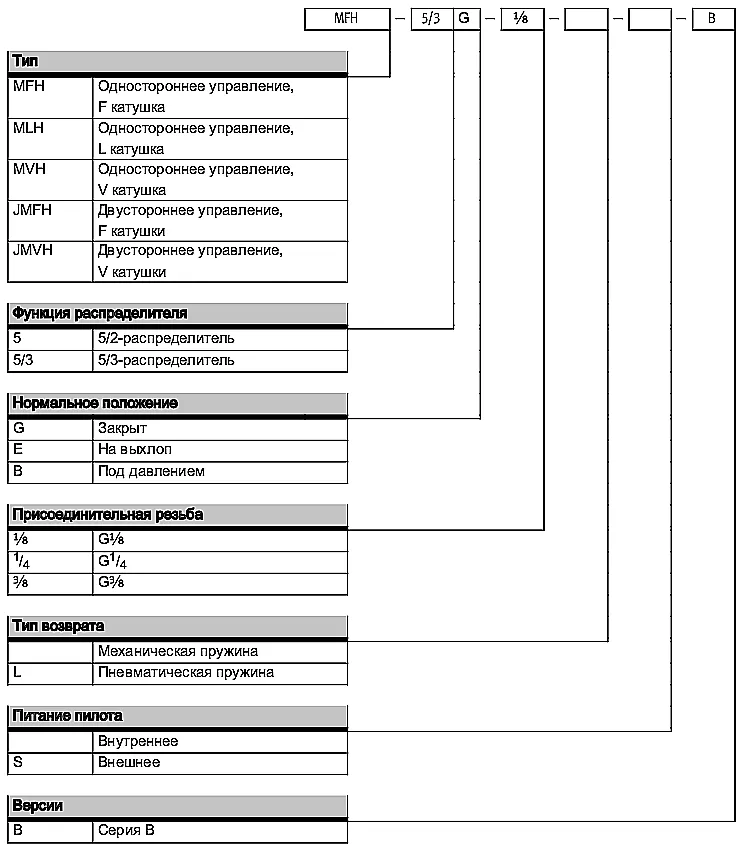

Структурная схема кодирования модели электромагнитного распределителя FESTO MLH.
Техник спрашивает у нового стажера на заводе в Атырау: «Ты нашел те распределители с электромагнитным управлением FESTO MLH-B, которые я просил?» Стажер, весь в масле: «Да, нашел! Они такие маленькие, что я сначала решил, что это деталь от конструктора. Но как же они громко щелкают!»
Технические характеристики и параметры
Основные эксплуатационные параметры, которые необходимо учитывать при выборе распределителей с электромагнитным управлением FESTO MLH-B, приведены в сводной таблице. Данные актуальны для всех моделей серии и являются гарантией их надежной работы в условиях Казахстана.
| Параметр |
Значение / Описание |
| Тип распределителя и функция |
5/2, клапанный, с одной катушкой (соленоидом) |
| Способ управления |
Электромагнитное, пилотное |
| Питание пилотного контура |
Внутреннее (от линии рабочего давления) |
| Тип возврата золотника |
Механический (пружинный) |
| Принцип уплотнения |
Мягкое (эластомерное) |
| Рабочая среда |
Сжатый воздух, очищенный и смазанный (по ISO 8573-1:2010) |
| Рабочее давление |
от 2 до 8 бар |
| Диапазон температур |
от -10°C до +60°C (окружающая среда и среда) |
| Номинальный размер |
5 и 7 |
| Стандартный номинальный расход (л/мин) |
750 (для ном.размера 5), 1300 (для ном.размера 7) |
| Присоединительная резьба (стандарт) |
G1/8, G1/4 |
| Код ТН ВЭД |
8481 20 900 0 (Пневмогидравлические клапаны распределительные прочие) |
Принцип работы и конструкция
Распределители с электромагнитным управлением FESTO MLH-B работают по двухступенчатому принципу. При подаче управляющего электрического сигнала на катушку срабатывает небольшой пилотный электромагнитный клапан. Он, в свою очередь, открывает доступ сжатого воздуха из основной линии (внутреннее питание) в управляющую полость основного золотникового блока. Под давлением воздуха золотник перемещается, коммутируя основные потоки: подача (P) соединяется с одним рабочим портом (A или B), а второй рабочий порт соединяется с выхлопом (R или S). При снятии напряжения с катушки пилотный клапан закрывается, давление в управляющей полости стравливается, и мощная возвратная пружина перемещает золотник в исходное положение. Такая конструкция обеспечивает высокое быстродействие и малое энергопотребление соленоида.
Габаритные и присоединительные размеры, вес
Компактность – одно из ключевых преимуществ серии MLH-B. Эти устройства легко монтируются даже в стесненных условиях станков или промышленных манипуляторов.

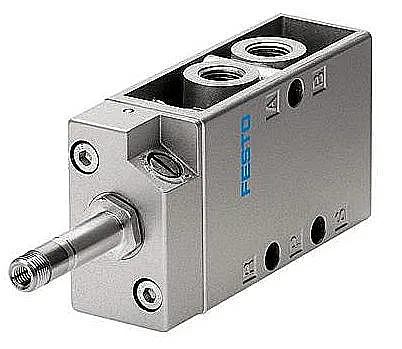

Распределитель пневматический FESTO MLH-B с электромагнитным управлением и стандартной катушкой.

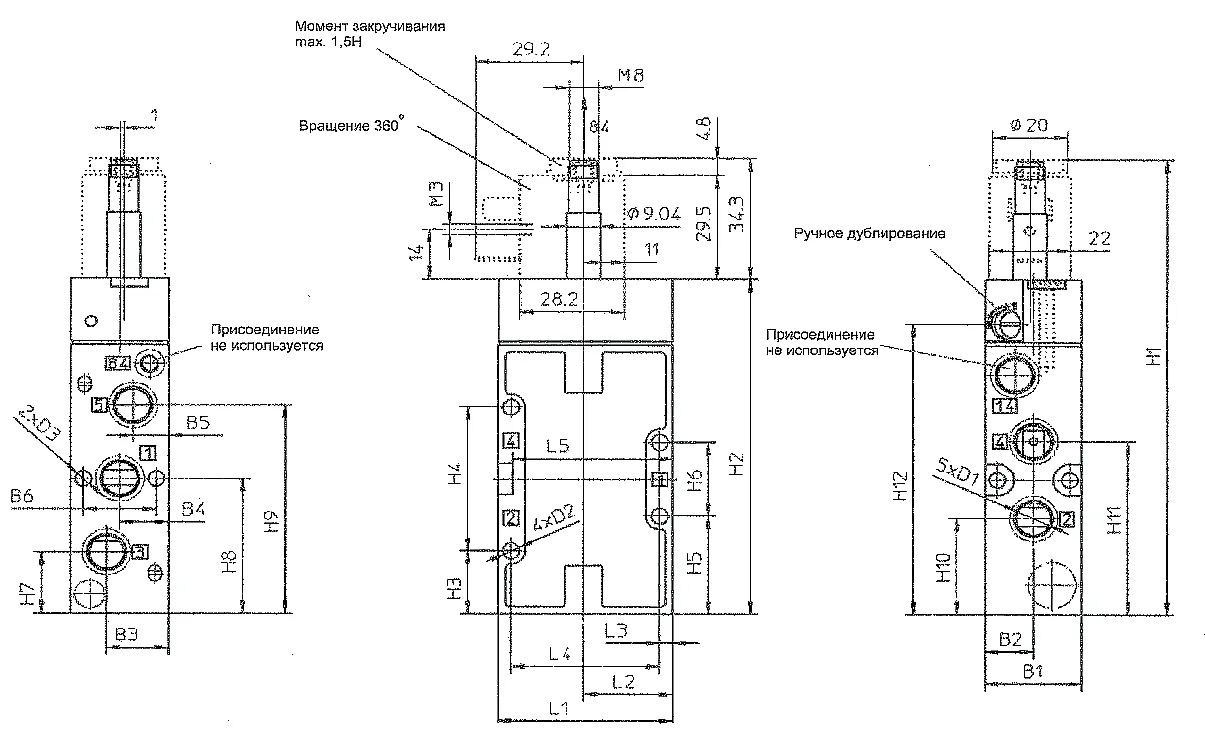

Чертеж с основными монтажными размерами распределителя MLH-B для интеграции в пневмосхему.
Габаритные размеры и вес варьируются в зависимости от номинального размера и типа присоединения.
| Параметр |
Номинальный размер 5 |
Номинальный размер 7 |
| Ширина корпуса (B1), мм |
27 |
33 |
| Вес продукта, грамм |
~220 |
~300 |
| Присоединительная резьба (типовые значения) |
G1/8, G1/4 |
G1/4 |
Температурный режим и срок службы
Для стабильной работы распределителей с электромагнитным управлением FESTO MLH-B рекомендуется соблюдать температурный диапазон от -10°C до +60°C. Важным условием долговечности является использование подготовленного сжатого воздуха: очищенного от влаги, масел и твердых частиц. При соблюдении этих условий и эксплуатации в номинальном диапазоне давлений ресурс устройства исчисляется миллионами циклов переключения. Для климатических условий Казахстана, особенно в регионах с жарким летом (Шымкент, Тараз) или холодной зимой (Астана, Караганда), важно обеспечивать соответствующий температурный режим в помещении или использовать термошкафы.
Область применения и совместимое оборудование
Благодаря универсальности, надежности и простому монтажу, распределители с электромагнитным управлением FESTO MLH-B нашли применение во множестве отраслей:
Станкостроение и металлообработка: управление зажимными патронами, подвижными ограждениями, сменой инструмента.
Пищевая и упаковочная промышленность: управление поршнями дозаторов, заслонками, крышками фасовочных автоматов.
Автомобилестроение и робототехника: позиционирование деталей на конвейере, работа пневмозахватов роботов-манипуляторов.
Деревообработка и производство мебели: управление пневмоприводами подачи, прижима и распила.
Устройства совместимы с любым промышленным оборудованием, использующим пневмопривод и управление от 24В DC или других стандартных напряжений.
Ремкомплекты и запасные части
Даже самые надежные компоненты требуют обслуживания. Для серии MLH-B доступны ремонтные комплекты, включающие наиболее подверженные износу детали. Рекомендуется иметь на складе следующие запасные части:
| Наименование запчасти / ремкомплекта |
Типовая деталь, подверженная износу |
| Ремкомплект уплотнений основного золотника |
Комплект манжет и уплотнительных колец из NBR |
| Соленоид (электромагнитная катушка) |
Катушка управления L-типа на 24В DC |
| Возвратная пружина |
Пружина возврата золотника в исходное положение |
| Уплотнительные кольца присоединительных портов |
Кольца круглого сечения для герметизации резьбовых соединений |
Примеры заказа и артикулы
Для оформления заказа в нашем магазине необходимо указать полный код требуемой модели. Вот несколько примеров популярных конфигураций распределителей с электромагнитным управлением FESTO MLH-B:
MLH-5-1/4-B: Распределитель с номинальным размером 5, присоединительной резьбой G1/4, с одной катушкой и механическим возвратом.
MLH-5-1/8-B: Аналогичная модель, но с более компактным присоединением G1/8.
Для получения точной спецификации и коммерческого предложения рекомендуем связаться с нашими техническими специалистами через форму заказа или по телефону.
Доставка и поддержка по Казахстану и СНГ
Компания Гидротех, являясь официальным поставщиком промышленных компонентов в Актау, обеспечивает оперативную поставку оборудования по всему Казахстану. Мы доставляем распределители с электромагнитным управлением FESTO MLH-B и другую пневмоавтоматику в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также мы работаем с партнерами в странах СНГ. Все товары поставляются с гарантией и полным пакетом документов.
Выбирая Гидротех, вы выбираете надежного партнера для оснащения вашего производства современной и эффективной пневмоавтоматикой.
Часто задаваемые вопросы (FAQ)
1. Как выбрать нужную модификацию распределителя MLH-B для моего оборудования?
Ключевые параметры выбора: номинальный расход (зависит от скорости и усилия цилиндра), размер присоединительной резьбы (G1/8 или G1/4) и напряжение управления катушки (например, 24В DC). Наши инженеры помогут подобрать оптимальную модель под вашу задачу.
2. Каковы сроки поставки распределителей FESTO MLH-B в мой город?
Основные модели часто есть в наличии на складе в Костанае. Доставка в крупные города (Астана, Алматы) занимает 1-3 рабочих дня. Под заказ поставка осуществляется в сроки, согласованные индивидуально. За подробностями обращайтесь в раздел Контакты.
3. Можно ли использовать эти распределители с неочищенным воздухом?
Категорически не рекомендуется. Использование загрязненного или влажного воздуха резко сокращает ресурс мягких уплотнений и может привести к заклиниванию золотника. Обязательно устанавливайте фильтры-влагоотделители и, при необходимости, лубрикаторы.
4. Предоставляете ли вы техническую поддержку и консультации по монтажу и подключению?
Да, наши специалисты готовы предоставить подробные консультации по монтажу, электрическому подключению катушек и интеграции распределителей с электромагнитным управлением FESTO MLH-B в вашу систему. Мы помогаем на всех этапах – от подбора до ввода в эксплуатацию.
