Плунжерные гидроцилиндры

Плунжерные гидроцилиндры: назначение и ключевые особенности

Плунжерные гидроцилиндры серии МСP от компании Гидротех представляют собой надежные силовые гидравлические элементы, предназначенные для преобразования энергии давления рабочей жидкости в механическую энергию прямолинейного возвратно-поступательного движения. Эти устройства являются сердцем многих сельскохозяйственных машин, в частности, зерноуборочных комбайнов. Основное назначение плунжерных гидроцилиндров – создание значительного усилия при компактных размерах, что критически важно для тяжелых условий эксплуатации в агропромышленном комплексе Казахстана и стран СНГ.

Обзор серии плунжерных гидроцилиндров МСP 63 мм

Представленная линейка включает в себя три ключевые модели: МСP63х500-3.11(800), МСP63х300-3.22(600) и МСP63х500-3.22(800). Все они имеют единый диаметр плунжера – 63 мм, что обеспечивает унификацию уплотнений и ряд других запасных частей. Отличие моделей заключается в длине рабочего хода (300 и 500 мм), а также в исполнении присоединительных узлов и креплений, обозначаемых кодом 3.11 и 3.22. Эти плунжерные гидроцилиндры разработаны с учетом требований по надежности и долговечности для работы в системах комбайнов Енисей, где они обеспечивают подъем и опускание жатки, регулировку высоты и другие технологические операции.

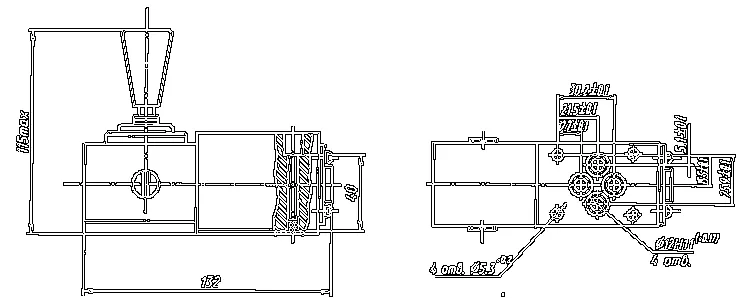

Изображение модели гидроцилиндра Гидротех МСP63х500-3.22

Условное обозначение и коды моделей

Маркировка гидроцилиндров Гидротех содержит всю необходимую информацию для заказа:
МСP – Марка, Силовой, Плунжерный.
63 – Диаметр плунжера в миллиметрах.
х300/х500 – Ход плунжера в миллиметрах.
3.11 / 3.22 – Конструктивное исполнение и тип присоединения.
(600)/(800) – Исполнение по габаритной длине в миллиметрах.
Таким образом, модель МСP63х500-3.22(800) расшифровывается как плунжерный гидроцилиндр с диаметром 63 мм, ходом 500 мм, в исполнении 3.22 и общей длиной 800 мм.

Чем плунжерные гидроцилиндры отличаются от поршневых?

Принципиальное отличие плунжерных гидроцилиндров – в конструкции выдвижного звена. В них используется гладкий плунжер (шток большого диаметра, обычно равного диаметру гильзы), который движется в уплотнении, установленном в крышке цилиндра. Это обеспечивает высокое усилие на выдвижение при одностороннем действии. В отличие от двухсторонних поршневых цилиндров, они работают только на выдвижение, а возврат осуществляется под действием внешней силы (веса навески) или встроенной пружины. Именно такая схема идеально подходит для подъемных механизмов сельхозтехники.

Технические характеристики плунжерных гидроцилиндров МСP

Масса и габаритные размеры цилиндров

Принцип работы и конструкция

Рабочая жидкость (масло) под давлением подается в полость под плунжер. Под действием давления плунжер выдвигается, совершая полезную работу – поднимает агрегат. При сбросе давления из напорной линии плунжер под действием силы тяжести навески (или возвратной пружины) втягивается, вытесняя жидкость обратно в бак. Температурный режим работы допускает эксплуатацию в широком диапазоне, характерном для климата Казахстана: от морозов в период начала и конца сезона до жары в разгар уборки. Срок службы напрямую зависит от чистоты рабочей жидкости и соблюдения регламента обслуживания.

Область применения и совместимое оборудование

Основная сфера применения данных плунжерных гидроцилиндров – сельскохозяйственная техника, а именно:
– Комбайны зерноуборочные Енисей-1200, Енисей-1200Н, Енисей-950 и другие модификации.
– Силовые приводы подъема жатки, копнителей, других навесных агрегатов.
Их также можно адаптировать для использования в других машинах и механизмах, где требуется создание мощного одностороннего усилия: в оборудовании для лесозаготовки, в системах открывания ворот промышленных объектов, в прессовых установках малой мощности.

Технический анекдот о надежности

Заходит как-то новый плунжерный гидроцилиндр в бар, а бармен ему: «А что ты будешь?». А цилиндр отвечает: «Мне только масла, под высоким давлением, пожалуйста». Бармен удивился: «Такой скромный?». «Да, — говорит цилиндр, — я уже знаю, что если буду налегать на грязь и абразив, то на меня весь ремкомплект потратят».

Сравнение моделей и выбор нужной модификации

При выборе подходящего плунжерного гидроцилиндра необходимо учитывать три параметра:
1. Ход плунжера (300 или 500 мм). Определяется конструкцией техники и необходимой амплитудой перемещения поднимаемого узла.
2. Исполнение присоединения (3.11 или 3.22). Крепежные узлы и точки подключения гидролиний должны точно соответствовать посадочным местам на вашей машине.
3. Габаритная длина. Должна соответствовать свободному пространству в месте установки на технике.

Ремонт и обслуживание: запчасти и ремкомплекты

Наиболее часто изнашиваемыми элементами в плунжерных гидроцилиндрах являются уплотнительные кольца (манжеты) плунжера, штоковые и поршневые уплотнения, а также шарикоподшипники в узлах крепления. Мы рекомендуем иметь в запасе ремкомплект, который включает основные уплотнения. При профессиональном обслуживании срок службы цилиндра может составлять несколько сезонов интенсивной работы.

Заказать ремкомплекты и отдельные запчасти можно на нашем сайте https://gidro777.kz/.

Примеры заказа и доставка по Казахстану и СНГ

Для заказа конкретной модели укажите ее полное обозначение, например: «Плунжерный гидроцилиндр МСP63х500-3.22(800)». Вы можете связаться с нами через форму обратной связи или по телефонам, указанным в разделе Контакты.
Мы осуществляем поставки топовой гидравлики во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ: Россию, Узбекистан, Кыргызстан и другие.

Почему выбирают плунжерные гидроцилиндры бренда Гидротех из Костаная?

Гидравлическое оборудование под брендом Гидротех производится с учетом жестких условий эксплуатации в агропромышленном секторе Казахстана. Мы используем качественные материалы, современные уплотнения и проводим 100% контроль давления. базируясь в Костанае, мы обеспечиваем оперативные поставки на запад страны и логистику по всему Казахстану. Наши плунжерные гидроцилиндры – это гарантия надежности вашей уборочной кампании.
