П-П-Пневмопривод П-П 11 УХЛ4,П-П 21 УХЛ4

Описание и назначение пневмопривода П-П 11 УХЛ4, П-П 21 УХЛ4

Пневмопривод П-П 11 УХЛ4, П-П 21 УХЛ4 – это ключевой элемент систем промышленной автоматизации, который преобразует энергию сжатого воздуха в возвратно-поступательное движение. Данные устройства являются компактными и надежными пневмоцилиндрами одностороннего действия со встроенным пружинным возвратом поршня. Основное назначение пневмопривода – дистанционное управление запорными и регулирующими клапанами, заслонками, шиберами, а также работа в качестве исполнительного механизма в системах управления технологическими процессами.

Эти пневмоприводы нашли широкое применение на предприятиях нефтегазового комплекса в Атырау и Актау, в пищевой промышленности для управления дозаторами, в коммунальном хозяйстве и машиностроении благодаря своей неприхотливости и высокой надежности даже в тяжелых условиях эксплуатации.

Краткие данные: вес, размеры и код ТН ВЭД

Пневмоприводы серии П-П отличаются компактностью и малым весом, что упрощает их монтаж и интеграцию в существующие системы. Их габариты варьируются в зависимости от модификации.

Код ТН ВЭД 8412 21 100 0 соответствует «Пневматическим линейным двигателям (цилиндрам)». Это знание упрощает таможенное оформление при международных поставках оборудования в страны СНГ.

Принцип работы пневмопривода П-П 11 УХЛ4, П-П 21 УХЛ4

Принцип работы пневмопривода основан на преобразовании давления сжатого воздуха в механическое линейное перемещение. При подаче управляющего сигнала (сжатого воздуха номинальным давлением 0.63 МПа) на вход устройства, поршень внутри цилиндра преодолевает усилие возвратной пружины и совершает рабочий ход, воздействуя на шток или рычаг управляемого механизма. Это действие приводит, например, к открытию клапана.

Как только подача воздуха прекращается, встроенная пружина возврата немедленно воздействует на поршень, заставляя его вернуться в исходное положение, что обеспечивает закрытие клапана. Такой принцип работы обеспечивает безопасность системы – при аварийной потере давления привод гарантированно вернется в исходное «закрытое» или «открытое» положение, в зависимости от конструкции системы.

Анекдот: Өндіріс мекенінде екі инженер сөйлесіп жатқан: «Біздің автоматтандыру жүйесінен қандай жетістік бар?» – деп сұрайды біреуі. «Біз пневмопривод П-П 11 УХЛ4 орнатқаннан бері, ол біздің автоматты басқарушымыздың бойында «пневматикалық интеллект» пайда болды деп ойлаймын», – дейді екіншісі. «Неге олай ойлайсың?» – деген сұраққа жауап: «Өйткені, ол енді шешімдерді қабылдағанда, олардың үстіне «ш-ш-шшш» деп ойланады!»

Подробные технические характеристики

Технические параметры определяют область применения и надежность работы устройства. Пневмоприводы П-П рассчитаны на эксплуатацию в промышленных сетях со стандартным давлением.

Температурный режим работы и срок службы

Пневмопривод П-П 11 УХЛ4 и П-П 21 УХЛ4 рассчитан на эксплуатацию в широком диапазоне температур окружающей среды: от минус 40°C до плюс 50°C. Климатическое исполнение УХЛ4 указывает на пригодность для использования в умеренно-холодном климате при размещении в неотапливаемых помещениях (категория 4). Это позволяет устанавливать приводы на объектах в северных и центральных регионах Казахстана без дополнительного подогрева.

Расчетный срок службы пневмопривода при соблюдении условий эксплуатации (чистый и сухой воздух, отсутствие механических перегрузок) составляет не менее 5-7 лет или свыше 2 миллионов рабочих циклов. На долговечность напрямую влияет качество подготовки воздуха: наличие масла и влаги резко снижает ресурс уплотнений. Регулярное техническое обслуживание (осмотр и замена расходников) продлевает срок безотказной работы.

Применение на промышленном оборудовании

Благодаря своей надежности и простому принципу действия, пневмопривод П-П 11 УХЛ4 и его модификация П-П 21 УХЛ4 используются в разнообразных отраслях промышленности:

• Узел подключения и управления на технологических трубопроводах: Установка на шаровые краны, задвижки и регулирующие клапаны в системах водоснабжения, теплоэнергетики и нефтепереработки.

• Пищевая и фармацевтическая промышленность: Использование в оборудовании для дозирования, смешивания, розлива и упаковки, где требуется чистая среда (пневмопривод не загрязняет продукт).

• Машиностроение и автоматизация: В составе автоматических линий, станков с ЧПУ, промышленных роботов для перемещения захватов, фиксации деталей или смены инструмента.

• Коммунальное хозяйство: Управление задвижками в системах водоочистки и канализации.

Ремонтный комплект и часто заменяемые детали

Для поддержания работоспособности пневмопривода производитель Гидротех рекомендует иметь на складе стандартный ремкомплект. Чаще всего в замене нуждаются следующие узлы и детали:

Все запчасти для пневмопривода П-П 11 УХЛ4 и П-П 21 УХЛ4 можно приобрести отдельно или в составе ремкомплекта у поставщика Гидротех.

Расшифровка условного обозначения модели

Маркировка пневмопривода содержит всю необходимую информацию о его исполнении:

П-П – Пневмопривод последовательного действия.
Первая цифра (1 или 2) – Исполнение по габаритному размеру присоединительного фланца: 1 – фланец 59×59 мм; 2 – фланец 64×64 мм.
Вторая цифра (1 или 2) – Исполнение по наличию ручного дублирующего устройства: 1 – без ручного дублера; 2 – с ручным дублером.
УХЛ4 – Климатическое исполнение: У – умеренный климат; ХЛ – холодный; 4 – категория размещения (в неотапливаемых помещениях).

Пример: П-П 21 УХЛ4 – это пневмопривод с фланцем 64×64 мм, без устройства ручного дублирования, предназначенный для работы в условиях умеренно-холодного климата.

Габаритные и присоединительные размеры

Для корректного монтажа важно знать точные размеры устройства. Ниже приведена таблица с основными габаритными и присоединительными размерами.

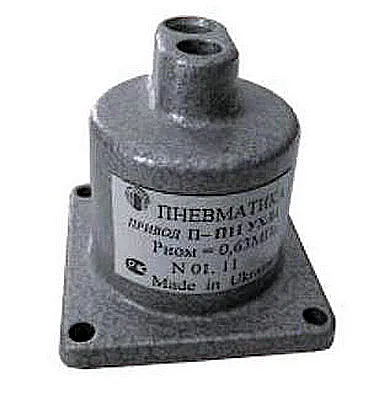

Внешний вид пневмоприводов П-П серии - вид спереди на фланец крепления.

Вид сбоку, хорошо виден штуцер для подключения пневматической линии диаметром 8 мм.

Конструктивный чертеж с указанием рабочего хода поршня не менее 12 мм.

Примеры заказа и специализированного подбора

Для правильного оформления заказа следует указать точную маркировку и дополнительные требования. Вот несколько примеров:

Пример №1: «Необходимо приобрести пневмопривод П-П 11 УХЛ4 (фланец 59×59 мм, без ручного дублирования) в количестве 8 штук для систем управления клапанами в Актау. Требуется доставка до склада в течение недели.»

Пример №2: «Заказ: 3 шт. пневмопривода П-П 21 УХЛ4 с монтажным фланцем 64×64 мм для замены вышедших из строя на насосной станции в г. Павлодар. Требуется консультация по совместимости.»

Пример №3: «Нужен пневмопривод серии П-П с ручным дублированием для установки на шаровой кран в неотапливаемом помещении. Климатические условия соответствуют УХЛ4. Просим подобрать модель и указать стоимость с доставкой в г. Усть-Каменогорск.»

При заказе через сайт Гидротех вы можете оставить заявку или связаться с менеджерами по телефону, указанному в разделе Контакты.

Часто задаваемые вопросы (FAQ)

Вопрос №1: В чем основное визуальное и функциональное различие между П-П 11 УХЛ4 и П-П 21 УХЛ4?

Ответ: Ключевое отличие – размер монтажного фланца: у модели П-П 11 он составляет 59×59 мм, а у П-П 21 – 64×64 мм. Это связано с разным межосевым расстоянием крепежных отверстий (52 мм против 57 мм). Функционально пневмоприводы идентичны по рабочим параметрам (давление, усилие, ход). Выбор зависит от посадочного места на вашем оборудовании.

Вопрос №2: Каковы реальные сроки поставки пневмоприводов в мой город в Казахстане?

Ответ: Мы, компания Гидротех, осуществляем поставки со склада в Костанае по всему Казахстану. В крупные города-мегаполисы (Астана, Алматы, Шымкент) доставка занимает 2-3 рабочих дня. В Караганду, Актобе, Тараз – 1-2 рабочих дня. В Павлодар и Усть-Каменогорск – 2-3 дня. В Актау возможен самовывоз в день заказа. Сроки могут меняться в зависимости от наличия модели на складе.

Вопрос №3: Как подготовить воздушную систему для долгой и надежной работы этого пневмопривода?

Ответ: Для корректной работы пневмопривода П-П серии критически важно подавать очищенный и осушенный сжатый воздух. Рекомендуется установить перед приводом фильтр-влагоотделитель и редуктор давления с манометром для контроля. Давление должно поддерживаться в диапазоне от 0.14 до 0.63 МПа. Воздух должен соответствовать классу чистоты не ниже, указанного в технических характеристиках. Регулярная замена фильтрующих элементов – залог многолетней службы уплотнений привода.

Вопрос №4: Можно ли использовать пневмопривод П-П 11 УХЛ4 для замены старого импортного аналога? На что обратить внимание?

Ответ: Да, замена возможна, но требуется проверка по нескольким параметрам. Во-первых, совпадение посадочного размера фланца (59×59 мм). Во-вторых, соответствие рабочего давления и развиваемого усилия (до 700 Н). В-третьих, проверьте длину хода штока (минимум 12 мм) и тип соединения (в вашем случае – отверстие под трубку Ø8 мм). Лучше всего предоставить фото или чертеж старого устройства нашему техническому специалисту для гарантированно правильного подбора.

Поставки по Казахстану и странам СНГ от бренда Гидротех

Пневмопривод П-П 11 УХЛ4 и П-П 21 УХЛ4 – это продукция бренда Гидротех, проверенного поставщика промышленной арматуры и автоматики для предприятий Казахстана. Наш склад расположен в Костанае, что позволяет оперативно обслуживать западные регионы страны. Мы гордимся тем, что обеспечиваем качественным оборудованием производства не только в Казахстане (Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск), но и в странах СНГ.

Мы предлагаем не просто продажу оборудования, а комплексное решение: помощь в подборе модели под ваши задачи, гарантийное и постгарантийное обслуживание, поставку оригинальных запчастей и быструю доставку. Обращаясь к нам, вы выбираете надежного партнера, который несет ответственность за каждый поставленный пневмопривод.

Для получения подробной технической консультации, коммерческого предложения или оформления заказа на пневмопривод Пи-Пи 11 УХЛ4 или пневмопривод Пи-Пи 21 УХЛ4, свяжитесь с нами через сайт Гидротех.
