Пневмомодули серии МП1Э с пятилинейным распределителем
Модуль от пятилинейного пневмораспределителя МП1Э представляет собой компактный и высокоэффективный узел для пневматических систем. Он объединяет в себе пневмоцилиндр и пятилинейный распределитель с электропневматическим управлением, что значительно упрощает проектирование и монтаж приводов. Данный модуль от пятилинейного пневмораспределителя МП1Э идеально подходит для автоматизации производственных процессов в Казахстане, где надежность и простота обслуживания критически важны.
Внешний вид модуля МП1Э с пятилинейным пневмораспределителем и электропневмоуправлением.
Основное назначение модуля от пятилинейного пневмораспределителя МП1Э — преобразование энергии сжатого воздуха в возвратно-поступательное движение штока. Благодаря интегрированному распределителю, управление движением становится более точным и быстрым. Это ключевой элемент для станков, манипуляторов, упаковочного и другого промышленного оборудования, широко используемого в Казахстане от Актобе до Усть-Каменогорска.
Технические особенности и исполнения модулей МП1Э
Серия модулей от пятилинейного пневмораспределителя МП1Э отличается вариативностью, позволяя подобрать решение под конкретные задачи. Исполнения различаются по нескольким параметрам, что делает этот модуль универсальным.
По типу пневмоцилиндра: базой служат цилиндры, соответствующие международному стандарту ISO 6431, с диаметром поршня от 32 до 250 мм. Это обеспечивает широкий диапазон усилий на штоке.
По виду управления распределителем: модуль МП1Э может комплектоваться распределителем с односторонним или двухсторонним пневмоуправлением, а также, что особенно популярно, с односторонним электропневмоуправлением (например, на 220В, 50Гц).
По расположению распределителя: подвод сжатого воздуха может быть организован как с правой, так и с левой стороны относительно оси штока цилиндра (если смотреть со стороны передней крышки). Это удобно для компоновки в стесненных условиях.
Приходит как-то инженер на завод и спрашивает: «Где у вас модуль от пятилинейного пневмораспределителя МП1Э?». А ему в ответ: «Да он у нас самый главный работник – всегда под давлением, но управляется с полуслова!». Қызық, солай ма? (Интересно, правда?)
Принцип работы модуля МП1Э
Принцип действия модуля от пятилинейного пневмораспределителя МП1Э основан на управлении потоками сжатого воздуха. Пятилинейный распределитель имеет пять портов: один для питания (подвода воздуха), два для подключения к полостям цилиндра (поршневой и штоковой) и два для дросселируемого выхлопа. При подаче управляющего сигнала (электрического для электропневматического исполнения) золотник распределителя перемещается, направляя воздух в одну из полостей цилиндра, в то время как воздух из противоположной полости выходит через дроссель, что позволяет регулировать скорость движения штока. Именно использование пятилинейной схемы с отдельными выхлопными линиями дает возможность плавного регулирования скорости в обоих направлениях, что является преимуществом данного модуля от пятилинейного пневмораспределителя МП1Э.
Технические характеристики и параметры
| Параметр |
Значение / Описание |
| Рабочая среда |
Очищенный сжатый воздух, инертный газ |
| Рабочее давление |
Типовое: 0,2 - 1,0 МПа (2-10 бар) |
| Диапазон температур эксплуатации |
От -10°C до +60°C (для стандартного исполнения УХЛ4) |
| Тип управления распределителем (в модуле МП1Э) |
Одностороннее электропневматическое (катушка) |
| Условный проход распределителя (Dу) |
Доступные типоразмеры: 4, 6, 10, 16 мм (зависит от модели) |
| Присоединительная резьба |
Наружная резьба на штоке цилиндра, резьбовые порты распределителя |
| Пропускная способность |
Определяется Dу распределителя и влияет на скорость срабатывания |
Габаритные размеры и масса модулей МП1Э
Габариты и вес модуля от пятилинейного пневмораспределителя МП1Э напрямую зависят от диаметра поршня и его хода. Ниже приведен ориентировочный диапазон.
| Диаметр поршня, мм |
Примерная длина (без штока), мм |
Примерная ширина/высота с распределителем, мм |
Ориентировочная масса, кг |
| 32 - 63 |
~150 - 300 (зависит от хода) |
~120 - 150 |
2 - 8 |
| 80 - 125 |
~200 - 500 |
~150 - 200 |
8 - 25 |
| 160 - 250 |
~300 - 800 |
~200 - 350 |
25 - 80 |
Код ТН ВЭД: 8412.31.000 0 (Пневматические силовые установки и двигатели).
Область применения и оборудование
Модуль от пятилинейного пневмораспределителя МП1Э находит широкое применение в различных отраслях промышленности Казахстана. Его используют в качестве привода в:
Станочном оборудовании: зажимные устройства, механизмы подачи заготовок на токарных, фрезерных, шлифовальных станках.
Автоматических линиях и робототехнике: манипуляторы для захвата и перемещения деталей, позиционирующие механизмы.
Упаковочных машинах: приводы крышек, толкателей, резаков.
Пищевой и химической промышленности: в качестве исполнительных механизмов клапанов и заслонок, где требуется надежность.
Деревообработке и металлообработке: прессы, клепальные установки, механизмы выброса готовых изделий.
Универсальность и надежность делают данный модуль от пятилинейного пневмораспределителя МП1Э востребованным на предприятиях по всему Казахстану, от крупных заводов в Караганде и Павлодаре до средних цехов в Таразе и Шымкенте.

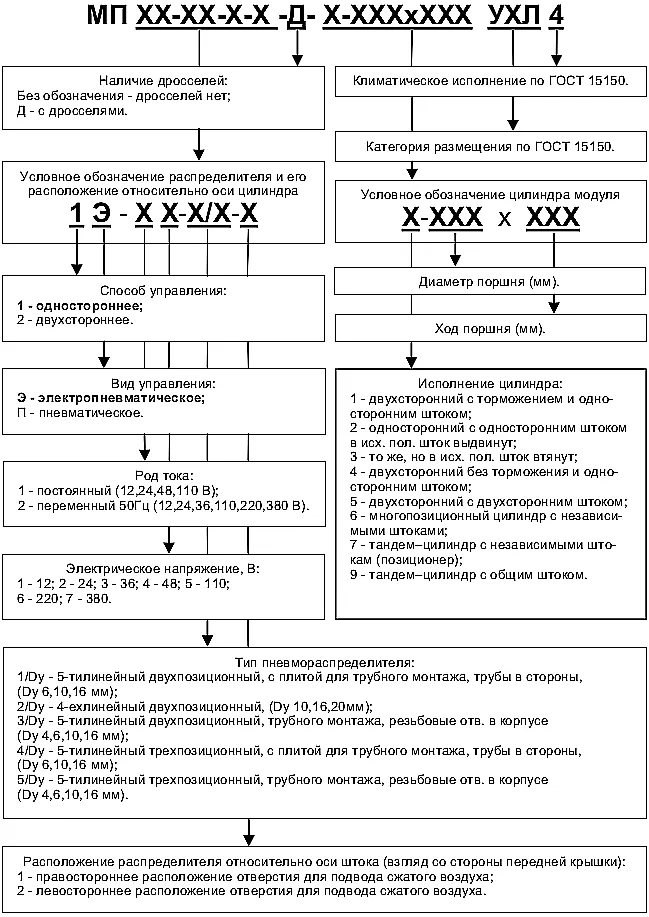

Условное обозначение и пример заказа
Условное обозначение модуля МП1Э содержит всю необходимую информацию о его конфигурации. Рассмотрим на примере из исходных данных:
МП 1Э-26-1/10-1-Д-1-160х250 УХЛ4
Расшифровка:
МП — модуль поступательный.
1Э — тип управления распределителем (одностороннее электропневмоуправление).
26 — условное обозначение типа распределителя (пятилинейный, с Ду10).
1 — правостороннее расположение подвода воздуха (соответствует «-1» в описании).
/10-1 — дополнительные элементы (дроссели с обратным клапаном).
Д — пневмоцилиндр двухстороннего действия с торможением.
1 — исполнение цилиндра (с односторонним штоком и наружной резьбой).
160х250 — диаметр поршня (160 мм) и ход поршня (250 мм).
УХЛ4 — климатическое исполнение (для умеренного и холодного климата).
Другой пример заказа модуля МП1Э: Для задачи, требующей цилиндр диаметром 100 мм с ходом 500 мм и электропневмоуправлением 24В DC с левосторонним подводом, обозначение может выглядеть так: МП 1Э-[код распределителя на 24В]-2/...-Д-1-100х500 УХЛ4. Для точного подбора и формирования заказа рекомендуем обратиться к специалистам Гидротех.
Состав ремкомплекта и часто заменяемые части
Для обеспечения длительной бесперебойной работы модуля от пятилинейного пневмораспределителя МП1Э важно иметь доступ к запасным частям. Наиболее подвержены износу следующие элементы:
| Компонент |
Назначение |
Признаки износа |
| Уплотнительные кольца (манжеты) поршня и штока |
Герметизация рабочих полостей цилиндра |
Утечка воздуха, снижение усилия, самопроизвольное движение штока |
| Втулка направляющей штока |
Обеспечение точного хода штока |
Люфт штока, перекосы, повышенный износ уплотнений |
| Электромагнитная катушка распределителя |
Создание управляющего сигнала |
Отказ в срабатывании, перегрев, обрыв обмотки |
| Золотник распределителя и его уплотнения |
Распределение потоков воздуха |
Заедание, неполное переключение, перетечки между линиями |
| Дроссельные иглы или регулировочные винты |
Регулировка скорости движения |
Невозможность регулировки, нестабильная скорость |
Ремкомплект для модуля МП1Э обычно включает набор уплотнений для цилиндра и распределителя, а иногда и запасную катушку. Актуальный список запчастей уточняйте при заказе.
Руководство по выбору и эксплуатации
При выборе модуля от пятилинейного пневмораспределителя МП1Э необходимо учитывать несколько факторов:
Требуемое усилие: Определяется диаметром поршня и рабочим давлением в системе. Расчетное усилие (Н) = Давление (Па) × Площадь поршня (м²).
Необходимый ход штока (S): Длина требуемого линейного перемещения.
Скорость движения: Зависит от пропускной способности распределителя (Dу) и настроек дросселей. Для высоких скоростей требуется больший Dу.
Условия эксплуатации: Температура окружающей среды, наличие пыли, влаги, агрессивных сред могут потребовать специального исполнения (например, стойкие уплотнения).
Тип управляющего сигнала: Напряжение и тип тока (AC/DC) электромагнитной катушки должны соответствовать схеме управления.
Срок службы модуля МП1Э при соблюдении условий эксплуатации (чистота воздуха, отсутствие перегрузок, своевременное обслуживание) может составлять несколько миллионов циклов. Регулярная проверка состояния уплотнений и очистка от внешних загрязнений — залог его долгой работы.
Поставки по Казахстану и странам СНГ
Компания «Гидротех», являясь ведущим поставщиком промышленной пневмоавтоматики в Казахстане, осуществляет оперативные поставки модулей от пятилинейного пневмораспределителя МП1Э во все регионы страны и государства СНГ. Мы доставляем оборудование в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также по Казахстану. Наш склад в Костанае позволяет быстро отгружать продукцию. Все модули МП1Э поставляются с полным пакетом документации и гарантией. Для заказа или консультации по подбору оптимальной модели модуля от пятилинейного пневмораспределителя МП1Э для вашего предприятия обращайтесь к нам через сайт gidro777.kz.
