Маслораспылитель П-М-16-1: ключевой элемент надежности пневмосистем
На современных промышленных предприятиях Казахстана бесперебойная работа пневматического оборудования является основой производственного процесса. Для обеспечения долговечности, снижения износа и минимизации простоев необходима эффективная система смазки. Именно эту роль выполняет маслораспылитель П-М-16-1 – прецизионное дозирующее устройство, разработанное для ввода распыленного смазочного материала в поток сжатого воздуха.
Маслораспылитель П-М-16-1 обеспечивает точную и регулируемую подачу масла, защищая трущиеся поверхности пневмоцилиндров, клапанов, распределителей и других механизмов от преждевременного износа и коррозии. Использование данного устройства автоматизирует процесс смазки, что особенно критично в условиях интенсивной круглосуточной эксплуатации на заводах и фабриках.
На казахском языке: Маслораспылитель П-М-16-1 – бұл сығылған ауаның ағынына майды дәл есептеп енгізуге арналған құрылғы. Бұл модель пневматикалық жүйелердің тез тозғыш бөліктерін сақтайды, олардың қызмет ету мерзімін ұзартады және өндірістік жабдықтың сенімділігін арттырады.
Области применения маслораспылителя
Устройство маслораспылитель П-М-16-1 обладает высокой универсальностью и находит применение в различных отраслях промышленности Казахстана. Его установка рекомендуется на оборудовании с повышенной нагрузкой на подвижные узлы.
• Металлообработка и машиностроение: металлорежущие станки, пресс-оборудование, ковочные молоты.
• Автомобильная промышленность: сборочные конвейеры, линии окраски, испытательные стенды.
• Пищевое и упаковочное производство: автоматы для фасовки и упаковки, транспортеры, дозаторы.
• Горнодобывающая и перерабатывающая отрасль: пневмоприводы экскаваторов, буровых установок, дробилок.
• Химическая промышленность: системы управления клапанами и дозаторами.
• Деревообработка: пневмоинструмент, прессы, станки с ЧПУ.
Модель маслораспылитель П-М-16-1 совместима с пневмокомпонентами, соответствующими ГОСТ 6111 и международным стандартам ISO, что делает ее легко интегрируемой в существующие системы.
Технические характеристики и габаритные размеры
Модель маслораспылитель П-М-16-1 характеризуется компактными размерами и оптимальными эксплуатационными параметрами для большинства промышленных задач. Ниже представлены ключевые технические данные и размерный ряд.
| Параметр | Значение |
|---|
| Условный проход, мм | 16 |
| Тип резьбы присоединения, дюйм | G1/2 |
| Номинальное рабочее давление, МПа | 1,0 |
| Диапазон рабочего давления, МПа | от 0,1 до 1,0 |
| Максимальная производительность по воздуху при 0,63 МПа, м³/мин | 2,00 |
| Минимальный расход воздуха при 0,63 МПа, м³/мин | 0,16 |
| Потеря давления при максимальном расходе, МПа | 0,035 |
| Минимальная интенсивность смазки, капли/мин | 2 |
| Максимальная интенсивность смазки, капли/мин | 20,0 |
| Объем резервуара для масла, см³ | 200 |
| Масса устройства, кг | 0,52 |
| Габаритные размеры (Д×Ш×В), мм | 140×70×65 |
| Код ТН ВЭД | 8481809100 |
Условное обозначение модели расшифровывается так: П – пневматическое устройство, М – маслораспылитель, 16 – условный проход 16 мм (DN16), 1 – первое исполнение или модификация.
Инженер-механик спрашивает у нового маслораспылителя П-М-16-1: "Ты готов к суровой работе?" А тот ему отвечает: "Я не просто готов, я уже настроен на давление! Но учти, я лью только по каплям, а не литрами".
Как работает маслораспылитель П-М-16-1: принцип действия
Принцип работы маслораспылителя П-М-16-1 основан на эффекте Вентури. Сжатый воздух от компрессора поступает через входной патрубок (ВХ). Проходя мимо специальной эластичной шторки, поток создает зону разрежения. Под действием этого перепада давления масло из прозрачного резервуара поднимается по питающей трубке к вершине устройства.
В верхней камере масло встречается с регулируемым дроссельным отверстием и мощным воздушным потоком, который дробит его на микроскопические частицы, образуя масляный туман (аэрозоль). Эта взвесь далее направляется через выходной патрубок (ВЫХ) во все ответвления пневмосистемы, обеспечивая равномерную смазку всех удаленных узлов. Вращением регулировочного винта можно плавно изменять подачу масла от 2 до 20 капель в минуту, что позволяет точно дозировать смазку под конкретную нагрузку оборудования.
Температурный режим и срок службы
Для работы в различных климатических зонах Казахстана маслораспылитель П-М-16-1 спроектирован с широким температурным диапазоном эксплуатации: от -40°C до +80°C. Это позволяет использовать его как в цехах с отоплением, так и в неотапливаемых производственных помещениях или на открытых площадках.
Расчетный срок службы устройства при соблюдении регламента обслуживания составляет не менее 5 лет. Ключевым условием долговечности является использование рекомендованного масла: минерального, вязкостью до 35 мм²/с при 50°C, очищенного по классу не грубее 14 по ГОСТ 17216. Использование масел с агрессивными химическими присадками может привести к деградации резиновых уплотнений и сокращению ресурса маслораспылителя П-М-16-1.
Назначение и применение в промышленности
Основная задача маслораспылителя П-М-16-1 – продление ресурса дорогостоящего промышленного оборудования. Систематическая смазка предотвращает сухое трение в пневмоцилиндрах, снижает износ уплотнительных колец и манжет, защищает металлические поверхности от коррозии. Это напрямую влияет на уменьшение затрат на ремонт и замену деталей, а также снижает количество незапланированных простоев.
Устройство монтируется непосредственно в воздушную магистраль после фильтра-влагоотделителя и перед конечными потребителями (приводами, клапанами). Его установка особенно важна для оборудования с длинными воздушными трассами, где смазка от центральной системы может не доходить до удаленных узлов.
Состав ремкомплекта и уязвимые компоненты
Для поддержания устройства в рабочем состоянии и быстрого восстановления его функциональности рекомендуется иметь запас наиболее изнашиваемых деталей. Комплект для ремонта маслораспылителя П-М-16-1 включает следующие позиции.
| Наименование детали | Количество | Назначение |
|---|
| Эластичная шторка (диафрагма) | 2 шт | Создание зоны разрежения для подсоса масла |
| Уплотнительное кольцо (O-ring) 20×2,5 | 3 шт | Герметизация резьбовых соединений патрубков |
| Уплотнительное кольцо (O-ring) 15×2,0 | 2 шт | Герметизация регулировочного узла |
| Прозрачный колпачок (смотровое окно) | 1 шт | Визуальный контроль процесса распыления |
| Трубка подачи масла (внутр. Ø 4 мм) | 1 м | Транспортировка масла из резервуара |
| Сетчатый фильтр тонкой очистки | 1 шт | Очистка масла перед механизмом распыления |
| Винт регулировочный с возвратной пружиной | 1 шт | Точная регулировка скорости подачи масла |
Наиболее часто в процессе интенсивной эксплуатации требуют внимания или замены следующие элементы: эластичная шторка (из-за постоянного динамического воздействия), уплотнительные кольца (теряют свойства при контакте с загрязненной средой), прозрачный колпачок (может мутнеть), внутренняя питающая трубка (риск засорения) и фильтрующий элемент.
Габаритные и присоединительные размеры
Для корректного монтажа маслораспылителя П-М-16-1 в систему необходимо учитывать его присоединительные размеры и ориентацию в пространстве. Устройство оснащено входным и выходным портами с цилиндрической трубной резьбой G1/2" согласно ГОСТ 6357.
Критически важно соблюдать правильное положение при установке: корпус должен быть ориентирован строго вертикально, а прозрачный масляный резервуар – направлен вниз. Это обеспечивает беспрепятственный подъем масла по трубке под действием разрежения. На корпусе нанесена стрелка, указывающая направление потока воздуха от входа (ВХ) к выходу (ВЫХ). Для настройки интенсивности смазки используется регулировочный винт, расположенный на боковой поверхности.

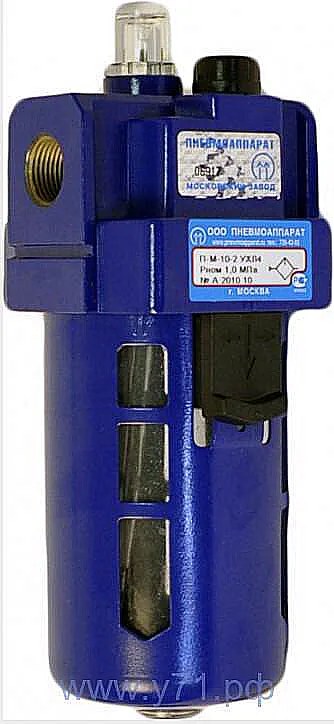

Фронтальный вид устройства маслораспылитель П-М-16-1 с обозначением портов подключения.

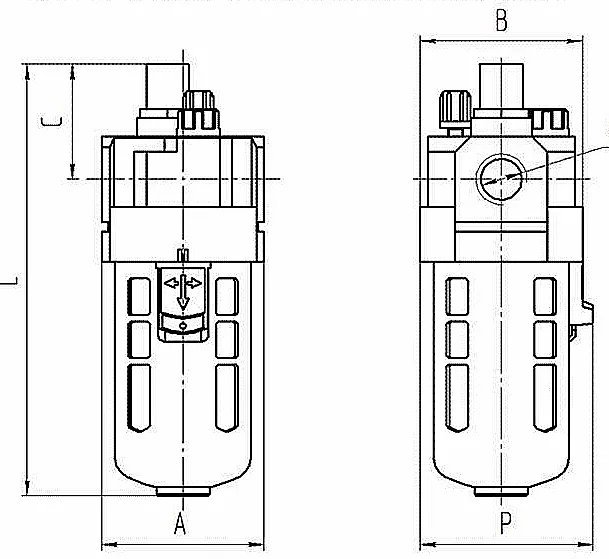

Боковой вид маслораспылителя П-М-16-1. Хорошо виден регулировочный винт для настройки подачи масла.
Чертеж с габаритными и присоединительными размерами маслораспылителя П-М-16-1: 140 мм в длину, 70 мм в ширину, 65 мм в высоту.
Примеры реальных заказов и применения
Опыт поставок компании Гидротех демонстрирует широкую востребованность маслораспылителя П-М-16-1 на рынке Казахстана. Текстильная фабрика в Таразе закупила партию для обслуживания пневмоприводов станков. Горно-обогатительный комбинат в Восточно-Казахстанской области установил данные устройства на буровые установки. Предприятие по розливу напитков в Алматы оснастило ими новую конвейерную линию. Металлургический завод в Актобе использует маслораспылитель П-М-16-1 в системах управления прокатными станами. Эти примеры подтверждают универсальность и надежность данного решения для различных отраслей.
Как сделать заказ и получить консультацию
Чтобы купить маслораспылитель П-М-16-1 в Казахстане, достаточно связаться с менеджерами компании Гидротех. Вы можете оставить заявку на сайте или позвонить по контактному телефону. Наши специалисты помогут определить необходимое количество, подготовят коммерческое предложение и организуют доставку в любой город: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие населенные пункты.
Доставка маслораспылителя П-М-16-1 в страны СНГ (Кыргызстан, Узбекистан, Беларусь, Армения) также осуществляется в сжатые сроки через надежных логистических партнеров. Весь товар сопровождается полным пакетом документов и гарантией производителя.
Почему маслораспылитель П-М-16-1 стоит выбрать у Гидротех
Компания Гидротех, базирующаяся в Костанае, является надежным поставщиком промышленного оборудования на территории Казахстана и стран СНГ. Мы предлагаем оригинальный маслораспылитель П-М-16-1, прошедший входной контроль качества. Каждое устройство проверяется на герметичность и соответствие заявленным характеристикам.
Выбирая нас, вы получаете не просто продукт, а комплексную поддержку: помощь в подборе, консультации по монтажу и эксплуатации, гарантийное и послегарантийное обслуживание. Мы заинтересованы в долгосрочном партнерстве и стабильной работе вашего оборудования. Обращайтесь в компанию Гидротех – ваш проверенный партнер в сфере промышленной пневматики и гидравлики.
