В промышленности Казахстана бесперебойная работа пневматического оборудования напрямую зависит от качественной смазки его подвижных узлов. Именно для этих целей компания Гидротех предлагает высоконадежный и эффективный Маслораспылитель П-М-10-1. Это устройство обеспечивает автоматическую, равномерную и дозированную подачу распыленного минерального масла в поток сжатого воздуха, защищая цилиндры, клапаны и пневмоприводы от износа и сухого трения. Изготовленный в соответствии с ГОСТ 15150, этот агрегат демонстрирует стабильную работу в широком диапазоне температур от -40°C до +50°C, что идеально подходит для разнообразных климатических условий нашей страны. Бренд Гидротех гарантирует соответствие продукции всем требованиям промышленной безопасности и качества, предъявляемым на рынке Казахстана.
Описание и назначение устройства
Маслораспылитель П-М-10-1 предназначен для решения ключевой задачи в любой пневмосистеме – защиты трущихся деталей. Он вводит в поток сжатого воздуха тонко распыленное масло, создавая на поверхностях защитную пленку. Это значительно продлевает ресурс оборудования, снижает риск заклинивания и уменьшает шум при работе. Устройство особенно критично в системах, где требуется точная дозировка и равномерное распределение смазочного материала по всей протяженности пневмосети. Рабочей средой для Маслораспылителя П-М-10-1 является очищенный сжатый воздух класса чистоты не ниже 10 по ГОСТ 17433 при рабочем давлении от 0,1 до 1,0 МПа.
Описание на казахском языке (Қазақ тіліндегі сипаттамасы): Маслораспылитель П-М-10-1 – пневматикалық жүйелерге майды автоматты түрде беру үшін арнайтырылған құрылғы. Бұл аппарат сығылған ауа ағынына майды ұсақ тамшылар түрінде шашады, пневматикалық цилиндрлер мен клапандардың жұмыс ұзақтығын арттырады және естілу деңгейін төмендетеді.
Основные технические параметры и габариты
Маслораспылитель П-М-10-1 отличается компактными размерами и относительно небольшим весом, что облегчает его монтаж и интеграцию в существующие системы. Климатическое исполнение УХЛ4 позволяет эксплуатировать устройство в условиях промышленных цехов и производственных помещений без необходимости создания специальных микроклиматических условий. Условный проход устройства составляет 10 мм, что обеспечивает оптимальный баланс между высокой производительностью и точностью дозирования масла. Код ТН ВЭД для данного оборудования – 8481 80 920 0.
| Параметр | Значение |
|---|
| Условный проход, Ду, мм | 10 |
| Тип присоединения (резьба) | К3/8 дюйма |
| Рабочее давление, МПа | 0,1 - 1,0 |
| Полезная вместимость масляного стакана, см³ | 200 |
| Диапазон подачи масла, капель/мин. | 0,5 – 20 |
| Диапазон температур эксплуатации, °C | -40 до +50 |
| Масса (нетто), кг | 0,52 |
| Габаритные размеры (Диаметр × Высота), мм | Ø65 × 140 |
| Тип рабочей среды | Сжатый очищенный воздух класса 10 (ГОСТ 17433) |
| Срок службы (нормативный), лет | 8 и более |

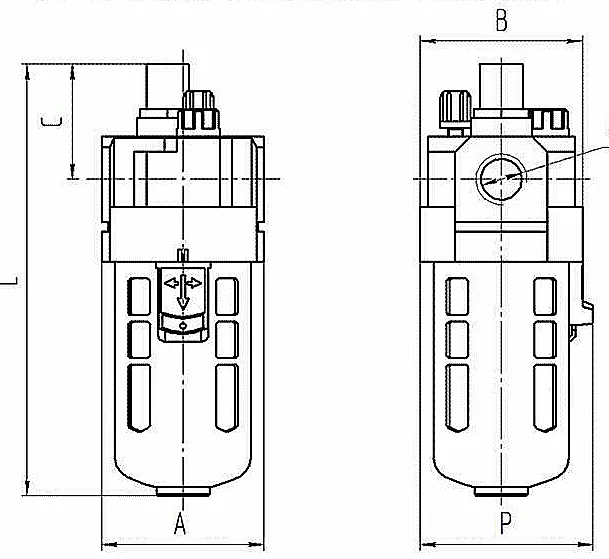

Габаритный чертеж маслораспылителя: На изображении представлен чертеж маслораспылителя П-М-10-1 с указанием основных присоединительных размеров и направления потока воздуха для правильного монтажа.
Как работает маслораспылитель П-М-10-1
Принцип действия Маслораспылителя П-М-10-1 основан на эффекте Вентури. Когда сжатый воздух проходит через сужающееся сечение во входном патрубке (обозначенном как «ВХ»), скорость его потока увеличивается, а давление локально падает. Этот перепад давления создает разрежение, которое засасывает масло из прозрачного стакана через тонкую капиллярную трубку. Поднявшись по трубке, масло встречается с воздушным потоком в специальной камере, где происходит его интенсивное дробление и распыление. На выходе из устройства (патрубок «ВЫХ») образуется однородная воздушно-масляная аэрозоль. Регулировочный дроссель (винт) на корпусе Маслораспылителя П-М-10-1 позволяет оперативно и точно настраивать интенсивность подачи масла от 0,5 до 20 капель в минуту в зависимости от потребностей конкретной пневмосистемы.
Температурный режим и долговечность
Конструкция Маслораспылителя П-М-10-1 рассчитана на стабильную работу в условиях от -40°C до +50°C. Это позволяет использовать его как на открытых площадках в северных регионах Казахстана, так и в жарких цехах южных областей. Гарантированный производителем Гидротех срок службы составляет не менее 8 лет при соблюдении простых правил эксплуатации: использование рекомендованного минерального масла с вязкостью не более 35 мм²/с (по ГОСТ 17216), установка строго в вертикальном положении (стрелка на корпусе должна совпадать с направлением воздушного потока) и подключение к воздуху, очищенному до класса чистоты не ниже 10.
Область применения и совместимое оборудование
Маслораспылитель П-М-10-1 находит широкое применение в различных отраслях промышленности Казахстана, где используется пневмоавтоматика:
• Упаковочные и фасовочные линии – смазка пневмоприводов захватов и толкателей.
• Металлообрабатывающие станки (прессы, гильотины) – защита силовых цилиндров и направляющих.
• Конвейерные системы и транспортеры – подача масла к пневмоцилиндрам переключателей и тормозов.
• Станки с ЧПУ – смазка пневматических зажимных патронов и механизмов смены инструмента.
• Компрессорные станции и пневмосети – защита распределительной арматуры и пневмоинструмента от износа.
• Автомобилестроение и сборочные линии – обслуживание пневматических гайковертов, шлифмашин, перфораторов.
• Пищевая и химическая промышленность (с использованием специальных разрешенных масел) – смазка пневмо-клапанов и исполнительных механизмов.
Устройство совместимо со всеми пневмосистемами с условным проходом 10 мм (резьба К3/8") и рабочим давлением до 1 МПа. Маслораспылитель П-М-10-1 успешно зарекомендовал себя на предприятиях Актау, Атырау, Павлодара и других промышленных центров страны.
Маркировка и примеры заказа
Условное обозначение модели раскрывает ее основные параметры: П – пневматическое устройство; М – маслораспылитель (функция); 10 – условный проход в миллиметрах; 1 – порядковый номер модификации. Полный артикул для заказа у производителя Гидротех: PM10-1-GID. Это упрощает процесс идентификации и подбора совместимых компонентов для вашей системы.
Примеры типовых заказов:
1. Для модернизации линии по производству пластиковых изделий в Шымкенте было заказано 25 единиц Маслораспылителя П-М-10-1.
2. Горно-обогатительный комбинат в Караганде приобрел партию из 12 устройств для обслуживания пневмоинструмента в ремонтных мастерских.
3. Завод в Актобе комплектует новые прессовые установки маслораспылителями П-М-10-1 в стандартной поставке.
Схема подключения маслораспылителя: На схеме показано правильное подключение маслораспылителя П-М-10-1 к линии сжатого воздуха: вход (ВХ), выход (ВЫХ) и направление потока.
«Бір инженер маслораспылитель П-М-10-1-ді көріп, серіктесіне былай деді: 'Бұл құрылғы өте әдемі жұмыс істейді – ол ауаны майға бояйды, тек бояу емес, болашақты сақтайды!' Себебі, ол пневматикалық жүйенің 'денесін' жасайды». — Өнеркәсіптік анекдот
Состав ремкомплекта и запасные части
Для обеспечения бесперебойной работы и продления срока службы Маслораспылителя П-М-10-1, компания Гидротех предлагает полный набор оригинальных запасных частей. Регулярная профилактика и замена расходных компонентов предотвращают внезапные поломки.
| Наименование детали | Назначение | Рекомендуемый интервал замены/контроля |
|---|
| Капиллярная трубка (жиклер) | Обеспечивает дозированную подачу масла из стакана | Промывка/замена при засорении или 1 раз в 1-2 года |
| Прозрачный колпак (стакан) | Резервуар для масла с визуальным контролем уровня | Замена при помутнении, трещинах (около 2-3 лет) |
| Уплотнительные кольца (O-ring) | Обеспечивают герметичность в местах резьбовых соединений | Замена при потере эластичности, разрыве (1-2 года) |
| Регулировочный дроссель (винт) | Позволяет точно настраивать скорость подачи масла | Замена при износе резьбы или потере регулировки (3-4 года) |
| Входной сетчатый фильтр (при наличии) | Предварительная очистка поступающего воздуха от крупных частиц | Промывка или замена при видимом загрязнении (раз в 6-12 мес.) |
Чаще всего требуют замены: уплотнительные кольца (из-за постоянного давления и температурных перепадов) и капиллярная трубка (при использовании некондиционного или загрязненного масла). Все запчасти для Маслораспылителя П-М-10-1 всегда в наличии на складе Гидротех в Костанае.
Доставка по Казахстану и СНГ от производителя Гидротех
Компания Гидротех, являясь прямым поставщиком и производителем промышленного оборудования в Казахстане, осуществляет быструю доставку Маслораспылителя П-М-10-1 во все регионы страны и государства СНГ. Наш склад расположен в г. Актау, что позволяет оперативно обрабатывать заказы.
Доставка по Казахстану: Астана (Нур-Султан), Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в Атырау, Костанай, Кокшетау, Семей и другие города. Сроки доставки составляют от 1 до 5 рабочих дней в зависимости от удаленности населенного пункта.
Доставка в страны СНГ: Российская Федерация (включая Москву, СПб, Новосибирск), Республику Беларусь (Минск), Киргизию (Бишкек), Узбекистан (Ташкент) и другие страны. Сроки международной доставки обсуждаются индивидуально.
Отгрузка со склада производится в течение 24 часов после подтверждения заказа. Каждое устройство перед отправкой проходит финальное тестирование на стенде под давлением, превышающим рабочее в 1,2 раза. Мы работаем напрямую с надежными транспортными компаниями и обеспечиваем полную страховку груза.
Часто задаваемые вопросы (FAQ)
Как выбрать маслораспылитель П-М-10-1 для конкретной пневмосистемы?
Для правильного выбора Маслораспылителя П-М-10-1 необходимо знать три основных параметра вашей системы: рабочее давление (должно быть в диапазоне 0,1–1,0 МПа), тип и размер присоединительной резьбы (должна быть К3/8"), а также требуемый расход воздуха. Если ваша система работает при давлении выше 1 МПа, требуется подобрать другую модель. Наши инженеры готовы помочь с подбором – обратитесь через раздел Контакты.
Какие сроки поставки маслораспылителя П-М-10-1 в мой город и какова стоимость доставки?
Срок отгрузки со склада в Костанае – 24 часа. Доставка до терминала транспортной компании в крупные города (Астана, Алматы, Шымкент) обычно занимает 2-3 дня, в остальные регионы – 3-7 дней. Точная стоимость доставки рассчитывается индивидуально, исходя из веса заказа и тарифов выбранной ТК. Для расчета отправьте запрос через форму заказа.
Какое масло можно заливать в маслораспылитель П-М-10-1 и как часто его нужно обслуживать?
Для заправки Маслораспылителя П-М-10-1 необходимо использовать минеральное индустриальное масло с вязкостью не более 35 мм²/с при 40°C (например, И-20А по ГОСТ 20799). Обслуживание минимально: ежемесячная проверка уровня масла в прозрачном стакане и его доливка, а также периодическая промывка капиллярной трубки (примерно раз в год) для предотвращения засоров.
Можно ли установить маслораспылитель П-М-10-1 на уже работающую пневмолинию?
Да, Маслораспылитель П-М-10-1 идеально подходит для модернизации существующих систем. Для установки необходимо выбрать место в разрыв линии после фильтра-влагоотделителя и перед потребителями (цилиндрами, клапанами). Убедитесь, что направление стрелки на корпусе совпадает с направлением потока воздуха, а устройство установлено вертикально. При необходимости наши специалисты могут предоставить схему врезки.
Почему стоит выбрать маслораспылитель П-М-10-1 от Hidra?
Выбирая Маслораспылитель П-М-10-1 от казахстанского производителя Гидротех, вы получаете надежное устройство, адаптированное к местным условиям эксплуатации. Мы не просто продаем оборудование, а обеспечиваем полный цикл поддержки: от помощи в подборе модели и консультаций по монтажу до поставки оригинальных запасных частей и гарантийного обслуживания. Наш продукт прошел проверку на многих промышленных объектах по всему Казахстану и доказал свою эффективность в продлении срока службы дорогостоящего пневмооборудования. Простота конструкции, доступность компонентов и техническая поддержка делают Маслораспылитель П-М-10-1 от Гидротех оптимальным решением для вашего производства.
