5Р6-262-3 - Пневмораспределитель 5/2 с ручным упр. 5Р-6-262-3 УХЛ4 (Ду=6мм, К1/4", ручка с фиксацией)

Надежный и проверенный временем элемент управления пневмосистемами – пневмораспределитель 5Р6-262-3 от производителя Гидротех. Это пятилинейное двухпозиционное устройство, предназначенное для точного переключения потоков сжатого воздуха в промышленных установках. Его ключевая особенность – ручное управление с фиксацией положения рукоятки, что обеспечивает стабильную работу привода в выбранном режиме без необходимости постоянного воздействия оператора.

Описание и назначение пневмораспределителя 5Р6-262-3

Пневмораспределитель 5Р6-262-3 серии 5/2 выполняет роль командирского аппарата в пневмоконтурах. Его основная задача – по сигналу оператора изменять направление движения рабочей среды, подавая сжатый воздух к исполнительным механизмам (пневмоцилиндрам, пневмомоторам) или перекрывая его. Благодаря ручному управлению с фиксацией устройство идеально подходит для станков, испытательных стендов, технологических линий, где требуется четкое, «щелчковое» переключение и удержание состояния. Модель 5Р6-262-3 универсальна и может монтироваться в любом пространственном положении, что упрощает интеграцию в существующие системы.

Важно: Рабочей средой для данного пневмораспределителя является сжатый воздух, очищенный не грубее 10 класса по ГОСТ 17433. Для обеспечения долговечной работы и смазки подвижных элементов золотника в воздушную магистраль необходимо вводить распыленное масло вязкостью 10…35 сСт при 50°С.

Краткие габаритные параметры и код ТН ВЭД

Линейка пневмораспределителей серии 5Р6-25х-3/26х-3 включает четыре основные модели. Диапазон габаритных размеров у них схож, а вес варьируется в зависимости от типа возвратного механизма. Основные присоединительные параметры едины: условный проход (Ду) – 6 мм, тип резьбы – коническая трубная К1/4".

Код ТН ВЭД: 8481 80 100 0 – Устройства и аппаратура пневматическая для распределения и регулирования расхода, давления.

Жұмысшы пневмораспределитель 5Р6-262-3-ке қарап: «Оның қолмен басқарылуы мен фиксациясы – менің қызымы сияқты. Біреуді таңдадым да, ол орнынан тұрмайды!»

Технические характеристики распределителя

Технические параметры пневмораспределителя 5Р6-262-3 обеспечивают его широкое применение в промышленности Казахстана, от Атырау до Усть-Каменогорска. Устройство соответствует строгим стандартам ТУ2-053-00224842-027-92.

Принцип работы и конструктивные особенности

Пневмораспределитель 5Р6-262-3 построен по классической золотниковой схеме. Внутри корпуса перемещается точеная деталь – золотник, который открывает или перекрывает каналы между пятью линиями: питание (P), два потребителя (A, B) и два выхлопа (R, S). При повороте рукоятки оператор механически воздействует на золотник, смещая его. В модели 5Р6-262-3 предусмотрен механизм фиксации – после переключения рукоятка остается в крайнем положении, а золотник удерживается, обеспечивая стабильную коммутацию потока. Для возврата необходимо повернуть ручку в противоположную сторону. Такая конструкция гарантирует надежность и простоту управления, особенно в условиях цеха с повышенной вибрацией.

Температурный режим, срок службы и область применения

Устройство выпускается в исполнениях УХЛ4 и О4, что определяет его стойкость к умеренно-холодному и общему климату соответственно (пневмораспределитель 5Р6-262-3 УХЛ4 оптимален для большей части Казахстана). Срок службы напрямую зависит от соблюдения условий эксплуатации: чистоты и смазки воздуха, работы в допустимом диапазоне давлений. При правильном обслуживании ресурс исчисляется сотнями тысяч циклов переключения.

Пневмораспределитель с ручным управлением 5/2 находит применение в различных отраслях:

• Станкостроение: Управление зажимными патронами, подачей инструмента, перемещением суппортов.
• Кузнечно-прессовое оборудование: Контроль за работой пневмомолотов, прессов.
• Автоматические линии: В качестве аварийного или режимного ручного дублера.
• Стенды для испытаний: Для ручного переключения режимов подачи воздуха.
• Дробильное и обогатительное оборудование на предприятиях Караганды и Павлодара.

Условное обозначение и расшифровка модели

Маркировка 5Р-6-262-3 подчиняется отраслевой логике и расшифровывается следующим образом:

• 5Р – Пятилинейный распределитель.
• 6 – Условный проход 6 мм.
• 2 – Вторая конструктивная разновидность корпуса/золотника.
• 6 – Способ управления: ручное, с фиксацией в двух положениях.
• 2 – Тип возврата: фиксация (если бы стояла «3» – пружинный возврат).
• 3 – Климатическое исполнение и категория размещения (модификация).

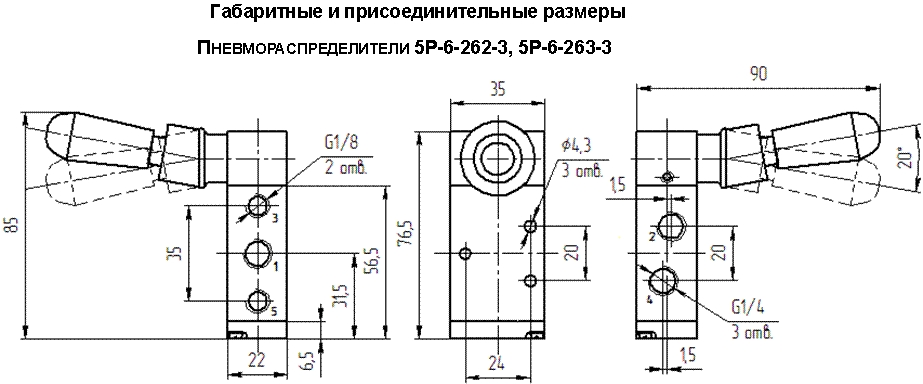

Габаритные и присоединительные размеры

Конструкция распределителя компактна. Основные габариты и схема подключения видны на изображениях. Все присоединительные отверстия имеют коническую трубную резьбу К1/4", что является стандартом для многих пневмосистем. Для монтажа могут использоваться прямые или угловые штуцеры.

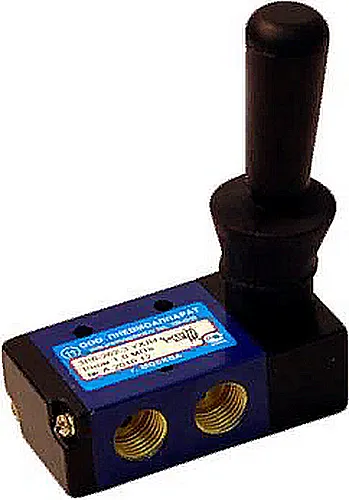

Вид на пневмораспределитель 5Р6-262-3 с обозначением портов.

Схематическое изображение работы пневмораспределителя 5/2.

Ремонт и запчасти

Наиболее уязвимыми элементами в процессе эксплуатации являются уплотнительные кольца (манжеты) золотника и возвратно-фиксирующий механизм рукоятки. Для проведения ремонта рекомендуется приобретать ремкомплекты, поставляемые производителем.

Типовой состав ремкомплекта для пневмораспределителя 5Р6-262-3 включает:

• Комплект уплотнительных колец (резинок) золотника.
• Уплотнения штока управления.
• Пружины (для модификаций с возвратом) или фиксирующие шарики/пружинки (для моделей с фиксацией).
• Защитные пыльники (при наличии).

Примеры заказа и совместимость

При оформлении заказа на пневмораспределитель 5Р6-262-3 важно точно указать полное обозначение модели и требуемое климатическое исполнение (обычно УХЛ4). Устройство напрямую совместимо со стандартной пневмоарматурой под резьбу К1/4". Для подключения могут потребоваться фитинги, ниппели или быстросъемные соединения. Пример заказа: «Пневмораспределитель 5Р-6-262-3 УХЛ4, с ручным управлением и фиксацией, Ду 6 мм, К1/4" – 2 шт.».

Поставки по Казахстану и СНГ

Компания Гидротех, как официальный поставщик промышленной пневмоавтоматики, осуществляет прямые поставки пневмораспределителя 5Р6-262-3 во все регионы Казахстана. Мы обеспечиваем быструю доставку в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также работаем с партнерами из стран СНГ. Наличие на складе в Костанае позволяет оперативно обрабатывать заявки. Чтобы уточнить сроки, свяжитесь с нами через раздел Контакты.

Выбирая качественный пневмораспределитель с ручным управлением и фиксацией, вы инвестируете в надежность и бесперебойность своих производственных процессов. Модель 5Р6-262-3 – это проверенное решение для ответственных узлов управления пневмоприводом от казахстанского бренда Гидротех.
