Гидростанции и насосы Г4617: описание и назначение серии
Гидростанции и насосы Г4617 представляют собой профессиональное гидравлическое оборудование, разработанное для индивидуального привода прессов усилием от 63 до 160 тонн-сил. Данная серия включает в себя как базовую модель Г4617, так и её аналог ГС110, которые активно используются в Казахстане и странах СНГ для прессования изделий из пластмасс, резины и других материалов с аналогичной технологией. Надёжность и эффективность гидростанций и насосов Г4617 делают их востребованными в промышленных цехах и на производственных линиях.

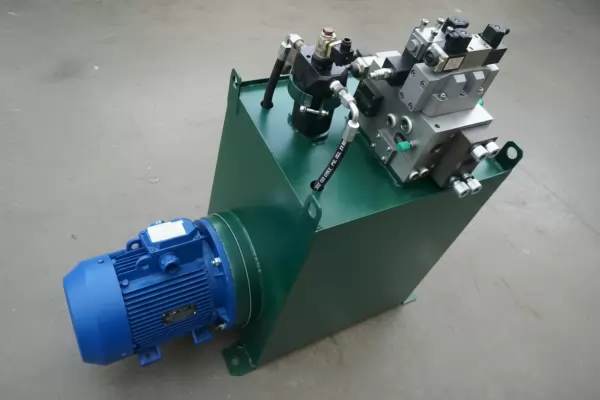

Общий вид гидроагрегата Г4617, установленного на раме с гидробаком и электродвигателем
Область применения и технологические циклы
Основное назначение гидростанций и насосов Г4617 — это обеспечение гидравлической энергией прессовочного оборудования. Они идеально подходят для операций формования, штамповки и прессования. Гидравлическая схема, заложенная в конструкцию, позволяет реализовать сложный цикл движений, включающий быстрые и медленные ходы, выдержку под давлением и управление выталкивателем. Гидростанции и насосы Г4617 незаменимы в цехах по переработке пластмассы и резины в городах Казахстана, таких как Алматы, Караганда и Актау.
Почему гидростанции и насосы Г4617 такие популярные? Потому что они работают под давлением, но никогда не срываются на крик! – так шутят опытные операторы прессов в Казахстане.
Технические характеристики и параметры
Ключевые параметры гидростанций и насосов Г4617 включают рабочее давление, производительность и тип используемой рабочей среды (гидравлическое масло). Ниже приведены детальные характеристики для модели Г4617-20 мощностью 5,5 кВт.
| Параметр | Значение и единицы измерения |
|---|
| Давление на выходе, номинальное / максимальное | Поршневой насос: 32 МПа (320 кгс/см²) / 40 МПа (400 кгс/см²)
Шестеренный насос и линия управления: 2,5 МПа (25 кгс/см²) / 3,2 МПа (32 кгс/см²) |
| Производительность при номинальном давлении | Три поршня: 8 л/мин
Один поршень: 2,7 л/мин
Шестеренный насос: 110 л/мин |
| Число оборотов приводного вала | 1450 об/мин |
| Тип рабочей среды | Гидравлические масла (ИГП, ВМГЗ и аналоги) |
| Присоединительные размеры гидравлических линий | Резьба М22×1,5, фланцы по ГОСТ |
Вес, габаритные размеры и код ТН ВЭД
Для планирования монтажа и транспортировки важно учитывать массу и размеры оборудования. Серия гидростанций и насосов Г4617 имеет следующие обобщённые параметры. Уточняйте конкретные значения для выбранной модификации.
| Модель | Длина, мм | Ширина, мм | Высота, мм | Вес, кг (приблизительно) | Код ТН ВЭД |
|---|
| Г4617 (серия, включая Г4617-20) | 800-1000 | 500-600 | 400-500 | 150-200 | 8413 50 000 0 |
| ГС110 (аналог) | 750-950 | 480-550 | 380-480 | 140-180 | 8413 50 000 0 |
Устройство и принцип работы гидронасоса Г4617
Конструктивно гидростанции и насосы Г4617 состоят из гидравлического бака, поршневого и шестеренного насосов, системы клапанов (предохранительных, обратных), фильтров и управляющей аппаратуры. Принцип работы основан на преобразовании механической энергии электродвигателя в гидравлическую энергию потока рабочей жидкости, которая затем направляется к исполнительным механизмам пресса. Основной цикл включает ход ползуна вниз, выдержку под давлением (подпрессовка), ход вверх и работу выталкивателя.
Схематический разрез гидронасоса Г4617, показывающий расположение поршней, клапанов и каналов
Температурный режим работы и срок службы
Эксплуатация гидростанций и насосов Г4617 рекомендуется в пределах температур окружающей среды от +5°C до +40°C. Рабочая жидкость (масло) должна иметь температуру в диапазоне 20-60°C для оптимальной вязкости и производительности. При соблюдении регламента обслуживания, своевременной замене фильтров и использовании качественных масел срок службы оборудования составляет не менее 10 лет. Рекомендуем устанавливать датчики температуры (қысым мендеуші) для контроля.
Где используются гидростанции и насосы Г4617, на каком оборудовании
Данное оборудование находит применение в различных отраслях промышленности Казахстана, особенно в машиностроении, производстве стройматериалов и изделий из полимеров. Гидростанции и насосы Г4617 устанавливаются на прессы для переработки пластмасс, резинотехнических изделий, а также для холодной штамповки металлов. Они совместимы с прессами усилием 63, 100, 125 и 160 т.с. отечественного и импортного производства. Их можно встретить на предприятиях в Актау, Алматы, Шымкенте, Караганде и других промышленных центрах.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности гидростанций и насосов Г4617 рекомендуется иметь следующий набор запасных частей и ремкомплектов. Чаще всего изнашиваются уплотнения и фильтрующие элементы.
| Наименование детали | Примерный код запчасти | Назначение |
|---|
| Уплотнительные кольца и манжеты поршневого насоса | Г4617-УП1 | Герметизация рабочих камер насоса |
| Блок клапанов давления (предохранительный, обратный) | Г4617-КД10 | Регулировка и ограничение давления в системе |
| Фильтр гидравлической жидкости тонкой очистки | Г4617-ФГ5 | Очистка рабочей среды от загрязнений |
| Подшипники приводного вала | Г4617-ПШ20 | Обеспечение вращения вала насоса |
| Прокладки и уплотнения фланцевых соединений | Г4617-ПРК | Уплотнение мест подключения гидролиний |
Условное обозначение и расшифровка модели
Модель Г4617-20 расшифровывается следующим образом: Г — гидроагрегат, 46 — номер серии, 17 — конструктивная модификация, 20 — тип исполнения или показатель мощности (5,5 кВт). Аналог ГС110 имеет схожую структуру обозначения, где «ГС» означает «гидростанция».
Габаритные и присоединительные размеры
Гидростанции и насосы Г4617 поставляются в сборе на общей раме, что упрощает монтаж. Присоединение к прессу осуществляется через гидравлические трубопроводы с резьбой М22×1,5 или фланцевыми соединениями стандартных размеров. Места подключения питания и управления обычно выводятся на клеммную коробку. Более точные размеры для интеграции в вашу линию уточняйте у менеджеров.
Примеры заказа гидростанций Г4617
Для заказа гидростанций и насосов Г4617 необходимо указать модель, требуемое рабочее давление, производительность и напряжение электропитания (например, 380В, 50 Гц). Пример формулировки заказа: «Гидростанция Г4617-20, давление 32 МПа, для пресса 100 т.с., с ремкомплектом Г4617-УП1». Для оформления заказа воспользуйтесь формой обратной связи на сайте или посетите раздел Контакты для связи с менеджерами компании Гидротех.
Часто задаваемые вопросы (FAQ)
Вопрос: Как выбрать подходящую модель гидростанции Г4617 для моего пресса?
Ответ: Необходимо учитывать усилие пресса (в тоннах), требуемое рабочее давление и производительность гидросистемы. Для прессов усилием 63-160 т.с. подходят базовые модели Г4617, при этом точный выбор лучше согласовать со специалистами Гидротех.Вопрос: Каковы сроки поставки гидростанций и насосов Г4617 в Казахстан?
Ответ: Стандартные сроки поставки составляют 2-4 недели в зависимости от модели и наличия на складе в Костанае. Возможна ускоренная доставка в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города.Вопрос: Можно ли использовать гидростанции Г4617 в условиях низких температур на севере Казахстана?
Ответ: Эксплуатация при температурах ниже +5°C не рекомендуется без дополнительного подогрева рабочей жидкости. Для северных регионов предлагаются модификации с системой терморегулирования или рекомендации по использованию зимних марок масел.Вопрос: Совместимы ли гидростанции Г4617 с импортными прессами из Европы или Китая?
Ответ: Да, гидравлические интерфейсы в основном стандартизированы. Однако для интеграции могут потребоваться переходники по резьбе или настройка параметров давления, что наши инженеры помогут осуществить.Заключение и поставка по Казахстану
Гидростанции и насосы Г4617 от казахстанского бренда и поставщика Гидротех — это надёжное и эффективное решение для гидравлических прессов. Благодаря продуманной конструкции, высоким техническим характеристикам и доступной цене они заслужили доверие предприятий по всему Казахстану и СНГ. Мы осуществляем доставку во все регионы, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Для приобретения и консультаций обращайтесь к нам в Актау или через сайт gidro777.kz. Мы обеспечим вас качественным оборудованием и полным сервисным сопровождением.
