Гидрораспределители Р502, Р503, Р802, Р803 (Ду=50 мм и 80 мм)

Важнейшим элементом любой современной гидравлической системы мобильной или стационарной техники является надежный и производительный управляющий узел. Линейка гидрораспределителей Р502, Р503, Р802, Р803, представленная моделями с условным проходом 50 и 80 мм, разработана для решения самых demanding задач в условиях Казахстана. Эти устройства обеспечивают точное изменение направления потока рабочей жидкости, ее пуск и останов в системах, работающих под высоким давлением.

Назначение и сфера применения гидрораспределителей

Гидрораспределители Р502, Р503, Р802, Р803 (Ду=50 мм и 80 мм) нашли широкое применение в гидравлических контурах карьерных экскаваторов, буровых установок, прессового оборудования, тяжелых манипуляторов и другой спецтехники, которая интенсивно эксплуатируется в горнодобывающей, строительной и нефтегазовой отраслях Казахстана. Их ключевая функция – управление силовыми гидроцилиндрами и гидромоторами. Благодаря высокой пропускной способности и устойчивости к нагрузкам, использование именно этих гидрораспределителей Р502, Р503, Р802, Р803 часто становится оптимальным выбором для модернизации и ремонта ответственных узлов.

Ключевые конструктивные особенности

Данные гидрораспределители относятся к золотниковому типу, что гарантирует быстрое переключение и минимальные потери давления. Корпус изготавливается из высокопрочного чугуна, а точеная золотниковая пара обеспечивает длительный ресурс даже при работе на загрязненных жидкостях. Конструкция предусматривает два основных типа управления: электрогидравлическое (с соленоидными катушками) и чисто гидравлическое (с пилотным управлением). Это позволяет гибко интегрировать гидрораспределители Р502, Р503, Р802, Р803 как в автоматизированные системы с контроллерами, так и в схемы с ручным гидрораспределением.

Спросили как-то на стройке гидравлика, работающего с гидрораспределителями Р502 и Р803: «Почему ты такой спокойный?» А он в ответ: «У меня в системе давление до 32 МПа, а на душе – ноль. Все стрессы золотник в штоке оставляет».

Технические характеристики гидрораспределителей Р502, Р503, Р802, Р803

В таблице ниже представлены основные эксплуатационные параметры, которые отличают модели с Ду 50 мм (серии P502, P503) от моделей с Ду 80 мм (серии P802, P803). Эти данные являются определяющими при выборе конкретного гидрораспределителя для вашей системы.

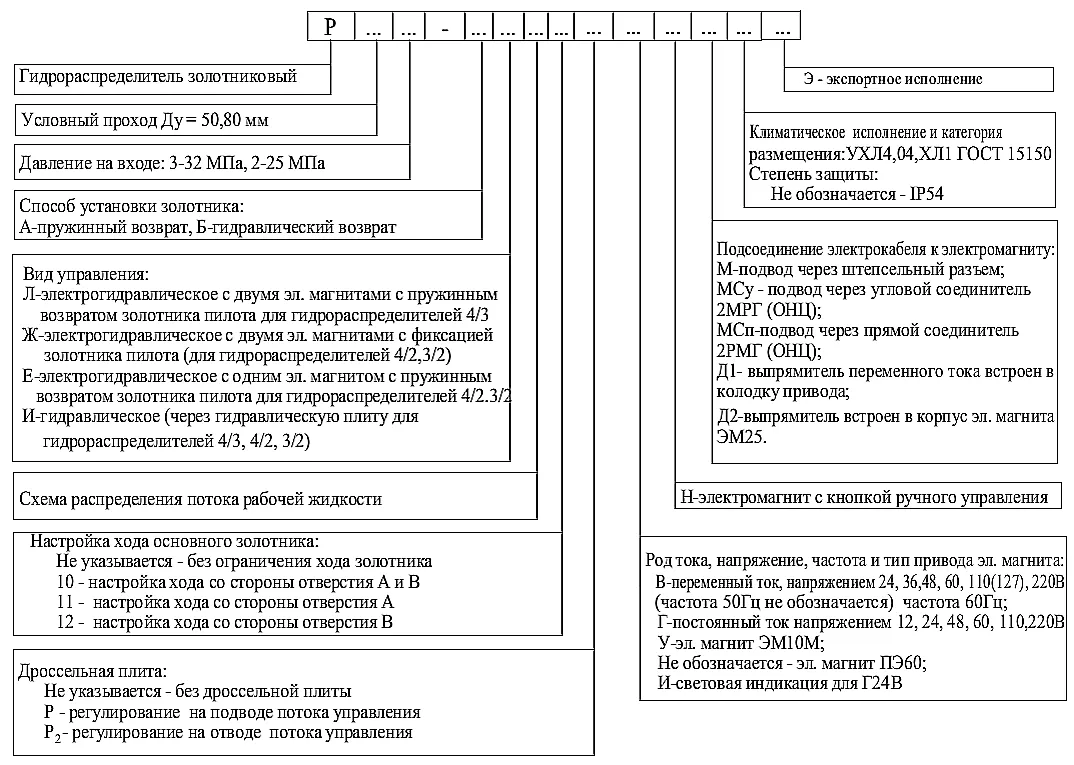

Изображение: Условное обозначение моделей гидрораспределителей серий Р502, Р503, Р802, Р803.

Условное обозначение и маркировка

Шифр модели гидрораспределителя содержит всю необходимую информацию о его конструкции. Например, обозначение Р503-АЕ… расшифровывается следующим образом: Р – распределитель; 50 – условный проход 50 мм; 3 – количество гидролиний (позиций золотника); последующие буквы указывают на тип управления (АЛ – гидравлическое, АЕ – электрогидравлическое) и модификацию. Такая система позволяет точно идентифицировать необходимый гидрораспределитель Р502, Р503, Р802 или Р803 при заказе.

Принцип работы и температурный режим

Принцип действия основан на осевом перемещении золотника внутри расточенного корпуса. В зависимости от положения золотника (нейтраль, левое или правое смещение) происходит коммутация потоков рабочей жидкости между напорной магистралью (P), сливом (T) и рабочими линиями (A, B). Устойчивая работа гидрораспределителей Р502, Р503, Р802, Р803 гарантирована в широком диапазоне температур окружающей среды – от суровых -40°C зимой до +50°C летом. Срок службы напрямую зависит от чистоты рабочей жидкости и соблюдения нагрузочных режимов, но при правильной эксплуатации исчисляется годами.

Область применения и совместимое оборудование

Эти надежные гидрораспределители устанавливаются на широкий спектр оборудования: от экскаваторов Hitachi, Komatsu, Volvo и буровых станков до промышленных прессов и станков Актауского машиностроительного завода. Их часто выбирают для систем, где требуется управление несколькими исполнительными механизмами с высокой производительностью. Универсальность применения делает гидрораспределители Р502, Р503, Р802, Р803 востребованным товаром на складе в Костанае для быстрого обеспечения объектов по всему Казахстану.

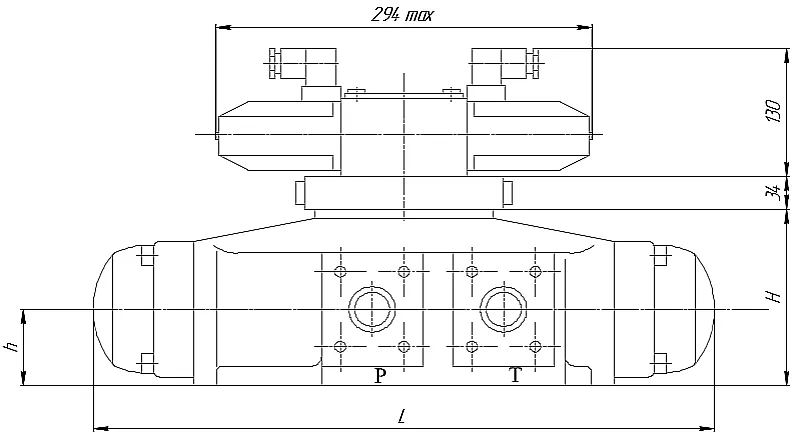

Изображение: Габаритные чертежи гидрораспределителей Р502 и Р503 с фланцевыми размерами.

Габаритные и присоединительные размеры

Для корректного монтажа и планирования пространства в гидросистеме критически важно знать точные размеры. В таблице ниже собраны ключевые габаритные параметры для различных модификаций гидрораспределителей.

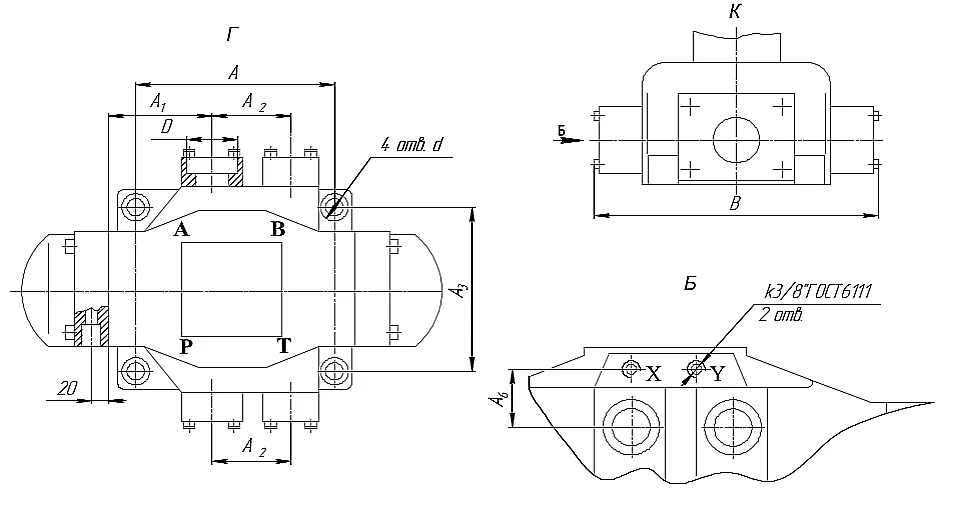

Изображение: Чертеж гидрораспределителя с электрогидравлическим или гидроуправлением.

Ремонт и запчасти (ремкомплекты)

Наиболее уязвимыми элементами в процессе эксплуатации являются уплотнительные кольца (манжеты), возвратные пружины золотника и соленоидные катушки в моделях с электрогидравлическим управлением. Для оперативного ремонта рекомендуем всегда иметь под рукой ремкомплект, который обычно включает:

Примеры заказа и доставка

При оформлении заказа обязательно укажите полное условное обозначение, например: Гидрораспределитель Р503-АЕ.ХХ.ХХХ. Для уточнения наличия и сроков поставки свяжитесь с нашими специалистами через Контакты или воспользуйтесь формой запроса по этой ссылке. Мы осуществляем поставки гидрораспределителей Р502, Р503, Р802, Р803 напрямую со склада в Костанае во все регионы Казахстана: Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Гарантируем полное соответствие продукции заявленным параметрам и оперативную логистику.

Гидрораспределители Р502, Р503, Р802, Р803 – надежный выбор для казахстанской промышленности

Выбирая гидрораспределители Р502, Р503, Р802, Р803 от поставщика Гидротех, вы получаете не просто изделие, а готовое решение для вашей гидросистемы. Надежность, проверенная временем и тяжелыми условиями работы на казахстанских просторах, техническая поддержка и наличие на складе – наши ключевые преимущества. Доверьте управление потоками в вашей технике профессионалам.

Код ТН ВЭД: 8481 20 900 0 (Гидрораспределители золотниковые прочие).
Диапазон габаритов: Длина L от 536 до 800 мм; Высота H от 196 до 278 мм; Ширина B от 340 до 442 мм.
Диапазон масс: От 88 кг (P503 с гидроуправлением) до 251.6 кг (P803 с электроуправлением).
