В современной промышленности, особенно в металлообработке, станкостроении и создании автоматических линий, надежность и точность управления гидравлическими системами имеют первостепенное значение. Этим требованиям в полной мере отвечают гидрораспределители ATOS DHI0751 и DPHI371 от известного мирового бренда ATOS. Эти устройства представляют собой импортные аналоги популярных отечественных распределителей серий РЕ6, ВЕ6 и ПЕ6, обладая при этом рядом преимуществ в части эффективности, долговечности и унификации.
Основное назначение гидрораспределителей ATOS DHI0751 и DPHI371 – это управление потоками рабочей жидкости в гидравлических системах станков, промышленных роботов и автоматических технологических линий. Их применение обеспечивает плавное перемещение узлов, точное позиционирование и высокую повторяемость операций, что критически важно для обеспечения качества выпускаемой продукции в Казахстане и других странах СНГ.
Описание и назначение серии ATOS DHI/DPHI
Серия ATOS DHI/DPHI включает в себя гидрораспределители ATOS DHI0751 и DPHI371 и другие модели, которые представляют собой золотниковые распределители с электрогидравлическим управлением. Они выпускаются в трех- или четырехлинейном исполнении и могут быть двух- или трехпозиционными. Условный проход (Dn) варьируется в зависимости от модели и составляет 10, 16, 25 или 32 мм, что позволяет подобрать модель под конкретные требования по производительности и давлению в системе.
Электрогидравлическое управление, которым оснащены гидрораспределители ATOS DHI0751 и DPHI371, обеспечивает ряд ключевых преимуществ по сравнению с электромеханическими системами, такие как высокая удельная мощность, возможность бесступенчатого регулирования скоростей и усилий, а также конструктивная защита от перегрузок.
Общие параметры и код ТН ВЭД
В зависимости от конкретной модификации, гидрораспределители ATOS DHI0751 и DPHI371 имеют следующие общие параметры:
- Код ТН ВЭД: 8481 80 310 0 – Части клапанов для трубопроводов или котлов.
- Диапазон рабочих давлений: до 350 бар.
- Диапазон рабочих температур: от -20°C до +80°C.
- Тип рабочей среды: Минеральные гидравлические масла по ISO 6743-4 (HM, HV), соответствующие стандартам вязкости ISO VG 46 или ISO VG 68.
Габаритные размеры и масса гидрораспределителей ATOS DHI/DPHI
| Параметр | Диапазон значений (в зависимости от модели) |
|---|
| Высота, H | от 110 мм до 180 мм |
| Ширина, B | от 50 мм до 80 мм |
| Глубина (длина), L | от 80 мм до 120 мм |
| Масса (без катушки) | от 1.5 кг до 4.5 кг |
| Условный проход (Dn) | 10, 16, 25, 32 мм |
Инженер спрашивает у коллеги: - Зачем тебе столь точный гидрораспределитель ATOS DHI0751 для простого пресса? Коллега отвечает: - Чтобы масло на тарелки капало идеально ровными каплями! У нас же технология!
Технические характеристики
Сводные технические характеристики гидрораспределителей ATOS DHI0751 и DPHI371
| Характеристика | Гидрораспределитель ATOS DHI0751 | Гидрораспределитель ATOS DPHI371 |
|---|
| Максимальное рабочее давление (P max) | до 350 бар | до 350 бар |
| Номинальный расход (Qn) | до 75 л/мин (зависит от Dn) | до 75 л/мин (зависит от Dn) |
| Тип присоединения | Встроенный, через монтажную плиту | Встроенный, через монтажную плиту |
| Тип управления | Электрогидравлическое (пилотное) | Электрогидравлическое (пилотное) |
| Класс защиты катушки (IP) | IP65 (герметичная, класс H) | IP65 (герметичная, класс H) |
| Напряжение питания катушки | DC 12V, 24V, 110V; AC 220V (стандартные) | DC 12V, 24V, 110V; AC 220V (стандартные) |
Принцип работы гидрораспределителей ATOS DHI и DPHI

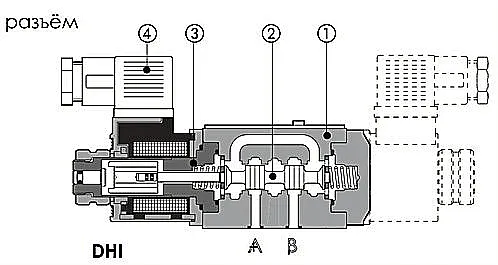

Схематическое изображение работы гидрораспределителей ATOS серии DHI/DPHI. Видны основные каналы потока масла и золотник.
Основным рабочим элементом гидрораспределителей ATOS DHI0751 и DPHI371 является прецизионный золотник, перемещающийся в расточенном корпусе. Управление основным золотником осуществляется с помощью пилотного (управляющего) гидравлического распределителя, который, в свою очередь, активируется электромагнитной катушкой. При подаче напряжения на катушку пилотный распределитель переключается, направляя поток управляющего давления на торцевую часть основного золотника и сдвигая его. Это открывает путь потоку рабочей жидкости от насоса к гидроцилиндру или гидромотору. В обесточенном состоянии золотник возвращается в исходное положение с помощью пружин, обеспечивая центральное положение или заданное направление слива.
Конструкция гидрораспределителей ATOS DHI0751 и DPHI371 отличается оптимизированной геометрией внутренних каналов, обеспечивающей минимальные потери давления и высокую пропускную способность.
Температурный режим и срок службы
Оба типа гидрораспределителей ATOS DHI0751 и DPHI371 рассчитаны на работу в широком температурном диапазоне окружающей среды и рабочей жидкости: от -20°C до +80°C. Для обеспечения длительного срока службы, который при правильной эксплуатации и фильтрации масла может превышать 10 000 часов наработки, необходимо использовать чистые гидравлические жидкости с уровнем загрязнения не выше класса чистоты 19/17/14 по ISO 4406.
Область применения и совместимое оборудование
Гидрораспределители ATOS DHI0751 и DPHI371 нашли широкое применение в различных отраслях промышленности Казахстана:
- Металлообработка: Гидравлические прессы, гильотинные ножницы, листогибочные станки.
- Станкостроение: Зубофрезерные, токарные и шлифовальные станки с ЧПУ.
- Автоматизация: Промышленные роботы-манипуляторы, автоматические сборочные и сварочные линии.
- Горнодобывающая промышленность: Элементы гидравлических систем буровых установок, экскаваторов.
- Деревообработка: Сушильные камеры, прессы для производства плитных материалов.
Благодаря модульному картриджному исполнению, гидрораспределители ATOS DHI0751 и DPHI371 легко интегрируются в существующие гидравлические системы и совместимы с большинством промышленного оборудования европейского и азиатского производства.
Состав ремкомплекта и часто заменяемые узлы
Перечень часто заменяемых деталей и ремкомплектов для гидрораспределителей ATOS DHI/DPHI
| Название узла/детали | Назначение и признаки износа |
|---|
| Комплект уплотнений (кольца, манжеты) | Износ приводит к внешним и внутренним утечкам масла, потере давления. Подлежит регулярной замене по регламенту. |
| Втулка золотника (гильза) | Износ внутренней поверхности ведет к увеличению зазора и падению КПД распределителя. Меняется при заметном снижении производительности. |
| Золотник (плунжер) | Износ рабочих кромок приводит к неточному перекрытию каналов и снижению управляемости. Редко выходит из строя. |
| Возвратные пружины | Потеря упругости приводит к замедленному возврату золотника в нейтраль. Заменяются при потере скорости срабатывания. |
| Электромагнитная катушка | Перегорание обмотки, механическое повреждение корпуса. Приводит к полной неработоспособности распределителя. |
Условное обозначение (шифр модели)
Обозначение модели гидрораспределителей ATOS DHI0751 и DPHI371 несет в себе информацию о ключевых параметрах:
- DHI / DPHI: Серия электрогидравлических распределителей.
- 07 / 37: Индекс, связанный с конструктивными особенностями и размером присоединения.
- 51 / 71: Обозначает тип золотника (схему управления потоками) и наличие дополнительных функций (например, регулировка времени переключения).
Пример: DHI-0751-X 24DC. DHI – серия, 0751 – тип распределителя и золотника, X – модификация, 24DC – напряжение питания катушки.
Изображения и присоединительные размеры
При монтаже гидрораспределителей ATOS DHI0751 и DPHI371 необходимо строго следовать габаритным чертежам и схемам подключения. Для монтажа используется стандартная монтажная плита с межболтовым расстоянием согласно условному проходу. Уплотнение между распределителем и плитой обеспечивается установочными винтами и плоским уплотнением. Точные размеры и схемы предоставляются в техническом паспорте на изделие или доступны по запросу у поставщика.
Примеры заказа и модификации
Для корректного заказа гидрораспределителей ATOS DHI0751 и DPHI371 необходимо указать следующие параметры:
- Полное условное обозначение модели (например, DHI-0751-X).
- Напряжение и тип тока питания электромагнитной катушки (например, 24V DC).
- Необходимую схему золотника (например, 4/3 с закрытым центром).
- Тип электрического разъема.
- Наличие дополнительных опций (индикация положения, ручной дублер и т.п.).
Наши специалисты готовы помочь с подбором и оформлением заказа. Заказы принимаются по телефону, электронной почте или через форму обратной связи на сайте.
Доставка по Казахстану и СНГ
Компания «Гидротех» осуществляет оперативные поставки гидрораспределителей ATOS DHI0751 и DPHI371 и других гидравлических компонентов во все регионы Казахстана, включая города Астана, Алматы, Шымкент, Караганда, Актобе, Тараз, Павлодар, Усть-Каменогорск. Мы также работаем с партнерами в странах СНГ, обеспечивая надежную логистику и таможенное оформление.
Выбирая гидрораспределители ATOS DHI0751 и DPHI371, вы инвестируете в надежность и эффективность своего производства. Их высокая производительность, точность управления и долгий срок службы делают их оптимальным выбором для модернизации или создания новых гидравлических систем. Обращаясь в компанию «Гидротех», вы получаете не только качественное оригинальное оборудование, но и полную техническую поддержку, гарантию и сервисное обслуживание в Казахстане.
