Гидрораспределители серии 2Р323 и их аналоги 1Р323, 1Рн323, 2Р322 с условным проходом Ду 32 мм представляют собой ключевые элементы гидравлических систем управления потоком жидкости. Данный тип гидрораспределитель 2Р323 и его модификации широко востребованы в промышленности Казахстана благодаря своей надежности и высокой производительности. Оборудование используется для направления, пуска и остановки потока рабочей жидкости, что позволяет управлять движением гидроцилиндров и гидромоторов в станках, прессах, технологических линиях и строительной технике.
Описание и назначение серии распределителей Ду 32 мм
Гидрораспределители данной серии относятся к категории золотниковых аппаратов с электрогидравлическим или ручным управлением. Основная функция гидрораспределитель 2Р323 заключается в переключении потоков масла в системе, что позволяет осуществлять сложные рабочие циклы оборудования. Конструкция моделей 1Р323, 1Рн323 и 2Р322 спроектирована для работы при повышенных нагрузках. Серия гидрораспределитель 2Р323 особенно эффективна в системах с высоким давлением, где необходима точность и безотказность срабатывания.
Общие технические характеристики и обзор моделей
Линейка включает несколько моделей, различающихся по номинальному давлению и типу управления. Это позволяет подбирать гидрораспределитель 2Р323 или его аналог под конкретные условия эксплуатации.
| Наименование параметра |
1Р322 |
1Р323, 1Рн323 |
2Р322 |
| Условный проход, мм |
32 |
| Номинальное давление на входе, МПа |
25 |
32 |
25 |
| Расход рабочей жидкости, л/мин |
500 |
330-500 |
| Рабочая среда |
Минеральные масла, кинематическая вязкость 10-380 сСт |
| Диапазон рабочих температур |
от -40 до +45 °С окружающей среды |
| Тонкость фильтрации |
не ниже 25 мкм (класс чистоты 13 по ГОСТ 17261-71) |
Все модели объединяет единый размер присоединения Ду 32 мм, а различия заключаются в схеме управления и рабочем давлении. Таким образом, выбор конкретного гидрораспределитель 2Р323 или модели серии 322 определяется требованиями гидросистемы.
Код ТН ВЭД и габаритные характеристики
Для таможенного оформления оборудования подойдет Код ТН ВЭД 8412.29.000.9. Ниже приведены габаритные размеры и вес для серии распределителей.
| Тип |
Dy (мм) |
Вес (кг), макс. |
Высота Н (мм) |
Длина L (мм) |
Ширина B (мм) |
| 1Р322 (электрогидравлич.) |
32 |
44 |
~329 |
~375 |
~197 |
| 1Р323, 1Рн323 (электрогидравлич.) |
44 |
| 2Р322 |
47.5 |
Уточняются |
Уточняются |
Уточняются |
| 2Р323 |
~45 |
329 |
375 |
197 |
Спросили как-то гидравлика у программиста: «Ты мой гидрораспределитель 2Р323 в системе видишь?» Тот ответил: «Вижу, но у тебя там все потоки блокированы, кроме одного — на слив!»
Структура условного обозначения гидрораспределителя
Для корректного заказа необходимо понимать маркировку изделия. Рассмотрим на примере гидрораспределитель 2Р323АЕУХЛ4.
| 2 |
Номер конструкции (серия) |
| Р |
Распределитель золотниковый |
| 32 |
Условный проход в мм (Dy=32 мм) |
| 3 |
Давление на входе: 3 – для 32 МПа, 2 – для 25 МПа |
| А |
Способ возврата золотника: А – пружинный, Б – гидравлический |
| Е |
Вид управления: Е – электрогидравлическое с одним электромагнитом (4/2), Л – с двумя электромагнитами (4/3), И – гидравлическое |
| УХЛ4 |
Климатическое исполнение (умеренный и холодный климат) |
Такая система обозначения позволяет точно идентифицировать нужную модификацию гидрораспределитель 2Р323.
Принцип работы и управление
Основным узлом распределителя является золотник, который перемещается внутри корпуса, соединяя или перекрывая каналы. В моделях с электрогидравлическим управлением (например, гидрораспределитель 2Р323АЛ) сигнал на электромагнит пилотного клапана (гидрораспределителя 1РЕ10 или ВЕ10 Dy=10 мм) приводит в движение его золотник, создавая давление управления, которое в свою очередь перемещает главный золотник. В моделях 1Рн323 используется прямое ручное, ножное или механическое управление.
Температурный режим и срок службы
Серия рассчитана на работу в широком диапазоне температур окружающей среды – от -40°C до +45°C. Нормативный срок службы изделий составляет несколько десятков тысяч циклов и напрямую зависит от соблюдения требований к чистоте рабочей жидкости (тонкость фильтрации не ниже 25 мкм) и своевременного технического обслуживания. Прочный корпус и износостойкие материалы уплотнений обеспечивают длительную работу гидрораспределитель 2Р323.
Область применения и совместимое оборудование
Гидрораспределитель 2Р323 и его серийные аналоги применяются в различных отраслях промышленности Казахстана:
• Горнодобывающая и нефтегазовая промышленность: управление буровыми установками, насосными агрегатами, системами подвижки оборудования.
• Металлургия и машиностроение: линии прессов, металлообрабатывающие станки с ЧПУ, подъемно-транспортное оборудование.
• Строительство и дорожные работы: гидравлические системы экскаваторов, бульдозеров, автокранов.
• Энергетика: системы управления затворами гидротехнических сооружений, запорная арматура.
Данные распределители совместимы с гидронасосами и гидромоторами ведущих производителей и часто используются в модернизации советского и импортного оборудования.
Состав ремкомплекта и типичные запчасти
Для поддержания работоспособности важно иметь запас наиболее изнашиваемых деталей. Ремкомплект для гидрораспределитель 2Р323 может включать:
| Наименование детали |
Типовой материал |
Наиболее частая причина замены |
| Кольцо уплотнительное золотника (набор) |
НИТРИЛ, ФТОРКАУЧУК |
Износ, потеря эластичности, утечки |
| Пружина возврата золотника |
Пружинная сталь |
Остаточная деформация, потеря усилия |
| Втулка направляющая |
Латунь, бронза |
Износ посадочного места |
| Электромагнит (соленоид) пилотного клапана (для моделей с "Е", "Л") |
Медь, сталь |
Перегорание катушки, механический износ якоря |
| Уплотнения манжетные корпуса |
НИТРИЛ |
Утечки по корпусу |
Габаритные и присоединительные размеры гидрораспределителя 2Р323
Для монтажа и проектирования гидросистемы необходимы точные размеры. Ниже приведена детальная таблица с габаритами для модели гидрораспределитель 2Р323.

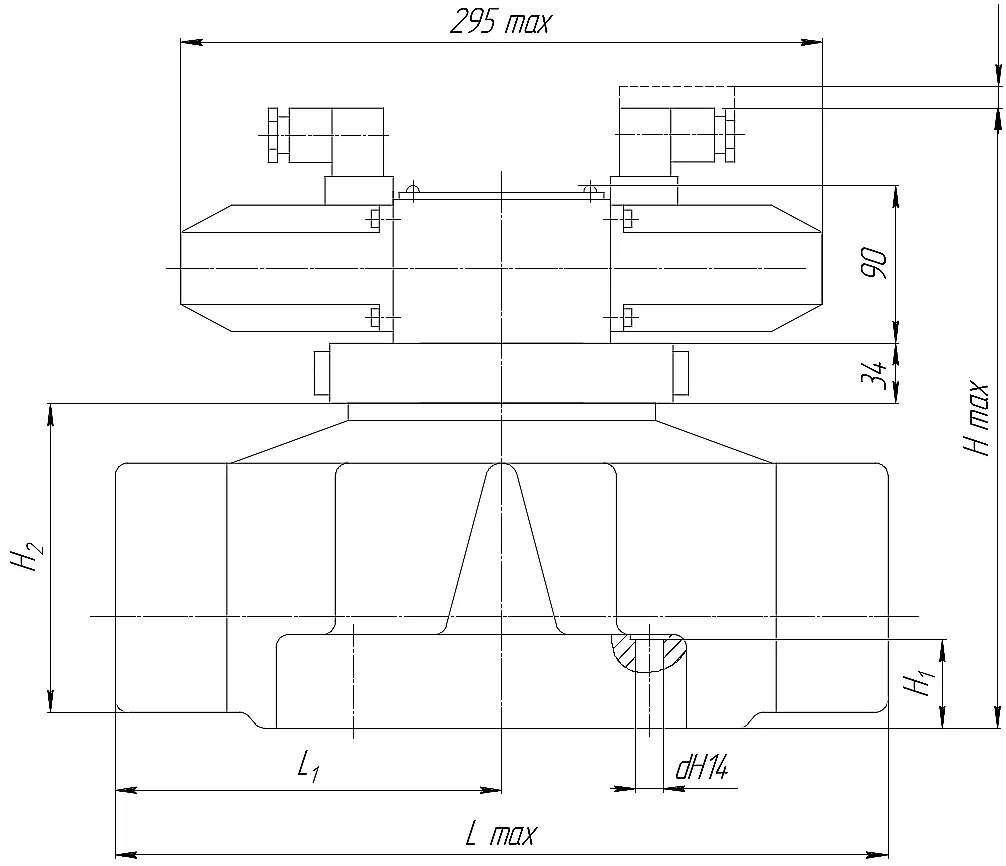

Чертеж гидрораспределителя 2Р323 Ду 32 мм, вид спереди с основными присоединительными размерами.

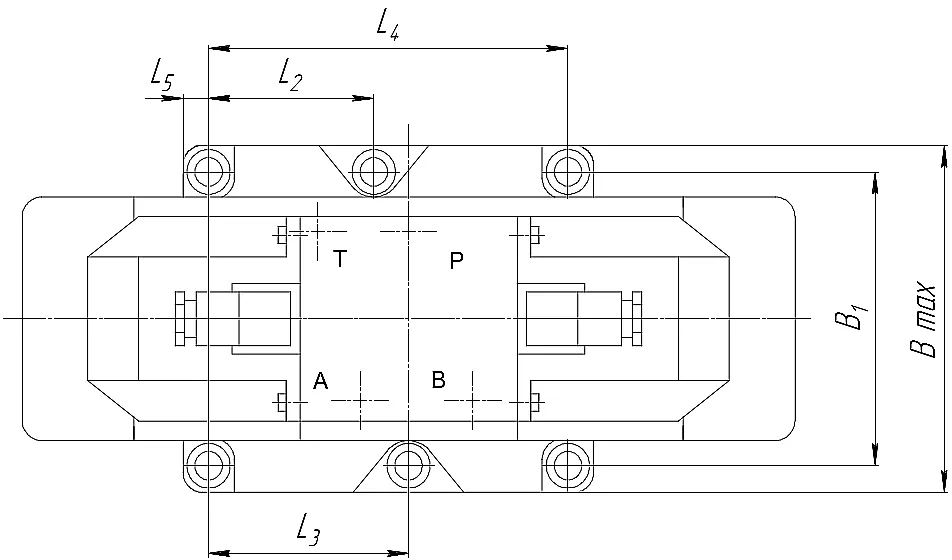

Технический чертеж распределителя с указанием всех габаритных размеров для установки.
| Тип |
Dy |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
B |
B1 |
H |
H1 |
H2 |
d |
| 2Р323 |
32 |
375 |
188 |
76.2 |
114.3 |
190.5 |
19.2 |
197 |
159 |
329 |
44 |
155 |
21.5 |
Примеры заказа и коды моделей
Для оформления заказа необходимо определить требуемую модификацию. Вот несколько примеров популярных моделей:
• 2Р323АЛУХЛ4: гидрораспределитель 2Р323 с пружинным возвратом золотника, электрогидравлическим управлением двумя магнитами (4/3 схема), давление 32 МПа.
• 1Р323БЕУХЛ4: модель серии 1Р323 с гидравлическим возвратом золотника, электрогидравлическим управлением одним магнитом (4/2 схема), давление 32 МПа.
• 1Рн323АУХЛ4: распределитель с пружинным возвратом и непосредственным ручным управлением.
Выбор нужной схемы управления (например, 4/3 или 4/2) зависит от требуемых функций гидравлического контура. Уточнить возможность поставки конкретной модели можно по телефону или через форму обратной связи на сайте.
Выводы и преимущества сотрудничества с Гидротех
Гидрораспределители серии 2Р323, 1Р323, 1Рн323, 2Р322 являются проверенным решением для создания и ремонта гидравлических систем в условиях Казахстана. Их надежность, ремонтопригодность и взаимозаменяемость с рядом импортных аналогов делают их выгодным приобретением для промышленных предприятий.
Компания Гидротех, базирующаяся в Костанае, предлагает комплексные поставки гидравлического оборудования, консультации специалистов и гарантийное обслуживание. Мы осуществляем оперативную доставку во все регионы Казахстана, включая Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск, а также в страны СНГ. Обращайтесь к надежному поставщику гидравлики в Казахстане – компании Гидротех.
