Надежные и производительные аксиально-поршневые нерегулируемые гидромоторы представляют собой сердце современных гидроприводов, где требуется преобразование энергии потока рабочей жидкости во вращательное движение с постоянным рабочим объемом. Эти компактные и мощные агрегаты нашли широкое применение в различных отраслях промышленности Казахстана, от строительной и сельскохозяйственной техники до стационарного промышленного оборудования.
Назначение и область применения
Аксиально-поршневые нерегулируемые гидромоторы cерии S и H с наклонной шайбой (еще их часто называют «аксиально-плунжерными») разработаны в первую очередь для применения в закрытых гидравлических контурах, хотя с определенными ограничениями могут использоваться и в открытых системах. Их ключевая особенность – постоянный рабочий объем, что делает их идеальным решением для задач, где необходима высокая мощность и широкий диапазон скоростей при неизменном крутящем моменте. Частота вращения вала напрямую зависит от подаваемого расхода жидкости, а крутящий момент – от перепада давлений между напорными гидролиниями.
Широкое распространение в Казахстане аксиально-поршневые нерегулируемые гидромоторы получили на дорожно-строительной и коммунальной технике, такой как грейдеры, фрезы, асфальтоукладчики, а также в горнодобывающем и нефтегазовом оборудовании. Они приводят в движение вращающиеся платформы, барабаны, лебедки, шнеки и конвейеры. Конструкция с наклонной шайбой обеспечивает высокий КПД и длительный срок службы даже в условиях казахстанских климатических перепадов температуры и запыленности.
Инженер спрашивает у механика:
"Сколько надо аксиально-поршневых нерегулируемых гидромоторов серии S и H, чтобы выкопать карьер?"
Механик, глядя на карьер: "Один... но с большим рабочим объемом!"
Технические характеристики серий S и H
Гидромоторы представлены двумя основными сериями: S (с максимальным давлением до 35.7 МПа) и H (с более высоким максимальным давлением до 45 МПа). Внутри каждой серии доступны модификации с разными рабочими объемами. Также выделяется две конструктивные разновидности: классическое исполнение с выносной клапанной коробкой и инновационное исполнение с клапанами, встроенными в заднюю крышку, что существенно сокращает габаритные размеры и массу конечного гидроузла.
| Параметр | Ед. изм. | Код объема 33 | Код объема 52 | Код объема 71 | Код объема 90 | Код объема 112 |
|---|
| Рабочий объем | см³ | 33.3 | 51.6 | 69.8 | 89.0 | 110.8 |
| Макс. давление (серия H / S) | МПа | 45 / 35.7 | 45 |
| Ном. давление (серия H / S) | МПа | 42 / 22.5 | 42 |
| Макс. крутящий момент (H-серия) | Н·м | 203 | 314 | 425 | 542 | 675 |
| Макс. частота вращения | об/мин | 3590 | 3100-4160 | 2810-3720 | 2590-3720 | 2900 |
| Ном. мощность* (H-серия) | кВт | 14.5 | 22.4 | 30.4 | 48.9 | 60.8 |
| Масса (базовая / со встр. клапанами) | кг | ~30 | ~35 | ~40 / 35 | ~47 / 35 | ~50 |
* Номинальная мощность указана для номинального давления и скорости 1500 об/мин. Все модели поддерживают минимальную частоту вращения от 50 об/мин. Максимальное давление в дренажной линии – 0.25 МПа для всех вариантов. Код ТН ВЭД для данной продукции: 8412.29.
Габаритные размеры и вес
Габариты и вес аксиально-поршневых нерегулируемых гидромоторов серии S и H варьируются в зависимости от модели и исполнения. В среднем, моторы имеют компактный форм-фактор, подходящий для монтажа в стесненных условиях. Вес без рабочей жидкости начинается от 30 кг для самой маленькой модели и достигает 50 кг для модели с объемом 112 см³. Важное преимущество – модификации со встроенными в крышку клапанами (модели 71 и 90 серии H) имеют значительно меньшую массу (всего 35 кг) при сохранении высоких рабочих параметров.
Принцип работы и конструктивные особенности
Основу конструкции составляет блок цилиндров с поршнями (плунжерами), который вращается внутри корпуса. Поршни опираются на наклонную шайбу. При подаче рабочей жидкости под давлением в полость всасывания через распределительный узел, поршни, выдвигаясь, давят на наклонную шайбу, создавая тангенциальное усилие и заставляя блок цилиндров вращаться. Поршни, находящиеся в противоположной фазе, в это время втягиваются, вытесняя жидкость в линию слива. Направление вращения вала легко меняется на противоположное простой сменой подачи потока высокого давления на другой порт («А» или «В»).
Конструкция обеспечивает высокий пусковой момент и плавность хода. В аксиально-поршневых нерегулируемых гидромоторах предусмотрена возможность модульного монтажа дополнительной гидроклапанной аппаратуры для расширения функционала.
Температурный режим, рабочая среда и срок службы
Гидромоторы серий S и H рассчитаны на работу с минеральными маслами стандартов ISO, а также с некоторыми видами негорючих рабочих жидкостей (HFD). Рекомендуемая вязкость рабочей среды: от 10 до 100 мм²/с, оптимально – 16-36 мм²/с. Температурный диапазон эксплуатации для большинства применений — от -20°C до +80°C, при этом начальный запуск возможен и при более низких температурах при условии соответствующих масел и предварительного прогрева.
Срок службы аксиально-поршневых нерегулируемых гидромоторов серии S и H напрямую зависит от соблюдения условий эксплуатации: поддержания чистоты рабочей жидкости с использованием фильтров тонкой очистки (рекомендуется 10 мкм или чище), отсутствия кавитации и перегрузок. При правильном обслуживании ресурс агрегатов составляет десятки тысяч часов.
Исполнение вала и условные обозначения
Для гибкой интеграции в различные механизмы доступны несколько вариантов исполнения вала: с шпоночным пазом, шлицевые и специальные профили. Каждому типу присвоен буквенный код (A, B, C, D, E, F, G, K). В конструкцию также могут входить различные типы уплотнений, адаптированные под конкретный вид рабочей среды.
Пример условного обозначения: Гидромотор S-52-A-K-A, где S – серия, 52 – код рабочего объема, A – исполнение присоединительных размеров, K – исполнение вала, A – присоединение клапанной аппаратуры. Полная расшифровка кодов и схема сборки заказа доступна у наших специалистов.
Изображение: Исполнение вала гидромотора, код А, шпоночное соединение.

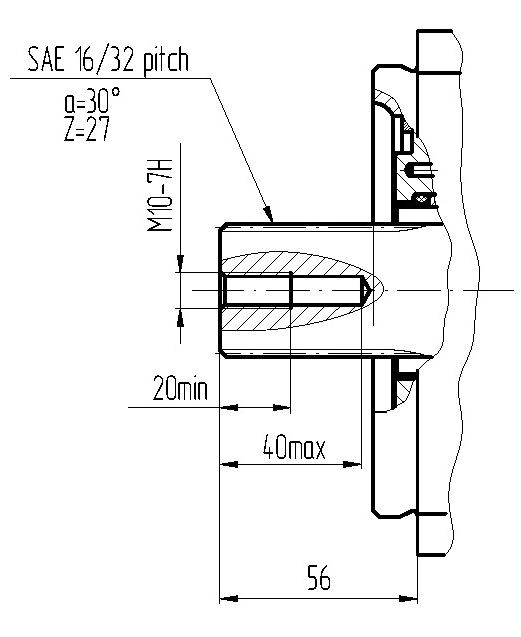

Изображение: Исполнение вала гидромотора, код G, фланцевое шлицевое соединение.
Ремонтопригодность и запчасти
Гидромоторы серий S и H отличаются высокой ремонтопригодностью. Наиболее часто изнашиваемые узлы, требующие периодической замены: уплотнительные манжеты и кольца (сальники), подшипники, изнашиваемые пластины распределительного узла, пружины и поршни с башмаками. Для ремонта доступны ремонтные комплекты (РК), которые включают основные уплотнения, кольца и прокладки, необходимые для восстановления герметичности. Для капитального ремонта потребуется приобретение отдельных узлов, таких как блок цилиндров, поршневая группа или распределитель.
Пример заказа и доставка по Казахстану
Для заказа аксиально-поршневого нерегулируемого гидромотора необходимо определиться с требуемыми параметрами: серия (S или H), рабочий объем, исполнение вала и тип установки клапанов. Наши инженеры в Актау готовы проконсультировать и помочь с выбором оптимальной модели для вашей техники или станка. Пример заявки: «Гидромотор H-71-C-K-A».
Мы осуществляем поставки по всему Казахстану: в Астану, Алматы, Шымкент, Караганду, Актобе, Тараз, Павлодар, Усть-Каменогорск и другие города. Также возможна отправка в страны СНГ. Гибкие условия логистики и таможенного оформления позволяют сократить сроки получения оборудования до минимума.
Часто задаваемые вопросы (FAQ)
1. Как правильно выбрать между серией S и H?
Ключевое отличие — рабочее давление. Серия H (45 МПа макс.) предназначена для более нагруженных систем, где требуется высокий крутящий момент при меньших габаритах. Серия S (35.7 МПа макс.) – надежное решение для стандартных задач. Выбор также зависит от давления в вашей существующей гидросистеме. Мы рекомендуем выбирать серию H для новых проектов для запаса по нагрузкам.
2. Можно ли установить гидромотор серии S или H на импортную технику взамен старого?
Да, это частая практика. Многие аксиально-поршневые нерегулируемые гидромоторы серий S и H являются универсальными аналогами (аналогами) моделей известных мировых брендов. Необходимо сличать ключевые параметры: рабочий объем, посадочные и присоединительные размеры, тип вала и номинальное давление. Наши специалисты помогут подобрать прямой аналог или предложат адаптивное решение.
3. Каковы сроки поставки в мой город в Казахстане?
Наличие основных моделей на складе в Костанае позволяет организовать отгрузку в течение 1-3 рабочих дней. Сроки транспортной доставки зависят от города: Алматы/Астана – 3-5 дней, Шымкент – 4-6 дней, отдаленные регионы – до 10 дней. Подробный расчет сроков и стоимости доставки предоставляется при оформлении заявки.
4. Какое масло использовать и как обслуживать гидромотор?
Рекомендуем использовать гидравлические масла классов ISO HM или HV с рекомендуемой вязкостью. Обязательным условием долгой работы является поддержание чистоты масла с помощью фильтров тонкой очистки (не грубее 10 мкм) и контроль его температуры. Периодически необходимо проверять уровень масла в баке и герметичность соединений. Рекомендации по конкретным сортам масел, совместимых с уплотнениями, указаны в паспорте изделия.
Подведем итоги
Аксиально-поршневые нерегулируемые гидромоторы серии S и H от бренда ГИДРОТЕХ – это проверенное решение для надежного и эффективного гидропривода. Благодаря высокой энергоэффективности, компактности и способности работать в широком диапазоне давлений и скоростей, они заслужили доверие на казахстанском рынке промышленной и мобильной гидравлики. Наша команда, базирующаяся в Костанае, готова обеспечить вас не только качественным оборудованием, но и полной технической поддержкой, консультациями по подбору, а также оперативной поставкой в любой регион Казахстана и СНГ. Для подбора и заказов обращайтесь напрямую – мы поможем вашему производству вращаться без остановок!
